Cảm biến MAP (Manifold Absolute Pressure) là một linh kiện điện tử quan trọng trong hệ thống quản lý động cơ xe hơi hiện đại. Thiết bị này có nhiệm vụ đo áp suất tuyệt đối bên trong đường ống nạp của động cơ, từ đó giúp bộ điều khiển trung tâm (ECU) tính toán lượng nhiên liệu phun và góc đánh lửa tối ưu. Hiểu rõ về cảm biến MAP không chỉ giúp bạn vận hành xe hiệu quả mà còn hỗ trợ chẩn đoán và khắc phục các sự cố động cơ kịp thời.
Thực tế, cảm biến MAP xuất hiện trên hầu hết các dòng xe phun xăng điện tử từ những năm 1980 đến nay. Trong khi một số nhà sản xuất chuyển sang dùng cảm biến lưu lượng khí nạp (MAF), thì cảm biến MAP vẫn được ưa chuộng nhờ độ bền cao và khả năng hoạt động ổn định trong nhiều điều kiện. Nếu bạn đang tìm hiểu về map sensor là gì và muốn nắm rõ nguyên lý hoạt động, cách nhận biết lỗi, bài viết này sẽ cung cấp toàn bộ thông tin cần thiết.
Bản Chất Và Nguyên Lý Hoạt Động Của Cảm Biến MAP
Định nghĩa chính xác về cảm biến MAP

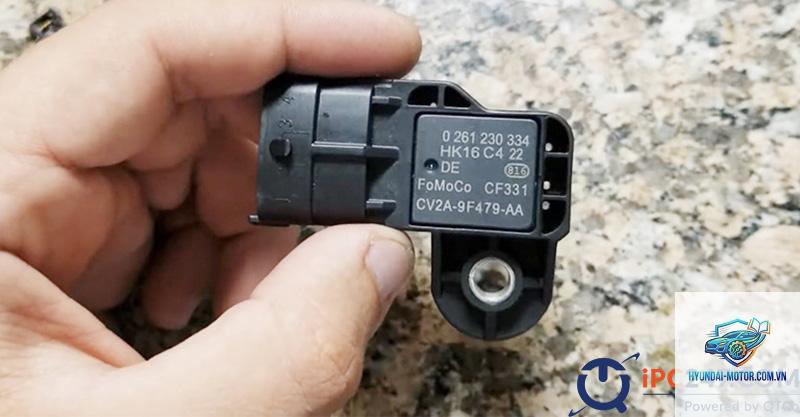

Cảm biến MAP (Manifold Absolute Pressure) là thiết bị điện tử đo áp suất tuyệt đối bên trong đường ống nạp, so với chân không tuyệt đối (0 bar). Không giống với cảm biến đo áp suất tương đối (so với áp suất khí quyển), cảm biến MAP luôn cung cấp giá trị áp suất thực tế bên trong họng nạp, bất kể độ cao hay điều kiện thời tiết thay đổi.
Giá trị áp suất này thay đổi liên tục theo góc mở bướm ga. Khi động cơ hoạt động không tải hoặc giảm ga, bướm ga đóng gần kín, áp suất trong đường ống nạp thấp (chân không cao). Ngược lại, khi tăng ga hoặc mở ga lớn, áp suất tăng dần và tiến gần đến áp suất khí quyển.
Cấu tạo bên trong cảm biến MAP
Bên trong vỏ nhựa hoặc kim loại của cảm biến MAP có ba thành phần chính:
Màng áp điện (piezoresistive diaphragm): Một tấm silicon mỏng được khắc các điện trở siêu nhỏ. Khi áp suất thay đổi, màng này biến dạng, làm thay đổi điện trở và tạo ra tín hiệu điện áp tương ứng.
Mạch khuếch đại và xử lý tín hiệu: Biến đổi tín hiệu điện trở thành điện áp chuẩn (thường từ 0,5V đến 4,5V) hoặc tín hiệu tần số để ECU đọc được.
Ống dẫn chân không hoặc cổng kết nối trực tiếp: Một số loại cảm biến MAP kết nối với đường ống nạp qua một ống cao su, số khác được gắn trực tiếp trên thân bướm ga hoặc trên đường ống nạp.
Nguyên lý hoạt động chi tiết theo từng giai đoạn
Khi động cơ hoạt động, cảm biến MAP liên tục gửi tín hiệu điện áp về ECU. Quá trình này diễn ra theo ba bước chính:
Đo áp suất: Áp suất trong đường ống nạp tác động lên màng áp điện bên trong cảm biến. Giá trị áp suất thường dao động từ 0,2 bar (khi không tải) đến 1,0 bar (khi mở ga tối đa).
Chuyển đổi tín hiệu: Mạch điện tử bên trong biến đổi sự thay đổi áp suất thành tín hiệu điện áp analog hoặc tín hiệu số. Tín hiệu này tỷ lệ thuận với áp suất đo được.
Xử lý và phản hồi: ECU nhận tín hiệu từ cảm biến MAP, kết hợp với dữ liệu từ cảm biến nhiệt độ khí nạp (IAT), cảm biến vị trí bướm ga (TPS) và cảm biến oxy (O2) để tính toán thời gian phun nhiên liệu và góc đánh lửa trước.
Phân Loại Cảm Biến MAP Trên Thị Trường
Loại cảm biến MAP
Đặc điểm chính
Phạm vi ứng dụng
Cảm biến MAP dùng ống chân không
Kết nối với đường ống nạp qua một ống cao su, dễ thay thế, chi phí thấp

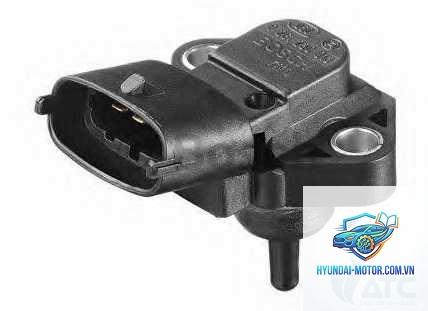

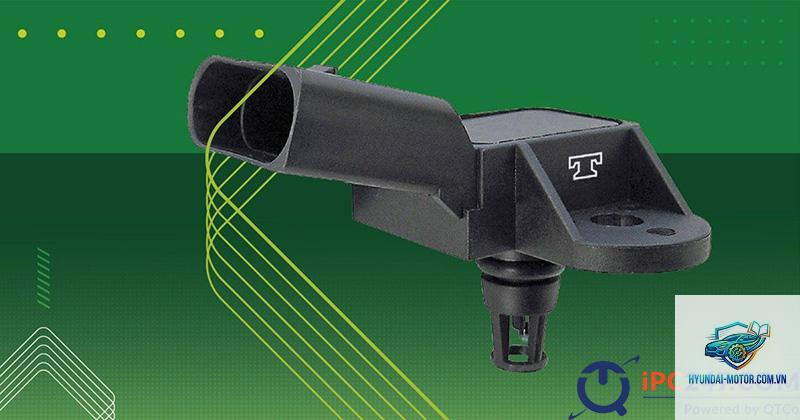

Không cần ống chân không, gắn thẳng trên thân bướm ga hoặc đường ống nạp
Xe đời mới, xe hạng sang, xe sử dụng công nghệ drive-by-wire
Cảm biến MAP tích hợp áp suất tuyệt đối và barometric
Có hai cảm biến trong một module, đo cả áp suất nạp và áp suất khí quyển
Xe sử dụng nhiều cảm biến áp suất để tối ưu hiệu suất (BMW, Mercedes, Ford)
Cảm biến MAP loại tần số (digital)
Xuất tín hiệu dạng tần số thay vì điện áp, chống nhiễu tốt hơn
Xe đời mới, xe thể thao, xe đua
Tầm Quan Trọng Của Cảm Biến MAP Trong Hệ Thống Quản Lý Động Cơ
ECU sử dụng tín hiệu từ cảm biến MAP để thực hiện ba nhiệm vụ cốt lõi: tính toán lượng nhiên liệu phun, điều chỉnh góc đánh lửa và kiểm soát áp suất tăng cường (với động cơ tăng áp). Nếu không có dữ liệu chính xác từ cảm biến MAP, động cơ sẽ hoạt động không hiệu quả, tiêu hao nhiên liệu tăng và khí thải vượt ngưỡng cho phép.
Khi tăng ga đột ngột, cảm biến MAP gửi tín hiệu áp suất tăng cao về ECU. Ngay lập tức, ECU phản hồi bằng cách tăng lượng nhiên liệu phun và điều chỉnh góc đánh lửa sớm hơn. Ngược lại, khi giảm ga hoặc về số, cảm biến MAP báo áp suất giảm, ECU giảm nhiên liệu và có thể kích hoạt chế độ cắt nhiên liệu để tiết kiệm xăng.
Trên động cơ tăng áp (turbo hoặc supercharger), cảm biến MAP đóng vai trò then chốt trong việc giám sát áp suất tăng cường. Dữ liệu của nó được dùng để điều khiển van xả (wastegate) hoặc van blow-off, tránh tình trạng quá áp gây hư hỏng động cơ.
Lợi Ích Khi Cảm Biến MAP Hoạt Động Tốt
Tối ưu hóa hỗn hợp nhiên liệu-không khí: Cảm biến MAP cung cấp dữ liệu chính xác để ECU tính toán tỷ lệ hòa trộn lý tưởng, giúp động cơ đạt công suất tối đa với lượng nhiên liệu tối thiểu.
Cải thiện khả năng tiết kiệm nhiên liệu: Khi áp suất nạp được đo đúng, ECU tránh phun quá nhiều hoặc quá ít nhiên liệu, giúp giảm tiêu hao xăng từ 5% đến 15% so với khi cảm biến bị lỗi.
Đáp ứng ga mượt mà: Nhờ phản hồi nhanh từ cảm biến MAP, xe vận hành êm ái ở mọi dải vòng tua, không bị giật cục khi tăng hoặc giảm tốc đột ngột.
Giảm khí thải độc hại: Hỗn hợp cháy đúng tỷ lệ giúp giảm đáng kể lượng CO, HC và NOx thải ra môi trường, đáp ứng tiêu chuẩn khí thải Euro 4,5.
Bảo vệ động cơ khỏi hư hỏng: Trong trường hợp phát hiện áp suất bất thường, ECU có thể kích hoạt chế độ an toàn (limp mode), giới hạn vòng tua và công suất để tránh kích nổ hoặc quá nhiệt.
Dấu Hiệu Nhận Biết Cảm Biến MAP Bị Hỏng
Khi cảm biến MAP gặp trục trặc, các triệu chứng thường xuất hiện khá rõ ràng.
Xe bị chết máy ngay sau khi khởi động hoặc khi giảm tốc đột ngột.
Động cơ hoạt động không tải không ổn định, lúc nhanh lúc chậm, có hiện tượng rung giật.
Tăng tốc kém, xe ì ạch khi cần vượt hoặc leo dốc.
Tiêu hao nhiên liệu tăng bất thường, có thể cao hơn 20% so với bình thường.
Khí thải có mùi xăng nồng nặc do hỗn hợp quá giàu.
Triệu chứng qua số liệu
Khi kiểm tra bằng máy chẩn đoán OBD2, giá trị áp suất đường ống nạp đọc từ cảm biến MAP có thể hiển thị:
Khi tắt máy (khóa điện ON): Giá trị phải bằng áp suất khí quyển (khoảng 1 bar hoặc 14,7 psi).
Khi không tải: Giá trị khoảng 0,25-0,35 bar (8-12 inHg).
Khi mở ga lớn: Giá trị tăng dần lên 0,8-1,0 bar (23-30 inHg).
Nếu giá trị đọc được cố định ở một mức bất kỳ và không thay đổi theo ga, cảm biến đã hỏng.
Nguyên Nhân Gây Ra Lỗi Cảm Biến MAP
Không phải lúc nào cảm biến MAP cũng hỏng do tuổi thọ. Theo thời gian, các tạp chất này bám vào màng áp điện bên trong cảm biến, làm sai lệch kết quả đo. Trường hợp này thường xảy ra ở xe có số km lớn hoặc xe không được bảo dưỡng định kỳ.
Ống chân không bị rò rỉ hoặc đứt
Ở các dòng cảm biến MAP dùng ống chân không, ống cao su kết nối giữa cảm biến và đường ống nạp có thể bị nứt, thủng hoặc tuột. Khi đó, áp suất đo được không còn chính xác, gây ra các mã lỗi P0106 đến P0108. Rò rỉ chân không cũng làm hỗn hợp nhiên liệu trở nên quá nghèo, dẫn đến hiện tượng nổ máy không đều.
Chập cháy hoặc đứt dây điện
Hệ thống dây điện kết nối từ cảm biến MAP về ECU có thể bị đứt do chuột cắn, mài mòn hoặc oxy hóa. Khi mất tín hiệu, ECU sẽ báo mã lỗi liên quan đến mạch điện của cảm biến MAP.
Lỗi do va đập hoặc rung động
Trong quá trình sửa chữa hoặc do tai nạn, cảm biến MAP có thể bị va đập mạnh, làm hỏng màng áp điện bên trong. Lỗi này thường xảy ra khi thay thế hoặc vệ sinh khoang động cơ không đúng cách.
Hướng Dẫn Kiểm Tra Cảm Biến MAP Tại Nhà
Để xác định cảm biến MAP còn hoạt động tốt hay không, có thể thực hiện các bước kiểm tra đơn giản mà không cần đến máy chẩn đoán chuyên nghiệp.
Kiểm tra bằng mắt thường

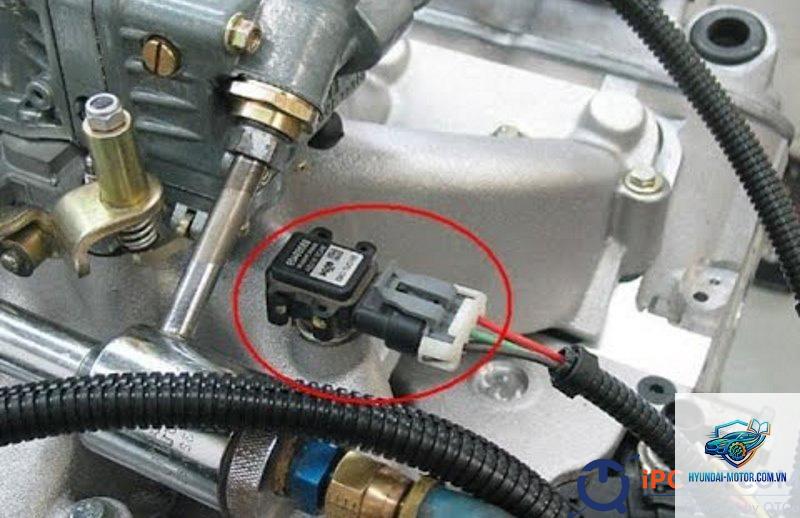

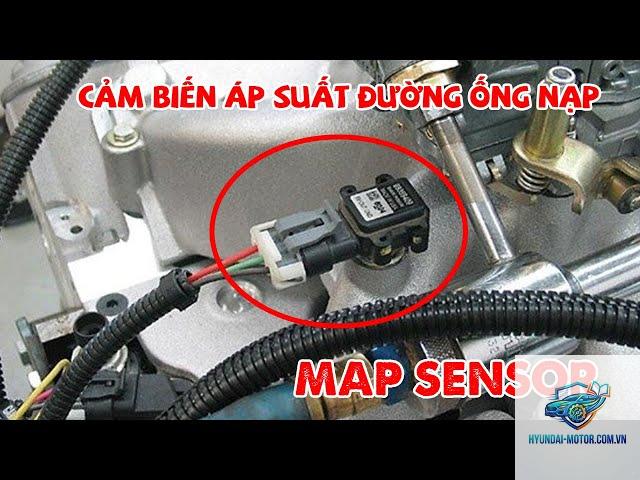

Tìm vị trí cảm biến MAP trên động cơ. Thông thường, nó nằm trên thân bướm ga hoặc trên đường ống nạp, gần phía trên động cơ.
Quan sát dây điện và đầu nối: Đảm bảo không có dây đứt, chân cắm không bị gỉ sét hoặc lỏng.
Nếu cảm biến dùng ống chân không, kiểm tra ống cao su có bị nứt, thủng hay không còn kín không.
Quan sát bề mặt cảm biến: Nếu thấy có dầu hoặc cặn bám nhiều, cần vệ sinh hoặc thay mới.
Kiểm tra bằng đồng hồ vạn năng
Tháo giắc cắm của cảm biến MAP. Dùng đồng hồ vạn năng ở thang đo điện trở, đo giữa các chân tín hiệu và mas. So sánh với thông số kỹ thuật của nhà sản xuất.
Cấp nguồn 5V cho cảm biến (thường là dây màu đỏ) và nối mas (dây đen). Dùng đồng hồ đo điện áp ở chân tín hiệu (dây xanh hoặc trắng).
Dùng bơm tay hoặc máy hút chân không tạo áp suất thay đổi ở cổng cảm biến. Quan sát sự thay đổi điện áp: áp suất càng cao, điện áp càng tăng.
So sánh kết quả đo với bảng thông số chuẩn của nhà sản xuất. Nếu điện áp không thay đổi hoặc thay đổi không đúng tỷ lệ, cảm biến đã hỏng.
Kiểm tra bằng máy chẩn đoán OBD2
Kết nối máy quét OBD2 với xe, bật khóa điện ON (không nổ máy).
Đọc mã lỗi hiện có. Các mã liên quan đến cảm biến MAP bao gồm P0105, P0106, P0107, P0108.
Vào mục dữ liệu trực tiếp (Live Data), tìm thông số áp suất đường ống nạp (Manifold Pressure hoặc MAP).
Khởi động động cơ và quan sát giá trị thay đổi khi tăng ga. Nếu giá trị cố định hoặc không phản hồi, cần thay thế cảm biến.
So Sánh Cảm Biến MAP Và Cảm Biến MAF
Tiêu chí
Cảm biến MAP
Cảm biến MAF
Đại lượng đo
Áp suất tuyệt đối trong đường ống nạp
Lưu lượng khối lượng không khí nạp
Phương pháp tính toán nhiên liệu
Kết hợp với tốc độ động cơ, nhiệt độ khí nạp, vị trí bướm ga
Trực tiếp từ lưu lượng khí đo được
Khả năng làm việc khi có cặn bẩn
Tốt hơn, ít bị ảnh hưởng bởi dầu và bụi
Kém hơn, dễ bị bẩn làm sai lệch tín hiệu
Độ phức tạp khi thay thế
Đơn giản, chi phí thấp
Trung bình, chi phí cao hơn
Hiệu quả với động cơ tăng áp
Rất tốt, đo được áp suất tăng cường
Có thể dùng nhưng cần kết hợp thêm cảm biến
Xu hướng sử dụng hiện nay
Vẫn phổ biến trên xe hạng trung và xe đời cũ
Phổ biến trên xe đời mới và xe có yêu cầu khắt khe về khí thải
Hướng Dẫn Thay Thế Cảm Biến MAP
Việc thay thế cảm biến MAP không quá phức tạp, có thể tự thực hiện nếu có dụng cụ cơ bản. Tuy nhiên, cần tuân thủ đúng quy trình để tránh hỏng hóc thêm.
Chuẩn bị dụng cụ
Tua vít đầu dẹt hoặc đầu sao (tùy loại ốc)
Kìm mỏ nhọn
Cảm biến MAP mới chính hãng hoặc tương thích
Dung dịch vệ sinh cảm biến (nếu cần vệ sinh)
Ống chân không mới (nếu loại cũ dùng ống)
Các bước thực hiện
Ngắt kết nối âm ắc quy để đảm bảo an toàn điện.
Xác định vị trí cảm biến MAP và tháo giắc cắm điện.
Dùng tuốc nơ vít hoặc kìm tháo các ốc giữ cảm biến.
Nếu có ống chân không, nhẹ nhàng tháo ống ra khỏi cảm biến cũ.
So sánh cảm biến cũ và mới để đảm bảo đúng model.
Lắp cảm biến mới theo trình tự ngược lại, chú ý vặn ốc vừa đủ chặt, không quá mạnh.
Kết nối giắc cắm điện, gắn lại ắc quy và bật khóa điện.
Xóa mã lỗi bằng máy quét OBD2, sau đó khởi động xe và kiểm tra hoạt động.
Sai Lầm Thường Gặp Khi Xử Lý Cảm Biến MAP Và Cách Tránh
Sai lầm 1: Tự ý vệ sinh cảm biến MAP bằng hóa chất mạnh
Nhiều người dùng dung dịch vệ sinh chế hòa khí hoặc dầu nhờn để làm sạch cảm biến MAP. Các hóa chất này có thể ăn mòn màng áp điện bên trong, làm hỏng vĩnh viễn. Cách tốt nhất là dùng dung dịch vệ sinh cảm biến chuyên dụng hoặc cồn isopropyl, xịt nhẹ nhàng và để khô tự nhiên.
Sai lầm 2: Không kiểm tra nguyên nhân gốc rễ trước khi thay mới
Đôi khi lỗi không đến từ cảm biến MAP mà từ rò rỉ chân không, hỏng dây điện hoặc lỗi ECU. Thay một cảm biến mới trong khi ống chân không vẫn bị thủng sẽ không giải quyết được vấn đề. Luôn kiểm tra toàn bộ hệ thống đường ống và điện trước khi quyết định thay thế.
Sai lầm 3: Dùng cảm biến MAP không tương thích
Mỗi dòng xe có thông số kỹ thuật riêng về dải áp suất và loại tín hiệu của cảm biến MAP. Lắp cảm biến không đúng mã sẽ khiến xe báo lỗi hoặc hoạt động sai. Nên mua chính hãng hoặc sử dụng sản phẩm của các thương hiệu uy tín như Bosch, Denso, Delphi.
Sai lầm 4: Bỏ qua việc xóa mã lỗi sau khi sửa chữa
Sau khi thay cảm biến mới, ECU vẫn lưu lại mã lỗi cũ trong bộ nhớ. Nếu không xóa mã lỗi, đèn Check Engine vẫn sáng và xe có thể tiếp tục chạy ở chế độ an toàn. Dùng máy quét để xóa mã lỗi là bước bắt buộc sau khi sửa chữa.
Lưu Ý Quan Trọng Khi Bảo Dưỡng Cảm Biến MAP
Kiểm tra và vệ sinh cảm biến MAP định kỳ sau mỗi 30.000 km hoặc theo khuyến cáo của nhà sản xuất.
Thay ống chân không mới nếu phát hiện dấu hiệu giòn, nứt hoặc dính dầu.
Khi rửa động cơ bằng máy phun áp lực cao, tránh xịt trực tiếp vào cảm biến MAP và các giắc cắm điện.
Sử dụng lọc gió động cơ chất lượng tốt để giảm lượng bụi và tạp chất vào đường ống nạp.
Nếu thường xuyên chạy xe trong môi trường bụi bặm, nên kiểm tra cảm biến MAP thường xuyên hơn.
Khi thay cảm biến MAP, nên kiểm tra luôn cảm biến nhiệt độ khí nạp (IAT) vì cả hai thường nằm chung một module trên nhiều dòng xe.
Câu Hỏi Thường Gặp Về Cảm Biến MAP
Cảm biến MAP có thực sự cần thiết cho động cơ không?
Cảm biến MAP là thiết bị thiết yếu đối với các động cơ sử dụng hệ thống phun xăng điện tử. Nếu không có cảm biến MAP hoạt động đúng, ECU sẽ không thể tính toán chính xác lượng nhiên liệu, dẫn đến hao xăng, mất công suất và tăng khí thải.
Có thể lái xe khi cảm biến MAP bị hỏng không?
Có thể lái xe nhưng không nên. Khi cảm biến MAP hỏng, ECU thường chuyển sang chế độ an toàn, giới hạn vòng tua và công suất. Xe sẽ yếu hơn, tiêu hao nhiều nhiên liệu hơn và có thể gây hại cho động cơ nếu tiếp tục sử dụng lâu dài.
Giá thay thế cảm biến MAP là bao nhiêu?
Chi phí thay thế cảm biến MAP dao động từ 200.000 đến 1.500.000 đồng tùy vào dòng xe và thương hiệu. Xe phổ thông như Toyota Vios, Honda City thường có giá 200.000 – 400.000 đồng. Xe hạng sang như BMW, Mercedes có thể lên tới 1.000.000 – 1.500.000 đồng cho một cảm biến chính hãng.
Làm thế nào để biết mã lỗi cảm biến MAP?
Mã lỗi cảm biến MAP được xác định qua máy đọc OBD2. Các mã lỗi thường gặp là P0105 (hỏng mạch cảm biến MAP), P0106 (lỗi hiệu suất/phạm vi mạch), P0107 (điện áp thấp) và P0108 (điện áp cao). Từ mã lỗi này, có thể xác định hướng kiểm tra cụ thể.
Cảm biến MAP có thể tự vệ sinh được không?
Có thể vệ sinh được nếu cảm biến bị bám bẩn nhẹ. Dùng dung dịch vệ sinh cảm biến chuyên dụng hoặc cồn isopropyl, xịt nhẹ vào cảm biến và để khô tự nhiên. Không dùng khăn hoặc bông để lau vì có thể làm hỏng màng cảm biến.
Tuổi thọ trung bình của cảm biến MAP là bao lâu?
Tuổi thọ trung bình của cảm biến MAP dao động từ 100.000 km đến 150.000 km. Tuy nhiên, trong môi trường khắc nghiệt hoặc xe không được bảo dưỡng tốt, cảm biến có thể hỏng sớm hơn, chỉ sau 60.000 – 80.000 km.
Kết Luận
Cảm biến MAP là một linh kiện nhỏ nhưng đóng vai trò quyết định đến hiệu suất và độ bền của động cơ. Hiểu rõ bản chất, nguyên lý hoạt động, các dấu hiệu hỏng hóc và cách kiểm tra giúp bạn chủ động trong việc bảo dưỡng và sửa chữa xe. Thay vì phải mang xe đến gara mỗi khi gặp vấn đề, việc nắm vững kiến thức về cảm biến MAP sẽ giúp bạn tiết kiệm thời gian, chi phí và giữ cho động cơ luôn vận hành ở trạng thái tốt nhất.
Khi phát hiện bất kỳ dấu hiệu bất thường nào như đèn Check Engine sáng, xe chết máy hoặc hao xăng bất thường, hãy kiểm tra ngay cảm biến MAP. Việc thay thế kịp thời và đúng cách không chỉ khôi phục hiệu suất ban đầu của xe mà còn ngăn ngừa những hư hỏng nghiêm trọng hơn cho động cơ về lâu dài.
