Kim phun nhiên liệu là một trong những bộ phận quan trọng nhất của động cơ đốt trong hiện đại. Nhiệm vụ của nó là phun nhiên liệu dưới áp suất cao vào buồng đốt hoặc đường ống nạp, giúp quá trình cháy diễn ra hiệu quả và tối ưu hóa công suất động cơ. Hiểu rõ kim phun nhiên liệu là gì và cách thức hoạt động sẽ giúp bạn bảo dưỡng xe đúng cách và phát hiện sớm các dấu hiệu hỏng hóc. Bài viết dưới đây sẽ phân tích chi tiết từ cấu tạo, nguyên lý vận hành cho đến các lỗi phổ biến và cách khắc phục.

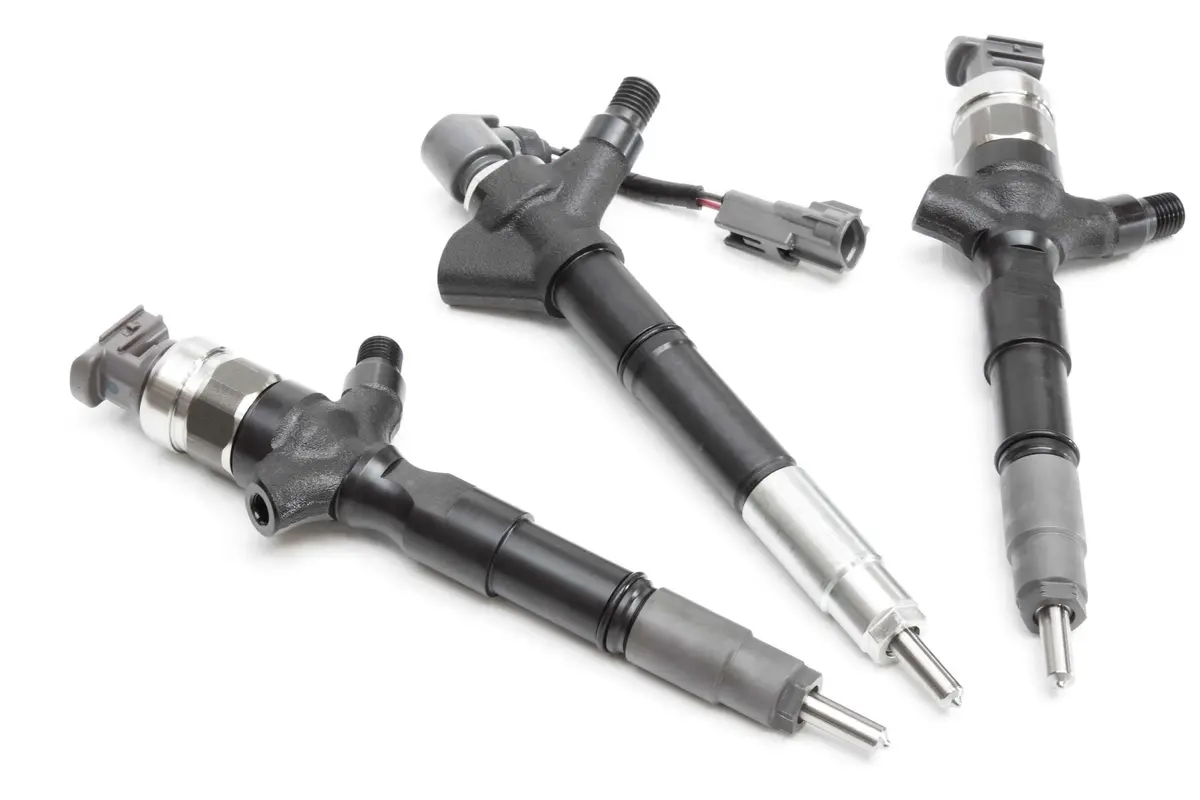

Kim phun nhiên liệu (fuel injector) là một van điện từ hoặc van cơ khí được điều khiển bằng tín hiệu từ bộ điều khiển trung tâm ECU. Nó chịu trách nhiệm đưa nhiên liệu từ đường ống cao áp vào buồng đốt dưới dạng sương mù, giúp hòa trộn đều với không khí để tạo hỗn hợp cháy hoàn hảo. Trước đây, các động cơ sử dụng bộ chế hòa khí để trộn nhiên liệu, nhưng ngày nay hầu hết các xe đời mới đều dùng hệ thống phun nhiên liệu điện tử hiện đại hơn rất nhiều.
Vai trò của kim phun không chỉ đơn thuần là phun nhiên liệu, mà còn đảm bảo lượng nhiên liệu chính xác, đúng thời điểm và đúng áp suất. Một kim phun hoạt động tốt sẽ giúp động cơ vận hành êm, tiết kiệm nhiên liệu và giảm khí thải độc hại. Ngược lại, kim phun bị bẩn hoặc hỏng sẽ gây ra hàng loạt vấn đề như rung giật, hao xăng, khó nổ máy.
Cấu tạo chi tiết của kim phun nhiên liệu
Một kim phun nhiên liệu điển hình gồm các bộ phận chính sau:
Vỏ kim phun: Làm bằng thép không gỉ, chịu được áp suất cao và nhiệt độ lớn.
Cuộn solenoid (nam châm điện): Nhận tín hiệu từ ECU để mở hoặc đóng van kim.
Kim phun (needle): Bộ phận đóng mở lỗ phun, thường được chế tạo chính xác từ vật liệu chịu mài mòn.
Lò xo hồi vị: Đẩy kim phun về vị trí đóng khi không có tín hiệu điện.
Lỗ phun (nozzle): Các lỗ nhỏ giúp phun nhiên liệu thành dạng sương.
Bộ lọc nhiên liệu: Mắt lưới nhỏ đặt ở đầu vào để ngăn cặn bẩn.
Cơ chế hoạt động của kim phun điện tử
Khi ECU xác định đúng thời điểm phun, nó gửi tín hiệu điện đến cuộn solenoid. Dòng điện chạy qua cuộn dây tạo ra từ trường, hút kim phun lên, làm lộ ra lỗ phun. Nhiên liệu dưới áp suất cao (thường từ 30-200 bar tùy loại động cơ xăng hoặc diesel) ngay lập tức được đẩy ra ngoài dưới dạng các hạt sương siêu nhỏ. Khi tín hiệu điện kết thúc, lò xo hồi vị đẩy kim phun trở lại, kết thúc quá trình phun. Toàn bộ quá trình này diễn ra trong vài mili giây và rất chính xác.
Phân loại kim phun nhiên liệu
Dựa vào cấu trúc và cách thức hoạt động, kim phun nhiên liệu được chia thành nhiều loại khác nhau.
Loại kim phun
Đặc điểm
Ứng dụng
Kim phun một lỗ (single hole)
Phun nhiên liệu qua một lỗ duy nhất, tạo tia phun lớn.
Động cơ diesel cũ, máy móc công nghiệp.
Kim phun đa lỗ (multi-hole)
Có 4-8 lỗ nhỏ, tia phun mịn hơn, hòa trộn tốt hơn.
Động cơ xăng và diesel hiện đại.
Kim phun pintle
Có dạng chốt ở đầu, tạo tia phun xoáy.
Động cơ xăng phun gián tiếp.
Kim phun solenoid
Điều khiển bằng van điện từ, cho phép điều chỉnh thời gian và lượng phun.
Hầu hết động cơ ô tô hiện nay.
Kim phun piezo
Sử dụng tinh thể áp điện để mở van, phản ứng nhanh hơn solenoid.
Xe cao cấp, động cơ diesel common rail thế hệ mới.
Nguyên lý hoạt động chi tiết của kim phun nhiên liệu
Để hiểu rõ kim phun nhiên liệu là gì và tại sao nó lại quan trọng, cần nắm được nguyên lý hoạt động trong từng giai đoạn. Hệ thống phun nhiên liệu có thể là phun trực tiếp (direct injection) hoặc phun gián tiếp (port injection).

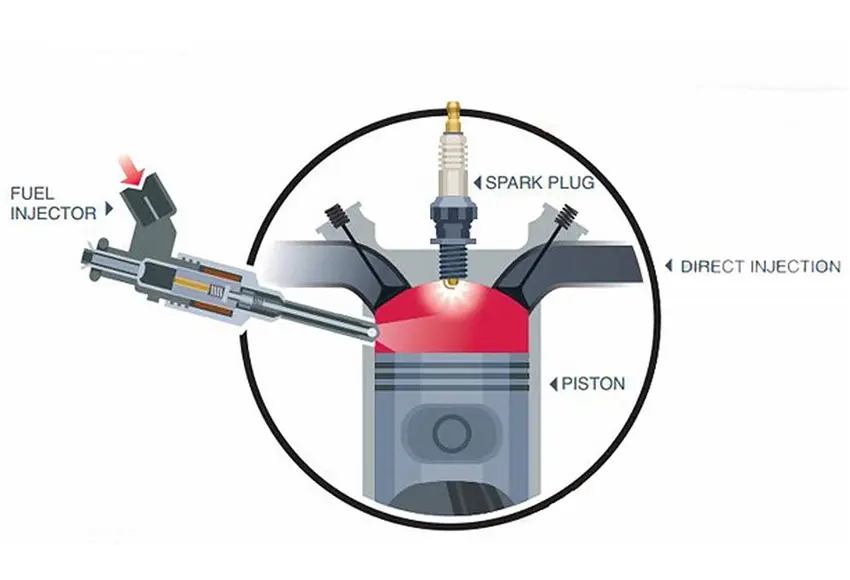

Phun trực tiếp (GDI – Gasoline Direct Injection)
Trong động cơ GDI, kim phun được đặt trực tiếp trong buồng đốt. Nhiên liệu được phun vào xi lanh khi piston ở gần điểm chết trên, ở áp suất rất cao (lên đến 200 bar). Hỗn hợp nhiên liệu-không khí được hình thành ngay trong buồng đốt, cho phép tỉ số nén cao hơn và hiệu suất tốt hơn. Tuy nhiên, nhược điểm của phun trực tiếp là dễ hình thành cặn carbon trên van nạp và kim phun.

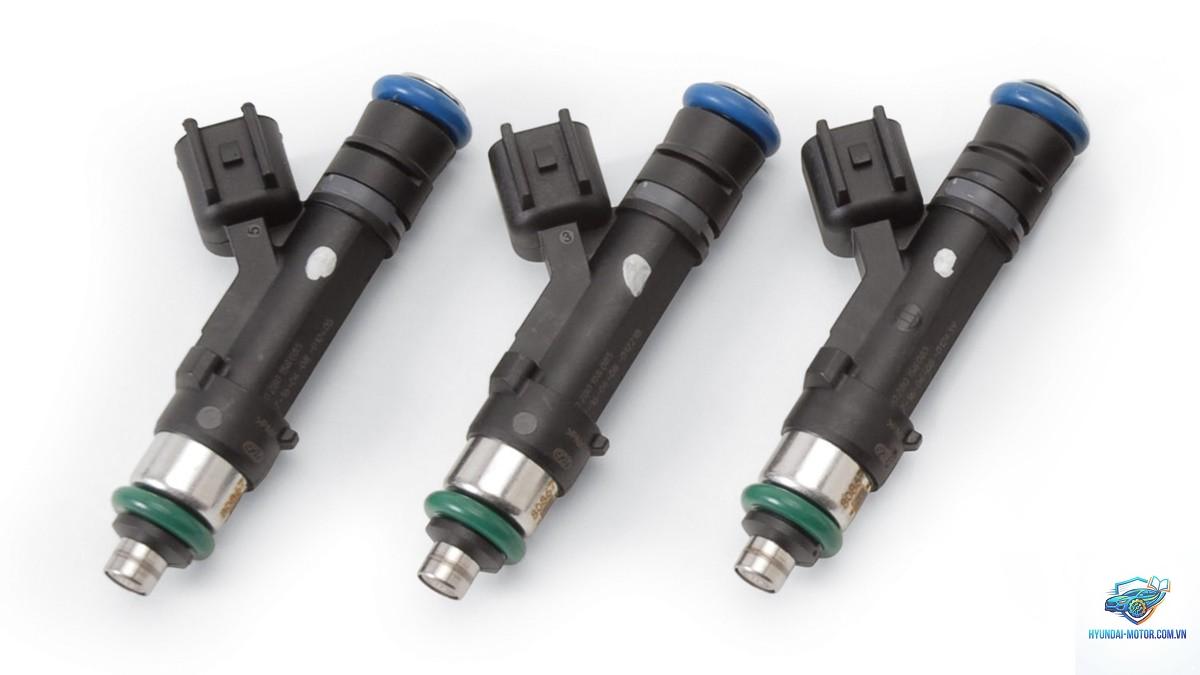

Phun gián tiếp (MPFI – Multi Point Fuel Injection)
Ở hệ thống phun gián tiếp, kim phun được lắp trên đường ống nạp, ngay phía trước van nạp. Nhiên liệu phun vào luồng khí nạp, trộn lẫn với không khí trước khi vào xi lanh. Áp suất phun thấp hơn (khoảng 3-5 bar ở động cơ xăng). Loại này ít bị cặn bám hơn nhưng không đạt hiệu suất cao như phun trực tiếp.
Lợi ích của kim phun nhiên liệu hiện đại
Tiết kiệm nhiên liệu: Nhờ phun chính xác lượng nhiên liệu theo từng vòng tua máy, giảm lãng phí.
Công suất động cơ cao: Quá trình cháy tối ưu giúp sinh ra nhiều năng lượng hơn.
Giảm khí thải: Hỗn hợp cháy hoàn toàn hơn, hạn chế CO, HC và NOx.
Khả năng khởi động lạnh tốt: Hệ thống phun điều chỉnh lượng nhiên liệu phù hợp khi động cơ lạnh.
Độ bền cao: Kim phun hiện đại có tuổi thọ từ 100.000 km đến 200.000 km nếu bảo dưỡng đúng cách.
Hạn chế và vấn đề thường gặp
Mặc dù mang lại nhiều ưu điểm, kim phun nhiên liệu cũng có những điểm yếu cần lưu ý:
Bẩn, tắc kim phun: Nguyên nhân phổ biến nhất là do nhiên liệu không sạch, cặn bẩn bám vào lỗ phun hoặc đầu kim.
Hỏng cuộn solenoid: Khi cuộn dây bị đứt hoặc chập, kim phun không nhận được tín hiệu mở.
Rò rỉ nhiên liệu: Do hỏng phớt làm kín hoặc van kim không đóng kín.
Mòn lỗ phun: Sau thời gian dài sử dụng, lỗ phun có thể bị mài mòn làm thay đổi hình dạng tia phun.
Kẹt kim phun: Do cặn carbon hoặc nhiệt độ quá cao gây ra.
So sánh kim phun nhiên liệu và bộ chế hòa khí
Tiêu chí
Kim phun nhiên liệu
Bộ chế hòa khí
Khả năng kiểm soát nhiên liệu
Chính xác đến từng mili giây, có điều khiển điện tử.
Cơ khí, phụ thuộc vào chênh lệch áp suất Venturi.
Hiệu suất động cơ
Cao hơn 10-20% so với chế hòa khí.
Thấp hơn, dễ bị ảnh hưởng bởi độ cao và nhiệt độ.
Lượng khí thải
Thấp, dễ dàng đáp ứng tiêu chuẩn Euro 4, 5, 6.
Cao, không thể đáp ứng tiêu chuẩn khí thải hiện đại.
Độ phức tạp và chi phí bảo dưỡng
Cao hơn, yêu cầu thiết bị chuyên dụng để kiểm tra.
Thấp, dễ sửa chữa.
Tiết kiệm nhiên liệu
Tốt hơn rõ rệt, đặc biệt khi lái xe trong phố.
Kém hơn, hao xăng hơn.
Ứng dụng thực tế của kim phun nhiên liệu
Kim phun nhiên liệu không chỉ có trong xe ô tô mà còn xuất hiện ở hầu hết các loại động cơ đốt trong hiện đại.
Động cơ diesel tàu thủy, máy phát điện, máy xây dựng.
Máy bay hạng nhẹ, động cơ tàu hỏa diesel.
Các thiết bị nông nghiệp như máy cày, máy gặt đập liên hợp.
Động cơ xe đua và xe thể thao hiệu suất cao.

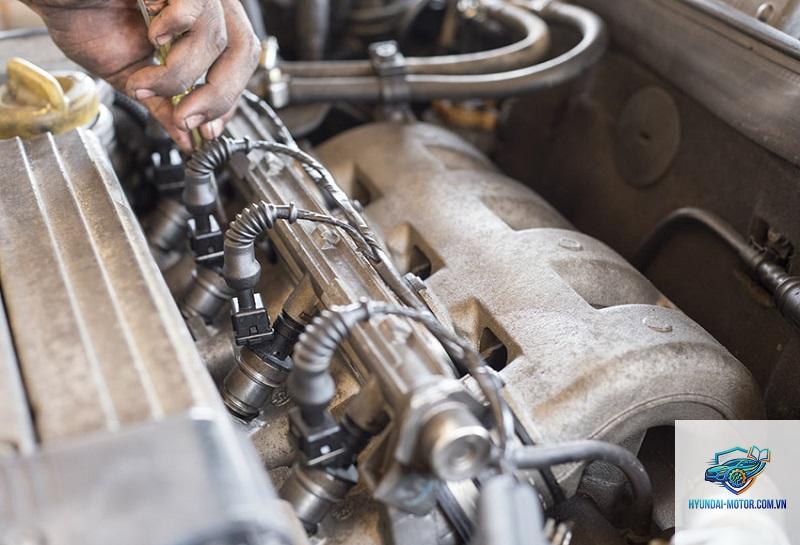

Hướng dẫn bảo dưỡng kim phun nhiên liệu
Để kéo dài tuổi thọ của kim phun, người dùng cần thực hiện các biện pháp sau:
Sử dụng nhiên liệu chất lượng: Luôn đổ xăng/diesel từ các trạm uy tín, tránh nhiên liệu pha tạp chất.
Thay lọc nhiên liệu định kỳ: Thường xuyên thay lọc xăng hoặc lọc dầu diesel theo khuyến cáo của nhà sản xuất, khoảng mỗi 20.000-40.000 km.
Kiểm tra áp suất nhiên liệu: Áp suất thấp hoặc cao bất thường đều ảnh hưởng đến kim phun.
Vệ sinh kim phun định kỳ: Có thể dùng dung dịch vệ sinh chuyên dụng hoặc mang ra gara để vệ sinh bằng máy siêu âm.
Không để bình nhiên liệu cạn kiệt: Vì cặn bẩn dưới đáy bình sẽ bị hút vào kim phun.
Sai lầm thường gặp khi xử lý kim phun và cách tránh
Nhiều người dùng thiếu hiểu biết thường mắc những sai lầm nghiêm trọng dưới đây:
Tự ý tháo lắp kim phun không đúng kỹ thuật: Gây hỏng vòng đệm, lệch ren, thậm chí gãy kim phun. Cách tránh: Nhờ thợ có chuyên môn thực hiện.
Sử dụng phụ gia không rõ nguồn gốc: Một số phụ gia giá rẻ chứa hóa chất tẩy rửa mạnh có thể làm hỏng các chi tiết bên trong. Cách tránh: Chọn phụ gia chính hãng từ nhà sản xuất.
Bỏ qua triệu chứng hỏng hóc nhỏ: Khi thấy xe hơi rung khi ga hoặc tốn xăng hơn, chủ xe nghĩ đó là bình thường. Hậu quả là kim phun tắc hoàn toàn. Cách tránh: Đưa xe đến trung tâm bảo dưỡng ngay khi phát hiện dấu hiệu bất thường.
Thay kim phun mới không cân chỉnh: Nếu chỉ thay một kim phun mà không đồng bộ với các kim phun khác, động cơ sẽ chạy không đều. Cách tránh: Luôn thay cả bộ khi có ít nhất một kim phun hỏng, hoặc cần cân chỉnh lại toàn bộ.

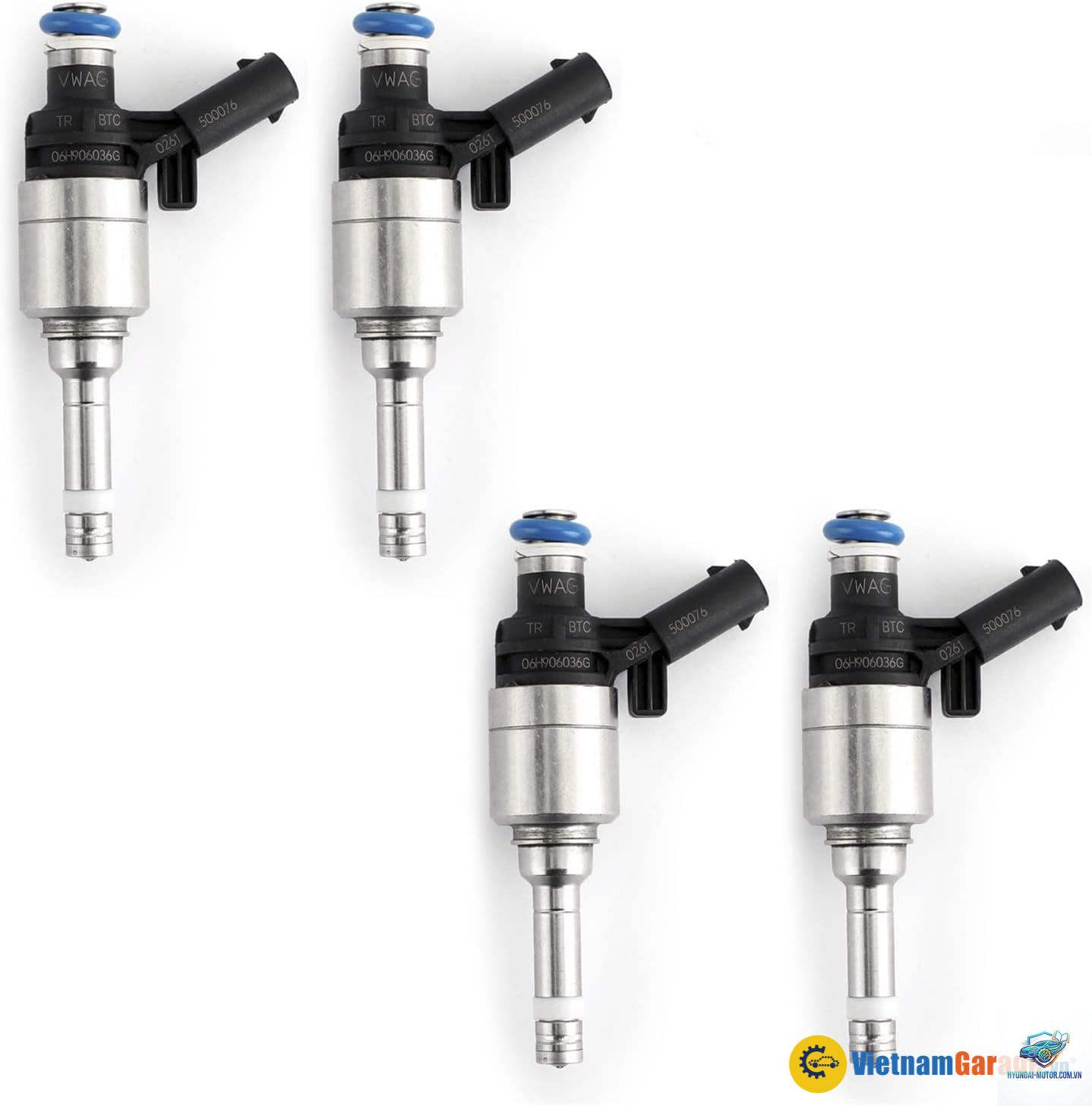

Lưu ý quan trọng khi thay thế kim phun nhiên liệu
Khi phải thay kim phun mới, bạn cần ghi nhớ những điểm sau:
Chọn đúng mã kim phun phù hợp với động cơ, không dùng loại chung chung vì mỗi loại có đặc tính phun khác nhau.
Thay luôn bộ lọc nhiên liệu và vệ sinh bình chứa để ngăn bụi bẩn xâm nhập.
Sau khi thay, cần tiến hành reset bộ điều khiển ECU để học lại các thông số mới.
Kiểm tra áp suất nhiên liệu và rò rỉ sau khi lắp đặt xong.
Câu hỏi thường gặp về kim phun nhiên liệu
Kim phun nhiên liệu bị tắc có dấu hiệu gì?
Dấu hiệu thường thấy: động cơ rung giật khi không tải, xe yếu khi tăng tốc, hao nhiên liệu bất thường, khói đen từ ống xả, và đèn check engine bật sáng.
Có nên tự vệ sinh kim phun tại nhà không?
Có thể sử dụng dung dịch vệ sinh đổ vào bình xăng (fuel injector cleaner) để làm sạch cặn nhẹ. Tuy nhiên, nếu kim phun tắc nặng, nên mang ra gara vệ sinh bằng máy siêu âm hoặc thay thế.
Tuổi thọ trung bình của kim phun là bao lâu?
Thông thường từ 80.000 đến 150.000 km, nhưng có thể kéo dài hơn nếu bảo dưỡng tốt và dùng nhiên liệu sạch.
Làm thế nào để kiểm tra kim phun còn tốt không?
Cần có dụng cụ chuyên dụng như máy kiểm tra kim phun để đo lưu lượng, áp suất phun và tia phun. Tại gara, thợ thường tháo kim phun ra và kiểm tra trên bàn thử.
Chi phí thay kim phun có đắt không?
Phụ thuộc vào dòng xe và loại kim phun (solenoid hay piezo). Giá mỗi kim phun dao động từ vài trăm nghìn đến vài triệu đồng, chưa kể công thay thế. Với xe sang, chi phí có thể lên tới 15-20 triệu đồng cho một bộ.
Kim phun bị rò rỉ có nguy hiểm không?
Rò rỉ nhiên liệu gây lãng phí, giảm hiệu suất, và nguy hiểm hơn có thể dẫn đến cháy nổ nếu nhiên liệu bắn vào ống xả nóng. Cần sửa ngay lập tức.
Xe máy có dùng kim phun không?
Đa số xe máy phun xăng hiện nay (PGM-FI, C-EFI) đều sử dụng kim phun, nhưng cấu tạo nhỏ gọn hơn so với ô tô.
Kết luận
Kim phun nhiên liệu đóng vai trò quyết định đến hiệu suất và độ bền của động cơ. Hiểu đúng về cấu tạo, nguyên lý hoạt động và cách bảo dưỡng sẽ giúp bạn tiết kiệm chi phí sửa chữa và kéo dài tuổi thọ xe. Luôn chú ý đến chất lượng nhiên liệu, thay lọc định kỳ và lắng nghe tiếng động cơ để phát hiện sớm bất thường. Nếu gặp vấn đề nghi ngờ liên quan đến kim phun, hãy đến ngay garage uy tín để kiểm tra và xử lý kịp thời. Đừng chủ quan trước những dấu hiệu nhỏ, vì một kim phun hỏng có thể ảnh hưởng đến toàn bộ hệ thống nhiên liệu và khiến chi phí sửa chữa tăng gấp nhiều lần.
