Nếu bạn đang tìm hiểu về động cơ đốt trong và muốn nắm rõ valve clearance là gì, bài viết này sẽ giải thích mọi thứ một cách chi tiết và thực tế. Valve clearance hay khe hở xupap là một thông số kỹ thuật quan trọng, ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của động cơ. Việc hiểu đúng bản chất và cách điều chỉnh khe hở xupap giúp bạn bảo dưỡng xe đúng cách, tiết kiệm nhiên liệu và tránh các hư hỏng tốn kém.

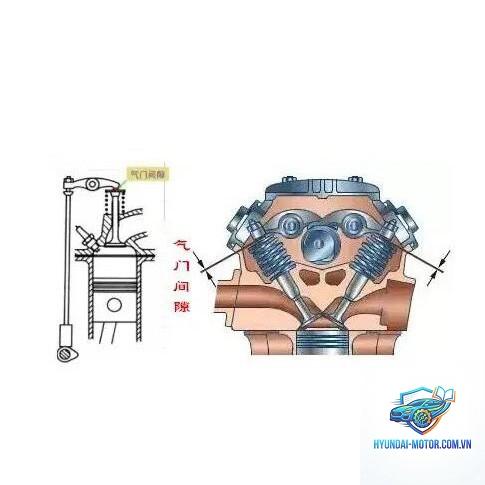

Valve clearance (khe hở xupap) là khoảng cách nhỏ được đo giữa đuôi xupap và đầu cò mổ hoặc cam (tùy theo cơ cấu phối khí). Khe hở này được nhà sản xuất quy định cụ thể cho từng loại động cơ, thường dao động từ 0.10mm đến 0.40mm tùy vào xupap nạp hay xả và vật liệu chế tạo.
Khi động cơ nóng lên, các chi tiết kim loại giãn nở. Nếu không có khe hở này, xupap sẽ không thể đóng kín hoàn toàn, gây thất thoát công suất, cháy xupap và nhiều hư hỏng nghiêm trọng khác. Ngược lại, nếu khe hở quá lớn, xupap mở không đủ hành trình, giảm hiệu suất nạp khí và gây tiếng gõ.
Cấu Tạo Liên Quan Đến Valve Clearance

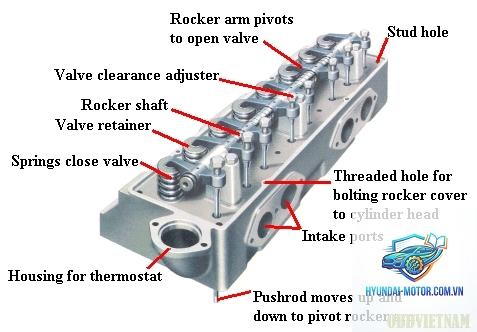

Để hiểu rõ hơn về valve clearance, cần nắm cấu tạo cơ bản của cơ cấu phân phối khí. Các thành phần chính bao gồm:
Trục cam: Điều khiển thời điểm đóng mở xupap.
Xupap (supap): Van nạp và van xả.
Cò mổ hoặc con đội: Bộ phận trung gian truyền lực từ cam đến xupap.
Đế xupap và ống dẫn hướng: Định vị và làm kín.
Khe hở được đo giữa mặt cam và con đội hoặc giữa đuôi xupap và cò mổ, tùy theo cấu trúc OHV, OHC hay DOHC. Thông thường, động cơ DOHC hiện đại điều chỉnh khe hở xupap bằng các shim (miếng điều chỉnh) hoặc hệ thống tự động thủy lực.
Vai Trò Của Valve Clearance Trong Động Cơ
Bù Giãn Nở Nhiệt
Khi động cơ hoạt động, nhiệt độ trong buồng đốt có thể lên đến 800°C – 900°C. Các chi tiết như xupap và trục cam giãn nở đáng kể. Khe hở xupap đóng vai trò như một khoảng dự phòng, đảm bảo xupap vẫn đóng kín khi đã đạt nhiệt độ vận hành.
Đảm Bảo Thời Gian Phân Phối Khí
Valve clearance ảnh hưởng trực tiếp đến góc mở sớm và đóng muộn của xupap. Nếu khe hở sai lệch, thời điểm đóng mở xupap sẽ thay đổi, làm giảm thể tích nạp khí, tăng tiêu hao nhiên liệu và giảm công suất.
Giảm Tiếng Ồn Cơ Khí
Khe hở đúng tiêu chuẩn giúp giảm va đập giữa các bộ phận. Nếu khe hở quá lớn, bạn sẽ nghe thấy tiếng gõ “lạch cạch” từ nắp máy, đặc biệt khi động cơ nguội.
Phân Loại Valve Clearance
Dựa vào cấu tạo động cơ và phương pháp điều chỉnh, khe hở xupap được chia thành hai loại chính:
Loại
Đặc điểm
Ưu điểm
Nhược điểm
Khe hở cơ khí (có thể điều chỉnh)
Sử dụng ốc vít hoặc shim
Cấu tạo đơn giản, dễ sửa chữa
Cần kiểm tra định kỳ
Khe hở thủy lực (tự động)
Dùng con đội thủy lực, tự bù khe hở
Không cần chỉnh, vận hành êm
Chi phí cao, khó sửa khi hỏng
Hậu Quả Khi Valve Clearance Sai Thông Số
Khe Hở Quá Lớn
Xupap mở không đủ hành trình, giảm hiệu suất nạp khí, động cơ yếu.
Tiếng gõ lớn từ nắp máy, gây mòn nhanh các chi tiết.
Xupap đóng muộn hơn bình thường, làm thất thoát hỗn hợp khí cháy.
Tăng tiêu hao nhiên liệu và giảm công suất rõ rệt.
Khe Hở Quá Nhỏ
Xupap không đóng kín hoàn toàn, dẫn đến cháy mép xupap.
Áp suất nén giảm, động cơ khó nổ hoặc mất xilanh.
Nhiệt độ buồng đốt tăng cao, nguy cơ cháy piston hoặc xéc măng.
Gây thất thoát dầu nhớt qua khe hở xupap.
Khi Nào Cần Kiểm Tra Và Điều Chỉnh Valve Clearance?
Việc kiểm tra và điều chỉnh khe hở xupap là một phần quan trọng trong bảo dưỡng định kỳ động cơ.
Động cơ yếu, ì, tăng tốc kém dù đã vệ sinh kim phun hoặc bộ chế hòa khí.
Tiêu hao nhiên liệu tăng bất thường.
Khói xả có màu đen hoặc xanh (dấu hiệu xupap không đóng kín).
Đối với động cơ khe hở cơ khí, nhà sản xuất thường khuyến cáo kiểm tra mỗi 20.000 – 40.000 km. Với động cơ con đội thủy lực, không cần điều chỉnh nhưng vẫn cần kiểm tra mức dầu và chất lượng dầu nhớt.
Quy Trình Kiểm Tra Valve Clearance Cơ Bản

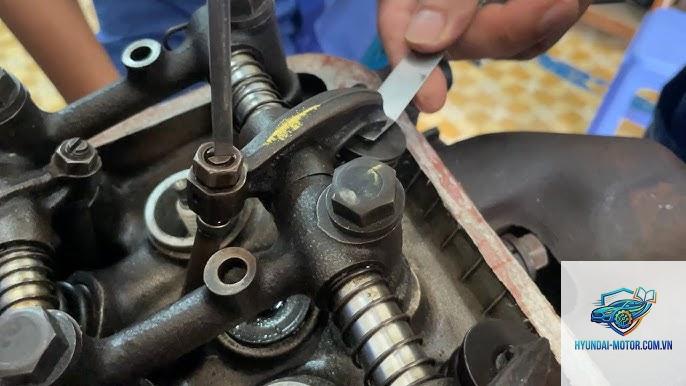

Quy trình này thường được thực hiện bởi thợ có kinh nghiệm, sử dụng căn lá (feeler gauge). Các bước cơ bản như sau:
Đảm bảo động cơ nguội hoàn toàn (dưới 35°C).
Tháo nắp máy, xoay trục khuỷu để đưa piston của xilanh cần kiểm tra lên điểm chết trên (ĐCT) ở thì nén.
Xác định đúng khe hở cần đo: xupap nạp hay xả. Tham khảo thông số kỹ thuật từ nhà sản xuất.
Dùng căn lá có độ dày tương ứng luồn vào khe hở giữa cam và con đội (hoặc đuôi xupap).
Khe hở đúng khi căn lá vừa khít, có lực kéo nhẹ nhưng không quá chặt hoặc quá lỏng.
Nếu cần điều chỉnh, nới lỏng ốc hãm, vặn ốc điều chỉnh hoặc thay shim phù hợp.
Xiết chặt ốc hãm và kiểm tra lại khe hở một lần nữa.
Bảng Thông Số Valve Clearance Tham Khảo Cho Một Số Dòng Xe
Lưu ý: Các thông số trên chỉ mang tính tham khảo. Luôn tra cứu sách hướng dẫn sửa chữa của nhà sản xuất cho từng model cụ thể.
Các Phương Pháp Điều Chỉnh Valve Clearance
Điều Chỉnh Bằng Ốc Vít Và Khóa Hãm
Phương pháp phổ biến trên xe máy và động cơ cũ. Dùng tuốc nơ vít và cờ lê để vặn ốc điều chỉnh, sau đó khóa chặt. Cần có kỹ năng cảm nhận lực kéo căn lá để đạt chính xác.
Điều Chỉnh Bằng Shim
Áp dụng trên động cơ OHC và DOHC. Khi khe hở sai, bạn tháo cam, lấy shim cũ và thay bằng shim có độ dày phù hợp. Kích thước shim thường được tính bằng công thức: độ dày shim mới = độ dày shim cũ + (khe hở đo được – khe hở tiêu chuẩn).
Điều Chỉnh Bằng Bulong Trên Cò Mổ
Một số dòng động cơ ô tô đời cũ dùng cò mổ có bulong điều chỉnh. Phương pháp tương tự như ốc vít nhưng trên cò mổ dài hơn.
Những Sai Lầm Thường Gặp Khi Điều Chỉnh Valve Clearance
Đo khe hở khi động cơ còn nóng: Kết quả không chính xác vì các chi tiết đã giãn nở.
Không xác định đúng thì nén: Dẫn đến đo nhầm xupap đang mở, kết quả sai hoàn toàn.
Siết quá chặt ốc khóa: Làm hỏng ren hoặc nứt cò mổ.
Sử dụng căn lá không đúng tiêu chuẩn: Căn lá dơ bẩn, gỉ sét làm sai lệch kết quả.
Bỏ qua việc kiểm tra độ mòn của cam và con đội: Khe hở có thể thay đổi do mòn, cần thay thế nếu cần.
Lưu Ý Quan Trọng Khi Bảo Dưỡng Valve Clearance
Việc điều chỉnh khe hở xupap đòi hỏi sự tỉ mỉ và chính xác. Nếu bạn không có kinh nghiệm, tốt nhất nên nhờ thợ chuyên nghiệp thực hiện. Tuy nhiên, hiểu biết về valve clearance là gì giúp bạn giám sát chất lượng sửa chữa và bảo vệ động cơ.
Đối với động cơ con đội thủy lực, việc thay dầu đúng loại và đúng kỳ hạn là yếu tố sống còn. Dầu nhớt kém chất lượng hoặc thiếu áp suất sẽ làm con đội không hoạt động, gây ra tiếng ồn và hư hỏng.
Luôn sử dụng căn lá chất lượng tốt, được hiệu chuẩn. Sau khi điều chỉnh, hãy cho động cơ chạy không tải và lắng nghe âm thanh. Nếu còn tiếng gõ bất thường, cần kiểm tra lại.
So Sánh Valve Clearance Cơ Khí Và Thủy Lực
Tiêu chí
Cơ khí (điều chỉnh được)
Thủy lực (tự động)
Bảo dưỡng
Cần kiểm tra định kỳ
Ít hoặc không cần
Độ ồn
Có thể phát tiếng gõ nếu sai
Vận hành êm ái
Chi phí sửa chữa
Thấp
Cao hơn
Độ bền
Phụ thuộc vào bảo dưỡng
Rất bền nếu dầu nhớt tốt
Ứng dụng
Xe máy, động cơ cũ, xe hạng nhẹ
Ô tô hiện đại, xe sang
Valve Clearance Ảnh Hưởng Đến Hiệu Suất Nhiên Liệu Như Thế Nào?
Khi khe hở xupap đúng tiêu chuẩn, quá trình nạp nhiên liệu và thải khí diễn ra tối ưu. Động cơ đạt được tỷ lệ nén thiết kế, giúp đốt cháy nhiên liệu triệt để. Ngược lại, nếu khe hở sai, hiệu suất đốt giảm, nhiên liệu không cháy hết bị thải ra ngoài dưới dạng khí CO và HC, gây ô nhiễm và lãng phí.
Nhiều nghiên cứu cho thấy khe hở xupap sai lệch 0.05mm có thể làm tăng mức tiêu thụ nhiên liệu từ 3% đến 5% trên cùng một chế độ vận hành. Đối với xe chạy đường dài, con số này đáng kể.
Tác Động Của Valve Clearance Đến Tuổi Thọ Động Cơ
Động cơ thiết kế có khe hở xupap hợp lý sẽ vận hành ổn định, giảm mài mòn. Nếu khe hở quá nhỏ, xupap luôn bị ép vào đế, làm cháy mép, rỗ đế xupap. Nếu khe hở quá lớn, lực va đập giữa cam và con đội tăng cao, gây mòn nhanh mặt cam, gãy lò xo xupap.
Điều chỉnh khe hở xupap định kỳ là một trong những bí quyết kéo dài tuổi thọ động cơ mà nhiều tài xế lâu năm chia sẻ. Trên các dòng xe tải, động cơ diesel cần được kiểm tra khe hở xupap thường xuyên hơn do điều kiện làm việc khắc nghiệt.
Câu Hỏi Thường Gặp Về Valve Clearance
Valve clearance có thay đổi theo thời gian không?
Có. Do mài mòn tự nhiên của các bề mặt tiếp xúc, khe hở xupap sẽ tăng dần. Đặc biệt là đỉnh cam và con đội bị mòn làm khe hở lớn hơn. Ngược lại, đế xupap bị mòn làm xupap lún sâu, khe hở có thể giảm.
Bao lâu thì nên kiểm tra valve clearance?
Khuyến cáo chung là mỗi 20.000 – 40.000 km đối với động cơ cơ khí, hoặc sau 2 năm sử dụng. Với xe đời mới dùng con đội thủy lực, có thể kiểm tra muộn hơn hoặc theo hướng dẫn của hãng.
Có thể tự điều chỉnh valve clearance tại nhà không?
Có thể nếu bạn có dụng cụ chuyên dùng và kiến thức cơ bản. Tuy nhiên, nếu làm sai có thể gây hư hỏng nặng. Nếu không tự tin, hãy đến garage uy tín.
Khe hở xupap quá lớn có gây hại gì?
Gây tiếng ồn, giảm công suất, tăng tiêu hao nhiên liệu, mòn nhanh cam và con đội. Trong trường hợp nghiêm trọng, có thể làm gãy lò xo xupap.
Khe hở xupap quá nhỏ có nguy hiểm không?
Rất nguy hiểm. Xupap không đóng kín gây cháy xupap, mất áp suất nén, có thể dẫn đến hỏng piston và xi-lanh.
Ứng Dụng Thực Tế Valve Clearance Trong Các Loại Động Cơ
Trên xe máy phổ thông tại Việt Nam như Honda Dream, Wave, Sirius, việc kiểm tra và điều chỉnh khe hở xupap là kỹ thuật cơ bản mà nhiều thợ làng nhàng có thể làm. Tuy nhiên, trên các dòng xe tay ga hiện đại như Air Blade, SH, cơ cấu phân phối khí phức tạp hơn, đôi khi phải dùng đến shim và cần kỹ thuật cao hơn.
Đối với ô tô, hầu hết các dòng xe phổ thông hiện nay sử dụng con đội thủy lực và không cần điều chỉnh. Nhưng vẫn có nhiều dòng xe đời cũ, xe tải, xe cơ khí như Ford Transit, Toyota Hiace, Kia Pride cần kiểm tra định kỳ.
Động cơ diesel cỡ lớn trên tàu thủy hoặc máy phát điện cũng có khe hở xupap nhưng với thông số lớn hơn, có thể lên đến 0.5 – 0.8 mm. Việc điều chỉnh đòi hỏi chuyên gia giàu kinh nghiệm.
Kết Luận
Valve clearance là một thông số nhỏ nhưng có ảnh hưởng rất lớn đến vận hành và tuổi thọ động cơ. Hiểu rõ valve clearance là gì giúp bạn chủ động hơn trong việc bảo dưỡng xe cộ, tiết kiệm chi phí sửa chữa và kéo dài tuổi thọ máy móc.
Việc kiểm tra, điều chỉnh khe hở xupap định kỳ không chỉ đảm bảo hiệu suất nhiên liệu tối ưu mà còn giúp động cơ vận hành êm ái, bền bỉ. Hãy tham khảo sách hướng dẫn sử dụng xe của bạn để biết thông số chính xác và lịch bảo dưỡng khuyến nghị.
Đối với những ai yêu thích kỹ thuật và muốn tự tay chăm sóc xe, việc học cách kiểm tra valve clearance là một kỹ năng hữu ích. Nếu còn bất kỳ thắc mắc nào, đừng ngần ngại trao đổi với kỹ thuật viên chuyên nghiệp hoặc tham khảo các diễn đàn ô tô xe máy uy tín.
