ECU Là Gì? Bản Chất Và Vai Trò Cốt Lõi
ECU (Engine Control Unit) là một hệ thống nhúng dạng máy tính chuyên dụng, được lập trình để giám sát và điều khiển các hoạt động của động cơ đốt trong. Thay vì sử dụng các cơ cấu cơ khí thuần túy, ECU tiếp nhận dữ liệu từ hàng loạt cảm biến, xử lý thông tin theo thuật toán phức tạp, sau đó gửi tín hiệu đến các bộ chấp hành để tối ưu quá trình đốt nhiên liệu, phát thải và công suất. Bản chất của ECU là một vi điều khiển (microcontroller) với bộ nhớ, vi xử lý và phần mềm nhúng. Nó hoạt động dựa trên các bản đồ (map) dữ liệu được các kỹ sư ô tô thiết lập từ trước, cho phép điều chỉnh tỷ lệ không khí – nhiên liệu, thời điểm đánh lửa, van tuần hoàn khí xả và nhiều thông số khác.
Cấu Tạo Và Thành Phần Chính Của ECU
Vi Xử Lý (Microprocessor)
Đây là bộ não thực sự bên trong ECU, có nhiệm vụ tính toán và xử lý hàng triệu phép tính mỗi giây. Các vi xử lý hiện đại thường có tốc độ xung nhịp từ vài chục MHz đến hàng trăm MHz, đủ khả năng đọc dữ liệu từ cảm biến và đưa ra quyết định điều khiển trong thời gian thực.
Bộ Nhớ (Memory)
ECU có ba loại bộ nhớ chính:
- ROM/Flash: Lưu trữ phần mềm gốc (firmware) và các bản đồ dữ liệu chuẩn của nhà sản xuất.
- RAM: Lưu trữ tạm thời dữ liệu cảm biến trong quá trình động cơ hoạt động.
- EEPROM/KAM: Lưu giữ các thông tin thích nghi (adaptive values) và mã lỗi (DTC) ngay cả khi tắt máy.

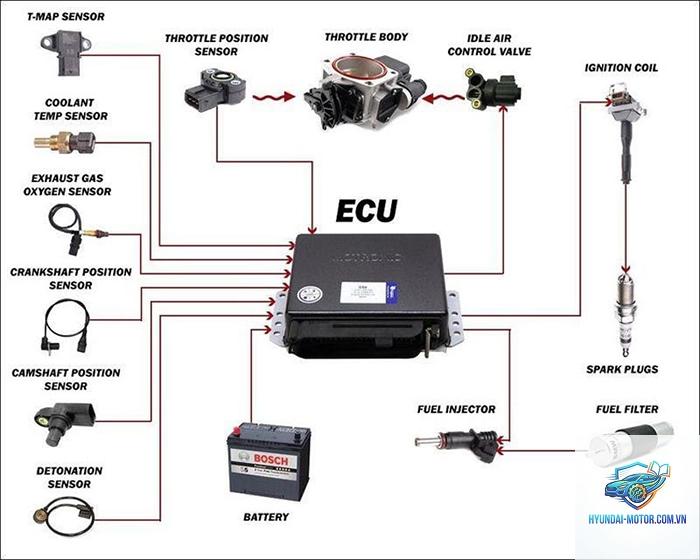

- Thu thập dữ liệu: Các cảm biến (MAP, MAF, CKP, CMP, O2, ECT, TPS…) liên tục gửi tín hiệu điện áp hoặc tần số đến ECU.
- Xử lý tín hiệu: Vi xử lý đọc dữ liệu, loại bỏ nhiễu, so sánh với bản đồ (look-up table) được lưu trong ROM.
- Tính toán đầu ra: Dựa trên các thông số tức thời, ECU áp dụng thuật toán PID hoặc logic mờ để xác định hành động tối ưu (ví dụ thời gian phun, góc đánh lửa).
- Điều khiển chấp hành: Tín hiệu điều khiển được gửi đến kim phun, bôbin đánh lửa, van EGR, bộ kích hoạt khác.
- Giám sát phản hồi: Cảm biến oxy (lambda) đo nồng độ oxy trong khí xả, gửi lại ECU để tinh chỉnh (closed-loop). Nếu có sai lệch, ECU điều chỉnh ngay lập tức.
- Tiết kiệm nhiên liệu: ECU tối ưu hóa thời điểm phun và lượng phun nhiên liệu chính xác hơn so với bộ chế hòa khí, giúp giảm tiêu hao từ 10–20%.
- Giảm khí thải: Khả năng điều chỉnh đánh lửa và EGR giúp động cơ đáp ứng tiêu chuẩn khí thải khắt khe như Euro 6.
- Công suất ổn định: ECU duy trì hiệu suất động cơ ổn định dù thay đổi độ cao, nhiệt độ môi trường hay chất lượng nhiên liệu.
- Tự chẩn đoán: Đèn Check Engine và cổng OBD giúp kỹ thuật viên phát hiện lỗi nhanh chóng, tiết kiệm thời gian sửa chữa.
- Khả năng tinh chỉnh (chip tuning): Người dùng có thể nâng cấp firmware ECU để tăng công suất hoặc cải thiện khả năng tăng tốc.
- Chi phí sửa chữa cao: ECU hư hỏng thường phải thay mới hoặc sửa chữa chuyên sâu với giá từ vài triệu đến chục triệu đồng tùy loại xe.
- Nhạy cảm với nhiễu điện: Sét đánh, đấu nối ắc quy sai cực hoặc hàn hồ quang gần ECU có thể phá hủy bộ vi xử lý.
- Khó can thiệp: Việc độ chế ECU đòi hỏi kiến thức chuyên sâu, nếu sai có thể khiến động cơ hoạt động không ổn định hoặc hỏng hóc.
- Lỗi phần mềm: Một số xe gặp lỗi firmware hoặc xung đột dữ liệu gây hiện tượng giật, chết máy giữa đường.
- Tự ý ngắt kết nối cảm biến: Nếu tháo cảm biến oxy hoặc MAF khi động cơ đang chạy, ECU có thể chạy chế độ dự phòng (limp mode) khiến xe ì và tốn xăng.
- Đấu nối sai cực ắc quy: Khi câu bình hoặc thay ắc quy, đấu nhầm dương âm có thể gây chập mạch và đốt cháy ECU ngay lập tức.
- Sử dụng chip độ không rõ nguồn gốc: Chíp độ giá rẻ thường can thiệp bẩn, làm sai lệch tín hiệu dẫn đến nổ máy, hỏng piston.
- Bỏ qua đèn Check Engine: Nhiều tài xế tiếp tục chạy khi đèn sáng, dẫn đến hư hỏng nặng ở bộ chuyển đổi xúc tác hoặc động cơ.
- Không cập nhật firmware (nếu có): Một số hãng phát hành bản cập nhật ECU để khắc phục lỗi hoặc cải thiện vận hành, nhưng chủ xe thường bỏ qua.
- An toàn điện: Luôn ngắt kết nối ắc quy trước khi tháo ECU hoặc can thiệp hệ thống điện. Để yên xe tối thiểu 5 phút sau khi tắt máy để tụ điện xả hết.

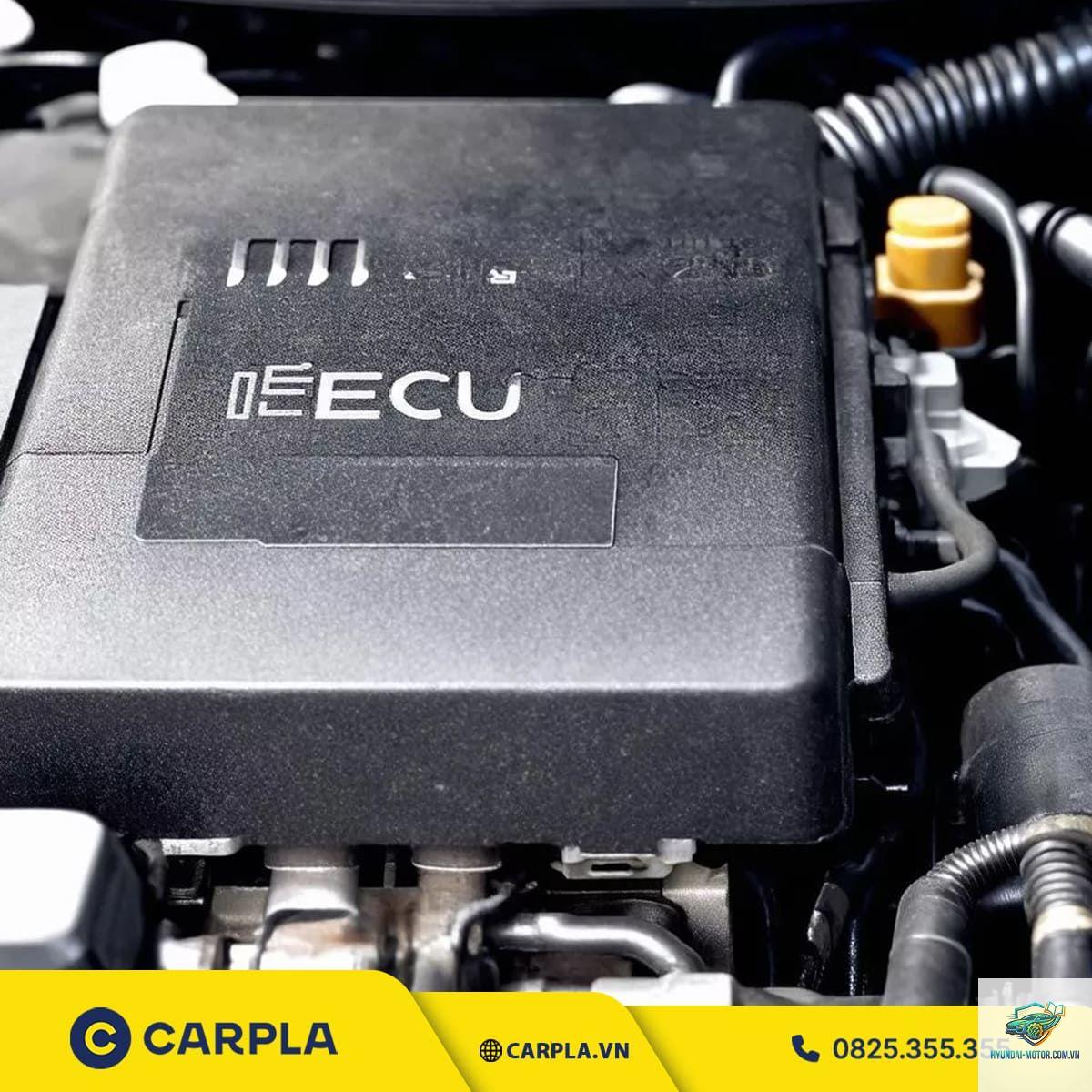

- Môi trường khô ráo: ECU thường đặt trong hộp kín hoặc gần ốp sườn. Tránh để nước hoặc hóa chất len vào đầu nối.
- Dụng cụ chuyên dụng: Khi chẩn đoán lỗi ECU, nên dùng máy scan OBD-II chính hãng hoặc tương thích. Các máy rẻ tiền có thể không đọc đúng mã lỗi.
- Sao lưu dữ liệu: Trước khi nâng cấp firmware ECU, kỹ thuật viên nên sao lưu file gốc để phòng trường hợp cần khôi phục.
- Địa chỉ sửa chữa uy tín: ECU hư hỏng nên được kiểm tra bởi các trung tâm chuyên nghiệp, tránh thay thế linh kiện không đúng chuẩn.
Cổng Giao Tiếp (I/O Ports)
Các chân tín hiệu kết nối với cảm biến (nhiệt độ nước, vị trí bướm ga, oxy…) và bộ chấp hành (kim phun, bộ điều khiển van, bugi…). Tín hiệu có thể là analog hoặc kỹ thuật số.
Mạch Điều Khiển (Driver Circuit)
Bộ khuếch đại tín hiệu để đủ công suất điều khiển các thiết bị như kim phun nhiên liệu (thường dùng dòng điện cao hoặc xung PWM).
Chức Năng Của ECU Trong Ô Tô
Điều Khiển Phun Nhiên Liệu (Fuel Injection Control)
ECU tính toán lượng nhiên liệu cần phun dựa trên lưu lượng gió nạp, tốc độ động cơ, vị trí bướm ga và nồng độ oxy trong khí xả. Mục tiêu là duy trì tỷ lệ hòa khí lý tưởng (~14,7:1 đối với xăng) để tối ưu công suất và giảm phát thải.
Điều Khiển Thời Điểm Đánh Lửa (Ignition Timing Control)
ECU quyết định thời điểm bugi đánh lửa dựa trên tốc độ vòng quay, tải động cơ và chất lượng nhiên liệu. Việc canh chỉnh chính xác giúp tăng hiệu suất đốt cháy, giảm kích nổ và tiết kiệm xăng.
Quản Lý Van Tuần Hoàn Khí Xả (EGR Control)
ECU điều khiển van EGR mở/đóng để tái tuần hoàn một phần khí xả trở lại buồng đốt, hạ nhiệt độ cháy và giảm hình thành NOx.
Kiểm Soát Tốc Độ Cầm Chừng (Idle Speed Control)
Khi nhả chân ga, ECU duy trì tốc độ vòng quay ổn định quanh 700–900 rpm bằng cách điều chỉnh van không tải (IAC) hoặc bướm ga điện tử.
Giám Sát Và Báo Lỗi (Diagnostic Monitoring)
ECU liên tục kiểm tra tín hiệu từ các cảm biến. Nếu phát hiện bất thường, nó lưu mã lỗi (DTC) trong bộ nhớ và bật đèn Check Engine trên taplo. Người thợ có thể đọc mã lỗi qua cổng OBD-II để chẩn đoán sự cố.
Hỗ Trợ Các Hệ Thống Phụ Trợ
Ngày nay, ECU không chỉ điều khiển động cơ mà còn phối hợp với hộp số (TCM), hệ thống phanh ABS, kiểm soát lực kéo (TCS) và hệ thống ổn định thân xe (ESP). Một số xe còn tích hợp ECU quản lý pin hybrid hoặc sạc điện.
Phân Loại ECU Phổ Biến
| Loại ECU | Chức Năng Chính | Ví Dụ Ứng Dụng |
|---|---|---|
| ECU Động Cơ (Engine ECU/ECM) | Kiểm soát phun nhiên liệu, đánh lửa, EGR, van không tải | Tất cả xe xăng/diesel hiện đại |
| TCU (Transmission Control Unit) | Điều khiển hộp số tự động sang số | Xe hộp số tự động AT, CVT, DSG |
| BCM (Body Control Module) | Quản lý thiết bị thân xe: đèn, gạt mưa, cửa kính, khóa trung tâm | Xe du lịch hạng phổ thông |
| ABS/ESP Control Unit | Kiểm soát phanh chống bó cứng và ổn định điện tử | Hầu hết xe từ 2010 trở lại |
| ECU Hybrid/Điện | Quản lý động cơ điện, pin, tái sinh năng lượng | Xe hybrid, xe thuần điện |
Ngoài ra, còn có các ECU chuyên dụng như SRS (túi khí), HVAC (điều hòa), Parking Assist (hỗ trợ đỗ xe) và nhiều module điều khiển điện tử khác.
Nguyên Lý Hoạt Động Của ECU
ECU hoạt động theo một vòng lặp khép kín (closed-loop) với tốc độ rất nhanh. Quá trình có thể tóm tắt qua các bước sau:
Quá trình này diễn ra hàng nghìn lần mỗi giây, đảm bảo động cơ vận hành trơn tru trong mọi điều kiện tải và tốc độ.
Lợi Ích Của ECU So Với Hệ Thống Cơ Khí Truyền Thống
Hạn Chế Và Rủi Ro Liên Quan Đến ECU
Mặc dù ECU mang lại nhiều lợi ích, nó cũng có những điểm yếu cần biết:
So Sánh ECU Với ECM Và PCM
Nhiều người dùng nhầm lẫn giữa các thuật ngữ ECU (Engine Control Unit), ECM (Engine Control Module) và PCM (Powertrain Control Module). Ngày nay, PCM ngày càng phổ biến trên các dòng xe tiết kiệm chi phí.
Ứng Dụng Thực Tế Của ECU Trong Đời Sống
Trên Xe Máy
Xe máy phun xăng điện tử hiện đại (PGM-FI của Honda, DCP-FI của Yamaha) đều sử dụng ECU cỡ nhỏ. ECU xe máy quản lý lượng xăng phun, thời điểm đánh lửa và đôi khi là kiểm soát chống trộm (immobilizer).
Trong Xe Tải Và Máy Công Trình
ECU trên xe tải diesel Common Rail điều khiển áp suất nhiên liệu cao (lên đến 2000 bar), phun nhiều lần trong một chu kỳ để giảm ồn và tối ưu mô-men xoắn.
Trên Xe Đua Và Xe Độ
Các dòng ECU programmable (ví dụ MoTeC, Haltech, Link ECU) cho phép người dùng tự lập trình toàn bộ bản đồ, thay đổi thuật toán và ghi log dữ liệu để tinh chỉnh hiệu suất cao nhất.

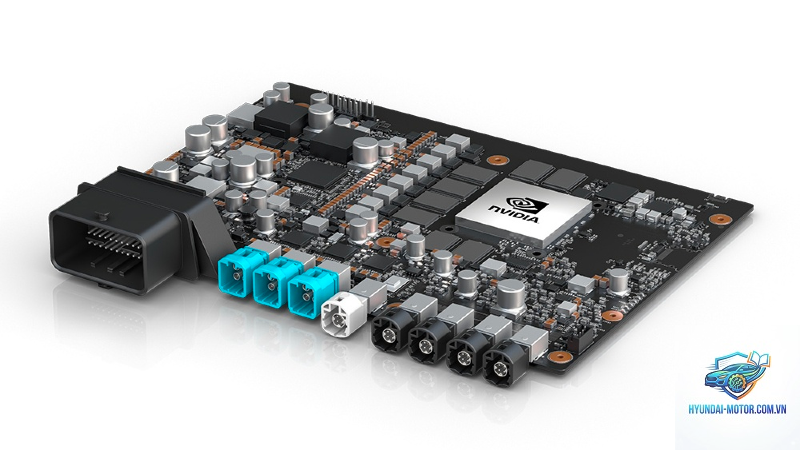

Tương Lai: ECU Và AI/Cloud
Một số hãng xe đang phát triển ECU kết nối đám mây, có thể tự học thói quen lái và điều chỉnh tham số phun nhiên liệu để tối ưu tiết kiệm hơn. Tuy nhiên, lo ngại về bảo mật và quyền riêng tư vẫn là thách thức.
Sai Lầm Thường Gặp Khi Sử Dụng Và Bảo Dưỡng ECU
Lưu Ý Quan Trọng Khi Làm Việc Với ECU
Các Câu Hỏi Thường Gặp Về ECU (FAQ)
ECU có thể sửa chữa được không nếu bị cháy?

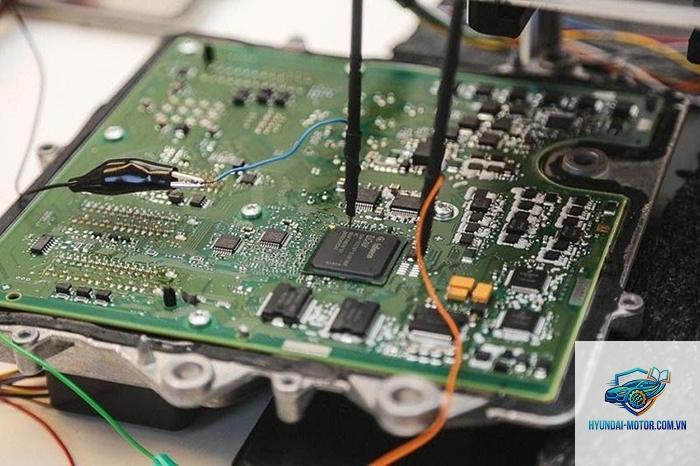

Có, tùy mức độ hư hỏng. Nếu chỉ cháy linh kiện đầu nối hoặc tụ lọc, thợ có thể thay thế. Tuy nhiên nếu vi xử lý hoặc ROM bị hỏng, thường phải thay ECU mới hoặc mua module remanufactured.
Tuổi thọ trung bình của ECU ô tô là bao lâu?
ECU không có bộ phận cơ khí hao mòn, có thể hoạt động ổn định từ 10–15 năm nếu điều kiện môi trường tốt. Tuy nhiên, các linh kiện điện tử có thể suy giảm theo thời gian hoặc bị ảnh hưởng bởi nhiệt độ, ẩm ướt.
ECU có ảnh hưởng đến mức tiêu hao nhiên liệu không?
Rất lớn. ECU chịu trách nhiệm điều khiển phun nhiên liệu, nếu bị lỗi hoặc sai thông số, mức tiêu thụ có thể tăng 20–30% so với bình thường. Ngược lại, một ECU hoạt động tốt giúp tiết kiệm xăng tối ưu.
Có thể thay ECU từ xe khác vào xe của mình không?
Không nên. ECU được lập trình riêng cho từng model xe với các thông số động cơ, cảm biến và hộp số khác nhau. Việc thay ECU không đúng code sẽ gây ra lỗi nghiêm trọng. Phải thực hiện ghép nối (coding) hoặc clone dữ liệu từ ECU cũ.
Đèn Check Engine sáng có nhất thiết phải thay ECU không?
Không. Đèn Check Engine chỉ báo hiệu có mã lỗi trong bộ nhớ. Nguyên nhân có thể từ cảm biến hỏng, dây điện đứt hoặc bộ chấp hành yếu. Chỉ khi các biện pháp thay thế linh kiện không giải quyết được mới nghĩ đến lỗi ECU.
ECU xe máy có giống với ECU ô tô không?
Về nguyên lý thì giống nhưng đơn giản hơn nhiều. ECU xe máy thường chỉ có một vi điều khiển 8-bit hoặc 16-bit, ít cảm biến hơn và không có các chức năng như OBD hay điều khiển hộp số. Tốc độ xử lý cũng thấp hơn.
Kết Luận
ECU là một bộ phận không thể thiếu của ô tô và xe máy hiện đại, đảm nhận vai trò điều khiển chính xác mọi khía cạnh vận hành của động cơ từ phun xăng, đánh lửa đến kiểm soát khí thải. Hiểu rõ ecu là gì, cách hoạt động và những yếu tố ảnh hưởng sẽ giúp người dùng bảo dưỡng xe tốt hơn, tránh những lỗi không đáng có và tối ưu tuổi thọ của hệ thống truyền động. Nếu bạn gặp bất kỳ dấu hiệu bất thường như xe giật, khó nổ, tiêu hao nhiên liệu tăng đột ngột, hãy nhanh chóng đưa xe đến trung tâm sửa chữa có máy chẩn đoán để kiểm tra ECU và các cảm biến liên quan. Điều này không chỉ tiết kiệm chi phí về lâu dài mà còn đảm bảo an toàn cho bạn trên mọi hành trình.
