Trong bất kỳ hệ thống kỹ thuật nào, từ dây chuyền sản xuất tự động, mạng truyền thông, đồ họa máy tính, đến các thiết bị âm thanh, khái niệm misaligned timing (sai lệch thời gian) đều đóng vai trò then chốt. Misaligned timing là gì? Đó là trạng thái khi các tín hiệu, xung nhịp, hoặc sự kiện trong một hệ thống không xảy ra đồng bộ theo đúng thứ tự hoặc thời điểm dự kiến. Sai lệch này có thể gây ra lỗi dữ liệu, giảm hiệu suất, hoặc thậm chí phá hỏng toàn bộ quy trình. Bài viết này sẽ đưa bạn từ định nghĩa cơ bản đến phân tích chuyên sâu, giúp bạn nhận diện và xử lý vấn đề misaligned timing hiệu quả.
1. Bản Chất Của Misaligned Timing – Định Nghĩa Chi Tiết
Misaligned timing là thuật ngữ dùng để chỉ sự chênh lệch về thời điểm hoặc pha giữa các tín hiệu cần hoạt động đồng bộ với nhau. Trong kỹ thuật số, mỗi linh kiện như CPU, RAM, bus dữ liệu đều chạy theo một xung nhịp (clock). Khi xung nhịp của các thành phần không khớp nhau, dữ liệu có thể bị đọc sai hoặc mất. Trong các lĩnh vực khác như sản xuất, misaligned timing là khi các bước vận hành không đúng trình tự hoặc không khớp thời gian, gây đình trệ hoặc lỗi sản phẩm.
Trong kỹ thuật số: Sai lệch giữa clock của CPU và memory controller.
Trong âm thanh: Độ trễ giữa các kênh trong hệ thống đa kênh.
Trong video: Khung hình và âm thanh không đồng bộ (lip-sync error).
Trong mạng: Các gói tin đến không đúng thứ tự hoặc bị trễ không đồng đều.
2. Phân Loại Misaligned Timing Theo Nguyên Nhân
2.1. Sai Lệch Xung Nhịp (Clock Skew)

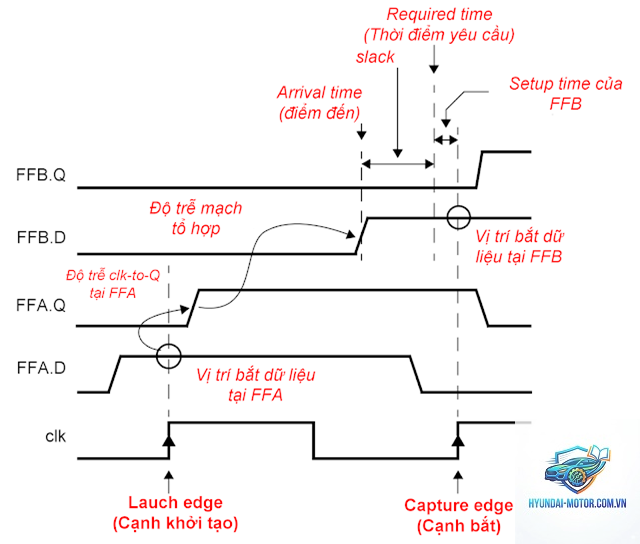

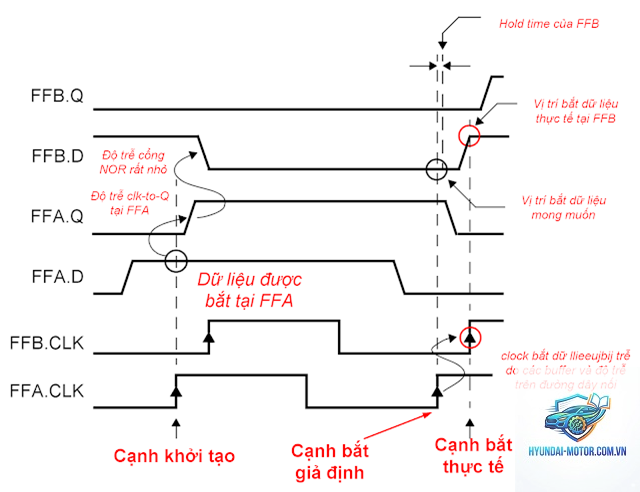

Đây là dạng phổ biến trong các mạch điện tử, khi tín hiệu clock đến các flip-flop khác nhau ở thời điểm khác nhau do độ dài đường dây hoặc điện dung ký sinh. Clock skew có thể dẫn đến setup time hoặc hold time violation, gây lỗi logic.
2.2. Sai Lệch Do Độ Trễ Truyền Dẫn (Propagation Delay)
Khi tín hiệu truyền qua các cổng logic hoặc dây dẫn, thời gian lan truyền khác nhau giữa các nhánh tạo ra misaligned timing. Điều này đặc biệt nghiêm trọng trong các mạch tổ hợp phức tạp.
2.3. Sai Lệch Do Sự Khác Biệt Tần Số (Frequency Mismatch)
Khi hai hệ thống hoạt động ở tần số xung nhịp khác nhau (ví dụ: card đồ họa và màn hình không đồng bộ), các sự kiện không thể đồng bộ hoàn hảo. V-sync và G-Sync ra đời để giải quyết vấn đề này.
2.4. Sai Lệch Do Điều Kiện Nhiệt, Điện Áp (PVT Variation)
Trong sản xuất bán dẫn, quá trình (process), điện áp (voltage), nhiệt độ (temperature) thay đổi làm thay đổi tốc độ đóng cắt của transistor, gây misaligned timing ngay cả khi thiết kế ban đầu đã được tối ưu.
3. Hậu Quả Của Misaligned Timing Trong Các Lĩnh Vực
Lĩnh vực
Hậu quả cụ thể
Thiết kế vi mạch
Lỗi setup/hold time, dữ liệu ghi sai, chip không hoạt động ở tần số dự kiến
Hệ thống nhúng
I2C, SPI giao tiếp sai, treo vi điều khiển, mất dữ liệu
Sản xuất công nghiệp
Robot mất đồng bộ, sản phẩm lỗi, dây chuyền dừng đột ngột
Âm thanh chuyên nghiệp
Latency giữa các track, nhiễu phase, chất lượng âm thanh kém
Streaming và video
Môi khớp môi, khán giả khó chịu, trải nghiệm người dùng giảm
Truyền thông mạng
Packet loss, jitter, mất đồng bộ trong giao thức thời gian thực (VoIP, video call)
4. So Sánh Misaligned Timing Với Aligned Timing
Aligned timing là trạng thái lý tưởng khi mọi sự kiện xảy ra đúng thời điểm. Misaligned timing là ngược lại.
Hiệu suất: Hệ thống aligned timing hoạt động ở tần số tối đa ổn định; misaligned timing buộc phải giảm tần số hoặc thêm buffer.
Chi phí: Thiết kế cho aligned timing đòi hỏi layout chặt chẽ, dây dẫn cân bằng, chip đắt hơn; misaligned timing tiết kiệm chi phí nhưng chấp nhận rủi ro lỗi.
5. Các Phương Pháp Phát Hiện Và Đo Lường Misaligned Timing
Để xác định có misaligned timing hay không, kỹ sư dùng các công cụ và kỹ thuật sau:
Dao động ký số (Oscilloscope): Quan sát đồ thị thời gian giữa các tín hiệu clock và data.
Phân tích tĩnh thời gian (Static Timing Analysis – STA): Sử dụng phần mềm chuyên dụng (Synopsys PrimeTime, Cadence Tempus) để kiểm tra các ràng buộc thời gian.
Logic Analyzer: Ghi lại dạng sóng của nhiều tín hiệu song song phát hiện thứ tự sai.
Spectrum Analyzer: Đo jitter và phase noise – nguyên nhân gây misaligned timing trong tín hiệu clock.
Mô phỏng Post-layout: Chạy mô phỏng sau khi layout để kiểm tra timing thực tế dưới ảnh hưởng PVT.
6. Ứng Dụng Thực Tế – Cách Khắc Phục Misaligned Timing
6.1. Trong Thiết Kế Vi Mạch
Kỹ sư sử dụng clock tree synthesis (CTS) để cân bằng độ trễ đến các flip-flop. Chèn buffer, tạo H-tree hoặc X-tree giúp giảm clock skew. Đồng thời, retiming technique dịch chuyển các flip-flop giữa các tầng logic để thỏa mãn timing.
6.2. Trong Sản Xuất Nhà Máy
Đồng bộ hóa robot và băng chuyền bằng cách sử dụng bộ điều khiển PLC với clock đồng bộ (IEEE 1588 Precision Time Protocol). Cảm biến kiểm tra thời gian thực (real-time timing sensor) phát hiện misaligned timing và điều chỉnh ngay lập tức.
6.3. Trong Hệ Thống Âm Thanh Số
Sử dụng word clock để đồng bộ các thiết bị âm thanh (interface, converter). Buffer size phải được cấu hình phù hợp để tránh overrun/underrun. Trong DAW, plug-in delay compensation tự động bù trừ độ trễ giữa các track.
6.4. Trong Môi Trường Mạng
Triển khai giao thức PTP (Precision Time Protocol) cho các hệ thống thời gian thực như audio/video bridging. Sử dụng jitter buffer để giảm ảnh hưởng của misaligned timing do mạng gây ra.
7. Sai Lầm Thường Gặp Liên Quan Đến Misaligned Timing
Bỏ qua phân tích corner case: Chỉ kiểm tra timing ở điều kiện lý tưởng, bỏ qua các trường hợp xấu nhất (worst-case) dẫn đến lỗi khi vận hành thực.
Không tính đến độ trễ do nhiệt: Nhiệt độ thay đổi làm tăng độ trễ, gây misaligned timing nếu không có margin.
Buffer quá mức: Thêm buffer để khắc phục lại tạo ra skew mới do độ trễ tích lũy.
Lạm dụng asynchronous design: Thiết kế không đồng bộ phức tạp dễ gây metastability nếu misaligned timing không được xử lý.
Không kiểm tra timing sau layout: Chỉ mô phỏng trước layout, bỏ qua ảnh hưởng của đường dẫn thực tế.
8. Lưu Ý Quan Trọng Khi Làm Việc Với Misaligned Timing
Mỗi hệ thống có ngưỡng chịu đựng misaligned timing khác nhau. Với mạch kỹ thuật số, setup time và hold time là các thông số cần tuân thủ nghiêm ngặt. Trong sản xuất, tolerance window là cửa sổ thời gian cho phép sai lệch trước khi gây lỗi sản phẩm. Khi thiết kế hệ thống, hãy luôn thêm margin 10-20% so với yêu cầu tối thiểu để bù đắp biến động.
Sử dụng clock gating thông minh để giảm power và hạn chế noise làm trầm trọng thêm misaligned timing. Các kỹ thuật adaptive voltage scaling (AVS) tự động điều chỉnh điện áp theo nhiệt độ giúp duy trì timing ổn định.
9. Câu Hỏi Thường Gặp (FAQ)
Misaligned timing khác jitter ở điểm nào?
Jitter là sự biến động ngẫu nhiên của cạnh xung clock theo thời gian, còn misaligned timing là độ lệch tĩnh hoặc động giữa hai tín hiệu. Jitter gây ra misaligned timing nhưng không phải lúc nào cũng vậy.
Làm thế nào để kiểm tra misaligned timing trong mạch FPGA?
Dùng phần mềm của nhà sản xuất (Vivado Timing Analyzer, Quartus Prime TimeQuest) để chạy STA. Báo cáo timing sẽ chỉ ra các đường dẫn vi phạm setup/hold time.
Có thể sửa misaligned timing bằng phần mềm không?
Trong một số trường hợp như stream video, có thể dùng software buffering hoặc interpolation để bù trễ. Tuy nhiên, với phần cứng, thường phải sửa ở tầng vật lý (layout, thêm buffer, thay đổi routing).
Misaligned timing có ảnh hưởng gì đến tốc độ xử lý CPU?
Có. Nếu timing giữa core và memory controller bị lệch, CPU phải chờ longer latency, giảm IPC (instruction per clock). Overclocking không ổn định thường do misaligned timing.
Nguyên nhân chính gây misaligned timing trong PCB là gì?
Độ dài vết đồng không bằng nhau giữa các tín hiệu, sự khác biệt về lớp dielectric, lỗi via, và nguồn điện không ổn định.
Kết Luận
Hiểu rõ misaligned timing là gì và cách nó ảnh hưởng đến hệ thống là yếu tố sống còn trong thiết kế kỹ thuật hiện đại. Từ vi mạch nhỏ bé đến dây chuyền sản xuất khổng lồ, việc phát hiện và khắc phục sai lệch thời gian giúp tăng độ tin cậy, hiệu suất và tuổi thọ thiết bị. Đừng xem nhẹ timing – nó là nhịp đập của mọi hệ thống số. Hãy áp dụng các phương pháp phân tích và biện pháp khắc phục phù hợp để đảm bảo mọi tín hiệu luôn đồng bộ hoàn hảo.
