Trong thế giới công nghệ hiện đại, pin là nguồn năng lượng không thể thiếu cho hàng loạt thiết bị từ điện thoại, laptop đến xe điện. Một thuật ngữ thường xuyên xuất hiện nhưng không phải ai cũng hiểu rõ là “cell pin”. Vậy cell pin là gì? Bài viết này sẽ giải thích chi tiết từ khái niệm cơ bản, cấu tạo, phân loại cho đến các ứng dụng chuyên sâu, giúp bạn đọc nắm vững kiến thức nền tảng về tế bào pin – đơn vị cốt lõi tạo nên mọi hệ thống lưu trữ năng lượng.
Cell Pin Là Gì? Định Nghĩa Và Bản Chất
Cell pin, hay còn gọi là tế bào pin, là đơn vị điện hóa cơ bản nhất có khả năng chuyển đổi năng lượng hóa học thành điện năng thông qua phản ứng oxy hóa khử. Mỗi cell pin bao gồm ba thành phần chính: cực âm (anode), cực dương (cathode) và chất điện phân (electrolyte). Khi kết nối với một mạch ngoài, các electron di chuyển từ cực âm sang cực dương, tạo ra dòng điện một chiều.

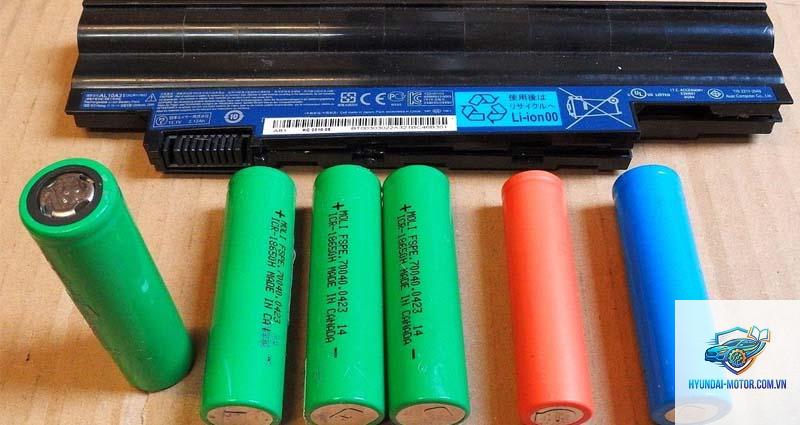

Khác với khái niệm “pin” (battery) thường dùng để chỉ một tập hợp nhiều cell pin ghép nối tiếp hoặc song song, một cell pin đơn lẻ là khối xây dựng nhỏ nhất. Ví dụ, viên pin AA thông thường thực chất là một cell pin đơn, trong khi pin laptop 11.1V thường là cụm 3 cell pin 3.7V mắc nối tiếp. Hiểu rõ cell pin là gì giúp bạn phân biệt được cấp độ linh kiện và sản phẩm hoàn chỉnh.

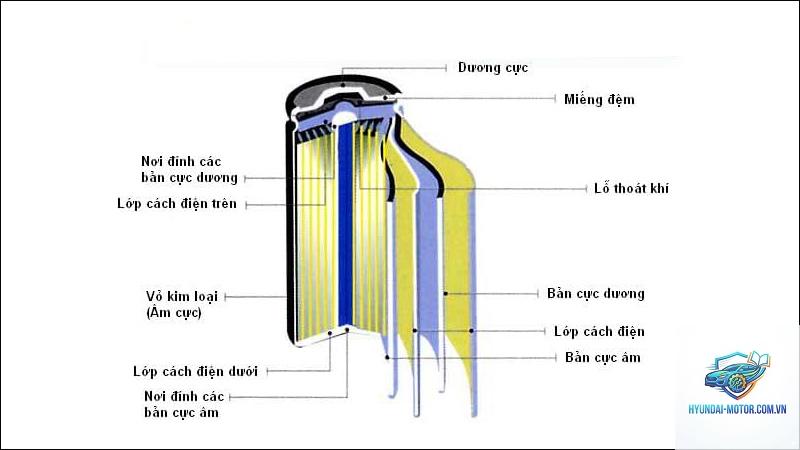

Cấu Tạo Chi Tiết Của Một Cell Pin
Mỗi cell pin hoạt động dựa trên nguyên lý điện hóa. Cụ thể:
- Cực âm (Anode): Vật liệu có thế điện cực thấp, dễ nhường electron. Ví dụ: graphite trong pin Lithium-ion, kẽm trong pin kiềm.
- Cực dương (Cathode): Vật liệu có thế điện cực cao, dễ nhận electron. Ví dụ: Lithium cobalt oxide (LiCoO2), mangan dioxide (MnO2).
- Chất điện phân (Electrolyte): Môi trường dẫn ion giữa hai cực, có thể là dung dịch lỏng, gel hoặc polymer rắn. Không cho phép electron đi qua trực tiếp bên trong pin.
- Bộ phân tách (Separator): Màng mỏng ngăn cách hai cực đề phòng ngắn mạch, chỉ cho phép ion đi qua.
- Điện áp danh định (Nominal Voltage): Điện áp trung bình khi pin xả ở dòng trung bình.
- Dung lượng (Capacity): Lượng điện tích có thể giải phóng, tính bằng mAh hoặc Ah.
- Dòng xả tối đa (Maximum Discharge Current): Dòng lớn nhất cell có thể cung cấp an toàn (thường tính bằng C-rate).
- Dòng sạc tối đa: Dòng lớn nhất cho phép nạp lại (chỉ với pin sạc).
- Nội trở (Internal Resistance): Điện trở bên trong cell, ảnh hưởng đến hiệu suất và nhiệt sinh ra.
- Tuổi thọ chu kỳ (Cycle Life): Số lần sạc/xả trước khi dung lượng giảm dưới mức quy định (thường 80%).
- Mật độ năng lượng cao nhất trong các loại pin sạc thương mại.
- Tuổi thọ chu kỳ tốt (500-2000 chu kỳ tùy chủng loại).
- Tốc độ tự xả thấp (khoảng 5%/tháng).
- Không có hiệu ứng nhớ, có thể sạc bất kỳ lúc nào.
- Điện áp cao trên mỗi cell, giảm số lượng cell cần nối tiếp.
- Nhạy cảm với nhiệt độ cao, có nguy cơ cháy nổ nếu đoản mạch hoặc sạc quá tải.
- Yêu cầu mạch bảo vệ phức tạp (BMS) để kiểm soát sạc/xả.
- Giá thành cao hơn so với pin kiềm hoặc NiMH.
- Phụ thuộc vào nguyên liệu lithium, cobalt có nguồn cung hạn chế.
- Kiểm tra thông số kỹ thuật: Điện áp danh định, dung lượng, dòng xả liên tục tối đa, dòng sạc cho phép.
- Mua từ nhà sản xuất uy tín: Samsung, LG, Panasonic, Sony (Murata), Sanyo, EVE, Lishen. Tránh hàng trôi nổi không rõ nguồn gốc.
- Sử dụng BMS (Battery Management System): Với bất kỳ battery pack nhiều cell, cần mạch quản lý để cân bằng điện áp, bảo vệ quá dòng, quá nhiệt.
- Bảo quản đúng cách: Nếu không dùng lâu, sạc cell Li-ion đến khoảng 40-50% dung lượng, bảo quản nơi mát.
- Tái chế đúng nơi quy định: Không vứt cell pin vào thùng rác sinh hoạt vì nguy cơ cháy và ô nhiễm kim loại nặng.
Điện áp danh định của một cell pin phụ thuộc vào cặp vật liệu điện hóa. Ví dụ: cell pin Lithium-ion có điện áp danh định 3.6V–3.7V, trong khi cell pin NiMH (Nickel-Metal Hydride) chỉ 1.2V. Dung lượng của cell pin được đo bằng Ah (Ampere-giờ) hoặc mAh, thể hiện lượng điện tích mà cell có thể giải phóng trong một giờ.
Phân Loại Cell Pin Phổ Biến Hiện Nay
Hiểu cell pin là gì không thể thiếu việc phân loại chúng dựa trên hóa chất và cấu trúc. Cell Pin Lithium-ion (Li-ion)
Đây là loại cell pin phổ biến nhất trong thiết bị di động, laptop, xe điện. Điện áp danh định 3.6V–3.7V, dung lượng cao, mật độ năng lượng lớn (150-250 Wh/kg). Các dạng phổ biến: 18650, 21700, 26650, pouch (dạng túi mềm). Li-ion có tốc độ tự xả thấp (khoảng 5%/tháng) và không có hiệu ứng nhớ.
2. Cell Pin Nickel-Metal Hydride (NiMH)
Loại pin sạc thay thế cho Ni-Cd trước đây. Điện áp danh định 1.2V. Dung lượng khá cao, nhưng mật độ năng lượng thấp hơn Li-ion. Thường dùng trong các thiết bị gia dụng như đồ chơi, đèn pin, máy ảnh. Có hiệu ứng nhớ nhẹ nếu không xả hết trước khi sạc.
3. Cell Pin Nickel-Cadmium (Ni-Cd)
Loại pin cũ hơn, điện áp danh định 1.2V, độ bền cao, chịu được nhiệt độ khắt nghiệt. Tuy nhiên có hiệu ứng nhớ nặng, dung lượng thấp hơn NiMH. Cadmium là kim loại nặng độc hại nên hiện nay bị hạn chế sử dụng theo tiêu chuẩn RoHS.
4. Cell Pin Kiềm (Alkaline) Dùng Một Lần
Loại cell pin không sạc phổ biến nhất trong pin AA, AAA, C, D. Điện áp danh định 1.5V. Chi phí thấp, an toàn, dễ mua. Tuy nhiên không thể sạc lại nên tạo ra rác thải nếu sử dụng nhiều.
| Loại Cell Pin | Điện áp danh định | Mật độ năng lượng (Wh/kg) | Sạc lại? |
|---|---|---|---|
| Lithium-ion (Li-ion) | 3.6–3.7V | 150–250 | Có |
| Nickel-Metal Hydride (NiMH) | 1.2V | 60–120 | Có |
| Nickel-Cadmium (Ni-Cd) | 1.2V | 40–60 | Có |
| Kiềm (Alkaline) | 1.5V | 80–100 | Không |
Nguyên Lý Hoạt Động Của Cell Pin
Khi một cell pin được kết nối với thiết bị tiêu thụ điện, phản ứng hóa học bắt đầu xảy ra. Tại cực âm, các nguyên tử nhường electron, tạo ra ion dương đi qua chất điện phân đến cực dương. Các electron không thể đi qua chất điện phân nên buộc phải di chuyển qua mạch ngoài, tạo ra dòng điện. Ở cực dương, ion dương kết hợp với electron và chất điện phân để hoàn thành phản ứng.
Với pin sạc (secondary cell), quá trình này có thể đảo ngược khi cấp dòng điện từ ngoài vào. Lúc đó các phản ứng diễn ra theo chiều ngược lại, khôi phục lại hóa chất ban đầu. Với pin không sạc (primary cell), phản ứng là một chiều không đảo ngược được.
Các Thông Số Kỹ Thuật Quan Trọng Của Cell Pin
So Sánh Cell Pin Với Battery Pack

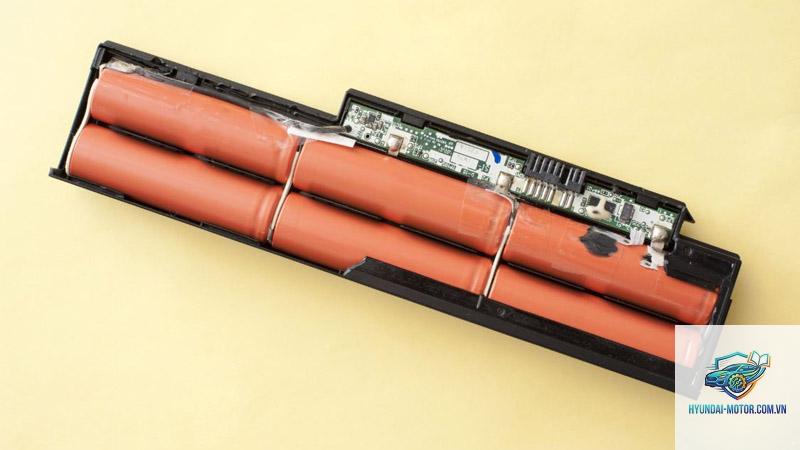

Nhiều người nhầm lẫn giữa cell pin và cụm pin (battery pack). Một cell pin là đơn vị độc lập, trong khi battery pack là tổ hợp nhiều cell pin ghép nối tiếp (serial) để tăng điện áp, hoặc song song (parallel) để tăng dung lượng. Ví dụ, pin xe đạp điện 36V thường dùng 10 cell pin Li-ion 18650 (3.6V) mắc nối tiếp. Pin laptop thường dùng 6 cell mắc dạng 3S2P (3 nối tiếp tạo 10.8V, 2 song song tăng dung lượng gấp đôi).
Battery pack bao gồm thêm mạch bảo vệ (BMS), vỏ, kết nối và cảm biến nhiệt. Cell pin đơn thường chỉ có hai cực âm dương đơn thuần. Vậy nên khi hỏi cell pin là gì, cần phân biệt rõ với khái niệm “cục pin” mà người dùng hay gọi hàng ngày.
Ứng Dụng Thực Tế Của Cell Pin Trong Đời Sống
Thiết Bị Di Động Và Điện Tử
Hầu hết smartphone sử dụng cell pin Li-ion dạng pouch (polymer) để mỏng nhẹ. Máy tính bảng, laptop dùng cell 18650 hoặc 21700 định dạng hình trụ hoặc pouch. Cell pin cung cấp nguồn di động cho các thiết bị này hoạt động trong nhiều giờ.
Xe Điện Và Xe Máy Điện
Xe Tesla sử dụng hàng nghìn cell 18650 hoặc 21700 đóng gói thành module. Xe đạp điện, xe máy điện dùng cell pin LiFePO4 hoặc Li-ion 18650. Việc hiểu rõ cell pin là gì giúp người dùng đánh giá được chất lượng pin xe và khả năng thay thế.
Hệ Thống Lưu Trữ Năng Lượng (ESS)
Các hệ thống pin mặt trời gia đình dùng cell pin Li-ion hoặc LFP (Lithium Iron Phosphate) đóng trong tủ pin. Cell pin Li-ion cho phép lưu trữ năng lượng vào ban ngày và xả ra vào buổi tối. Dung lượng thường tính bằng kWh với hàng trăm cell.
Đồ Chơi, Dụng Cụ Cầm Tay
Pin AA, AAA dạng cell pin kiềm hoặc NiMH sử dụng trong remote, đồ chơi trẻ em, đèn pin. Các máy khoan, máy cắt cỏ không dây dùng cell Li-ion hoặc Ni-Cd.
Lợi Ích Và Hạn Chế Của Các Loại Cell Pin
Lợi ích vượt trội của cell pin Li-ion
Hạn chế cần lưu ý
Với cell pin NiMH, ưu điểm là an toàn hơn, chi phí thấp hơn Li-ion, nhưng dung lượng nhỏ hơn và có hiệu ứng nhớ nhẹ. Pin kiềm rẻ nhất nhưng không thể sạc lại, gây lãng phí và ô nhiễm môi trường.
Sai Lầm Thường Gặp Khi Sử Dụng Cell Pin Và Cách Tránh
Sai lầm 1: Sử dụng nhiều cell pin cũ mới khác loại
Khi ghép các cell pin khác dung lượng, khác hóa chất hoặc khác tuổi thọ vào cùng một battery pack, sự chênh lệch nội trở và dung lượng gây ra xả/sạc không đồng đều. Hệ quả là một số cell bị sạc quá mức hoặc xả cạn sớm, dẫn đến hư hỏng hoặc nguy hiểm. Chỉ nên ghép các cell pin đồng bộ về model, lô sản xuất, dung lượng và nội trở.
Sai lầm 2: Sạc cell pin Li-ion quá dòng hoặc quá áp
Nhiều người dùng bộ sạc không đúng chuẩn cho pin 18650. Việc sạc với dòng cao hơn mức quy định sinh nhiệt lớn, làm hỏng cấu trúc điện cực và tăng nguy cơ cháy. Luôn dùng sạc chuyên dụng có chế độ CC/CV (constant current/constant voltage) và giới hạn điện áp 4.2V (với Li-ion chuẩn).
Sai lầm 3: Để cell pin ở nhiệt độ quá cao hoặc quá thấp
Nhiệt độ trên 45°C làm tăng tốc độ phân hủy chất điện phân. Dưới 0°C, điện trở trong tăng, dung lượng giảm mạnh. Bảo quản cell pin ở nơi khô ráo, nhiệt độ 15°C–25°C giúp kéo dài tuổi thọ.
Sai lầm 4: Xả pin kiệt hoàn toàn trước khi sạc (với Li-ion)
Pin Li-ion không có hiệu ứng nhớ, việc xả quá sâu (dưới 2.5V) có thể gây hỏng vĩnh viễn cấu trúc electrode. Nên sạc khi dung lượng còn 20%–30% để đảm bảo tuổi thọ chu kỳ tối ưu.
Lưu Ý Quan Trọng Khi Mua Và Sử Dụng Cell Pin
Câu Hỏi Thường Gặp Về Cell Pin
Cell pin 18650 là gì?
Cell 18650 là một loại cell pin Li-ion hình trụ, đường kính 18mm, chiều dài 65mm. Đây là chuẩn phổ biến nhất trong laptop, xe điện và dụng cụ cầm tay. Điện áp danh định 3.6-3.7V, dung lượng thường từ 1500mAh đến 3500mAh.
Sự khác nhau giữa cell pin và pin thường?
Cell pin là đơn vị cơ bản. “Pin thường” mà người dùng nói có thể là cell pin đơn (pin AA) hoặc battery pack (pin laptop). Một battery pack chứa nhiều cell pin liên kết với nhau.
Làm thế nào để kiểm tra cell pin còn tốt hay hỏng?
Có thể đo điện áp hở mạch bằng đồng hồ VOM. Pin Li-ion dưới 2.5V thường đã hỏng không dùng được. Đo nội trở (internal resistance) – cell có nội trở > 100mOhm thường bị già yếu. Hoặc kiểm tra bằng thiết bị xả thử nghiệm dung lượng.
Cell pin có tự phát nổ không?
Cell pin Li-ion có thể phát nổ nếu bị chập, sạc quá áp, sạc quá dòng, hoặc thủng vỏ. Các cell chính hãng có van an toàn và cơ chế bảo vệ. Tuy nhiên nếu sử dụng không đúng cách, nguy cơ cháy nổ luôn hiện hữu.
Tuổi thọ trung bình của cell pin Li-ion là bao nhiêu?
Trung bình 300-500 chu kỳ xả sạc đầy trước khi dung lượng giảm còn 80%. Với điều kiện bảo quản tốt, có thể kéo dài 2-3 năm kể từ ngày sản xuất.
Kết Luận
Cell pin là linh kiện nền tảng tạo nên mọi giải pháp lưu trữ năng lượng di động. Hiểu rõ cell pin là gì, cấu tạo, nguyên lý hoạt động và phân loại sẽ giúp bạn sử dụng thiết bị hiệu quả, an toàn và tiết kiệm chi phí hơn. Từ việc chọn mua pin laptop đến tự lắp pin xe điện, việc nắm vững kiến thức về cell pin là kỹ năng thiết thực trong thời đại công nghệ số.
Hy vọng bài viết đã cung cấp cái nhìn toàn diện, từ lý thuyết đến thực tiễn, về thế giới của các tế bào pin. Hãy luôn ưu tiên cell pin chất lượng, bảo quản đúng cách và tuân thủ quy tắc an toàn để tận hưởng năng lượng sạch, bền vững.
