Trong bối cảnh các tòa nhà thương mại, chung cư cao cấp và khu công nghiệp ngày càng phức tạp, việc quản lý vận hành một cách thủ công trở nên bất khả thi. Đây chính là lúc BMS là gì trở thành câu hỏi then chốt cho các chủ đầu tư, ban quản lý tòa nhà và kỹ sư vận hành. BMS, viết tắt của Building Management System, là một hệ thống tích hợp các thiết bị phần cứng và phần mềm để giám sát, điều khiển và tự động hóa các hệ thống kỹ thuật bên trong công trình như HVAC, chiếu sáng, điện, an ninh, phòng cháy chữa cháy. Hệ thống này hoạt động như bộ não trung tâm, thu thập dữ liệu từ hàng nghìn cảm biến và đưa ra các quyết định tức thời nhằm tối ưu hóa hiệu suất năng lượng, đảm bảo tiện nghi cho người sử dụng và kéo dài tuổi thọ thiết bị.
Việc triển khai một hệ thống BMS bài bản không chỉ giúp giảm đến 30% chi phí vận hành mà còn nâng cao giá trị tài sản. Trong bài viết này, chúng ta sẽ đi sâu vào từng khía cạnh của BMS, từ định nghĩa cốt lõi, kiến trúc phần cứng, các giao thức truyền thông phổ biến, cho đến những sai lầm thường gặp và cách chọn giải pháp phù hợp. Mục tiêu là cung cấp một góc nhìn toàn diện, giúp bạn đọc – dù là người mới bắt đầu hay chuyên gia – có thể hiểu rõ bản chất và ứng dụng thực tế của công nghệ này.
BMS là gì? Định nghĩa chi tiết và bản chất hoạt động

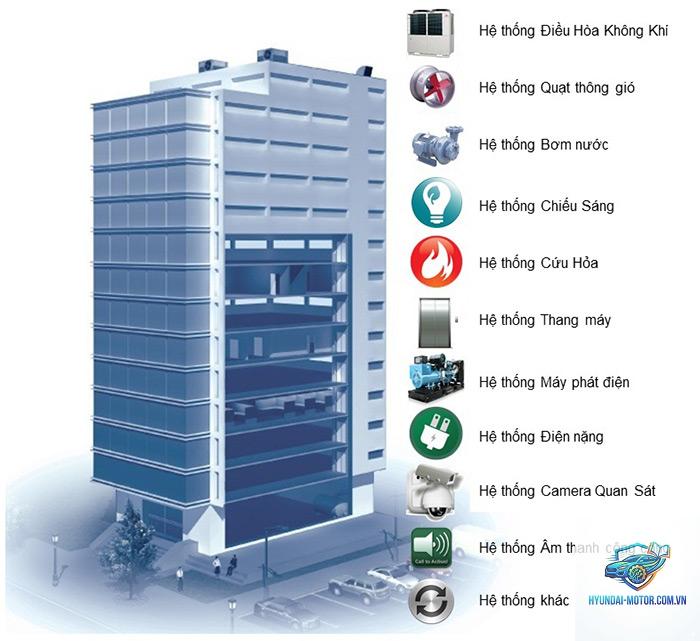

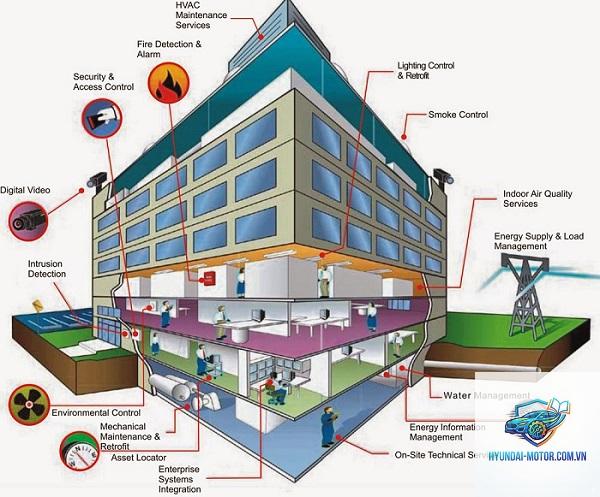

BMS là một hệ thống tích hợp dựa trên nền tảng máy tính (hoặc PLC/SCADA) được thiết kế để giám sát và điều khiển tập trung các hệ thống cơ điện trong tòa nhà. Nó thu thập dữ liệu từ các cảm biến (nhiệt độ, độ ẩm, áp suất, lưu lượng, CO2, chuyển động…), sau đó xử lý và đưa ra lệnh điều khiển đến các bộ chấp hành (van, quạt, máy nén, công tắc…) nhằm duy trì các thông số vận hành ở mức tối ưu. Khác với việc sử dụng tủ điều khiển riêng lẻ cho từng hệ thống, BMS cho phép vận hành tổng thể, phối hợp nhịp nhàng giữa các thiết bị.
Bản chất hoạt động của BMS

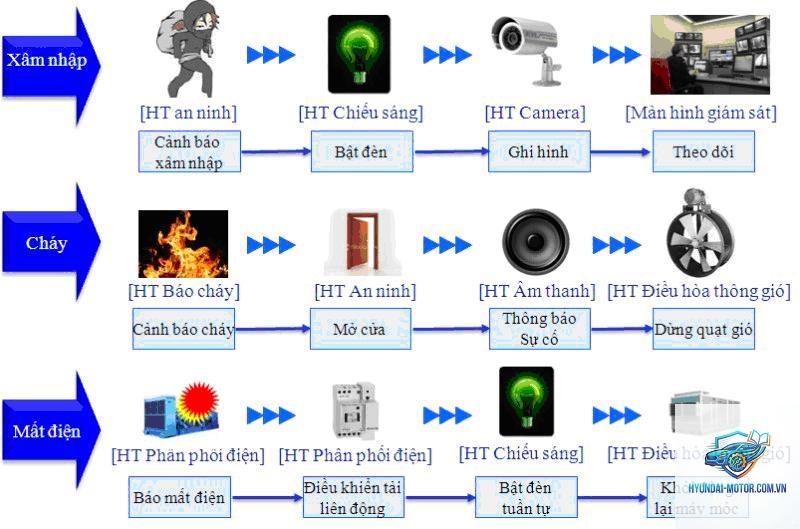

Một hệ thống BMS hoạt động theo nguyên lý vòng kín (closed-loop control). Đầu tiên, các cảm biến liên tục đo đạc các thông số môi trường và trạng thái thiết bị. Dữ liệu này được gửi về bộ điều khiển (controller) thông qua các giao thức truyền thông như BACnet, Modbus, KNX, hoặc LonWorks. Bộ điều khiển so sánh giá trị thực tế với giá trị đặt (setpoint) được lập trình sẵn. Nếu có sai lệch, nó sẽ gửi tín hiệu điều khiển đến thiết bị chấp hành để hiệu chỉnh. Ví dụ: khi nhiệt độ phòng vượt quá 25°C, BMS sẽ ra lệnh mở van nước lạnh hoặc tăng tốc quạt gió.
Toàn bộ quá trình này được giám sát và ghi nhận trên phần mềm giao diện người dùng (HMI/SCADA). Người vận hành có thể xem biểu đồ xu hướng, xuất báo cáo năng lượng, thay đổi lịch trình hoạt động, và nhận cảnh báo sự cố ngay lập tức qua email hoặc SMS. Điểm mấu chốt là BMS không chỉ dừng lại ở điều khiển phản hồi, mà còn có khả năng tối ưu hóa dựa trên thuật toán thông minh (machine learning, fuzzy logic) để tiết kiệm năng lượng mà vẫn đảm bảo tiện nghi.
Các thành phần cốt lõi trong một hệ thống BMS

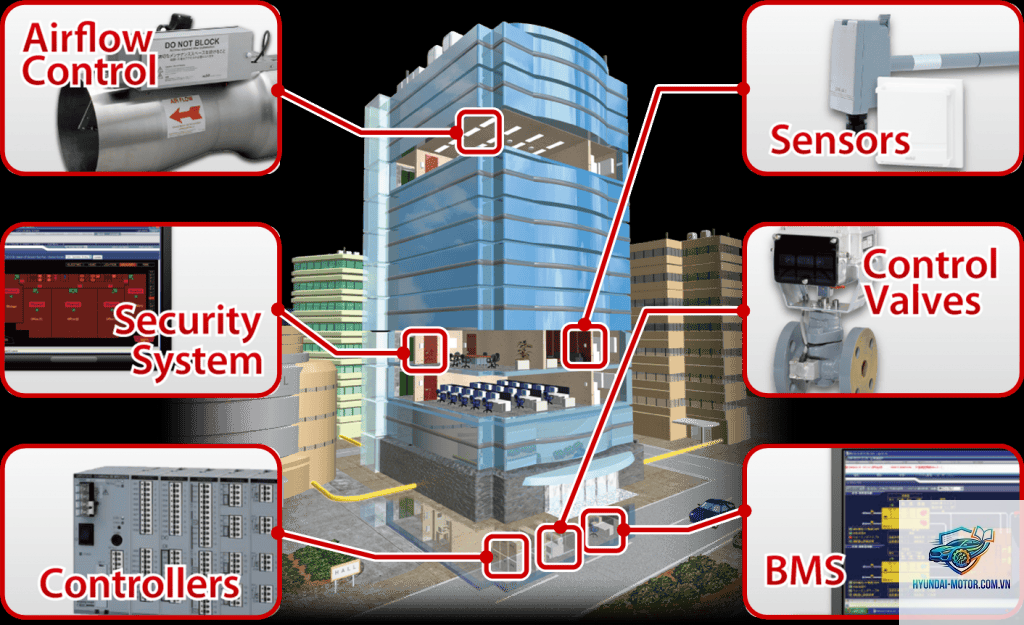

Để hiểu rõ hơn BMS là gì và cách thức vận hành, cần nắm được các thành phần chính tạo nên hệ thống này. Mỗi thành phần đóng một vai trò cụ thể trong chuỗi thu thập – xử lý – điều khiển.
Cảm biến (Sensors): Thiết bị đo lường các đại lượng vật lý. Ví dụ: cảm biến nhiệt độ (NTC, RTD), cảm biến áp suất chênh lệch (DPT), cảm biến CO2, cảm biến chuyển động (PIR), đồng hồ đo điện năng (energy meter).
Bộ điều khiển (Controllers): Bộ não cục bộ của hệ thống, thường là PLC (Programmable Logic Controller) hoặc DDC (Direct Digital Controller). Chúng thực hiện các thuật toán điều khiển PID và lưu trữ cấu hình.
Bộ chấp hành (Actuators): Nhận tín hiệu từ bộ điều khiển để thay đổi trạng thái vật lý. Ví dụ: van điều khiển (control valve), van hai chiều (2-way valve), damper motor (motor gió), relay đóng cắt máy bơm.
Mạng truyền thông (Network Infrastructure): Cáp truyền (RS485, Ethernet, BACnet MS/TP) và thiết bị gateway để kết nối các giao thức khác nhau.
Phần mềm quản lý (Software platform – BMS/SCADA): Giao diện đồ họa hiển thị sơ đồ mặt bằng, biểu đồ, báo cáo, cảnh báo. Cho phép người dùng can thiệp từ xa.
Máy chủ & thiết bị lưu trữ (Server & Storage): Nơi tập trung dữ liệu lịch sử, nhật ký sự kiện và cơ sở dữ liệu cấu hình.
Phân tích chi tiết vai trò của từng tầng trong kiến trúc BMS

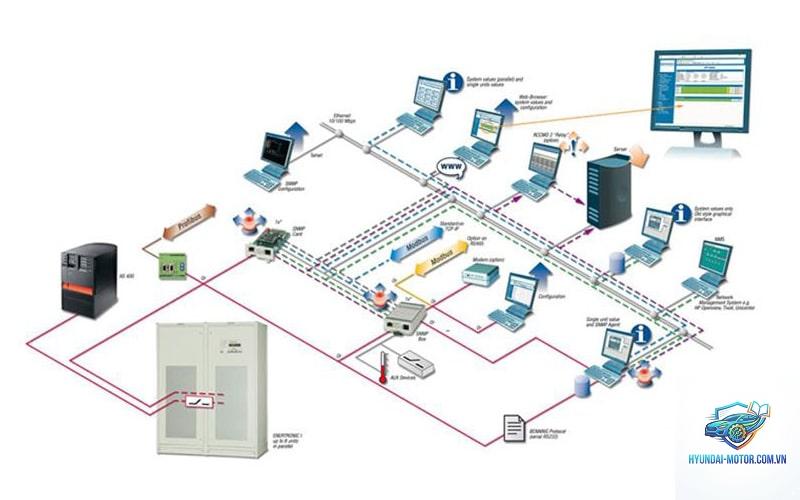

Kiến trúc BMS thường được chia làm ba tầng: Field Level (tầng hiện trường), Automation Level (tầng tự động hóa) và Management Level (tầng quản lý). Ở tầng hiện trường, các cảm biến và bộ chấp hành trực tiếp giao tiếp với thiết bị. Tầng tự động hóa gồm các bộ điều khiển và mạng bus. Tầng quản lý bao gồm máy chủ, giao diện người dùng và các dịch vụ web.
Điều quan trọng là sự tương thích giữa các tầng. Hầu hết các hệ thống hiện đại sử dụng BACnet/IP cho tầng quản lý và BACnet MS/TP hoặc Modbus RTU cho tầng hiện trường. Một số dự án lớn yêu cầu tích hợp nhiều giao thức khác nhau, đòi hỏi Gateway chuyên dụng để chuyển đổi dữ liệu. Sự lựa chọn kiến trúc phụ thuộc vào quy mô tòa nhà, ngân sách và yêu cầu của chủ đầu tư.
Phân loại hệ thống BMS theo quy mô và lĩnh vực
Không phải tất cả các hệ thống BMS đều giống nhau. Việc phân loại giúp người dùng dễ dàng lựa chọn giải pháp phù hợp với nhu cầu cụ thể.
Dựa trên quy mô ứng dụng
BMS cho tòa nhà văn phòng: Tập trung vào HVAC, chiếu sáng và quản lý năng lượng. Thường có từ 100 đến 500 điểm dữ liệu.
BMS cho trung tâm thương mại: Tích hợp thêm hệ thống an ninh (CCTV, kiểm soát ra vào), PCCC (chuông báo cháy, sprinkler) và quản lý bãi đỗ xe. Số điểm dữ liệu có thể lên đến vài nghìn.
BMS cho khu công nghiệp / nhà máy: Yêu cầu khả năng chịu tải cao, tích hợp với SCADA và MES. Thường sử dụng PLC công nghiệp và giao thức Profinet, EtherNet/IP.
Dựa trên loại hình xây dựng
BMS trong tòa nhà xanh (Green Building): Ưu tiên tiết kiệm năng lượng, giảm phát thải carbon. Tích hợp hệ thống năng lượng mặt trời, thu hồi nhiệt thải, và tối ưu hóa chiếu sáng tự nhiên.
BMS trong bệnh viện: Yêu cầu độ tin cậy cực cao, kiểm soát chặt chẽ môi trường (nhiệt độ, độ ẩm, áp suất phòng mổ) và tích hợp hệ thống khí y tế. Tiêu chuẩn nghiêm ngặt như HTM (Health Technical Memorandum) phải được tuân thủ.
BMS trong khách sạn: Tích hợp với hệ thống quản lý phòng (PMS) để tự động điều chỉnh nhiệt độ và chiếu sáng khi khách check in/out. Tăng trải nghiệm khách hàng và tiết kiệm năng lượng.
Lợi ích vượt trội khi triển khai hệ thống BMS
Việc đầu tư vào BMS mang lại lợi ích kinh tế và vận hành rõ rệt. Các nghiên cứu từ Viện Năng lượng Mỹ (IEA) chỉ ra rằng các tòa nhà có BMS tiết kiệm trung bình 20-30% năng lượng so với tòa nhà không được trang bị.
Lợi ích
Mô tả chi tiết
Dữ liệu thực tế
Tiết kiệm năng lượng
Tối ưu hóa lịch trình bật/tắt HVAC, chiếu sáng theo thời gian thực, cài đặt setpoint thông minh dựa trên tải thực tế.
Tòa nhà 10.000m² có thể tiết kiệm 500–800 triệu đồng/năm tiền điện.
Kéo dài tuổi thọ thiết bị
Giám sát liên tục tình trạng thiết bị, phát hiện bất thường sớm, lên kế hoạch bảo trì dựa trên điều kiện thực tế (Condition-based Maintenance).
Tuổi thọ máy nén lạnh tăng 15-25% so với bảo trì định kỳ thụ động.
Tăng năng suất lao động
Giảm thời gian nhân viên kỹ thuật đi kiểm tra thủ công. Xử lý sự cố từ xa, giảm thời gian downtime.
Giảm 40% thời gian xử lý sự cố so với phương pháp thủ công.
Cải thiện tiện nghi & an toàn
Duy trì nhiệt độ, độ ẩm, CO2 ở ngưỡng lý tưởng. Cảnh báo cháy, rò rỉ gas, tràn nước tức thì.
Giảm 50% khiếu nại về tiện nghi môi trường.
Đáp ứng yêu cầu pháp lý
Hỗ trợ báo cáo năng lượng định kỳ (theo Nghị định 21 về sử dụng năng lượng tiết kiệm hiệu quả).
Dễ dàng chứng minh tuân thủ các tiêu chuẩn xanh (LEED, LOTUS).
Hạn chế và thách thức khi triển khai BMS
Mặc dù mang lại nhiều lợi ích, BMS cũng tồn tại một số hạn chế mà doanh nghiệp cần cân nhắc trước khi quyết định đầu tư. Những thách thức này thường liên quan đến chi phí, độ phức tạp kỹ thuật và vấn đề bảo mật.
Chi phí đầu tư ban đầu cao: Đối với tòa nhà mới, chi phí cho hệ thống BMS thường chiếm 2-5% tổng chi phí xây dựng. Với tòa nhà đã đi vào vận hành, việc retrofit (trang bị thêm) có thể tốn kém hơn do phải đi dây và tích hợp với hệ thống cũ.
Đòi hỏi chuyên môn kỹ thuật: Nhân sự vận hành cần được đào tạo bài bản về phần mềm BMS, các giao thức truyền thông và kỹ năng phân tích dữ liệu. Thiếu hụt nhân lực có thể dẫn đến việc khai thác không hiệu quả hệ thống.
Rủi ro an ninh mạng: BMS là một hệ thống IoT quy mô lớn. Nếu không được bảo vệ đúng cách, hacker có thể xâm nhập, thay đổi setpoint hoặc thậm chí gây hư hỏng thiết bị. Việc tách biệt mạng BMS với mạng IT là rất quan trọng.
Vấn đề tích hợp: Các tòa nhà thường có nhiều thiết bị từ các nhà sản xuất khác nhau (Johnson Controls, Siemens, Honeywell, Schneider…). Việc tích hợp chúng vào một BMS thống nhất có thể gặp khó khăn nếu không có gateway hoặc driver tương thích.
So sánh BMS với các hệ thống tự động hóa khác
Để tránh nhầm lẫn, cần phân biệt BMS với các thuật ngữ tương tự như EMS (Energy Management System) hay SCADA (Supervisory Control and Data Acquisition). Mỗi hệ thống có phạm vi và mục đích riêng.
Đặc điểm
BMS (Building Management System)
EMS (Energy Management System)
SCADA (Supervisory Control and Data Acquisition)
Phạm vi
Toàn bộ hệ thống kỹ thuật tòa nhà
Chỉ tập trung vào dữ liệu năng lượng
Hệ thống công nghiệp, quy trình sản xuất
Chức năng chính
Giám sát, điều khiển, tối ưu vận hành
Phân tích tiêu thụ năng lượng, báo cáo, đưa ra khuyến nghị tiết kiệm
Điều khiển quy trình, cảnh báo, lưu trữ dữ liệu thời gian thực
Đối tượng
HVAC, chiếu sáng, an ninh, PCCC, thang máy
Điện, nước, khí đốt, năng lượng tái tạo
Băng tải, lò, van, máy bơm trong nhà máy
Giao thức tiêu biểu
BACnet, Modbus, KNX, LonWorks
Modbus, MQTT, OPC-UA
Modbus, DNP3, Profibus, IEC 61850
Phần mềm
Desigo CC, Schneider EcoStruxure, Metasys
EnergyCAP, eSight, Siemens Navigator
Wonderware, WinCC, iFix, Ignition
Rõ ràng, BMS là một hệ thống toàn diện hơn nhiều so với EMS. EMS có thể được xem như một module trong BMS. Còn SCADA thường dùng trong công nghiệp, mặc dù một số phần mềm BMS cũng có giao diện giống SCADA. Tuy nhiên, yêu cầu về độ trễ và số lượng điểm dữ liệu của SCADA thường cao hơn.
Ứng dụng thực tế của BMS trong các loại công trình
Những ví dụ thực tế dưới đây cho thấy cách BMS được triển khai và mang lại hiệu quả rõ rệt. Mỗi dự án đều có các mục tiêu và giải pháp riêng, nhưng điểm chung là đều dựa trên nền tảng tích hợp và tối ưu hóa.
Ví dụ tại một tòa nhà văn phòng hạng A tại TP.HCM
Tòa nhà Bitexco Financial Tower (tầng hầm) đã trang bị BMS của Siemens với giao thức BACnet. Hệ thống quản lý 12.000 điểm dữ liệu từ các hệ thống HVAC, chiếu sáng, thang máy và an ninh. Kết quả: tiết kiệm 28% năng lượng trong năm đầu tiên, tương đương 4,2 tỷ đồng. Một trong những tính năng quan trọng là tối ưu hóa hoạt động của chiller dựa trên tải lạnh thực tế và nhiệt độ ngoài trời. BMS tự động giảm tải các máy nén vào giờ thấp điểm.
Ví dụ tại khu công nghiệp VSIP Bắc Ninh
Một nhà máy sản xuất linh kiện điện tử đã sử dụng PLC Siemens S7-1200 kết hợp với phần mềm SCADA WinCC cho hệ thống phòng sạch (cleanroom). BMS tại đây kiểm soát chặt chẽ nhiệt độ (22±1°C), độ ẩm (45±5%) và áp suất dương. Khi có cảnh báo lệch thông số, hệ thống tự động kích hoạt bộ gia nhiệt hoặc máy hút ẩm dự phòng. Nhờ đó, nhà máy duy trì sản xuất liên tục suốt 3 năm mà không có lỗi do môi trường.
Sai lầm thường gặp khi triển khai BMS và cách tránh
Nhiều dự án BMS thất bại hoặc không đạt hiệu quả mong đợi do mắc phải những sai lầm có thể tránh được.
Không xác định rõ mục tiêu từ đầu: Chạy theo công nghệ hoặc chọn thiết bị của nhà sản xuất quen thuộc mà không đặt câu hỏi: “Cần kiểm soát cái gì? Tiết kiệm bao nhiêu?” Giải pháp: Xây dựng một bản yêu cầu kỹ thuật (SRS) chi tiết, xác định các KPI cụ thể như % tiết kiệm năng lượng, thời gian phản hồi sự cố.
Thiếu kế hoạch bảo trì và nâng cấp: Nhiều chủ đầu tư chỉ lo lắng giai đoạn lắp đặt mà quên rằng BMS cần được bảo trì, cập nhật firmware và driver định kỳ. Giải pháp: Ký hợp đồng bảo trì với nhà cung cấp, đảm bảo nâng cấp phần mềm mỗi 2-3 năm.
Cài đặt setpoint không hợp lý: Đặt nhiệt độ quá thấp vào mùa hè hoặc quá cao vào mùa đông gây lãng phí. Giải pháp: Tuân thủ tiêu chuẩn ASHRAE 55 về tiện nghi nhiệt, sử dụng thuật toán điều khiển thích nghi dựa trên cảm biến hiện diện.
Đào tạo nhân sự vận hành không đầy đủ: Giao hệ thống cho người không có kinh nghiệm dẫn đến việc tắt tính năng tự động và vận hành thủ công. Giải pháp: Đào tạo định kỳ, xây dựng tài liệu hướng dẫn sử dụng trực quan, cử người phụ trách chuyên trách.
Lưu ý quan trọng khi lựa chọn và triển khai BMS
Trước khi đầu tư vào một hệ thống BMS, cần cân nhắc các yếu tố then chốt như khả năng mở rộng, lựa chọn giao thức, chi phí vòng đời và uy tín nhà cung cấp.
Tính mở (Open Protocol): Ưu tiên hệ thống sử dụng giao thức mở như BACnet/IP hoặc Modbus TCP. Tránh các giao thức độc quyền (proprietary) vì sẽ khó tích hợp thêm thiết bị sau này.
Khả năng mở rộng (Scalability): Dự phòng dung lượng bộ điều khiển và số điểm dữ liệu. Tòa nhà có thể mở rộng diện tích hoặc thêm hệ thống mới (điện mặt trời, xe điện) trong tương lai.
Dịch vụ hỗ trợ từ nhà cung cấp: Yêu cầu bảo hành ít nhất 2 năm, có trung tâm hỗ trợ 24/7 và sẵn sàng cập nhật phần mềm.
An ninh mạng: Đảm bảo hệ thống có tường lửa mạng (firewall) giữa BMS và Internet, mã hóa giao tiếp (HTTPS, SSL), và phân quyền người dùng chặt chẽ.
Câu hỏi thường gặp về BMS
BMS có thể tích hợp với hệ thống điện mặt trời không?
Hoàn toàn có thể. Hầu hết các BMS hiện đại đều hỗ trợ tích hợp với inverter năng lượng mặt trời through Modbus, cho phép giám sát sản lượng điện, tự động ưu tiên sử dụng năng lượng mặt trời khi tải thấp.
BMS có phù hợp với nhà ở dân dụng không?
Thông thường BMS dành cho tòa nhà thương mại do chi phí và độ phức tạp. Tuy nhiên, có những phiên bản nhỏ gọn gọi là smart home hub (Ví dụ: Crestron, Control4) dành cho nhà thông minh, nhưng chức năng hạn chế hơn BMS chuyên nghiệp.
Chi phí lắp đặt BMS cho tòa nhà 5000m² là bao nhiêu?
Chi phí trung bình dao động từ 500 triệu đến 1,5 tỷ đồng tùy vào số lượng điểm điều khiển, thương hiệu thiết bị và mức độ tích hợp. Để có báo giá chính xác, cần khảo sát thực tế và lập bản vẽ thiết kế sơ bộ.
Sự khác biệt giữa BMS và home automation là gì?
BMS tập trung vào các hệ thống kỹ thuật phức tạp, quy mô lớn (chiller, AHU, máy phát điện), có khả năng lập trình nâng cao và bảo mật cao hơn. Home automation chủ yếu điều khiển chiếu sáng, rèm cửa, giải trí trong không gian nhỏ và ít yêu cầu tích hợp với các hệ thống an ninh phức tạp.
Làm thế nào để bảo trì BMS hiệu quả?
Cần thực hiện kiểm tra đường truyền mạng hàng tháng, vệ sinh cảm biến 3 tháng/lần, sao lưu cấu hình (backup) mỗi khi có thay đổi, và cập nhật firmware bộ điều khiển ít nhất một lần/năm. Nên thuê nhà thầu chuyên nghiệp thực hiện bảo trì định kỳ.
Kết luận
BMS là gì? Đó là một hệ thống không thể thiếu trong các tòa nhà hiện đại, giúp quản lý tập trung và tự động hóa các hệ thống kỹ thuật nhằm tối ưu năng lượng, nâng cao tiện nghi và giảm chi phí vận hành. Việc đầu tư đúng đắn vào BMS không chỉ là bài toán kinh tế mà còn là bước đi chiến lược để đáp ứng các tiêu chuẩn xanh và bền vững. Từ khâu lập kế hoạch, chọn thiết bị, lắp đặt cho đến vận hành và bảo trì, mỗi giai đoạn đều đòi hỏi sự hiểu biết sâu sắc và sự phối hợp chặt chẽ giữa chủ đầu tư, tư vấn thiết kế và nhà thầu. Hy vọng rằng với những thông tin chi tiết trong bài viết, bạn đã có cái nhìn toàn diện và tự tin hơn khi bắt đầu dự án BMS của mình.
