Trong thời đại xe điện và năng lượng tái tạo bùng nổ, cụm từ “battery management system” (BMS) xuất hiện ngày càng nhiều. Vậy battery management system là gì và tại sao nó được xem là “bộ não” của mọi hệ thống pin hiện đại? Bài viết này sẽ giải thích một cách chi tiết và chuyên sâu về khái niệm này, từ nguyên lý hoạt động, thành phần cấu tạo đến ứng dụng thực tế và những sai lầm cần tránh.
Battery Management System Là Gì? Định Nghĩa Và Bản Chất Cốt Lõi
Battery management system (viết tắt BMS) là một hệ thống điện tử có nhiệm vụ giám sát, kiểm soát và bảo vệ pin sạc, đặc biệt là pin lithium-ion. Hệ thống này đảm bảo pin hoạt động trong giới hạn an toàn, kéo dài tuổi thọ, tối ưu hiệu suất và ngăn ngừa các sự cố nguy hiểm như cháy nổ.
Nói một cách dễ hiểu, BMS hoạt động như người quản lý pin: nó liên tục kiểm tra điện áp, dòng điện, nhiệt độ của từng cell pin; tính toán dung lượng còn lại; đưa ra quyết định sạc/xả thông minh; và ngắt kết nối khi phát hiện bất thường. Một bộ battery management system chất lượng cao có thể tăng tuổi thọ pin lên 30-40% và giảm nguy cơ hỏng hóc nghiêm trọng.

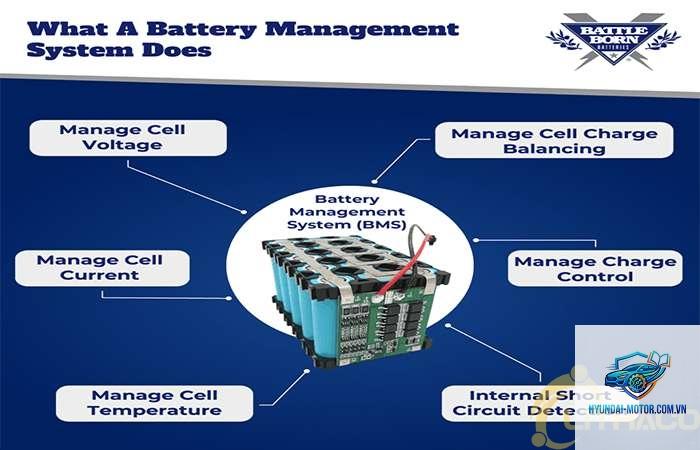

Chức Năng Chính Của Battery Management System
Không chỉ đơn thuần là bảng mạch bảo vệ, battery management system là gì nếu không kể đến các chức năng chuyên sâu sau đây:
Giám Sát Liên Tục Các Thông Số Critical
Điện áp từng cell (Voltage Monitoring): Đo điện áp của mỗi cell pin riêng lẻ, phát hiện cell bị chênh lệch, sụt áp hoặc quá áp.
Dòng điện (Current Monitoring): Theo dõi dòng sạc và xả, ngăn dòng quá lớn gây hư hại.
Nhiệt độ (Temperature Monitoring): Gắn cảm biến nhiệt tại các điểm nóng, đảm bảo pin không vượt ngưỡng nhiệt cho phép (thường 0-60°C khi xả, 0-45°C khi sạc).
Trạng thái sạc (SOC – State of Charge): Tính toán chính xác dung lượng còn lại, tương đương “mức xăng” của pin.
Trạng thái sức khỏe (SOH – State of Health): Đánh giá mức độ xuống cấp của pin dựa trên số chu kỳ và lịch sử hoạt động.
Bảo Vệ An Toàn Đa Lớp
Bảo vệ quá áp (Overvoltage Protection – OVP): Ngừng sạc khi điện áp cell vượt ngưỡng.
Bảo vệ nhiệt (Over/Under Temperature Protection): Kích hoạt quạt làm mát hoặc ngắt kết nối khi pin quá nóng.
Bảo vệ đoản mạch (Short Circuit Protection – SCP): Ngắt tức thời trong vài micro giây khi xảy ra chập.
Cân bằng cell (Cell Balancing): Một trong những chức năng quan trọng nhất. Giúp đồng đều điện áp giữa các cell, ngăn một cell bị sạc quá mức hoặc xả quá sâu.
Quản Lý Thông Minh
Tối ưu quá trình sạc: Kiểm soát dòng sạc theo từng giai đoạn (CC-CV – Constant Current-Constant Voltage) để sạc nhanh và an toàn.
Giao tiếp dữ liệu: Thông qua các chuẩn giao tiếp như CAN bus, I2C, SMBus, BMS truyền tải thông tin về SOC, SOH, cảnh báo lỗi đến bộ điều khiển trung tâm (VD: ECU trên xe điện).
Ghi nhật ký hoạt động (Data Logging): Lưu trữ lịch sử sạc/xả để phục vụ chẩn đoán bảo trì.
Cấu Tạo Bên Trong Một Bộ Battery Management System
Để hiểu rõ hơn battery management system là gì, hãy đi sâu vào các thành phần phần cứng và phần mềm cơ bản:
Thành phần
Chức năng
Vi điều khiển (MCU)
Bộ não xử lý thuật toán giám sát, bảo vệ và cân bằng.
IC theo dõi cell (Cell Monitoring IC)
Đo điện áp nhiều kênh, thường có độ phân giải 12-16 bit.
Cảm biến dòng (Hall sensor hoặc Shunt resistor)
Đo dòng điện chính xác, thường dùng shunt có độ chính xác 1%.
Mạch cân bằng (Balancing Circuit)
Dạng thụ động (dùng điện trở xả) hoặc chủ động (dùng tụ/ cuộn cảm chuyển năng lượng).
MOSFET công suất
Đóng cắt dòng sạc/xả, thực hiện các lệnh bảo vệ.
Giao diện giao tiếp (CAN, UART, I2C)
Trao đổi dữ liệu với hệ thống ngoại vi.
Firmware
Phần mềm nhúng chứa thuật toán ước lượng SOC, SOH, logic bảo vệ.
Phân Loại Battery Management System Theo Cấu Trúc
Tùy vào quy mô và ứng dụng, battery management system được chia thành các dạng sau:
BMS Tập Trung (Centralized BMS)
Tất cả các cell được kết nối trực tiếp đến một bảng mạch BMS duy nhất. Phù hợp với pin có ít cell (dưới 16S – 16 cell mắc nối tiếp). Ưu điểm là đơn giản, chi phí thấp. Nhược điểm là dây kết nối dài, dễ nhiễu, khó mở rộng.
BMS Phân Tán (Distributed BMS)
Mỗi module pin nhỏ có BMS riêng, giao tiếp với nhau qua bus chung. Dùng cho các hệ thống pin lớn như container lưu trữ năng lượng (BESS). Dễ bảo trì, linh hoạt nhưng chi phí cao hơn.
BMS Dạng Module (Modular BMS)
Kết hợp ưu điểm của hai loại trên: vài module BMS nhỏ quản lý một cụm cell, liên kết với master controller. Đây là dạng phổ biến nhất trên xe điện hiện nay.
Lợi Ích Khi Sử Dụng Battery Management System
Một hệ thống pin không có BMS giống như một chiếc xe không có phanh.
Kéo dài tuổi thọ pin: Cân bằng cell và tránh xả sâu giúp pin đạt 1000-2000 chu kỳ thay vì 300-500 chu kỳ nếu không quản lý.
Tối ưu hiệu suất: SOC chính xác (sai số dưới 5%) giúp xe điện ước lượng quãng đường còn lại tốt hơn.
Bảo hành và bảo trì: Dữ liệu log từ BMS hỗ trợ chẩn đoán lỗi từ xa, giảm thời gian sửa chữa.
Tiết kiệm chi phí: Giảm tần suất thay pin, đặc biệt quan trọng với các hệ thống lưu trữ năng lượng mặt trời.
Hạn Chế Và Thách Thức Của Battery Management System
Không có hệ thống nào là hoàn hảo, battery management system là gì nếu không nhìn nhận những mặt hạn chế:
Chi phí: Một BMS chất lượng cao có thể chiếm 10-20% tổng chi phí pin, đặc biệt với công nghệ cân bằng chủ động.
Tiêu thụ điện năng: BMS luôn hoạt động, tiêu hao một phần năng lượng pin (thường 1-3% mỗi ngày ở chế độ nghỉ).
Độ phức tạp: Cần kỹ sư có chuyên môn để lập trình và tinh chỉnh thông số phù hợp với từng loại pin hóa chất.
Rủi ro phần mềm: Lỗi firmware hoặc thuật toán sai có thể dẫn đến hậu quả nghiêm trọng hơn là không có BMS.
Khả năng tương thích: Mỗi loại pin (Li-ion, LiFePO4, NMC, LTO) yêu cầu ngưỡng bảo vệ khác nhau, không thể dùng chung một BMS.
So Sánh Battery Management System Cho Các Loại Pin Khác Nhau
Loại Pin
Điện áp danh định (V)
Ngưỡng sạc tối đa (V/cell)
Ngưỡng xả tối thiểu (V/cell)
Yêu cầu BMS đặc thù
Lithium-ion (NCA/NMC)
3.6-3.7
4.2
2.5-3.0
Cân bằng chủ động do chênh lệch cell dễ xảy ra
Lithium Iron Phosphate (LiFePO4)
3.2-3.3
3.65-3.8 (tùy datasheet)
2.0-2.5
Đường cong SOC phẳng, cần thuật toán coulomb counting kết hợp OCV
Lithium Titanate (LTO)
2.3-2.4
2.7-2.8
1.5-1.8
Ngưỡng thấp, cần BMS hỗ trợ sạc nhanh
Lead-acid
2.0
2.45 (sạc float)
1.75
BMS đơn giản, thường tích hợp trong sạc
Ứng Dụng Thực Tế Của Battery Management System
Xe Điện (EV, HEV, PHEV)
Đây là ứng dụng nổi bật nhất. Trên xe điện như Tesla Model Y hay VinFast VF8, BMS quản lý hàng nghìn cell pin 18650/21700, đảm bảo an toàn khi sạc nhanh DC 250kW. BMS cũng phối hợp với hệ thống làm mát bằng chất lỏng để giữ nhiệt độ pin ở 25-35°C tối ưu.
Lưu Trữ Năng Lượng Mặt Trời (Solar ESS)
Các hệ thống pin lưu trữ tại nhà như Tesla Powerwall hay LG Chem sử dụng BMS để quản lý chu kỳ sạc/xả hàng ngày, kéo dài tuổi thọ pin lên 10-15 năm. BMS trong ESS thường có tính năng chống sét và theo dõi lưới điện.
Thiết Bị Điện Tử Di Động (Laptop, Điện Thoại, Drone)
BMS tích hợp trong pin laptop giúp sạc nhanh, báo phần trăm pin chính xác và tự động ngắt khi đầy. Trên drone, BMS giám sát nhiệt độ và dòng xả cao (thường 20-40C) để tránh rơi mất kiểm soát.
UAV Và Robot Công Nghiệp
Robot AGV trong nhà máy cần BMS có khả năng giao tiếp với hệ thống điều khiển trung tâm qua CANopen, giúp lập lịch sạc tự động và cảnh báo khi pin yếu.
Sai Lầm Thường Gặp Khi Chọn Và Sử Dụng Battery Management System
Chọn BMS không đúng dòng tối đa: Ví dụ, pin 12V 100Ah cần dòng liên tục 100A, nhưng dùng BMS chỉ chịu 60A sẽ dễ cháy MOSFET khi tải đỉnh.
Không kết nối cảm biến nhiệt: Một số người dùng DIY bỏ qua cảm biến nhiệt, dẫn đến pin LiFePO4 vẫn an toàn nhưng Li-ion dễ phồng rộp.
Đặt sai ngưỡng bảo vệ: Dùng BMS cho LFP nhưng cài ngưỡng sạc 4.2V/cell (thay vì 3.65V) sẽ làm hỏng pin ngay lập tức.
Sử dụng BMS không có cân bằng cell: Với pin đã dùng lâu ngày, nếu không có cân bằng, các cell yếu sẽ chết trước, rút ngắn dung lượng toàn bộ pack.
Quên cài đặt thông số số cell (Series Count): BMS 12S cắm vào pack 13S sẽ không hoạt động hoặc báo lỗi.
Lưu Ý Quan Trọng Khi Lựa Chọn Battery Management System
Để chọn được BMS phù hợp, bạn cần xác định các yếu tố sau:
Số cell mắc nối tiếp (S): Ví dụ pin 48V thường là 13S (48.1V danh định) hoặc 14S (51.8V). Chọn BMS có số kênh tương ứng.
Dòng xả liên tục tối đa (A): Tính theo công thức Công suất tải (W) / Điện áp danh định (V) * hệ số an toàn 1.2.
Loại pin hóa chất: Mua BMS có cấu hình riêng cho LiFePO4 hay Li-ion vì ngưỡng bảo vệ khác nhau.
Giao tiếp: Nếu cần giám sát từ xa, chọn BMS có UART/Bluetooth/CAN. Ví dụ Daly Smart BMS có app điện thoại.
Chuẩn cân bằng: Cân bằng chủ động (active balancing) đắt hơn nhưng hiệu quả hơn cho pack lớn. Cân bằng thụ động (passive balancing) đủ dùng cho pack nhỏ dưới 16S.
FAQ – Những Câu Hỏi Thường Gặp Về Battery Management System
Tại sao cần battery management system cho pin lithium?
Pin lithium rất nhạy cảm với quá áp, quá nhiệt và xả sâu. Nếu không có BMS, pin có thể bắt lửa, phát nổ hoặc hỏng vĩnh viễn chỉ sau vài chu kỳ sai. BMS là thiết bị bắt buộc để đảm bảo an toàn và tuổi thọ.
Battery management system có thể sửa chữa pin bị hỏng không?
Không, BMS chỉ ngăn ngừa hư hỏng thêm, không thể phục hồi cell đã bị chai (dung lượng giảm vĩnh viễn). Nếu cell đã bị đoản mạch bên trong, BMS sẽ cách ly cell đó để bảo vệ phần còn lại.
Làm thế nào để kiểm tra BMS có hoạt động tốt không?
Dùng đồng hồ vạn năng đo điện áp đầu ra BMS khi có tải nhẹ. Kiểm tra điện áp các cell thông qua đầu nối cân bằng. Nếu có giao tiếp, dùng phần mềm (VD: BMS Tools) để đọc SOC, nhiệt độ, dòng điện. Nếu BMS không ngắt khi sạc quá áp (thử bằng nguồn DC 5V đẩy vào cell đầy), nghĩa là hỏng.
BMS có hỗ trợ sạc nhanh DC cho xe điện không?
Có, BMS trên xe điện hiện đại tích hợp giao tiếp CCS (Combined Charging System) với trụ sạc, điều khiển dòng sạc lên đến 500A, giảm thời gian sạc xuống dưới 30 phút cho 80% pin.
Có thể tự chế tạo BMS tại nhà không?
Có thể với các kit Arduino và IC giám sát cell như LTC6811, nhưng đây là dự án dành cho kỹ sư có kinh nghiệm. BMS tự chế khó đảm bảo độ tin cậy và an toàn bằng sản phẩm thương mại. Rủi ro cháy nổ cao nếu sai sót phần mềm.
Kết Luận
Bài viết đã giải đáp chi tiết câu hỏi “battery management system là gì”, từ khái niệm, chức năng, cấu tạo, phân loại cho đến ứng dụng và sai lầm thường gặp. BMS không chỉ là một module bảo vệ đơn giản mà là trái tim của mọi hệ thống pin hiện đại, đảm bảo an toàn, hiệu suất và độ bền.
Dù bạn là kỹ sư thiết kế pin, người dùng xe điện hay chỉ đang tìm hiểu về năng lượng sạch, hiểu rõ về BMS sẽ giúp bạn đưa ra quyết định đúng đắn khi mua, sử dụng hoặc bảo trì pin. Đừng bao giờ xem nhẹ vai trò của BMS, vì một hệ thống pin đẳng cấp luôn đi kèm với một bộ quản lý thông minh.
