Trong thời đại công nghệ số, pin không còn là một khối năng lượng đơn lẻ. Hầu hết các thiết bị từ xe điện, laptop, máy bay không người lái cho đến hệ thống lưu trữ năng lượng mặt trời đều sử dụng một cấu trúc tinh vi hơn nhiều: pack pin. Vậy pack pin là gì? Nó khác gì với một viên pin AA thông thường? Bài viết này sẽ giải thích chi tiết từ định nghĩa, cấu tạo, nguyên lý hoạt động, phân loại cho đến những ứng dụng thực tế và sai lầm cần tránh khi sử dụng pack pin.
Định Nghĩa Pack Pin Là Gì? Bản Chất Của Một Hệ Thống Năng Lượng
Pack pin (hay bộ pin) là một cụm pin hoàn chỉnh, được lắp ráp từ nhiều cell pin (tế bào pin) riêng lẻ kết hợp với nhau theo một cấu hình điện nhất định (nối tiếp, song song hoặc hỗn hợp), đi kèm với các mạch điện tử bảo vệ và quản lý. Không đơn thuần chỉ là ghép nhiều pin lại, một pack pin chuyên nghiệp còn tích hợp hệ thống quản lý pin (BMS – Battery Management System), vỏ bọc bảo vệ, đầu nối và đôi khi là hệ thống làm mát.
Nói một cách dễ hiểu, nếu cell pin là một “viên gạch” năng lượng cơ bản, thì pack pin là một “ngôi nhà” được xây dựng từ những viên gạch đó, có hệ thống điện, an ninh và điều hòa. Chính sự khác biệt này giúp pack pin đáp ứng được các yêu cầu khắt khe về điện áp, dòng điện, dung lượng và độ an toàn cho các thiết bị công suất lớn.
Phân Biệt Pack Pin Với Cell Pin Và Module Pin
Để hiểu sâu hơn pack pin là gì, cần phân biệt ba cấp độ:
Cell Pin: Đơn vị cơ bản nhất, ví dụ pin 18650, pin prismatic, pin pouch. Một cell thường có điện áp danh định từ 3.2V đến 3.7V tùy loại hóa chất.
Module Pin: Một nhóm cell được kết nối với nhau (thường là vài cell), có khung giữ và một số kết nối cơ bản, nhưng chưa có BMS hoàn chỉnh. Module là bước trung gian trong quy trình sản xuất.
Pack Pin: Sản phẩm cuối cùng, đã tích hợp module (hoặc cell) + BMS + vỏ chống sốc, chống ẩm + đầu ra năng lượng. Pack pin sẵn sàng được lắp đặt và sử dụng.

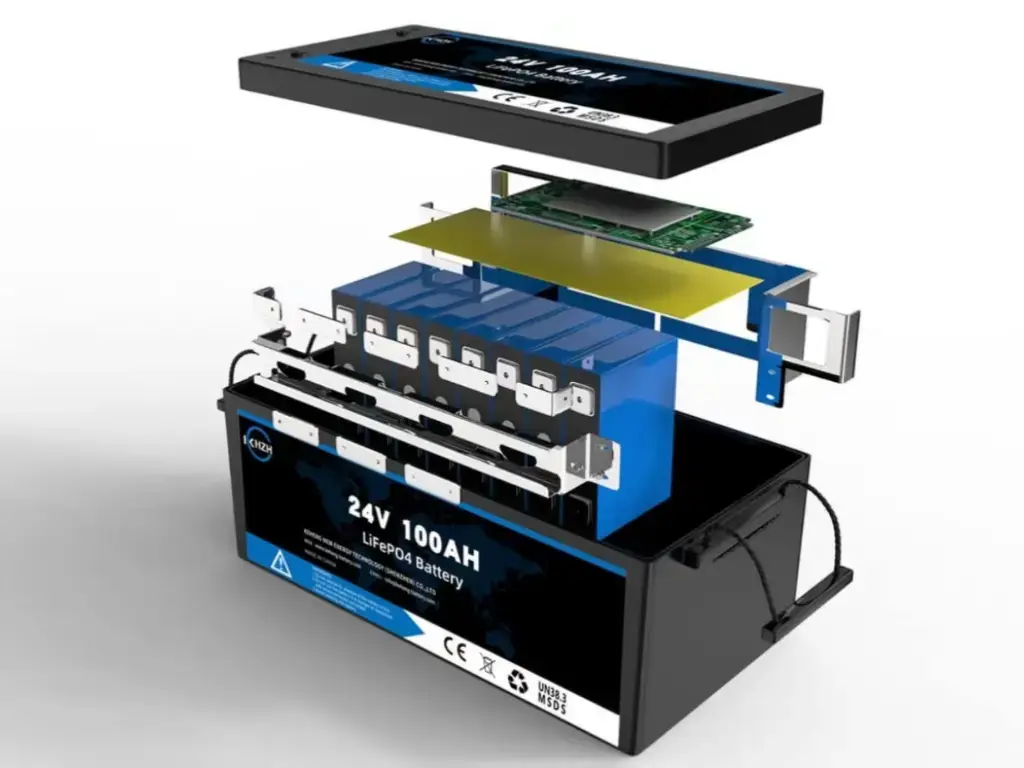

Thành Phần Cấu Tạo Chính Của Một Pack Pin
Một pack pin chất lượng thường bao gồm năm thành phần chính:
1. Các Cell Pin – Trái Tim Năng Lượng

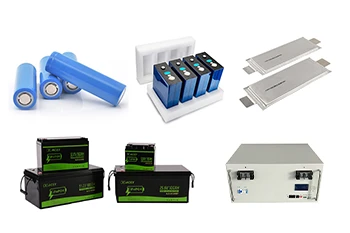

Đây là các tế bào lưu trữ điện năng thực tế. Cell pin được lựa chọn dựa trên hóa chất (Li-ion, LiFePO4, NiMH, lead-acid) và hình dạng (hình trụ, hộp vuông, túi mềm). Thông số kỹ thuật của cell (dung lượng Ah, dòng xả tối đa, vòng đời) quyết định trực tiếp hiệu suất của pack pin.
2. Hệ Thống Kết Nối (Busbar & Nickel Strip)
Các cell được kết nối với nhau bằng các thanh dẫn (busbar) hoặc dải niken hàn điểm. Sơ đồ kết nối quyết định tổng điện áp (kết nối nối tiếp – series) và tổng dung lượng (kết nối song song – parallel). Ví dụ, pack pin 36V thường có 10 cell Li-ion 3.6V mắc nối tiếp (10S), hoặc 12 cell LiFePO4 3.2V (12S).
3. BMS – Bộ Não Điều Khiển
BMS là linh hồn của pack pin. Nó thực hiện các chức năng sống còn:
Cân bằng cell: Đảm bảo tất cả các cell có cùng mức điện áp, tránh tình trạng một cell yếu kéo chết toàn bộ pack.
Bảo vệ quá dòng & quá tải: Ngắt mạch khi dòng điện vượt ngưỡng an toàn.
Bảo vệ quá sạc & xả quá mức: Ngăn cell bị sạc quá 4.2V hoặc xả dưới 2.5V.
Bảo vệ ngắn mạch: Tự động ngắt khi phát hiện chập chờn.
Quản lý nhiệt độ: Giám sát nhiệt độ và ngắt mạch nếu quá nóng.
4. Vỏ Bọc & Hệ Thống Tản Nhiệt
Vỏ pack pin thường được làm bằng nhựa ABS, polycarbonate hoặc kim loại, có khả năng chống va đập, chống thấm nước (IP65, IP67). Khe tản nhiệt, quạt làm mát hoặc thậm chí hệ thống làm mát bằng chất lỏng được tích hợp cho các pack pin công suất cao.
5. Đầu Nối & Giao Tiếp
Đầu ra năng lượng (XT60, Anderson, terminal) và cổng giao tiếp (CAN bus, SMBus, UART) cho phép pack pin kết nối với thiết bị và truyền dữ liệu trạng thái (dung lượng còn lại, nhiệt độ, lỗi).
Phân Loại Pack Pin Theo Hóa Chất Và Ứng Dụng
Loại Pack Pin
Điện Áp Danh Định (mỗi cell)
Mật Độ Năng Lượng
Vòng Đời
Ứng Dụng Chính
Li-ion (NMC, NCA)
3.6V – 3.7V
Cao (200-260 Wh/kg)
500 – 1000 cycles
Laptop, xe điện, drone, xe đạp điện
LiFePO4
3.2V – 3.3V
Trung bình (120-160 Wh/kg)
2000 – 5000 cycles
Hệ thống lưu trữ năng lượng, xe golf, tàu thuyền
NiMH
1.2V
Thấp (60-120 Wh/kg)
500 – 1000 cycles
Dụng cụ cầm tay cũ, hybrid cũ
Lead-acid (AGM, Gel)
2.0V
Rất thấp (30-50 Wh/kg)
200 – 500 cycles
UPS, xe nâng, ắc quy khởi động
Pack Pin Là Gì Trong Xe Điện?
Trong xe điện (EV), pack pin là bộ phận đắt giá nhất, chiếm 30-40% giá trị xe. Một pack pin Tesla Model 3 Long Range sử dụng khoảng 4.416 cell pin 18650 hoặc 2170, được sắp xếp thành nhiều module, kết nối với nhau qua busbar, đặt trong vỏ nhôm chống cháy nổ. BMS của Tesla có thể giám sát từng cell riêng lẻ và thực hiện cập nhật phần mềm từ xa để tối ưu hiệu suất.
Nguyên Lý Hoạt Động Của Pack Pin
Khi pack pin được sạc, BMS kiểm tra trạng thái từng cell. Nếu tất cả cell đều trong ngưỡng an toàn, BMS cho phép dòng điện đi vào. Trong quá trình sạc, BMS liên tục giám sát điện áp và nhiệt độ. Khi bất kỳ cell nào đạt đến điện áp tối đa (ví dụ 4.2V đối với Li-ion), BMS sẽ kích hoạt chế độ cân bằng, làm giảm dòng sạc vào cell đó (hoặc xả bớt năng lượng qua điện trở) để các cell khác có thời gian bắt kịp, đảm bảo tất cả đều đầy đồng đều.
Khi xả, BMS theo dõi điện áp tổng và điện áp từng cell. Nếu một cell hoặc toàn bộ pack giảm xuống dưới ngưỡng cho phép, BMS sẽ ngắt dòng ra để bảo vệ cell khỏi hư hỏng vĩnh viễn do xả quá mức. Đồng thời, BMS cũng tính toán dung lượng còn lại (SoC – State of Charge) dựa trên tích phân dòng điện (coulomb counting) và điều chỉnh theo điện áp.
Lợi Ích Và Hạn Chế Của Pack Pin So Với Pin Đơn
Lợi Ích
Điện áp và dòng điện linh hoạt: Có thể thiết kế pack pin 12V, 24V, 48V, 400V tùy nhu cầu.
Dung lượng lớn: Ghép song song nhiều cell để đạt hàng trăm Ah.
An toàn vượt trội: BMS bảo vệ chống cháy nổ, quá tải, ngắn mạch.
Tuổi thọ cao hơn: Nhờ cân bằng cell và quản lý nhiệt, pack pin có thể đạt vòng đời thiết kế.
Thông minh: Giao tiếp với thiết bị chủ, cung cấp dữ liệu trạng thái theo thời gian thực.
Hạn Chế
Chi phí cao: BMS, vỏ bọc, quy trình lắp ráp phức tạp làm tăng giá thành.
Trọng lượng và kích thước: Các thành phần phụ trợ làm pack pin nặng hơn tổng cell đơn lẻ.
Sửa chữa khó khăn: Khi một cell hỏng, cần tháo rời pack, hàn lại, kiểm tra BMS, đòi hỏi kỹ thuật chuyên môn cao.
Nguy hiểm nếu không đúng chuẩn: Pack pin tự chế không có BMS chất lượng có thể gây cháy nổ.

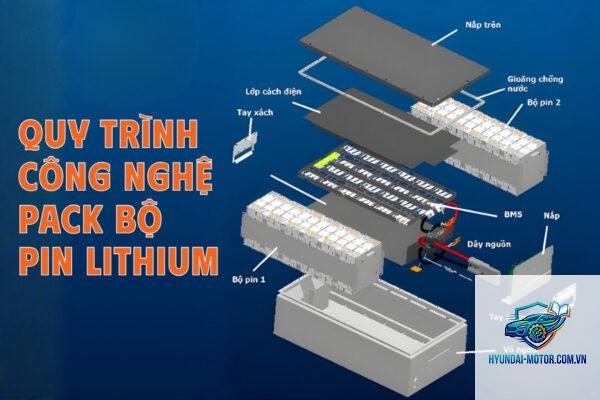

Quy Trình Sản Xuất Một Pack Pin Chất Lượng
Một quy trình sản xuất pack pin chuyên nghiệp thường trải qua các bước:
Phân loại và ghép cell: Cell được đo điện áp, nội trở, dung lượng thực tế. Các cell có thông số tương đồng (matching) được ghép cùng module.
Hàn kết nối: Dùng máy hàn điểm (spot welding) gắn dải niken vào cực âm và dương của cell. Hàn điểm tạo kết nối chắc chắn, ít nhiệt, tránh làm hỏng cell.
Lắp BMS và cảm biến: Kết nối dây cân bằng và cảm biến nhiệt độ với BMS.
Kiểm tra chức năng: Sạc/xả thử, đo điện áp từng cell, kiểm tra dòng cân bằng, ngắt bảo vệ.
Bọc vỏ và hoàn thiện: Đặt module vào vỏ nhựa, cố định bằng keo hoặc ốc vít, gắn đầu nối.
Kiểm tra chất lượng cuối: Chạy chu trình sạc/xả đầy đủ, kiểm tra hiệu suất và an toàn.
Ứng Dụng Thực Tế Của Pack Pin Trong Đời Sống
Xe Điện (EV, E-bike, Scooter)

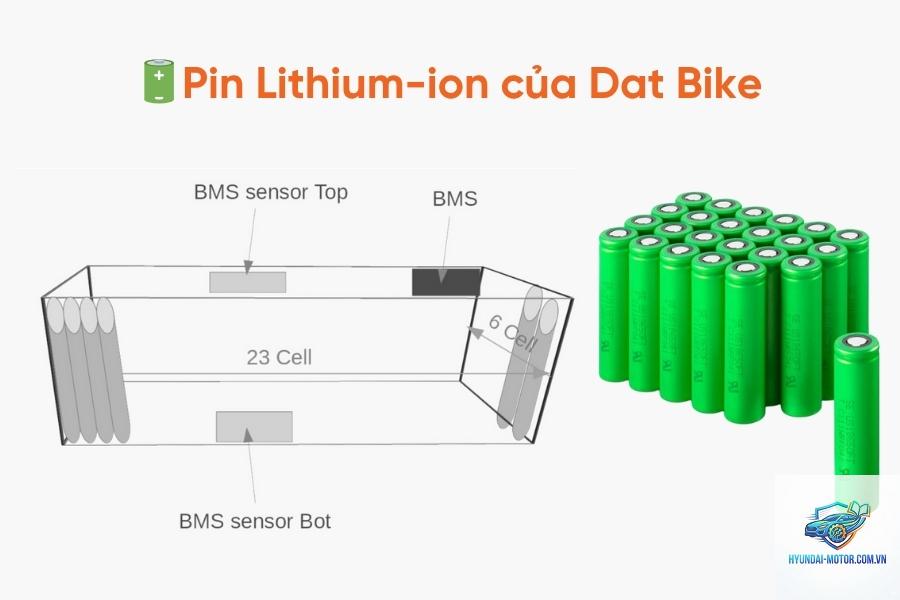

Hầu hết xe điện hiện nay sử dụng pack pin lithium. Ví dụ, một chiếc xe đạp điện 36V 10Ah sử dụng pack pin gồm 30 cell 18650 (10S3P). Xe máy điện VinFast sử dụng pack pin Li-ion 72V 60Ah. Xe ô tô điện có pack pin lên đến 400V-800V với dung lượng 50-100 kWh.
Năng Lượng Mặt Trời & UPS
Pin lưu trữ cho hệ thống điện mặt trời gia đình thường là pack pin LiFePO4 48V 100Ah, có thể mở rộng bằng cách ghép nhiều pack song song. Các bộ UPS công nghiệp sử dụng pack pin lead-acid hoặc Li-ion 12V hoặc 48V.
Thiết Bị Di Động Cao Cấp
Laptop, máy tính bảng, điện thoại thông minh đều chứa một pack pin nhỏ gọn (thường là 2 cell series kết hợp parallel). Ví dụ, pack pin iPhone có cấu trúc L-shaped chứa 2 cell pouch nối tiếp với BMS siêu nhỏ.
Drone & Robot
Drone chuyên nghiệp dùng pack pin 4S (14.8V) hoặc 6S (22.2V) với dòng xả cao (C-rating 20-50C). Robot công nghiệp sử dụng pack pin 24V có khả năng tháo lắp nhanh.
Sai Lầm Thường Gặp Khi Sử Dụng Hoặc Tự Chế Pack Pin
1. Dùng Cell Không Đồng Bộ
Ghép cell mới với cell cũ, hoặc cell khác hãng, khác dung lượng dẫn đến mất cân bằng nhanh, cell yếu bị sạc/xả quá mức gây chai pin, thậm chí phồng nổ.
2. Không Sử Dụng BMS
Nhiều người tự chế pack pin cho xe đạp điện mà bỏ qua BMS để tiết kiệm chi phí. Hậu quả là pin nhanh hỏng, nguy cơ cháy nổ rất cao. Một pack pin lithium bắt buộc phải có BMS tương thích với số cell và dòng điện.
3. Hàn Nối Kém Chất Lượng
Hàn thiếc thủ công lên cell dễ làm hỏng lớp cách nhiệt, tăng nội trở gây nóng. Phải dùng máy hàn điểm chuyên dụng với dải niken đúng kích thước.
4. Sạc Không Đúng Cách
Dùng sạc không đúng điện áp hoặc dòng điện (ví dụ sạc pin 48V bằng bộ sạc 54.6V) có thể kích hoạt bảo vệ BMS hoặc gây cháy. Luôn dùng sạc có thông số khớp với pack pin và có chứng nhận an toàn.
5. Bảo Quản Sai Nhiệt Độ
Để pack pin ở nơi quá nóng (trên 45°C) hoặc quá lạnh (dưới 0°C) khi sạc sẽ làm giảm tuổi thọ và tăng nguy cơ hư hỏng. Nhiệt độ lý tưởng để bảo quản là 15-25°C ở trạng thái sạc 40-60%.
Lưu Ý Quan Trọng Khi Mua Hoặc Thiết Kế Pack Pin
Xác định nhu cầu thực tế: Tính toán điện áp (số cell series) và dung lượng (số cell parallel) dựa trên tải. Ví dụ, một động cơ 500W 36V cần pack pin 10S với dòng xả liên tục tối thiểu 14A (500W/36V).
Chọn cell chính hãng: Cell Samsung, LG, Panasonic, EVE, CATL có chất lượng và uy tín tốt nhất. Tránh cell Trung Quốc không thương hiệu vì dung lượng và an toàn không đảm bảo.
BMS phải tương thích: BMS cần có số cell (S-count) đúng, dòng cân bằng phù hợp (thường 30-50mA cho pack nhỏ, 100-200mA cho pack lớn), và dòng bảo vệ (overcurrent threshold) lớn hơn dòng tải.
Kiểm tra chứng chỉ an toàn: Pack pin nên có chứng nhận UN38.3 (vận chuyển an toàn), CE, RoHS. Với pin xe điện, cần tiêu chuẩn IP67 chống nước bụi.
Bảo hành dài hạn: Nhà sản xuất uy tín thường bảo hành pack pin 2-5 năm tùy loại. Hỏi rõ chính sách bảo hành và địa chỉ sửa chữa.
Câu Hỏi Thường Gặp Về Pack Pin
Pack pin có thể tự chế tại nhà được không?
Hoàn toàn có thể, nhưng yêu cầu kiến thức về điện tử, hàn điểm, và an toàn pin lithium. Người mới không nên tự chế pack pin cho thiết bị công suất lớn. Nếu tự chế, cần tuân thủ quy trình chọn cell đồng bộ, hàn điểm chính xác, lắp BMS phù hợp và kiểm tra kỹ trước khi sử dụng.
Tuổi thọ trung bình của một pack pin lithium là bao nhiêu?
Phụ thuộc vào hóa chất và cách sử dụng. Pack pin Li-ion NMC thường đạt 500-1000 chu kỳ sạc/xả (khoảng 3-5 năm). Pack pin LiFePO4 có thể đạt 2000-5000 chu kỳ (10-15 năm). Yếu tố ảnh hưởng lớn nhất là nhiệt độ và độ sâu xả (DOD). Xả sâu thường xuyên làm giảm tuổi thọ.
Làm sao biết pack pin đang gặp vấn đề?
Dấu hiệu phổ biến: Thời gian sử dụng ngắn hơn đáng kể, pin bị phồng, vỏ nóng bất thường khi sạc/xả, máy báo lỗi pin, BMS ngắt liên tục. Nếu thấy pin phồng hoặc có mùi hóa chất, ngừng sử dụng ngay và mang đến cơ sở xử lý chất thải nguy hại.
Có thể thay cell trong pack pin khi hỏng một cell không?
Có thể, nhưng cần thay toàn bộ module chứa cell hỏng bằng cell mới cùng loại, cùng thông số (nội trở, dung lượng). Việc thay từng cell đơn lẻ trong pack pin đã qua sử dụng sẽ gây mất cân bằng và nhanh hỏng trở lại. Tốt nhất nên thay toàn bộ pack nếu đã qua nhiều chu kỳ.
Pack pin có thể tái chế được không?
Có. Các thành phần như cell lithium, BMS, vỏ nhựa, dây đồng đều có thể tái chế. Nhiều nhà sản xuất xe điện và pin lớn có chương trình thu hồi pack pin cũ. Không vứt pack pin vào thùng rác thông thường vì nguy cơ cháy nổ và ô nhiễm môi trường.
Kết Luận
Pack pin là một hệ thống năng lượng phức tạp nhưng không thể thiếu trong kỷ nguyên điện hóa. Hiểu rõ pack pin là gì, từ cấu tạo cell, BMS, quy trình sản xuất đến ứng dụng thực tế, giúp bạn lựa chọn và sử dụng pin an toàn, hiệu quả. Dù bạn mua xe điện, lắp hệ thống năng lượng mặt trời hay tự chế pin cho dự án, hãy luôn ưu tiên chất lượng cell và BMS chính hãng, tuân thủ hướng dẫn bảo quản và sạc.
Một pack pin tốt không chỉ là tập hợp các cell pin ghép lại, mà là sự kết hợp hoàn hảo giữa kỹ thuật điện, quản lý thông minh và độ an toàn vượt trội. Đầu tư vào pack pin chất lượng là đầu tư vào hiệu suất và sự an toàn lâu dài cho thiết bị của bạn.
