Trong lĩnh vực cơ khí động cơ đốt trong, xupap là một trong những chi tiết quan trọng nhất quyết định hiệu suất và tuổi thọ của máy. Nếu bạn đang tìm hiểu về cấu tạo động cơ ô tô, xe máy hoặc các thiết bị công nghiệp, việc nắm vững khái niệm xupap là gì sẽ giúp bạn hiểu sâu hơn về nguyên lý vận hành. Bài viết này sẽ phân tích toàn diện từ định nghĩa cơ bản đến các ứng dụng thực tế, kèm theo những sai lầm thường gặp và cách khắc phục.
Xupap (còn gọi là van xu páp, van nạp xả) là bộ phận đóng mở các cửa nạp và cửa xả trên nắp xi lanh của động cơ đốt trong. Nhiệm vụ chính của xupap là kiểm soát dòng khí nạp (hỗn hợp không khí – nhiên liệu) đi vào buồng đốt và dòng khí thải thoát ra ngoài theo đúng thời điểm trong chu trình làm việc.

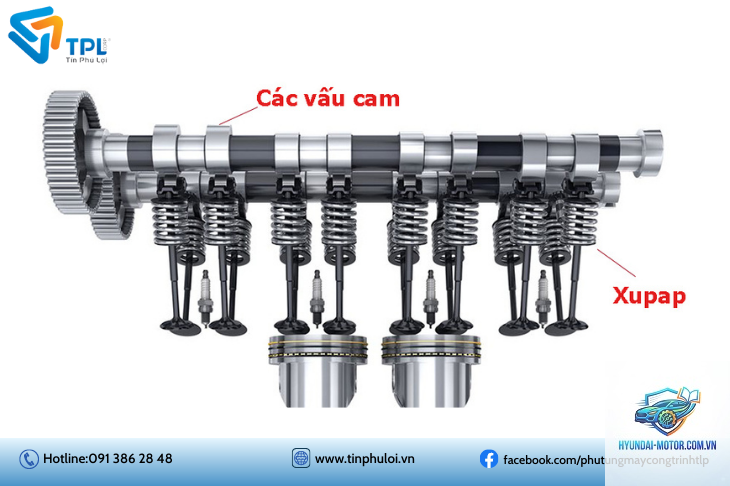

Mỗi xupap hoạt động nhờ cơ cấu dẫn động từ trục cam thông qua con đội, đũa đẩy hoặc cò mổ. Khi trục cam quay, các vấu cam sẽ nâng xupap lên (mở) và lò xo sẽ đẩy xupap trở về vị trí đóng. Chính xác thời gian đóng mở này tạo nên các thì nạp, nén, nổ, xả của động cơ 4 kỳ hoặc 2 kỳ.
Vai trò của xupap trong hiệu suất động cơ
Xupap ảnh hưởng trực tiếp đến:
Công suất: Diện tích và thời gian mở xupap quyết định lượng khí nạp vào buồng đốt, từ đó ảnh hưởng đến lượng nhiên liệu đốt cháy.
Mô-men xoắn: Đường kính và góc vát của đĩa xupap tác động đến tốc độ dòng khí, đặc biệt ở vòng tua thấp.
Tiêu hao nhiên liệu: Nếu xupap không kín, hỗn hợp cháy bị lọt khí, giảm hiệu suất và tăng tiêu thụ nhiên liệu.
Khí thải: Quá trình xả không triệt để dẫn đến sót khí thải, làm tăng nhiệt độ buồng đốt và sinh ra các chất ô nhiễm.
Phân loại xupap phổ biến hiện nay
Phân loại theo vị trí lắp đặt
Xupap treo (Overhead valve – OHV): Đặt trên nắp xi lanh, dẫn động qua đũa đẩy và con đội. Thường gặp ở động cơ xe tải, máy nông nghiệp.
Xupap đặt (Side valve): Đặt bên hông xi lanh, ít phổ biến, chỉ còn dùng trong một số động cơ cũ.
Xupap dẫn động trực tiếp (DOHC/SOHC): Trục cam đặt trên nắp xi lanh, tác động trực tiếp lên xupap qua cò mổ hoặc con đội thủy lực.
Phân loại theo chức năng
Loại xupap
Chức năng
Đặc điểm
Xupap nạp
Mở để hút hỗn hợp không khí – nhiên liệu vào xi lanh
Đường kính đĩa lớn hơn xupap xả, góc vát thường 30° hoặc 45°
Xupap xả
Mở để đẩy khí thải ra khỏi xi lanh
Làm bằng vật liệu chịu nhiệt tốt hơn (thép hợp kim), góc vát 45°
Phân loại theo số lượng xupap mỗi xi lanh
Động cơ 2 xupap (1 nạp + 1 xả): Cấu tạo đơn giản, chi phí thấp, phù hợp động cơ nhỏ, tua thấp.
Động cơ 3 xupap (2 nạp + 1 xả): Tăng diện tích nạp, cải thiện hiệu suất ở vòng tua trung bình.
Động cơ 4 xupap (2 nạp + 2 xả): Phổ biến trên ô tô hiện đại, cho phép dòng khí lưu thông tốt hơn, tăng công suất đỉnh.
Động cơ 5 xupap (3 nạp + 2 xả): Ít gặp, thường trên xe thể thao hoặc motor phân khối lớn.

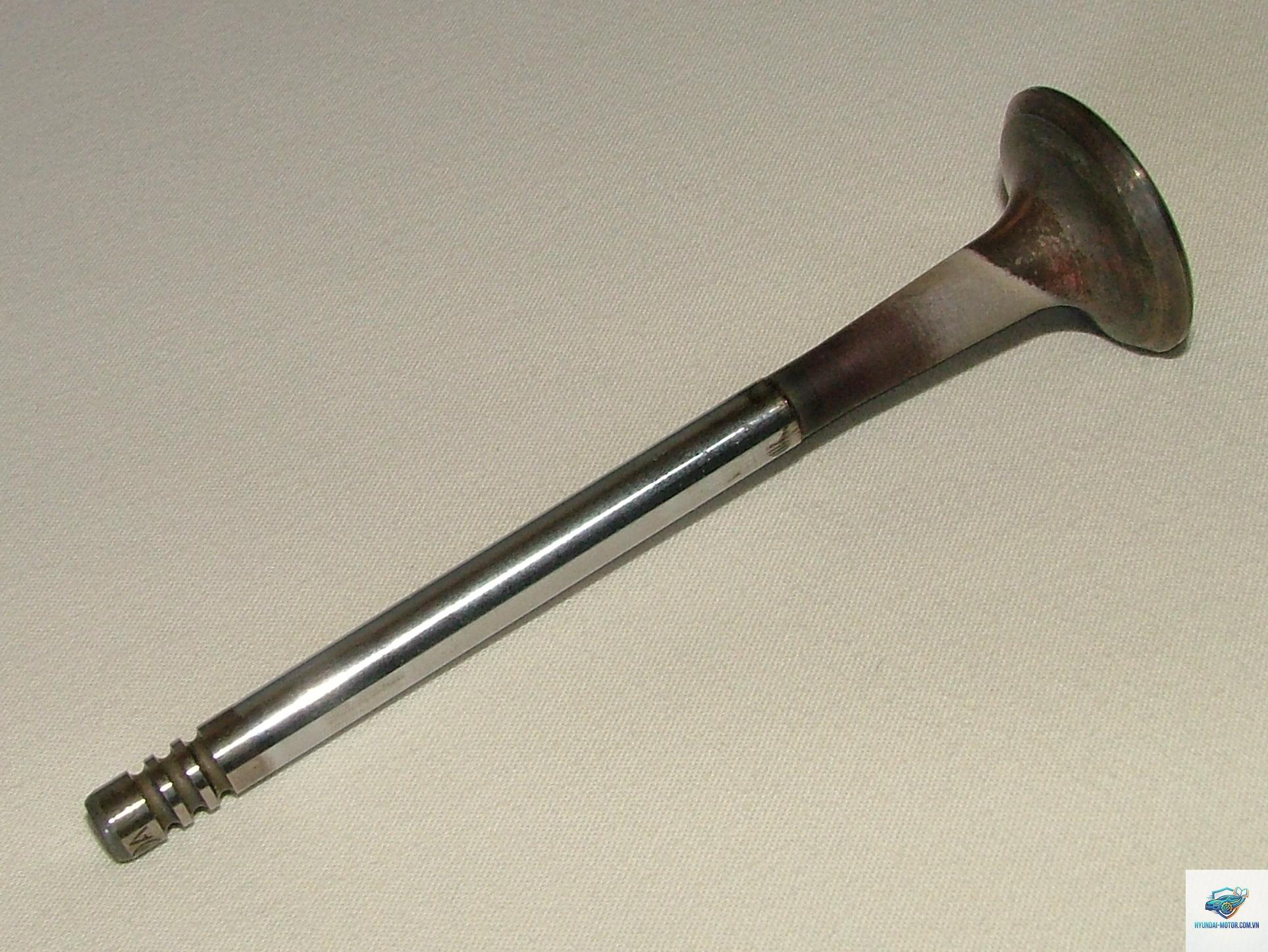

Cấu tạo chi tiết của một xupap điển hình

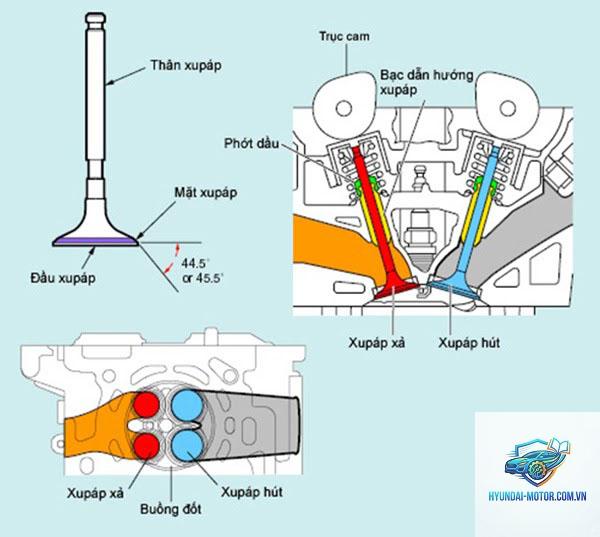

Một xupap hoàn chỉnh gồm các bộ phận sau:

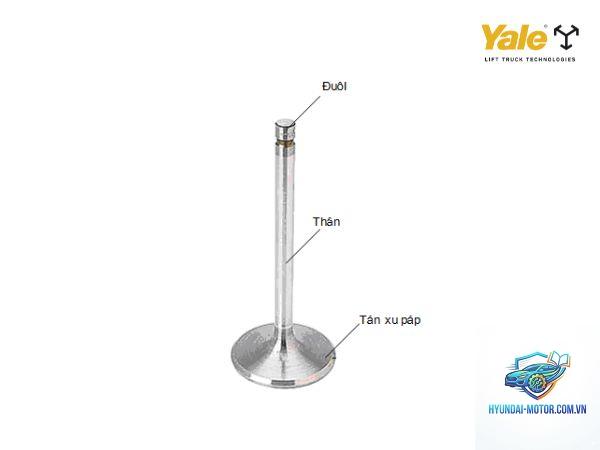

Đĩa xupap (Valve head): Phần hình tròn tiếp xúc với đế xupap để tạo độ kín. Mặt đĩa thường có góc vát 30° hoặc 45°.
Thân xupap (Valve stem): Phần dài trượt trong ống dẫn hướng (guide), kết nối đĩa với đuôi xupap.
Đuôi xupap (Valve tip): Nơi tiếp xúc với cò mổ hoặc con đội.
Rãnh khóa (Valve keeper groove): Giữ bộ phận khóa (retainer) và lò xo.
Lò xo xupap (Valve spring): Có nhiệm vụ đẩy xupap trở về vị trí đóng sau khi cam nhả.
Đế xupap (Valve seat): Bề mặt gia công trên nắp xi lanh, nơi đĩa xupap tỳ vào để làm kín.
Ống dẫn hướng (Valve guide): Giúp thân xupap chuyển động chính xác, không bị lệch.
Phớt chắn dầu (Valve stem seal): Ngăn dầu nhờn từ cơ cấu cam xuống buồng đốt.
Nguyên lý hoạt động của xupap trong chu trình động cơ 4 kỳ
Để hiểu xupap là gì một cách thấu đáo, cần nắm rõ thời điểm đóng mở trong từng kỳ:
Kỳ nạp (Intake stroke): Piston đi xuống, xupap nạp mở, xupap xả đóng. Hỗn hợp nhiên liệu – không khí được hút vào xi lanh.
Kỳ nén (Compression stroke): Cả hai xupap đều đóng, piston đi lên nén hỗn hợp.
Kỳ nổ (Power stroke): Bugi đánh lửa (động cơ xăng) hoặc nhiên liệu tự bốc cháy (diesel), cả hai xupap vẫn đóng, piston bị đẩy xuống.
Kỳ xả (Exhaust stroke): Xupap xả mở, xupap nạp đóng, piston đi lên đẩy khí thải ra ngoài qua cửa xả.
Trong thực tế, thời điểm mở xupap thường sớm hơn hoặc muộn hơn một chút để tận dụng quán tính dòng khí, gọi là góc trùng điệp xupap (valve overlap). Ở góc trùng điệp, cả hai xupap cùng mở một khoảng thời gian ngắn, giúp tăng hiệu quả nạp và xả ở vòng tua cao.
Vật liệu chế tạo xupap và yêu cầu kỹ thuật
Xupap làm việc trong môi trường nhiệt độ cao (600–800°C ở xupap xả, 300–400°C ở xupap nạp), chịu áp lực cơ học và hóa học từ khí cháy. Vì vậy vật liệu chế tạo phải đáp ứng:
Độ bền nhiệt cao, chống oxy hóa.
Chịu mài mòn tốt tại bề mặt tiếp xúc với đế xupap.
Khả năng dẫn nhiệt hợp lý để tản nhiệt qua guide và nước làm mát.
Loại xupap
Vật liệu thường dùng
Đặc điểm
Xupap nạp
Thép hợp kim crôm – silic (SAE 1547), thép carbon
Chi phí thấp, chịu nhiệt vừa phải
Xupap xả
Thép không gỉ (21-2N, 21-4N), Nimonic 80A (hợp kim niken-coban)
Chịu nhiệt cực tốt, chống ăn mòn
Xupap cao cấp
Titan, Inconel
Siêu nhẹ, chịu nhiệt rất cao, dùng trong xe đua
Lợi ích và hạn chế của các hệ thống xupap khác nhau
So sánh xupap cơ khí (mechanical) và xupap thủy lực (hydraulic)
Xupap cơ khí: Khe hở nhiệt được điều chỉnh bằng tay, yêu cầu bảo dưỡng định kỳ. Ưu điểm là đơn giản, giá rẻ, dễ thay thế. Nhược điểm là phải kiểm tra khe hở thường xuyên, nếu sai sẽ gây tiếng ồn hoặc giảm công suất.
Xupap thủy lực: Dùng piston thủy lực tự động bù khe hở, không cần chỉnh. Giảm tiếng ồn, tăng độ bền. Nhược điểm là cấu tạo phức tạp, dầu nhớt phải sạch và đủ áp suất.
Động cơ 2 xupap và 4 xupap: Nên chọn loại nào?
Tiêu chí
2 xupap
4 xupap
Công suất cực đại
Thấp hơn (hạn chế dòng khí)
Cao hơn (diện tích lưu thông lớn)
Mô-men xoắn thấp
Tốt hơn (xupap lớn tạo xoáy khí)
Có thể thấp hơn nếu không thiết kế tối ưu
Độ bền
Đơn giản, ít hỏng hóc
Phức tạp hơn, nhiều chi tiết dễ mòn
Chi phí sản xuất và bảo trì
Rẻ
Cao hơn
Ứng dụng
Xe máy phổ thông, máy phát điện, động cơ tĩnh tại
Ô tô du lịch, xe thể thao, động cơ cao tốc
Ứng dụng thực tế của xupap trong các loại động cơ
Trên xe máy
Phần lớn xe máy phổ thông tại Việt Nam dùng động cơ 2 xupap (1 nạp, 1 xả) với cơ cấu SOHC. Một số dòng xe phân khối lớn như Honda Winner, Yamaha Exciter sử dụng 4 xupap để đạt công suất cao hơn. Việc bảo dưỡng xupap trên xe máy thường bao gồm chỉnh khe hở xupap sau mỗi 10.000–15.000 km.
Trên ô tô
Hầu hết ô tô đời mới dùng động cơ 4 xupap/xi lanh, kết hợp hệ thống VVT (Variable Valve Timing) để thay đổi thời điểm đóng mở xupap theo vòng tua máy. Các hãng như Toyota (VVT-i), Honda (VTEC), BMW (VANOS) đã phát triển công nghệ này để tối ưu hóa hiệu suất trên toàn dải vòng tua.
Trong động cơ diesel và công nghiệp
Động cơ diesel tàu thủy, máy phát điện lớn thường dùng xupap đặt với cơ cấu OHV, kích thước lớn, vật liệu chịu nhiệt cao hơn. Các xupap này có thể nặng tới vài kg và phải thay thế sau 20.000–30.000 giờ hoạt động.
Những sai lầm thường gặp khi làm việc với xupap
Không kiểm tra khe hở xupap định kỳ: Khe hở quá nhỏ làm xupap không đóng kín, cháy mép đĩa. Khe hở quá lớn gây tiếng kêu, giảm hiệu suất.
Lắp sai góc vát khi mài lại xupap: Góc vát không chuẩn làm tăng rò rỉ, giảm tỷ số nén.
Dùng sai lò xo xupap: Lò xo quá yếu không đủ lực đóng, lò xo quá cứng gây mòn nhanh cò mổ và cam.
Không thay phớt chắn dầu khi thay xupap: Dầu lọt xuống buồng đốt gây khói trắng, bám muội trên bugi.
Sử dụng xupap không đúng chủng loại: Ví dụ lắp xupap xả vào vị trí nạp có thể gây nhiệt độ cao phá hủy đế.
Lưu ý quan trọng khi bảo dưỡng và thay thế xupap
Luôn làm sạch đế xupap và ống dẫn hướng trước khi lắp mới.
Kiểm tra độ kín bằng phương pháp đổ dung dịch kiểm tra (hoặc bơm khí nén) sau khi lắp.
Đảm bảo lực siết của khóa giữ lò xo (valve retainer) đúng tiêu chuẩn nhà sản xuất.
Khi thay xupap, nên thay đồng bộ đế xupap và phớt chắn dầu để đảm bảo tuổi thọ.
Đối với động cơ có hệ thống thủy lực, cần xả khí sau khi lắp để tránh hiện tượng xupap không đóng.
Câu hỏi thường gặp về xupap
Xupap bị cong do nguyên nhân gì?
Xupap cong thường do động cơ bị nổ sớm (kích nổ), hoặc pít tông va đập vào xupap khi dây cam bị nhảy răng. Khi đó cần thay xupap mới và kiểm tra lại toàn bộ cơ cấu phối khí.
Tiếng kêu lạ từ xupap là dấu hiệu của hỏng gì?
Tiếng kêu “tạch tạch” đều đặn theo nhịp động cơ thường do khe hở xupap quá lớn. Tiếng kêu lộp độp không đều có thể do lò xo yếu hoặc con đội thủy lực bị kẹt.
Bao lâu nên thay xupap một lần?
Xupap thường có tuổi thọ rất cao, có thể trên 100.000 km nếu bảo dưỡng đúng cách. Chỉ cần thay khi phát hiện mòn quá mức, nứt, cháy hoặc sau khi sửa chữa lớn động cơ.
Có thể tự thay xupap tại nhà không?
Việc thay xupap đòi hỏi dụng cụ chuyên dụng (kìm ép lò xo, đồng hồ đo khe hở, máy mài đế). Người không có kinh nghiệm dễ làm sai kỹ thuật, gây hỏng động cơ. Tốt nhất nên mang đến gara uy tín.
Xupap làm bằng titan có ưu điểm gì?
Xupap titan nhẹ hơn 40–50% so với thép, giúp giảm khối lượng chuyển động, cho phép vòng tua cao hơn và đáp ứng ga tốt hơn. Nhược điểm là giá thành rất đắt (hàng triệu đồng mỗi xupap).
Kết luận
Xupap là gì? Đó là van điều khiển quá trình nạp và xả trong động cơ đốt trong, đóng vai trò quyết định đến hiệu suất, công suất và độ bền. Từ cấu tạo đơn giản như đĩa, thân, lò xo cho đến các hệ thống phức tạp như VVT, xupap ngày càng được cải tiến để đáp ứng yêu cầu tiết kiệm nhiên liệu và giảm khí thải. Nắm vững kiến thức về xupap giúp bạn bảo dưỡng động cơ đúng cách, kéo dài tuổi thọ và tối ưu hóa hiệu suất vận hành. Khi gặp bất kỳ dấu hiệu bất thường nào liên quan đến xupap, hãy kiểm tra ngay để tránh hư hỏng nặng hơn.
