Khi nhắc đến những chiếc mô tô thể thao cao cấp hay xe touring hạng sang, một trong những chi tiết kỹ thuật gây ấn tượng mạnh nhất chính là single sided swingarm (tay đòn đơn phía sau). Vậy single sided swingarm là gì mà lại được xem như biểu tượng của sự đẳng cấp và công nghệ? Bài viết này sẽ giải thích chi tiết từ khái niệm cơ bản đến ứng dụng thực tế, giúp bạn hiểu rõ về cấu tạo, ưu nhược điểm và lý do tại sao hệ thống này lại xuất hiện trên những dòng xe đắt tiền.
Định Nghĩa Single Sided Swingarm – Bản Chất Của Tay Đòn Đơn
Single sided swingarm, còn được gọi là swingarm một bên hoặc tay đòn đơn, là một bộ phận của hệ thống treo sau trên xe mô tô. Thay vì sử dụng hai càng (hai bên) để giữ trục bánh sau như thiết kế truyền thống, single sided swingarm chỉ có một càng duy nhất nằm ở một bên của xe (thường là bên trái hoặc bên phải tùy vào nhà sản xuất). Bánh xe được gắn cố định vào càng này thông qua một trục cứng vững hoặc hệ thống may-ơ đặc biệt.
Về mặt cơ học, swingarm là cầu nối giữa khung xe và bánh sau, cho phép bánh sau di chuyển lên xuống để hấp thụ xóc. Với thiết kế một bên, single sided swingarm loại bỏ hoàn toàn càng thứ hai, tạo ra một khoảng trống phía bên kia. Điều này mang lại nhiều lợi ích về thẩm mỹ và chức năng, đặc biệt là khi thay lốp hoặc bảo dưỡng hệ thống truyền động.
Cấu Tạo Và Nguyên Lý Hoạt Động Của Single Sided Swingarm

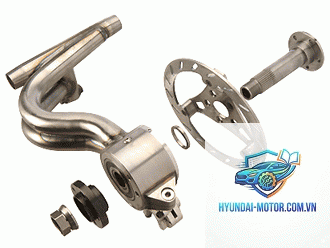

Các Thành Phần Chính
Một hệ thống single sided swingarm điển hình bao gồm các bộ phận sau:

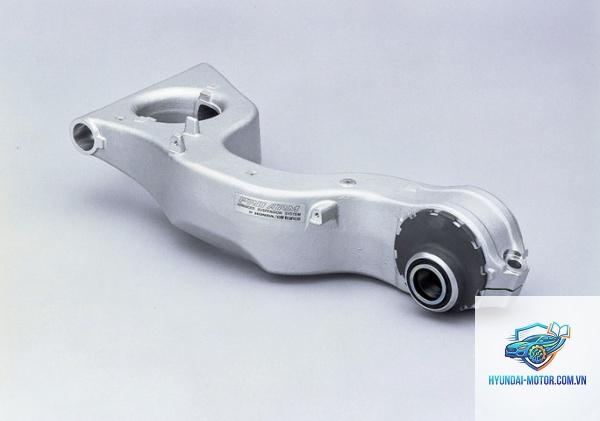

Càng đơn: Được làm từ nhôm hoặc thép, thường có dạng hình hộp hoặc ống chịu lực, kết nối trực tiếp với khung qua một trục xoay (pivot).
Giảm xóc sau: Thường đặt lệch sang một bên hoặc sử dụng liên kết đòn bẩy để kết nối với swingarm.
May-ơ bánh sau: Thiết kế đặc biệt cho phép bánh xe được gắn chặt vào càng đơn, thường sử dụng trục rỗng hoặc hệ thống ốc siết ở một đầu.
Hệ thống truyền động: Dây xích hoặc dây curoa nằm về phía có càng đơn, giúp truyền lực từ động cơ đến bánh sau.
Nguyên Lý Hoạt Động
Khi bánh sau gặp chướng ngại vật, lực tác động làm bánh xe và swingarm xoay quanh trục pivot. Giảm xóc sẽ hấp thụ năng lượng và kiểm soát dao động. Vì chỉ có một bên càng, thiết kế này đòi hỏi trục bánh sau phải chịu lực uốn lớn hơn, do đó các kỹ sư phải tính toán kỹ lưỡng để đảm bảo độ cứng vững và cân bằng.
Phân Loại Single Sided Swingarm Theo Các Hãng Xe
Không phải tất cả single sided swingarm đều giống nhau. Mỗi hãng xe có thiết kế riêng, phản ánh triết lý kỹ thuật và đặc tính vận hành:

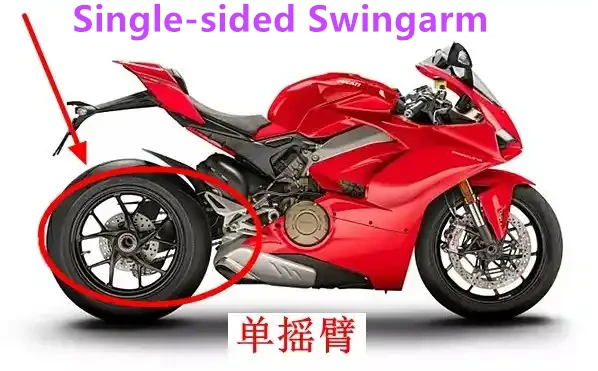

Ducati: Tiên phong với hệ thống treo đơn (monoswing) trên nhiều dòng xe thể thao như 916, Panigale. Swingarm của Ducati thường nằm bên trái, kết hợp cùng giảm xóc đơn và hệ thống đòn bẩy.
BMW Motorrad: Sử dụng hệ thống Paralever và Telelever, nhưng từ dòng K-series và S 1000 RR, BMW áp dụng swingarm một bên phải. Điểm đặc biệt là thiết kế cho phép thay lốp siêu nhanh khi kết hợp với trục may-ơ.
Honda: Xuất hiện trên VFR800, CBR1000RR (một số đời) và Gold Wing. Honda có xu hướng đặt swingarm bên phải, tích hợp hộp số hoặc phuộc sau liền khối.
Aprilia, Moto Guzzi, Suzuki: Một số mẫu xe cũng áp dụng nhưng ít phổ biến hơn.
Ưu Điểm Của Single Sided Swingarm
Single sided swingarm không chỉ đẹp mắt mà còn mang lại nhiều lợi ích thực tế:
Thay bánh sau cực kỳ nhanh chóng: Không cần tháo trục hai bên hay căn chỉnh. Chỉ cần tháo một ốc trung tâm, bánh xe có thể trượt ra ngoài mà không chạm vào xích hay hệ thống phanh. Điều này đặc biệt hữu ích trong đua xe hoặc khi bảo dưỡng thường xuyên.
Tăng tính thẩm mỹ: Thiết kế hở một bên giúp lộ ra la-zăng đúc đẹp, hệ thống phanh đĩa và dây xích. Nhiều người chơi xe coi đây là điểm nhấn tạo nên vẻ sang trọng và hiện đại.
Giảm trọng lượng không được treo (unsprung weight): Nhờ loại bỏ một càng và các chi tiết kết nối, tổng khối lượng của hệ thống treo sau nhẹ hơn, giúp bánh xe phản ứng nhanh hơn với mặt đường.
Cải thiện khả năng tiếp cận bảo dưỡng: Dễ dàng kiểm tra lốp, thay dây xích, vệ sinh phanh và các bộ phận khác mà không cần tháo rời quá nhiều.
Hỗ trợ thiết kế khung gầm tối ưu: Cho phép bố trí hệ thống xả hoặc hộp gió một cách linh hoạt hơn ở phía bên kia.
Nhược Điểm Và Hạn Chế Của Tay Đòn Đơn
Dù nổi bật, single sided swingarm cũng tồn tại một số điểm yếu mà người dùng cần cân nhắc:
Chi phí sản xuất và thay thế cao: Thiết kế phức tạp hơn, yêu cầu gia công chính xác và vật liệu chất lượng cao. Khi hỏng hóc, việc sửa chữa hoặc thay swingarm thường đắt gấp đôi so với loại hai bên.
Độ cứng vững về mặt xoắn thấp hơn: Vì chỉ có một bên, khả năng chống uốn ngang và xoắn của càng đơn kém hơn so với càng đôi có cùng kích thước. Điều này buộc các nhà sản xuất phải làm càng to hơn và nặng hơn để bù đắp.
Không tương thích với mọi loại xe: Các dòng xe giá rẻ hoặc phi thể thao khó áp dụng vì chi phí và độ phức tạp.
Yêu cầu bảo dưỡng đặc biệt: Vòng bi, phớt dầu và hệ thống siết trục cần được kiểm tra định kỳ, vì lực tác động lên một bên lớn hơn, dễ gây mòn không đều.
Trọng lượng có thể lớn hơn nếu tính thiết kế bù: Để đạt độ cứng tương đương, single sided swingarm thường nặng hơn so với double sided swingarm thông thường (do phải dùng nhiều vật liệu hơn ở càng đơn).

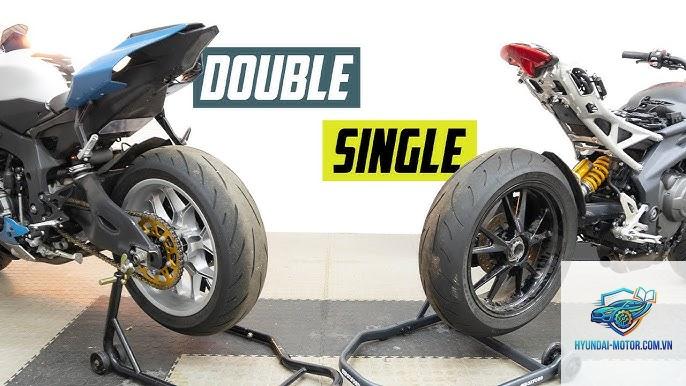

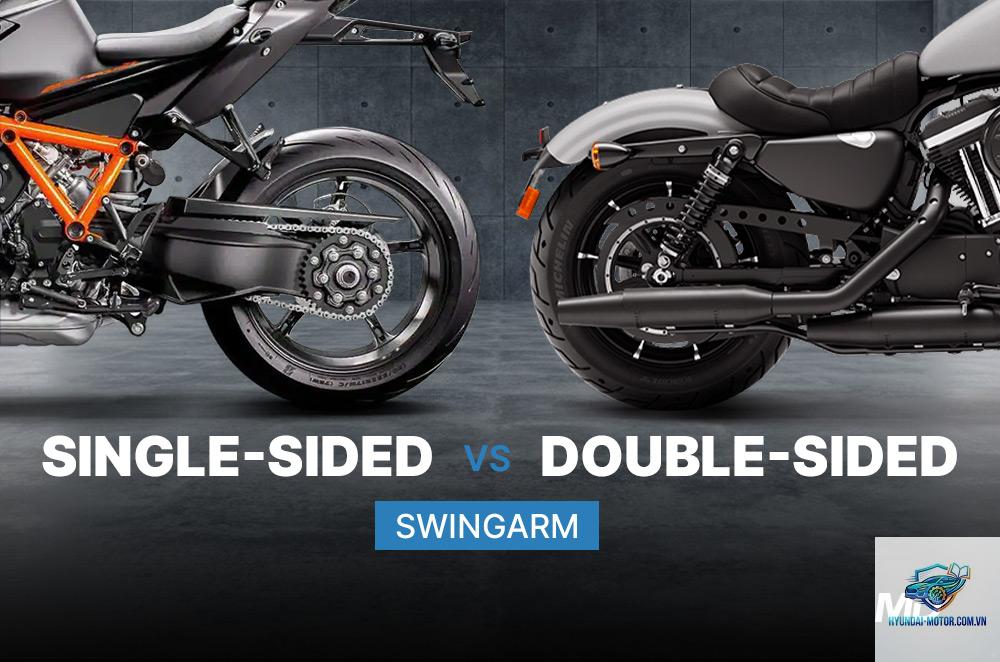

So Sánh Single Sided Swingarm Và Double Sided Swingarm
Tiêu chí
Single Sided Swingarm
Double Sided Swingarm
Chi phí sản xuất
Cao
Thấp đến trung bình
Độ cứng xoắn
Thấp hơn (cần thiết kế bù)
Cao hơn tự nhiên
Khả năng thay lốp
Rất nhanh, tiện lợi
Phải tháo hai bên, lâu hơn
Thẩm mỹ
Đẹp, hiện đại, thể thao
Đơn giản, truyền thống
Trọng lượng không được treo
Thấp hơn (bản thân swingarm có thể nặng hơn nhưng tổng thể nhẹ)
Cao hơn
Ứng dụng phổ biến
Xe thể thao cao cấp, touring hạng sang
Xe phổ thông, xe địa hình, xe côn tay rẻ
Bảo dưỡng
Phức tạp hơn, cần chú ý trục
Đơn giản, dễ tìm phụ tùng
Ứng Dụng Thực Tế Của Single Sided Swingarm Trên Các Dòng Xe
Xe Thể Thao (Sportbike)
Ducati Panigale V4, BMW S 1000 RR, Honda CBR1000RR-R là những đại diện tiêu biểu. Trên các mẫu xe này, single sided swingarm không chỉ giúp giảm thời gian thay lốp trong pit-stop mà còn góp phần vào thiết kế khí động học và trọng tâm thấp.
Xe Touring Cao Cấp
BMW K 1600 GT/GTL, Honda Gold Wing sử dụng tay đòn đơn để tối ưu hóa không gian cho hệ thống truyền động cardan và giúp việc thay lốp dễ dàng hơn trên những chuyến đường dài.
Xe Naked Bike Và Streetfighter
Ducati Monster, Aprilia Tuono cũng áp dụng, tạo điểm nhấn thẩm mỹ mạnh mẽ và thể hiện đẳng cấp công nghệ.
Xe Cổ Điển Hiện Đại (Retro Modern)
Một số mẫu như Moto Guzzi California hay Triumph Rocket 3 dùng swingarm một bên để khoe hệ thống truyền động trục cardan hoặc dây curoa.
Sai Lầm Thường Gặp Khi Sử Dụng Và Bảo Dưỡng Single Sided Swingarm
Siết quá chặt hoặc quá lỏng trục bánh sau: Do cấu trúc một bên, lực siết trục ảnh hưởng trực tiếp đến sự cân bằng của bánh xe. Sai lệch có thể gây rung lắc, mòn lốp không đều hoặc hỏng vòng bi.
Không bảo dưỡng vòng bi swingarm định kỳ: Vòng bi ở pivot và may-ơ chịu tải trọng lớn và dễ bị xâm nhập bụi nước. Nếu không tra mỡ đúng hạn, chúng sẽ kêu và nhanh hỏng.
Tự ý độ thêm phụ kiện mà không tính toán: Gắn pô hông, chắn bùn hay hệ thống đèn vào swingarm đơn có thể làm thay đổi phân bố lực, gây nứt hoặc biến dạng.
Nhầm lẫn giữa các hãng về tiêu chuẩn ốc trục: Mỗi nhà sản xuất có kích thước và bước ren riêng. Dùng sai ốc có thể dẫn đến tuôn ren hoặc lỏng trong khi vận hành.
Bỏ qua kiểm tra độ lệch của bánh sau: Vì chỉ có một bên càng, bánh sau dễ bị lệch nếu không được căn chỉnh đúng sau khi thay lốp. Việc này ảnh hưởng trực tiếp đến khả năng vào cua và độ an toàn.
Lưu Ý Quan Trọng Khi Chọn Xe Trang Bị Single Sided Swingarm
Nếu bạn đang có ý định mua một chiếc mô tô sử dụng tay đòn đơn, hãy ghi nhớ những điểm sau:
Kiểm tra lịch sử bảo dưỡng: Hỏi kỹ về việc thay dầu, mỡ vòng bi và kiểm tra trục swingarm. Xe cũ thường gặp vấn đề về rỉ sét ở các khớp.
Chi phí phụ tùng: Hãy tìm hiểu giá của bộ swingarm thay thế cho dòng xe đó. Với nhiều mẫu xe Nhật, giá có thể chấp nhận được, nhưng với Ducati hay BMW, số tiền có thể lên tới hàng chục triệu đồng.
Sự hỗ trợ của thợ sửa chữa: Không phải thợ nào cũng rành về kỹ thuật tháo lắp single sided swingarm. Hãy chọn garage có kinh nghiệm với dòng xe cao cấp.
Khả năng độ xe: Vì hệ thống treo sau phức tạp, việc thay giảm xóc hay tùy chỉnh chiều cao thường đòi hỏi kỹ thuật cao hơn.
Câu Hỏi Thường Gặp Về Single Sided Swingarm (FAQ)
Single sided swingarm có bền không?
Có, nếu được thiết kế đúng và bảo dưỡng định kỳ. Các hãng xe lớn đều tính toán độ bền theo tiêu chuẩn tương đương với càng đôi. Tuy nhiên, do cấu trúc một bên, các khớp chịu lực lớn hơn, nên cần chú ý kiểm tra vòng bi và trục thường xuyên.
Xe nào không nên độ single sided swingarm?
Không nên độ thêm hệ thống này vào xe vốn không có sẵn bởi kết cấu khung và pivot phải được thiết kế đồng bộ. Việc độ thường chỉ thực hiện được trên các dòng xe có sẵn đế hoặc khung tương thích, và cần kỹ thuật hàn gia công phức tạp.
Double sided swingarm có ưu điểm gì hơn?
Double sided swingarm rẻ hơn, dễ sửa chữa, chịu lực xoắn tốt hơn, phù hợp với xe địa hình hoặc xe tải trọng lớn. Đa số các mẫu xe thể thao tầm trung và dưới 400cc vẫn dùng loại này.
Tại sao single sided swingarm thường chỉ thấy trên xe đắt tiền?
Vì chi phí thiết kế, khuôn mẫu, gia công và lắp ráp cao hơn. Ngoài ra, nó còn là điểm nhấn thương hiệu, thể hiện đẳng cấp kỹ thuật và sự tinh tế trong thiết kế.
Thay lốp trên single sided swingarm có khó không?
Không, ngược lại nó còn dễ hơn nhiều so với loại hai càng. Chỉ cần nâng xe lên, tháo một ốc trung tâm, trượt bánh ra ngoài. Nhiều người tự thay lốp tại nhà chỉ với vài dụng cụ cơ bản.
Có cần bảo dưỡng gì đặc biệt cho swingarm đơn không?
Cần kiểm tra độ siết của ốc trục (thường dùng mô-men lực cụ thể), tra mỡ vào bạc đạn swingarm mỗi 10.000-15.000 km, và kiểm tra độ lệch bánh sau.
Single sided swingarm có ảnh hưởng đến khả năng vận hành không?
Có. Nó giúp giảm trọng lượng không được treo, cải thiện độ nhạy của hệ thống treo và giúp xe vào cua chính xác hơn. Tuy nhiên, nếu thiết kế không tốt, nó có thể gây mất ổn định khi phanh gấp hoặc tăng tốc mạnh.
Kết Luận
Single sided swingarm là một kiệt tác kỹ thuật trong ngành công nghiệp mô tô, kết hợp giữa thẩm mỹ, chức năng và đẳng cấp. Hiểu rõ single sided swingarm là gì không chỉ giúp bạn đánh giá đúng giá trị của một chiếc xe mà còn giúp bạn bảo dưỡng sử dụng nó hiệu quả hơn. Dù còn một số hạn chế về chi phí và độ phức tạp, nhưng đối với những ai đam mê tốc độ và yêu cái đẹp, tay đòn đơn vẫn là biểu tượng không thể thay thế trên những dòng xe đỉnh cao.
Nếu bạn đang sở hữu hoặc có ý định mua một mẫu xe trang bị swingarm một bên, hãy tìm hiểu kỹ đặc điểm riêng của từng hãng và lên kế hoạch bảo dưỡng phù hợp. Một chiếc single sided swingarm được chăm sóc tốt sẽ đồng hành cùng bạn trên mọi cung đường với sự êm ái và đáng tin cậy.
