Khi nhắc đến những công nghệ khung xe làm thay đổi cuộc chơi trong ngành công nghiệp xe máy, không thể bỏ qua cái tên Deltabox. Đây là một trong những phát minh mang tính biểu tượng của Yamaha, xuất hiện lần đầu vào cuối thập niên 80 và vẫn được sử dụng rộng rãi trên các dòng xe thể thao, côn tay và naked bike cho đến ngày nay. Vậy chính xác deltabox là gì? Cấu trúc của nó khác gì so với khung ống thép hay khung trellis truyền thống? Bài viết này sẽ giải mã toàn bộ công nghệ khung Deltabox, từ nguyên lý thiết kế, ưu nhược điểm, ứng dụng thực tế cho đến những sai lầm thường gặp khi tìm hiểu về loại khung này.
Deltabox là tên gọi thương mại của loại khung xe dạng hộp kín (perimeter frame) được phát triển bởi Yamaha. Tên gọi này kết hợp giữa chữ “Delta” (ký hiệu tam giác trong toán học) và “Box” (hình hộp), phản ánh đúng cấu trúc cơ bản của nó.
Bản chất của khung Deltabox là một hệ khung không gian dạng hộp, được chế tạo từ các tấm nhôm hoặc thép định hình, hàn lại với nhau tạo thành một cấu trúc cứng vững nhưng nhẹ. Không giống như khung ống thép đơn thuần chỉ có các ống tròn hoặc vuông nối với nhau, Deltabox sử dụng các tấm kim loại có tiết diện hình chữ nhật hoặc hình thang, tạo thành các hộp rỗng có khả năng chịu lực xoắn và uốn cực tốt.
Yamaha lần đầu tiên giới thiệu công nghệ này trên mẫu xe đua Yamaha FZR 750 vào năm 1987 và sau đó là Yamaha FZR 1000. Kể từ đó, Deltabox đã trở thành chuẩn mực cho các dòng xe sportbike của hãng như YZF-R1, YZF-R6, YZF-R15, MT-15 và Exciter 150/155.

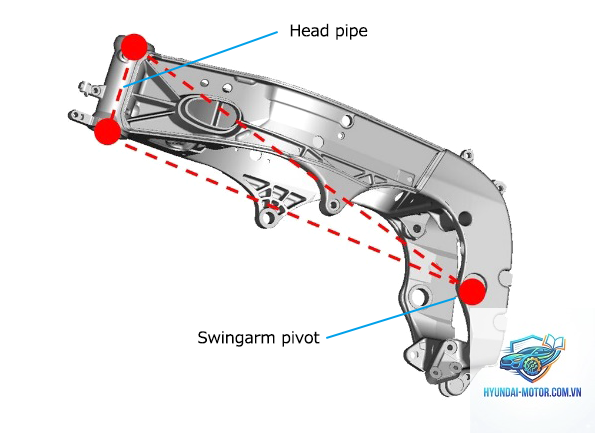

Cấu tạo chi tiết của khung Deltabox
Để hiểu rõ hơn deltabox là gì, cần phân tích cấu trúc thành phần của nó.
Thành phần chính của khung Deltabox
Thanh dầm chính (Main Spars): Hai thanh lớn chạy từ cổ xe về phía sau, tạo thành hình tam giác hoặc hình thang. Đây là bộ phận chịu lực chính, thường được đúc từ hợp kim nhôm.
Thanh ngang (Cross Members): Các thanh nối giữa hai dầm chính, tăng cường độ cứng ngang và chống xoắn.
Ống cổ (Steering Head Tube): Khu vực kết nối hệ thống lái, được gia cố đặc biệt để chịu lực từ phuộc trước.
Giá đỡ động cơ (Engine Mounts): Các điểm bắt động cơ được thiết kế để động cơ trở thành một phần tử chịu lực của khung.
Giá đỡ tay đòn (Pivot Plate): Khu vực gắn tay đòn sau, truyền lực từ bánh sau lên khung.
Vật liệu chế tạo
Phần lớn khung Deltabox hiện đại được làm từ hợp kim nhôm 7000 series hoặc 6000 series. Một số phiên bản cao cấp hơn sử dụng nhôm đúc áp lực cao (CF die-cast) để giảm trọng lượng và tăng độ chính xác. Trên các mẫu xe phổ thông như Exciter 155, khung Deltabox có thể được làm từ thép dập định hình để giảm giá thành nhưng vẫn giữ được ưu điểm về độ cứng xoắn.
Nguyên lý hoạt động và cơ học kết cấu
Khác với suy nghĩ ban đầu của nhiều người, khung xe không chỉ đơn giản là giá đỡ các bộ phận. Nó là trái tim của hệ thống vận hành, quyết định cách xe vào cua, tăng tốc và phanh.
Cách Deltabox phân bố lực
Thiết kế hình hộp tam giác của Deltabox tạo ra một cấu trúc dạng giàn không gian (space frame). Khi lực tác động từ bánh trước và bánh sau, thay vì bị dồn vào một điểm duy nhất, lực được phân tán đều dọc theo các cạnh của hình tam giác. Điều này giúp giảm hiện tượng xoắn khung khi vào cua ở tốc độ cao.
Nguyên lý then chốt là độ cứng xoắn (torsional rigidity) và độ cứng uốn (flexural rigidity). Deltabox có độ cứng xoắn cao hơn nhiều so với khung ống thép truyền thống, cho phép xe duy trì góc nghiêng ổn định ngay cả khi mặt đường gồ ghề. Đồng thời, độ cứng uốn được tính toán để tạo ra một chút “mềm” có chủ đích, giúp xe bám đường tốt hơn thay vì quá cứng nhắc.
So sánh với các loại khung khác
Loại khung
Độ cứng xoắn
Trọng lượng
Chi phí sản xuất
Đặc điểm vận hành
Khung ống thép (Twin tube)
Thấp
Nặng
Thấp
Dễ uốn, thoải mái
Khung Deltabox (Nhôm)
Cao
Nhẹ
Cao
Chính xác, thể thao
Khung Trellis (Ống thép hàn)
Trung bình cao
Trung bình
Cao
Đàn hồi tốt, vintage
Khung Monocoque (Carbon)
Rất cao
Rất nhẹ
Rất cao
Cực kỳ cứng cáp
So với khung ống thép, deltabox nặng hơn không đáng kể nhưng cứng gấp đôi. So với khung trellis, nó ổn định hơn khi vào cua tốc độ cao nhưng có thể kém linh hoạt hơn ở tốc độ thấp. Nhìn chung, mỗi loại khung đều có thế mạnh riêng nhưng Deltabox là lựa chọn số một cho các mẫu xe thể thao hiệu suất cao.
Phân loại khung Deltabox
Không phải tất cả các khung Deltabox đều giống nhau. Qua nhiều thế hệ, Yamaha đã phát triển nhiều biến thể khác nhau.

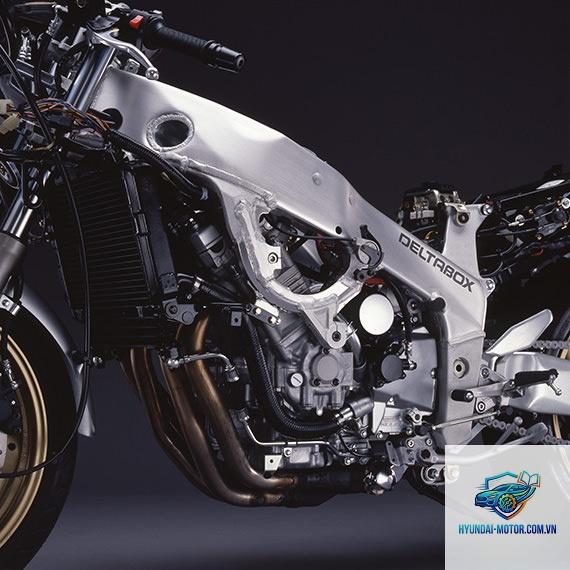

Deltabox I (Thế hệ đầu)
Xuất hiện trên FZR 750 và FZR 1000. Đây là loại khung nhôm đúc, có thiết kế hộp lớn, các đường hàn thô nhưng rất chắc chắn. Trọng lượng khoảng 8-10 kg.
Deltabox II (Tinh gọn hơn)
Sử dụng trên các mẫu YZF-R7 và R1 đời đầu. Tiết diện nhỏ hơn, hàn được tối ưu, giảm trọng lượng xuống còn khoảng 6-7 kg.
D-Frame (Deltabox cải tiến cho xe nhỏ)
Đây là phiên bản rút gọn dành cho các dòng xe 150-250cc như Exciter, YZF-R15, MT-15. D-Frame thường làm từ thép dập, có cấu trúc đơn giản hơn để phù hợp với chi phí sản xuất hàng loạt.
Hybrid Deltabox

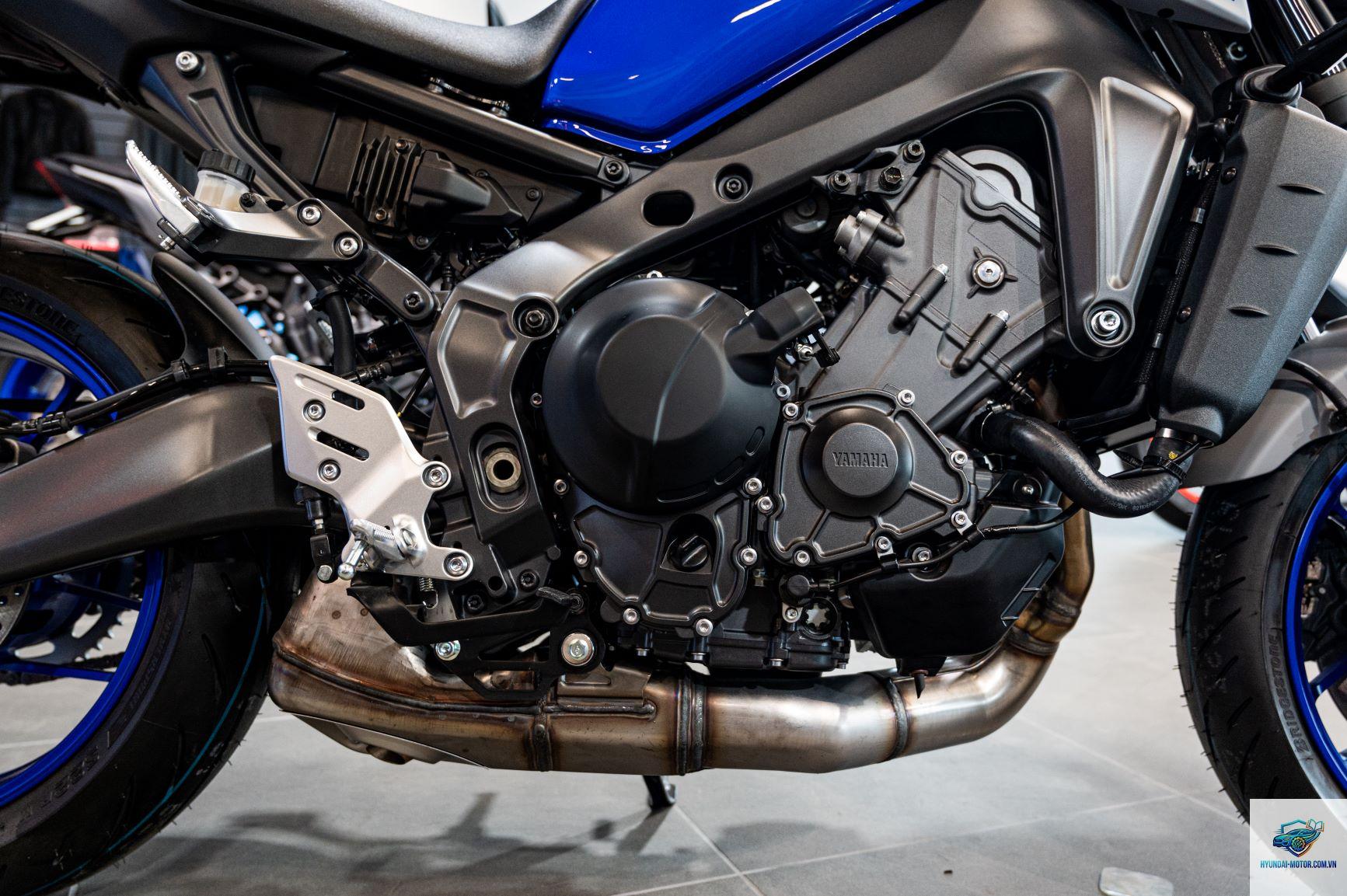

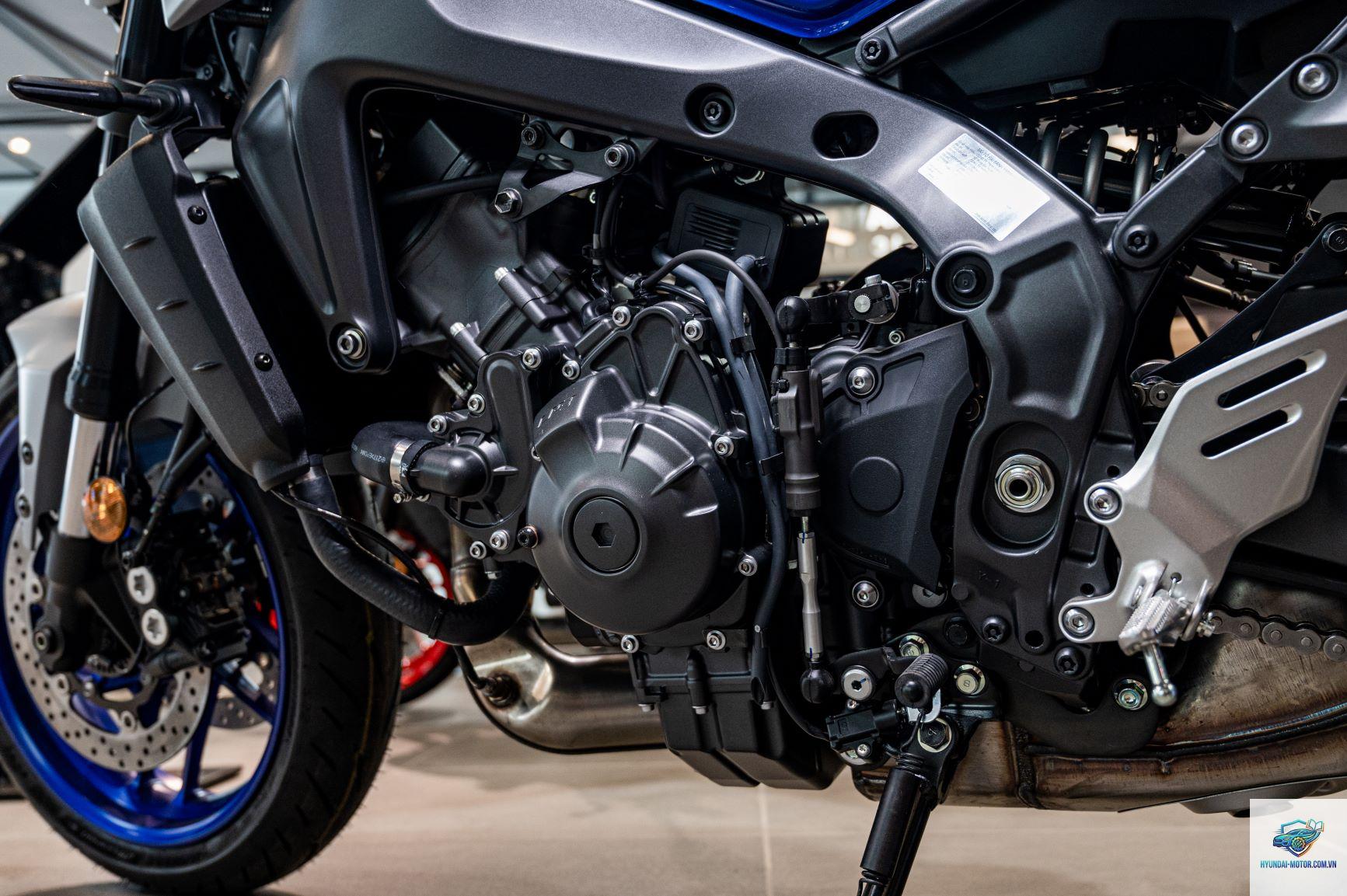

Một số mẫu xe hiện nay như MT-09 sử dụng khung lai ghép: phần chính là Deltabox nhôm đúc, phần đuôi là khung ống thép hoặc nhôm hàn. Sự kết hợp này giúp cân bằng giữa độ cứng và tính linh hoạt của đuôi xe.
Lợi ích và hạn chế của khung Deltabox
Lợi ích nổi bật của khung Deltabox
Độ cứng xoắn vượt trội: Giúp xe vào cua chính xác, không bị rung lắc ở tốc độ cao. Người lái cảm nhận rõ sự ổn định khi đè góc lớn trên đường đua hoặc đèo núi.
Trọng lượng nhẹ tối ưu: Khung nhôm Deltabox có thể nhẹ hơn 30-40% so với khung thép tương đương, giúp giảm khối lượng tổng thể xe, cải thiện khả năng tăng tốc và phanh.
Tích hợp động cơ làm thành phần chịu lực: Deltabox cho phép gắn động cơ như một bộ phận khung, giúp giảm thêm trọng lượng và tăng độ cứng tổng thể.
Khả năng tản nhiệt tốt: Thiết kế hộp rỗng cho phép không khí lưu thông bên trong, hỗ trợ làm mát động cơ và các bộ phận khác.
Thẩm mỹ hiện đại: Với các đường nét sắc sảo, khung Deltabox mang lại vẻ ngoài thể thao, cơ bắp cho xe.
Hạn chế và nhược điểm
Chi phí sản xuất cao: Đúc và hàn nhôm định hình đòi hỏi công nghệ và khuôn mẫu phức tạp, làm tăng giá thành xe. Đây là lý do các mẫu xe rẻ tiền ít trang bị Deltabox thật sự.
Khó sửa chữa khi hư hỏng: Nếu khung Deltabox bị nứt, cong vênh sau tai nạn, rất khó nắn lại hoặc hàn thông thường như khung thép. Việc thay thế khung mới tốn kém.
Cảm giác cứng ở tốc độ thấp: Ở đường xấu hoặc đi chậm, độ cứng cao của Deltabox có thể truyền rung động nhiều hơn lên người lái, giảm sự thoải mái so với khung ống thép dẻo hơn.
Không phù hợp với mọi phân khúc: Xe phân khối nhỏ dưới 125cc hiếm khi sử dụng Deltabox vì lợi ích không đáng kể so với chi phí tăng thêm.
Ứng dụng thực tế của khung Deltabox trên các dòng xe
Hiểu rõ deltabox là gì sẽ giúp bạn nhận diện được nó trên những mẫu xe phổ biến.
Yamaha YZF-R15 và MT-15
Đây là hai mẫu xe côn tay 150cc phổ biến nhất thị trường Đông Nam Á. Khung Deltabox D-Frame bằng thép dập giúp xe có độ cứng đủ dùng cho thể thao, nhưng vẫn giữ giá thành ở mức chấp nhận được. Nhờ đó, R15 có thể vào cua với góc nghiêng lên tới 55 độ mà không bị mất kiểm soát.
Yamaha Exciter 150/155
Dòng xe côn tay semi-auto ăn khách nhất Việt Nam sử dụng khung Deltabox thép cán nguội. So với đời cũ dùng khung ống thép, khung Deltabox trên Exciter 155 mang lại cảm giác lái chắc chắn hơn hẳn, đặc biệt khi tăng tốc hoặc đường xấu. Tuy nhiên, nhiều người dùng phàn nàn về độ rung ở tốc độ thấp, đó là mặt trái của độ cứng cao.

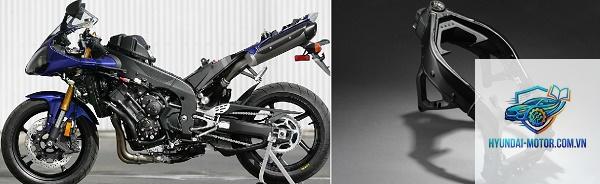

Yamaha YZF-R1 và YZF-R6
Đỉnh cao của công nghệ Deltabox là trên các mẫu superbike. Khung Deltabox nhôm đúc áp lực thế hệ mới nhất trên R1 chỉ nặng chưa đến 8 kg, tích hợp hoàn hảo với động cơ CP4 1000cc. Độ cứng xoắn cao cho phép xe duy trì quỹ đạo chuẩn xác trên đường đua ở tốc độ 300 km/h.
Sai lầm thường gặp khi tìm hiểu về Deltabox
Nhiều người mới chơi xe thường hiểu sai về công nghệ này.
Nhầm lẫn giữa Deltabox và khung đơn nguyên khối
Deltabox không phải là khung monocoque (nguyên khối) như xe đua MotoGP hay một số siêu xe. Monocoque là một khối duy nhất, còn Deltabox gồm nhiều mảnh ghép hàn lại với nhau. Sự nhầm lẫn này dễ dẫn đến đánh giá sai về độ bền và khả năng sửa chữa.
Tin rằng Deltabox nào cũng làm từ nhôm
Như đã đề cập, các mẫu xe phân khối nhỏ và tầm trung thường dùng thép dập để làm Deltabox nhằm tiết kiệm chi phí. Nếu bạn thấy một chiếc Exciter 155 ghi Deltabox trên bình xăng, đó là khung thép, không phải nhôm. Điều này không có nghĩa là nó kém hơn, vì thép vẫn có ưu điểm về độ bền va đập và khả năng hàn sửa.
Nghĩ rằng Deltabox chỉ dành cho xe đua
Deltabox thực chất đã được ứng dụng rộng rãi trên xe phổ thông. Yamaha biến nó thành lợi thế cạnh tranh trên các dòng xe dưới 200cc, giúp người dùng phổ thông cũng có thể trải nghiệm cảm giác lái thể thao với chi phí hợp lý.
Lưu ý quan trọng khi sử dụng xe có khung Deltabox
Nếu bạn đang sở hữu hoặc có ý định mua xe trang bị khung Deltabox, hãy ghi nhớ những điểm sau.
Kiểm tra độ chính xác sau va chạm: Sau một tai nạn, dù nhẹ, cần đưa xe vào gara uy tín để kiểm tra độ thẳng của khung. Xe máy Việt Nam có nhiều tiệm võ xe, nhưng hiếm nơi có máy đo khung chuyên dụng. Tốt nhất nên tìm các trung tâm bảo dưỡng chính hãng hoặc các garage chuyên độ xe thể thao.
Không tự ý cắt hàn hoặc gia cố khung: Cấu trúc Deltabox đã được tính toán tối ưu về phân bố lực. Bất kỳ sự can thiệp nào như hàn thêm miếng thép, khoan lỗ gắn ba-đờ-soc đều có thể làm suy yếu kết cấu. Nếu cần độ xe, hãy tham khảo ý kiến chuyên gia thiết kế khung.
Lưu ý khả năng chống rỉ: Khung thép Deltabox có thể bị rỉ nếu lớp sơn bị trầy. Với khung nhôm, vấn đề oxy hóa ít nghiêm trọng hơn nhưng cũng cần vệ sinh sạch sẽ, nhất là khi thường xuyên chạy gần biển hoặc mưa phùn.
Tận dụng lợi thế khi vào cua: Điểm mạnh của Deltabox thể hiện rõ nhất khi
Về mặt kết cấu chịu lực, Deltabox có độ cứng xoắn và uốn cao hơn hẳn khung ống thép truyền thống. Tuy nhiên, điều này không đồng nghĩa với việc nó “cứng hơn” hay “bền hơn” theo nghĩa chịu va đập. Trong một vụ tai nạn, khung ống thép có thể biến dạng dẻo hấp thụ lực, trong khi Deltabox cứng hơn có thể truyền lực sang các bộ phận khác gây hư hỏng nhiều hơn. Vậy tuổi thọ khung Deltabox phụ thuộc nhiều vào cách bảo quản và điều kiện vận hành.
Khung Deltabox có sửa được không khi bị cong?
Nếu bị cong nhẹ, một số garage có kinh nghiệm có thể nắn bằng máy thủy lực chuyên dụng, nhưng tỷ lệ thành công không cao. Thông thường, các chuyên gia khuyên nên thay khung mới sau tai nạn ảnh hưởng đến kết cấu chính. Việc nắn khung nhôm hoặc thép Deltabox có thể làm thay đổi tính chất cơ học, giảm độ an toàn.
Làm sao nhận biết xe có khung Deltabox thật?
Cách dễ nhất là nhìn vào phần dưới bình xăng hoặc dọc theo sườn xe. Khung Deltabox có các thanh dầm lớn kéo dài từ cổ xe ra phía sau, thường có tiết diện hình chữ nhật hoặc hình thang, không phải ống tròn. Ngoài ra, tem “Deltabox” thường được dán trên bình xăng hoặc cốp xe. Kiểm tra sổ hướng dẫn sử dụng hoặc thông số kỹ thuật trên website Yamaha cũng giúp xác nhận.
Xe có khung Deltabox có phù hợp với người mới lái không?
Có, nhưng cần chú ý. Xe như Yamaha Exciter, R15 hay MT-15 đều phù hợp cho người mới lái vì động cơ vừa phải. Khung Deltabox cứng hơn tạo cảm giác lái thể thao hơn, nhưng người mới có thể thấy bị rung nhiều hơn xe phổ thông. Tôi khuyên bạn nên thử lái thử trước khi quyết định mua, để cảm nhận xem độ cứng đó có phù hợp với sở thích của mình hay không.
Kết luận
Deltabox là một bước tiến lớn trong thiết kế khung xe máy, mang lại sự kết hợp hoàn hảo giữa độ cứng cáp và trọng lượng nhẹ. Từ những mẫu xe đua huyền thoại cho đến các dòng xe phổ thông hàng ngày, công nghệ này đã giúp Yamaha tạo nên một dấu ấn riêng về khả năng vận hành thể thao. Đối với người dùng, hiểu rõ deltabox là gì không chỉ giúp lựa chọn xe phù hợp với nhu cầu, mà còn biết cách khai thác tối đa ưu điểm cũng như chăm sóc đúng cách. Nếu bạn đam mê tốc độ và cảm giác lái chính xác, một chiếc xe được trang bị khung Deltabox chắc chắn sẽ là người bạn đồng hành đáng tin cậy.
