Giới thiệu tổng quan về swingarm trong hệ thống xe máy
Khi tìm hiểu về cơ cấu vận hành của một chiếc xe máy, thuật ngữ “swingarm” thường xuất hiện cùng với hệ thống treo sau và khả năng vào cua. Vậy swingarm là gì và tại sao nó lại quan trọng đến vậy? Swingarm, còn được gọi là tay đòn bánh sau hay tay đòn treo, là một thành phần cấu trúc chính gắn kết bánh sau với khung xe, cho phép bánh sau chuyển động lên xuống độc lập khi vượt qua các địa hình gồ ghề. Hiểu rõ về swingarm không chỉ giúp người yêu xe đánh giá được thiết kế và xử lý của một mẫu xe, mà còn hỗ trợ trong việc chọn lựa và bảo dưỡng xe máy hiệu quả.
Swingarm là gì? Khái niệm và nguyên lý hoạt động cốt lõi
Định nghĩa swingarm trong cấu trúc xe máy

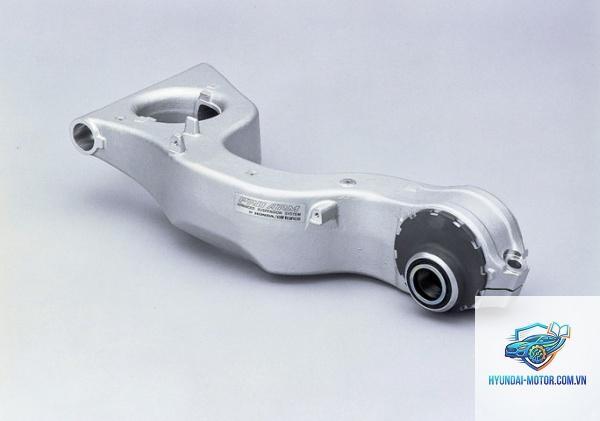

Swingarm là một bộ phận hình chữ nhật hoặc hình ống, thường được làm từ thép, nhôm hoặc hợp kim carbon, kết nối trục bánh sau với khung xe thông qua một khớp xoay duy nhất gọi là pivot. Bánh sau được gắn cố định vào đầu xa của swingarm, trong khi đầu kia được bắt vào khung bằng một bulong pivot. Khi bánh sau gặp lực từ mặt đường, swingarm sẽ xoay lên xuống quanh pivot, giúp bánh xe duy trì tiếp xúc với mặt đường và hấp thụ xung lực.
Cơ chế hoạt động của swingarm khi vận hành
Khi xe máy di chuyển, lực từ mặt đường tác động lên bánh sau truyền qua swingarm đến giảm xóc sau. Swingarm hoạt động như một đòn bẩy, khuếch đại chuyển động của bánh xe lên lò xo và van thủy lực trong phuộc sau. Tỷ lệ giữa khoảng cách từ pivot đến trục bánh xe và khoảng cách từ pivot đến điểm gắn giảm xóc quyết định độ cứng/mềm của hệ thống treo. Nhà sản xuất tính toán tỷ lệ này để đạt được sự cân bằng giữa độ bám đường và sự êm ái.
Phân loại swingarm phổ biến trên thị trường
Swingarm đơn (single-sided swingarm)

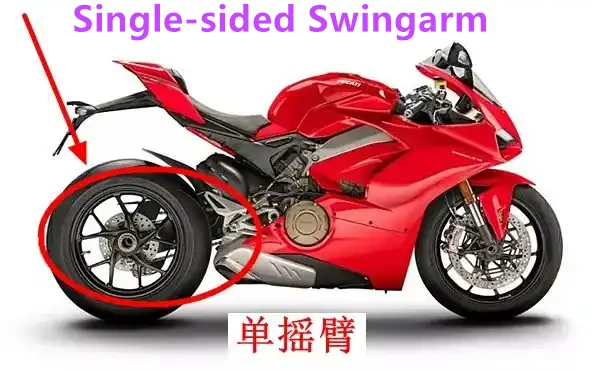

Loại swingarm này chỉ có một nhánh gắn bánh sau, thường thấy trên các dòng xe cao cấp như Ducati, BMW hoặc một số mô tô thể thao. Ưu điểm chính là dễ dàng tháo lắp bánh sau, thuận tiện cho việc thay lốp và bảo dưỡng dây xích. Ngoài ra, thiết kế đơn chịu lực tốt ở các xe có công suất lớn và mang vẻ ngoài thể thao, hiện đại. Tuy nhiên, chi phí sản xuất cao và cấu trúc phức tạp hơn so với loại kép.
Swingarm kép (double-sided swingarm)

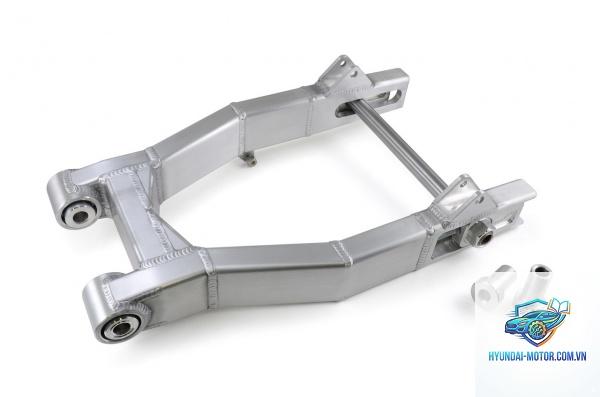

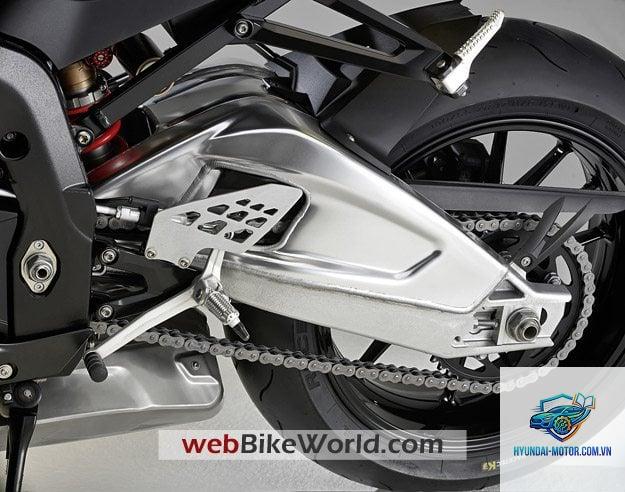

Đây là loại phổ biến nhất, có hai nhánh kẹp hai bên bánh sau. Swingarm kép được sử dụng trên đa số xe máy từ phổ thông đến cao cấp nhờ độ bền cao, chi phí hợp lý và dễ dàng tùy chỉnh. Các nhánh có thể có tiết diện tròn, chữ nhật hoặc dạng ống, tùy vào yêu cầu về trọng lượng và độ cứng. Nhược điểm là thao tác tháo bánh phức tạp hơn vì phải tháo trục và thường cần kích nâng.
Swingarm dạng hộp (box-section swingarm) và dạng ống (tube-style)
Box-section swingarm: Có tiết diện hình chữ nhật hoặc vuông, cho độ cứng xoắn cao, thường dùng trên xe thể thao và off-road chịu tải nặng.
Tube-style swingarm: Sử dụng ống thép hoặc nhôm tròn, nhẹ hơn nhưng kém cứng hơn, phù hợp với xe đường phố và cruiser.
Thành phần cấu tạo của một bộ swingarm hoàn chỉnh
Khớp pivot: Nơi swingarm kết nối với khung xe, thường có bạc đạn hoặc bushing để giảm ma sát.
Thân swingarm: Phần chính chịu lực, có thể có gân tăng cường hoặc lỗ khoét giảm trọng lượng.
Điểm gắn giảm xóc: Mấu hoặc lỗ để liên kết với phuộc sau (monoshock) hoặc hệ thống đòn bẩy.
Trục bánh sau: Nơi giữ bánh xe và ổ bi, được cố định bằng đai ốc.
Căng xích (trên xe có xích tải): Cơ cấu điều chỉnh độ căng của xích, tích hợp sẵn hoặc rời.
Bát cao su / bạc lót: Chi tiết giảm rung và chống mài mòn tại các khớp nối.
Lợi ích và hạn chế của swingarm trong thiết kế xe máy
Ưu điểm vượt trội mà swingarm mang lại
Tăng độ bám đường: Bánh sau duy trì tiếp xúc với mặt đường tốt hơn khi qua ổ gà hoặc trong cua.
Tối ưu hệ thống treo: Swingarm cho phép lắp giảm xóc đơn hoặc kép, tạo ra đặc tính đàn hồi phi tuyến tính phù hợp từng loại xe.
Giảm trọng lượng không được treo: So với hệ thống treo cứng, swingarm giúp giảm khối lượng phần không được treo, cải thiện phản ứng của bánh xe.
Độ bền cơ học cao: Thiết kế chịu lực tốt trong điều kiện vận hành khắc nghiệt.
Nhược điểm cần cân nhắc
Chiều dài tác động đến chiều dài trục cơ sở: Swingarm quá ngắn hoặc quá dài đều ảnh hưởng đến đặc tính vào cua và độ ổn định ở tốc độ cao.
Phức tạp hóa việc bảo dưỡng xích: Một số xe yêu cầu tháo swingarm để thay xích hoặc sửa chữa hộp số.
Chi phí chế tạo cao cho vật liệu nhẹ: Swingarm bằng nhôm hoặc carbon có giá thành đáng kể.
So sánh swingarm đơn và swingarm kép
Tiêu chí
Swingarm đơn
Swingarm kép
Dễ tháo bánh sau
Rất dễ, không cần tháo xích
Cần tháo trục và điều chỉnh xích
Độ cứng xoắn
Cao hơn khi thiết kế tối ưu
Phụ thuộc vào cấu trúc nhánh
Trọng lượng
Thường nhẹ hơn (nếu dùng nhôm)
Có thể nặng hơn nếu dùng thép
Chi phí sản xuất
Cao hơn
Thấp hơn
Thẩm mỹ
Hiện đại, thể thao
Cổ điển, dễ tích hợp
Độ phổ biến
Chủ yếu xe touring, sport cao cấp
Đa số các dòng xe
Ứng dụng thực tế và hướng dẫn lựa chọn swingarm
Swingarm trên các dòng xe khác nhau
Trên xe sportbike, swingarm thường ngắn và cứng để tăng độ phản hồi khi ra vào cua. Các mẫu adventurer hay off-road sử dụng swingarm dài hơn và có thêm các điểm gắn bảo vệ. Xe cruiser ưa chuộng swingarm dạng ống thép để tạo dáng cổ điển. Riêng xe điện ngày nay cũng kế thừa thiết kế này, đôi khi tích hợp sẵn motor trong hub.
Hướng dẫn chọn swingarm khi nâng cấp xe
Xác định mục đích sử dụng: Đua xe yêu cầu swingarm nhẹ, cứng; đường trường cần dài để ổn định.

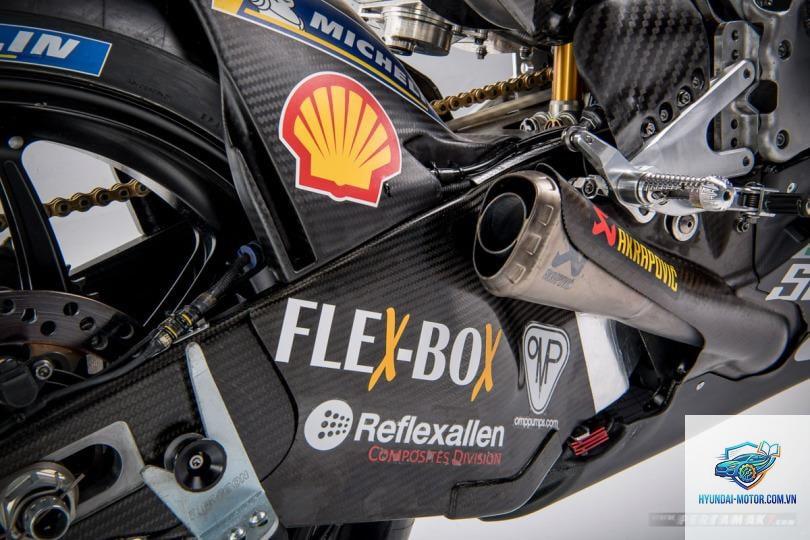

Vật liệu: Nhôm 6061-T6 là lựa chọn cân bằng giữa trọng lượng và giá thành; thép chrome-moly bền nhưng nặng; carbon siêu nhẹ nhưng đắt.
Khả năng tương thích: Chiều dài, đường kính pivot, vị trí gắn giảm xóc phải khớp với khung xe nguyên bản.
Thương hiệu uy tín: Các nhà sản xuất như Öhlins, Gilles Tooling, ARM (Kỹ thuật) cung cấp sản phẩm chất lượng đã được kiểm định.
Sai lầm thường gặp khi bảo dưỡng và nâng cấp swingarm
Bảo dưỡng pivot định kỳ sai cách: Quên tra mỡ hoặc dùng mỡ không chịu nhiệt gây kẹt pivot, làm hỏng tay đòn.
Siết quá lực bulong pivot: Gây biến dạng bạc đạn, swingarm không xoay trơn tru.
Chọn swingarm quá dài hoặc quá ngắn: Ảnh hưởng trực tiếp đến góc caster và trail, mất an toàn khi vận hành.
Không kiểm tra độ đồng tâm sau khi thay: Độ lệch tâm giữa trục bánh và pivot gây rung động và mài mòn lốp không đều.
Lắp giảm xóc không phù hợp: Chiều dài giảm xóc sai thay đổi tỷ lệ đòn bẩy, gây hư hỏng hệ thống treo.
Lưu ý quan trọng khi sử dụng và bảo trì swingarm
Kiểm tra pivot thường xuyên: Mỗi 6-12 tháng hoặc sau các cung đường dài, bảo dưỡng bạc đạn pivot.
Quan sát dấu hiệu mòn: Tiếng kêu lạ từ phía sau, cảm giác lắc ngang, độ rơ của swingarm.
Đảm bảo xích được căng đều: Xích lỏng hoặc lệch gây lực kéo xiên lên swingarm.
Không tự ý hàn hoặc khoan lỗ trên swingarm nếu không có chuyên môn: Làm giảm độ bền kết cấu.
Sử dụng đúng loại vòng bi và phớt chắn bụi: Chất lượng kém dễ hư hỏng dưới tác động của nước và bụi đường.
Câu hỏi thường gặp (FAQ) về swingarm
Swingarm ảnh hưởng thế nào đến khả năng vào cua của xe máy?
Swingarm là thành phần trung tâm kết nối hệ thống treo sau với khung xe, ảnh hưởng trực tiếp đến độ ổn định khi nghiêng cua. Một swingarm cứng vừa phải giúp bánh sau bám đường tốt hơn khi vào cua, trong khi swingarm quá dẻo gây mất cảm giác. Chiều dài swingarm cũng thay đổi trọng tâm và góc caster, tác động đến tính linh hoạt khi quay đầu.
Làm sao để biết swingarm của xe có bị hỏng hay không?
Dấu hiệu phổ biến: xe chạy lắc lư phía sau, tiếng rít hoặc lách cách khi tăng ga hoặc giảm tốc, bánh sau bị lệch so với tâm, hoặc khi dùng kích nâng bánh sau lên kiểm tra thấy swingarm có độ rơ ngang. Nếu có bất kỳ dấu hiệu nào, cần đưa xe đến cửa hàng sửa chữa chuyên nghiệp để kiểm tra pivot và thân swingarm.
Nên thay swingarm mới hay sửa chữa swingarm cũ?
Nếu swingarm bị nứt hoặc biến dạng sau tai nạn, cần thay mới để đảm bảo an toàn. Nếu chỉ mòn pivot hoặc bạc lót, có thể sửa chữa bằng cách thay bạc đạn và phớt. Tuy nhiên, với các dòng xe phổ thông, chi phí thay mới often không đắt hơn nhiều so với sửa chữa chuyên sâu.
Swingarm trên xe máy điện có khác gì so với xe xăng thông thường?
Trên xe máy điện, swingarm thường được thiết kế để có thể gắn motor điện trực tiếp ở hub bánh sau hoặc motor đặt gần trục bánh. Ngoài ra, do xe điện không có xích tải, swingarm đôi khi đơn giản hóa đi phần căng xích. Tuy nhiên, nguyên lý hoạt động và yêu cầu về độ cứng vẫn tương tự, thậm chí quan trọng hơn do motor tạo mô-men xoắn lớn.
Chi phí thay swingarm cho xe máy là bao nhiêu?
Chi phí phụ thuộc vào hãng xe, chất liệu và loại swingarm. Swingarm thép cho xe phổ thông có giá từ 1-3 triệu đồng cho phụ tùng, chưa kể công lắp đặt. Swingarm nhôm chính hãng của các dòng sportbike cao cấp có thể từ 5-20 triệu đồng. Bản nâng cấp hiệu suất từ Öhlins hoặc BST (carbon) có giá lên đến 30-50 triệu đồng.
Kết luận
Swingarm là một trong những bộ phận quan trọng nhất trên xe máy, ảnh hưởng trực tiếp đến sự an toàn, khả năng vận hành và cảm giác lái. Từ khái niệm swingarm là gì đến các phân loại và ứng dụng, người dùng cần hiểu rõ để có thể bảo dưỡng và nâng cấp đúng cách. Dù bạn sở hữu một chiếc xe phổ thông hay đam mê tốc độ, việc nắm vững kiến thức về swingarm sẽ giúp bạn tối ưu hóa trải nghiệm và kéo dài tuổi thọ xe. Đừng quên kiểm tra định kỳ pivot, bạc lót và tình trạng mòn của swingarm để luôn an tâm trên mọi hành trình.
