Trong hệ thống điều khiển động cơ xe hơi hiện đại, crankshaft position sensor là gì là câu hỏi được rất nhiều chủ xe và kỹ thuật viên quan tâm. Cảm biến vị trí trục khuỷu (CKP) đóng vai trò sống còn trong việc đồng bộ hóa quá trình đánh lửa và phun nhiên liệu. Một chiếc xe có thể không nổ máy hoặc vận hành ì ạch nếu cảm biến này gặp trục trặc. Bài viết này sẽ giải thích chi tiết về định nghĩa, cấu tạo, nguyên lý hoạt động, các triệu chứng hư hỏng và cách khắc phục liên quan đến crankshaft position sensor, giúp bạn có cái nhìn toàn diện và thực tế nhất.

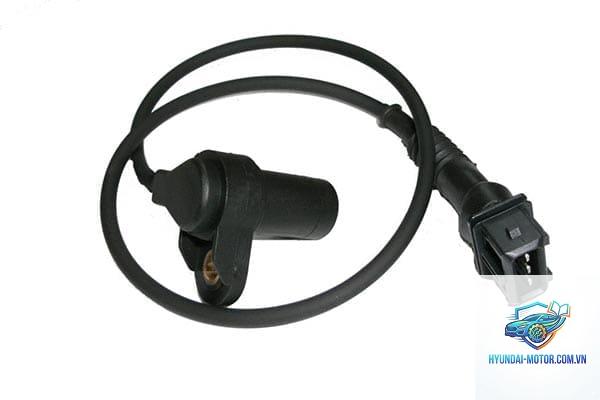

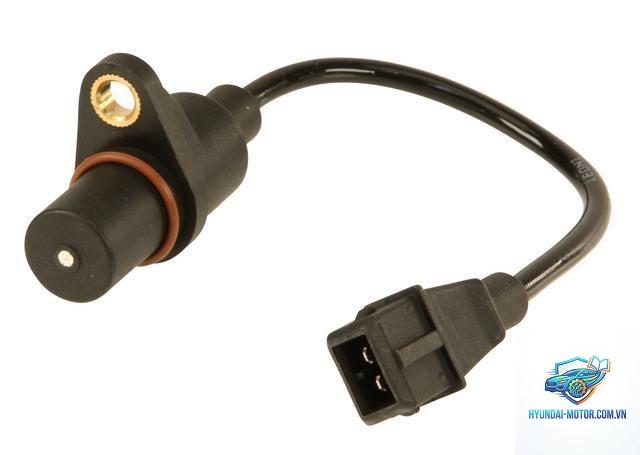

Crankshaft position sensor, viết tắt là CKP sensor, là một cảm biến điện tử được gắn gần trục khuỷu của động cơ. Nhiệm vụ chính của nó là phát hiện tốc độ quay và vị trí chính xác của trục khuỷu tại từng thời điểm. Thông tin này được gửi về bộ điều khiển động cơ (ECU) để tính toán thời điểm phun nhiên liệu và đánh lửa tối ưu. Nếu không có tín hiệu CKP, ECU không thể xác định được khi nào piston ở điểm chết trên (TDC) hoặc điểm chết dưới (BDC), dẫn đến việc động cơ không thể khởi động.
Cấu tạo và vị trí lắp đặt

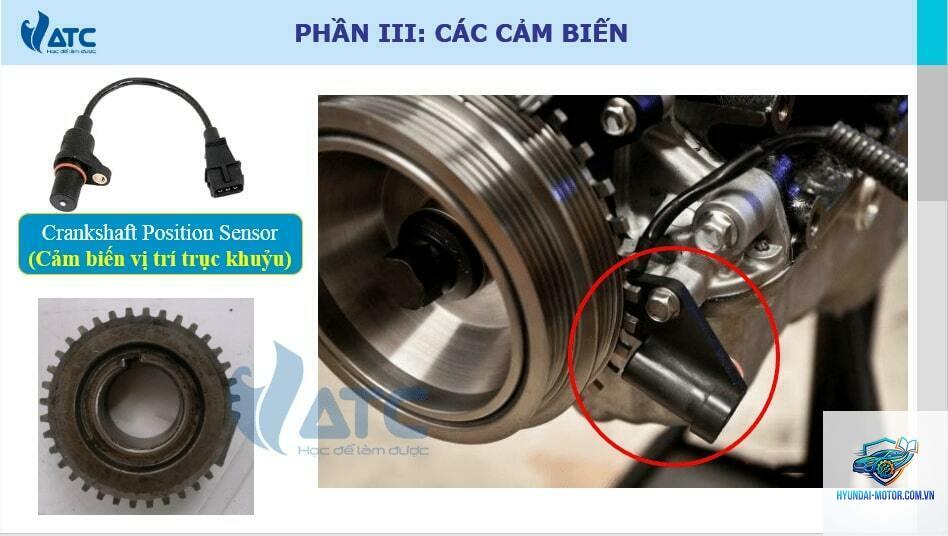

Cảm biến vị trí trục khuỷu thường có hai dạng chính: cảm biến điện từ (inductive) và cảm biến Hall. Cảm biến điện từ gồm một lõi từ và cuộn dây, tạo ra tín hiệu dạng sóng sin khi một răng kim loại trên bánh đà hoặc pulley đi qua. Cảm biến Hall sử dụng hiệu ứng Hall để tạo ra tín hiệu số. Vị trí lắp đặt phổ biến là ở phía dưới động cơ, gần bánh đà, trên thân máy hoặc nắp đầu.
Loại cảm biến
Nguyên lý
Đặc điểm tín hiệu
Cảm biến điện từ (Inductive)
Từ trường biến thiên khi răng sắt quét qua
Sóng sin, biên độ thay đổi theo tốc độ
Cảm biến Hall
Hiệu ứng Hall trên bán dẫn
Tín hiệu vuông, ổn định ở mọi tốc độ
Nguyên lý hoạt động chi tiết

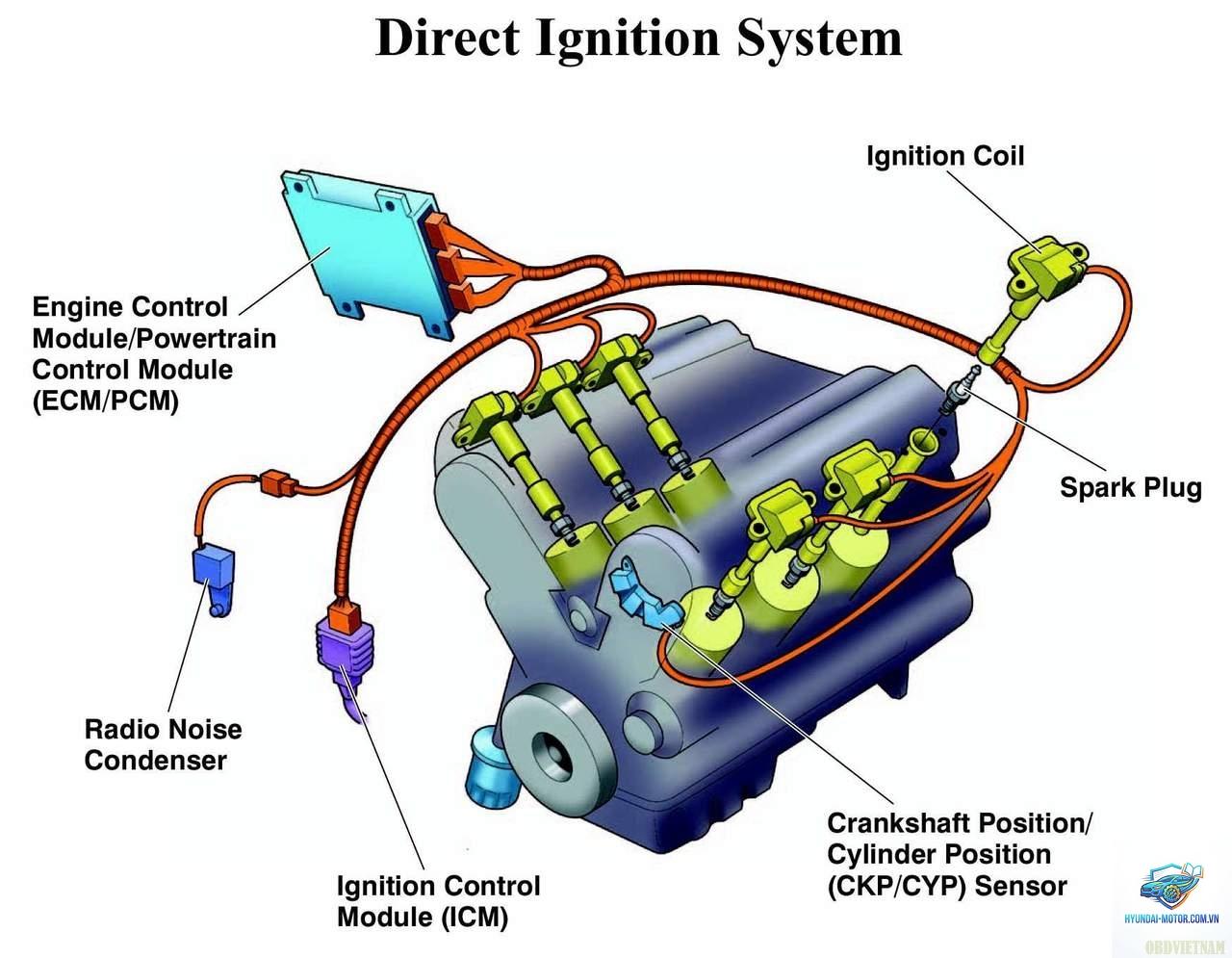

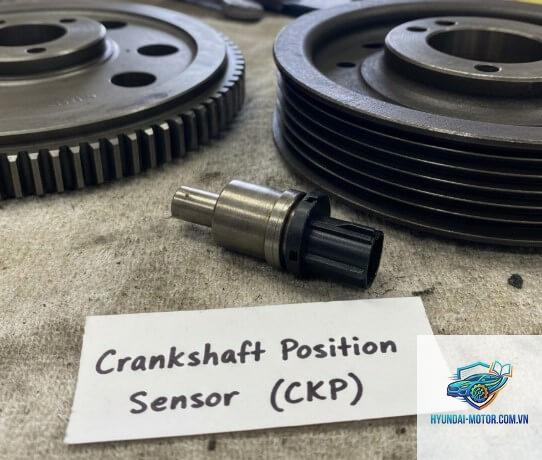

Khi động cơ quay, trục khuỷu làm quay bánh đà hoặc pulley có các răng hoặc vạch đánh dấu. Cảm biến đặt cố định sẽ ghi nhận sự thay đổi từ trường hoặc điện áp Hall mỗi khi một răng đi qua. ECU đếm số xung từ cảm biến để tính ra tốc độ động cơ (RPM). Đồng thời, một răng khuyết hoặc vạch đặc biệt giúp xác định vị trí chính xác của trục khuỷu, thường là vị trí của piston số 1 ở TDC. ECU kết hợp tín hiệu từ camshaft position sensor để quyết định thứ tự đánh lửa và phun nhiên liệu.
Phân Loại Crankshaft Position Sensor
Cảm biến loại điện từ (Inductive CKP)
Đây là loại phổ biến trên các dòng xe đời cũ. Nó hoạt động như một máy phát điện nhỏ: khi răng kim loại di chuyển qua từ trường của nam châm vĩnh cửu, một dòng điện xoay chiều được tạo ra trong cuộn dây. Biên độ và tần số của tín hiệu thay đổi theo tốc độ động cơ. Loại này có ưu điểm là bền và không cần nguồn nuôi, nhưng tín hiệu yếu ở tốc độ thấp.
Cảm biến Hall (Hall-effect CKP)
Cảm biến Hall sử dụng một tấm bán dẫn, một nam châm và một mạch điện tử. Khi cánh kim loại (shutter) che hoặc mở khe hở giữa nam châm và tấm Hall, điện áp đầu ra thay đổi đột ngột, tạo ra tín hiệu số. Loại này cho tín hiệu mạnh và ổn định ngay cả khi động cơ quay chậm, thường được dùng trên xe đời mới. Nhược điểm là cần nguồn điện 5V hoặc 12V để hoạt động.
Cảm biến quang học
Một số động cơ đặc biệt sử dụng cảm biến quang học, dùng LED và photodiode để phát hiện các vạch trên đĩa quay. Loại này cho độ chính xác rất cao nhưng dễ bị bám bẩn và ít phổ biến trên ô tô thông thường.
Triệu Chứng Và Dấu Hiệu Hư Hỏng Crankshaft Position Sensor
Động cơ không khởi động
Đây là triệu chứng rõ ràng nhất. Khi CKP bị hỏng hoàn toàn, ECU không nhận được tín hiệu vị trí trục khuỷu, do đó không thể kích hoạt kim phun và cuộn đánh lửa. Xe sẽ quay đề nhưng không nổ máy. Trong nhiều trường hợp, bơm nhiên liệu vẫn hoạt động nhưng không có tia lửa.
Xe chết máy đột ngột khi đang chạy
Cảm biến bị lỗi ngắt quãng có thể khiến động cơ tắt máy bất ngờ khi đang lưu thông. Sau vài phút, xe có thể khởi động lại được nếu cảm biến nguội đi hoặc tín hiệu phục hồi. Điều này rất nguy hiểm vì có thể làm mất lái hoặc gây tai nạn.
Động cơ hoạt động không ổn định
Khi tín hiệu CKP bị nhiễu hoặc yếu, ECU nhận sai thời điểm đánh lửa. Xe sẽ bị rung giật, đặc biệt khi tăng tốc hoặc ở tốc độ thấp. Đèn Check Engine thường sáng với các mã lỗi như P0335, P0336, P0339.
Tiêu hao nhiên liệu tăng cao
Nếu cảm biến gửi tín hiệu sai lệch, ECU sẽ điều chỉnh thời điểm phun nhiên liệu không chính xác, dẫn đến hỗn hợp quá giàu hoặc quá nghèo. Kết quả là xe hao xăng hơn đáng kể so với bình thường.
So Sánh Crankshaft Position Sensor Và Camshaft Position Sensor
Tiêu chí
Crankshaft position sensor
Camshaft position sensor
Vị trí
Gần trục khuỷu, bánh đà
Gần trục cam, nắp đầu
Chức năng chính
Xác định vị trí/tốc độ trục khuỷu
Xác định vị trí trục cam, thứ tự đánh lửa
Hệ quả khi hỏng
Xe không nổ máy hoặc chết máy
Xe có thể vẫn nổ nhưng yếu, ì
Số lượng răng tham chiếu
Nhiều răng (60-2, 36-1…)
Thường ít (1-4 răng)
Hướng Dẫn Kiểm Tra Và Thay Thế Crankshaft Position Sensor
Các bước chẩn đoán cơ bản
Sử dụng máy đọc lỗi OBD2 để xác định mã lỗi liên quan đến CKP (P0335-P0339).
Kiểm tra điện trở giữa hai chân cảm biến loại điện từ (thường từ 200-1000 ohm tùy loại).
Đo điện áp tín hiệu khi quay đề: cảm biến loại Hall cho ra xung 0-5V, loại điện từ cho ra xung AC.
Kiểm tra dây nối, giắc cắm xem có bị oxy hóa, đứt, chập không.
Quy trình thay thế cảm biến trục khuỷu
Việc thay CKP không quá phức tạp nhưng cần đúng loại và đúng khe hở. Đầu tiên, ngắt kết nối âm ắc quy. Xác định vị trí cảm biến dựa trên sơ đồ kỹ thuật. Tháo bu lông bắt cảm biến, rút cảm biến cũ ra. Làm sạch bề mặt lắp ráp. Lắp cảm biến mới với khe hở tiêu chuẩn (thường 0.5-1.5mm), siết bu lông đúng lực. Kết nối lại giắc và ắc quy. Xóa mã lỗi và khởi động kiểm tra.
Lưu ý khi thay thế
Chỉ sử dụng cảm biến chính hãng hoặc tương đương chất lượng cao để tránh lỗi tái diễn.
Không để dầu mỡ bám vào đầu cảm biến vì có thể làm suy giảm tín hiệu.
Một số dòng xe yêu cầu học lại cảm biến sau khi thay (relearn procedure) bằng máy chẩn đoán.
Những Sai Lầm Thường Gặp Khi Xử Lý Crankshaft Position Sensor
Nhầm lẫn với cảm biến cam
Nhiều thợ sửa xe mới vào nghề dễ nhầm lẫn giữa CKP và CMP. Cần phân biệt dựa vào vị trí và mã lỗi. CKP thường có 2 hoặc 3 dây, trong khi CMP có nhiều dây hơn trên một số dòng xe.
Bỏ qua kiểm tra khe hở không khí
Khe hở giữa cảm biến và bánh răng phải đúng tiêu chuẩn. Nếu quá rộng, tín hiệu yếu; nếu quá hẹp, cảm biến có thể bị chạm và hư hỏng. Sử dụng shim hoặc thước lá để căn chỉnh.
Thay cảm biến khi nguyên nhân là dây điện
Đôi khi cảm biến vẫn tốt nhưng giắc cắm bị lỏng hoặc dây tín hiệu đứt ngầm. Kiểm tra kỹ hệ thống điện trước khi thay cảm biến để tránh tốn kém không cần thiết.
Ứng Dụng Thực Tế Và Tác Động Của CKP
Trên động cơ xăng và diesel
Trên động cơ xăng, tín hiệu CKP quyết định thời điểm đánh lửa trực tiếp. Trên động cơ diesel, nó điều khiển thời điểm phun nhiên liệu common rail. Ở cả hai loại, CKP đều ảnh hưởng đến khả năng tăng tốc, lượng khí thải và độ mượt khi vận hành.
Ảnh hưởng đến hệ thống OBD2
Cảm biến vị trí trục khuỷu là một trong những cảm biến quan trọng nhất trong chuẩn OBD2. Nếu CKP hỏng, ECU không thể thực hiện các chế độ chẩn đoán liên quan đến misfire, dẫn đến việc phát hiện lỗi chậm hoặc không chính xác.
Câu Hỏi Thường Gặp Về Crankshaft Position Sensor (FAQ)
Crankshaft position sensor có thể tự kiểm tra được không?
Có thể kiểm tra cơ bản bằng đồng hồ VOM: đo điện trở, đo điện áp AC khi quay đề. Tuy nhiên, để chẩn đoán chuyên sâu cần máy hiện sóng (oscilloscope) để xem dạng sóng tín hiệu.
Chi phí thay thế cảm biến trục khuỷu là bao nhiêu?
Giá cảm biến dao động từ 200.000 đến 1.500.000 đồng tùy dòng xe. Phí công thay thế từ 200.000 đến 500.000 đồng. Xe đời cao có thể đắt hơn do cần lập trình lại.
Lái xe với cảm biến vị trí trục khuỷu bị lỗi có nguy hiểm không?
Rất nguy hiểm. Xe có thể chết máy bất ngờ, dẫn đến mất phanh trợ lực và trợ lực lái. Nếu nhận thấy triệu chứng chết máy ngắt quãng, cần đưa xe đến gara ngay.
Có thể vệ sinh cảm biến thay vì thay mới không?
Nếu cảm biến chỉ bị bám bụi bẩn, có thể vệ sinh nhẹ nhàng bằng dung dịch chuyên dụng và khí nén. Nhưng nếu đã hỏng linh kiện bên trong, việc vệ sinh không khắc phục được.
Cảm biến CKP có tuổi thọ bao lâu?
Thông thường từ 100.000 đến 150.000 km. Tuy nhiên, nếu xe thường xuyên hoạt động trong môi trường nhiệt độ cao, bụi bẩn, tuổi thọ có thể giảm đáng kể.
Kết Luận
Hiểu rõ crankshaft position sensor là gì và cách nó vận hành giúp bạn chủ động hơn trong việc bảo dưỡng và sửa chữa xe. Đây là linh kiện nhỏ nhưng quyết định khả năng vận hành của toàn bộ động cơ. Việc nhận biết sớm các dấu hiệu hư hỏng, kiểm tra đúng quy trình và thay thế chính xác sẽ giúp xe vận hành ổn định, tiết kiệm nhiên liệu và kéo dài tuổi thọ động cơ. Hãy luôn tham khảo sách hướng dẫn kỹ thuật cho từng dòng xe cụ thể và nếu không tự tin, tốt nhất nên nhờ đến kỹ thuật viên chuyên nghiệp.
