Knock Sensor Là Gì? Khái Niệm Cơ Bản Mà Chủ Xe Nào Cũng Cần Biết
Knock sensor, hay còn gọi là cảm biến kích nổ, là một bộ phận quan trọng trong hệ thống quản lý động cơ của ô tô hiện đại. Thiết bị này có nhiệm vụ phát hiện hiện tượng kích nổ sớm (engine knocking) xảy ra bên trong buồng đốt. Khi knock sensor hoạt động tốt, nó giúp động cơ vận hành êm ái, tiết kiệm nhiên liệu và kéo dài tuổi thọ. Ngược lại, một cảm biến kích nổ bị lỗi có thể gây ra hàng loạt vấn đề nghiêm trọng cho xe.
Về mặt kỹ thuật, knock sensor là một thiết bị áp điện (piezoelectric) được lắp trực tiếp trên thân máy hoặc block động cơ. Khi nhiên liệu tự cháy không đúng thời điểm tạo ra sóng xung kích với tần số đặc trưng, cảm biến sẽ chuyển rung động cơ học thành tín hiệu điện. Tín hiệu này được gửi đến ECU (Engine Control Unit) để ECU điều chỉnh góc đánh lửa, tỷ lệ hòa khí hoặc áp suất tăng áp nhằm triệt tiêu hiện tượng kích nổ.
Cấu Tạo Và Nguyên Lý Hoạt Động Của Cảm Biến Kích Nổ

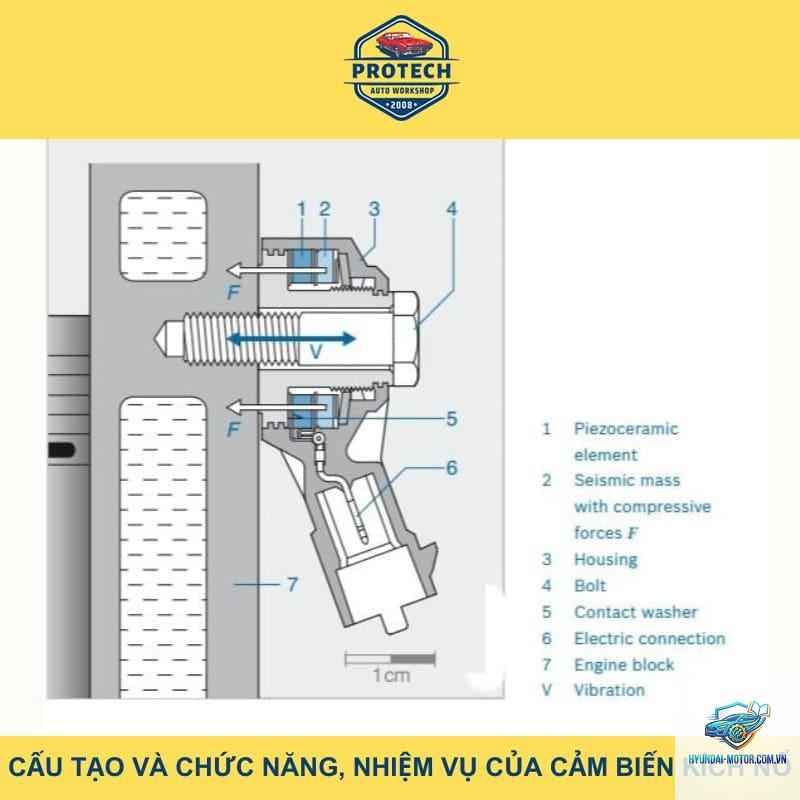

Cấu tạo bên trong của knock sensor

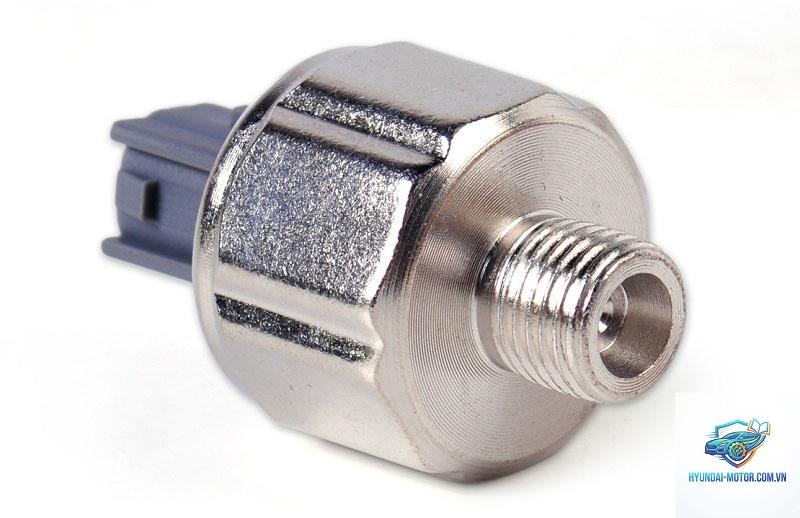

Một knock sensor điển hình gồm các thành phần chính: vỏ kim loại chịu nhiệt, tinh thể áp điện, khối lượng rung, lò xo tiếp xúc và đầu nối điện. Vỏ cảm biến được thiết kế để bắt vít chặt vào thân máy, giúp truyền rung động hiệu quả. Tinh thể áp điện là linh kiện trung tâm, có khả năng tạo ra điện áp khi bị nén hoặc kéo giãn bởi lực rung.
Nguyên lý hoạt động chi tiết
Khi động cơ hoạt động bình thường, knock sensor gần như không phát ra tín hiệu hoặc chỉ phát tín hiệu rất nhỏ. Khi hiện tượng kích nổ xảy ra, sóng áp suất với tần số từ 5kHz đến 15kHz tác động lên thân máy. Rung động này làm biến dạng tinh thể áp điện bên trong cảm biến, tạo ra một xung điện áp xoay chiều. ECU liên tục đọc tín hiệu từ knock sensor và phân tích biên độ cũng như tần số để xác định mức độ kích nổ.
Nếu tín hiệu vượt ngưỡng cho phép, ECU lập tức thực hiện các biện pháp khắc phục: giảm góc đánh lửa sớm (retard spark timing), làm giàu hỗn hợp nhiên liệu hoặc giảm áp suất tăng áp đối với động cơ turbo. Quá trình này diễn ra trong vài mili-giây, giúp bảo vệ động cơ trước khi hư hỏng xảy ra.
Phân Loại Knock Sensor Phổ Biến Trên Thị Trường
Loại cảm biến
Đặc điểm chính
Ứng dụng phổ biến
Cảm biến áp điện
Sử dụng tinh thể áp điện, tạo tín hiệu điện khi rung động
Hầu hết xe du lịch, xe tải nhẹ
Cảm biến cộng hưởng
Có bộ cộng hưởng cơ học, chỉ nhạy với dải tần số hẹp
Động cơ công suất lớn, xe đua
Cảm biến dạng dây
Sử dụng thay đổi điện trở khi rung
Một số dòng xe cũ, ít phổ biến
Cảm biến MEMS
Công nghệ vi cơ điện tử, kích thước siêu nhỏ
Xe hơi cao cấp, xe hybrid
Cảm biến áp điện – tiêu chuẩn công nghiệp
Đây là loại phổ biến nhất hiện nay, chiếm hơn 90% thị trường. Cảm biến áp điện có độ nhạy cao, dải tần rộng và giá thành hợp lý. Mỗi động cơ xăng hoặc diesel hiện đại thường được trang bị từ 1 đến 4 cảm biến này, tùy vào số xi lanh và cấu hình động cơ.
Cảm biến cộng hưởng – chuyên dụng cho hiệu suất cao
Loại này được thiết kế để chỉ phản ứng với một tần số kích nổ cụ thể, giúp lọc nhiễu tốt hơn. Tuy nhiên, nhược điểm là không linh hoạt khi điều kiện vận hành thay đổi. Cảm biến cộng hưởng thường thấy trên xe thể thao hoặc động cơ có tỷ số nén cao.
Dấu Hiệu Nhận Biết Knock Sensor Bị Hỏng
Khi knock sensor gặp trục trặc, ECU không thể nhận biết hoặc xử lý chính xác hiện tượng kích nổ. Điều này dẫn đến hàng loạt biểu hiện bất thường mà người lái có thể dễ dàng nhận ra:
Đèn Check Engine sáng: Đây là dấu hiệu phổ biến nhất. Hệ thống OBD-II sẽ ghi mã lỗi P0325, P0326, P0327, P0328 hoặc P0332 liên quan đến mạch knock sensor.
Động cơ phát ra tiếng gõ kim loại (pinging): Khi tăng tốc hoặc leo dốc, bạn nghe thấy âm thanh lạch cạch như búa gõ nhẹ.
Mất công suất, xe ì ạch: ECU tự động giảm góc đánh lửa về vị trí an toàn, làm giảm hiệu suất động cơ.
Tiêu hao nhiên liệu tăng đột biến: Để tránh kích nổ, ECU làm giàu hỗn hợp xăng, dẫn đến tiêu thụ nhiều nhiên liệu hơn.
Tăng tốc chậm, rung giật: Cảm biến hỏng khiến ECU không thể tối ưu thời điểm đánh lửa, giảm khả năng tăng tốc.
Nguyên Nhân Gây Hư Hỏng Knock Sensor
Tuổi thọ và mài mòn tự nhiên
Giống như các cảm biến khác trên ô tô, knock sensor có tuổi thọ trung bình từ 80.000 đến 150.000 km. Sau thời gian này, tinh thể áp điện có thể bị suy giảm độ nhạy hoặc hỏng hoàn toàn do rung động liên tục và nhiệt độ cao.
Tác động từ bên ngoài
Nhiệt độ động cơ quá cao do hệ thống làm mát kém, va đập vật lý khi sửa chữa hoặc tai nạn, và rò rỉ dầu nhớt xâm nhập vào đầu nối là những nguyên nhân phổ biến khiến cảm biến nhanh hư. Ngoài ra, việc sử dụng nhiên liệu kém chất lượng có chỉ số octan thấp tạo ra nhiều kích nổ hơn, làm cảm biến phải hoạt động quá tải.
Lỗi hệ thống điện
Dây điện đứt, chuột cắn, hoặc giắc cắm bị oxy hóa làm gián đoạn tín hiệu giữa knock sensor và ECU. Đây cũng là nguyên nhân khiến mã lỗi P0325 (mạch hở) xuất hiện thường xuyên.
Lợi Ích Khi Knock Sensor Hoạt Động Tốt
Bảo vệ động cơ toàn diện: Ngăn chặn kích nổ phá hủy piston, xéc măng, supap và vòng bi thanh truyền.
Tiết kiệm nhiên liệu tới 5-10%: ECU có thể vận hành ở góc đánh lửa tối ưu mà không cần giảm trước đề phòng kích nổ.
Công suất đầu ra cao hơn: Động cơ không bị giới hạn bởi góc đánh lửa an toàn gượng ép, sinh ra nhiều mã lực hơn.
Giảm khí thải độc hại: Quá trình cháy hoàn hảo hơn, hạn chế sản sinh HC và CO.
Tuổi thọ động cơ kéo dài: Hạn chế tối đa các vụ nổ tự hủy hoại bên trong xi lanh.
So Sánh Knock Sensor Trên Động Cơ Xăng Và Diesel
Đặc điểm
Động cơ xăng
Động cơ diesel
Cơ chế kích nổ
Nhiên liệu tự cháy trước khi bugi đánh lửa
Nhiên liệu phun sớm so với thời điểm tối ưu
Tần số đặc trưng
Khoảng 6-8 kHz
Khoảng 3-6 kHz (thấp hơn)
Ảnh hưởng đến hoạt động
Dễ thấy qua tiếng gõ, mất công suất rõ rệt
Thường chỉ qua dữ liệu ECU, khó nghe bằng tai
Biện pháp xử lý khi có tín hiệu
Giảm góc đánh lửa sớm, làm giàu hỗn hợp
Giảm áp suất phun, điều chỉnh thời điểm phun
Độ nhạy cần thiết
Cao
Rất cao vì tiếng ồn diesel vốn đã lớn
Các Bước Kiểm Tra Knock Sensor Tại Nhà (Không Cần Máy Chẩn Đoán)
Kiểm tra trực quan: Tìm vị trí cảm biến trên thân máy (gần bộ chia điện hoặc gần buly), quan sát dây điện và giắc cắm xem có bị đứt, nứt, rỉ sét hay không.
Kiểm tra điện trở: Dùng đồng hồ vạn năng ở thang đo điện trở, đo giữa chân tín hiệu và mass. Giá trị thông thường dao động từ 5MΩ đến 10MΩ ở nhiệt độ phòng. Nếu giá trị quá thấp hoặc bằng 0, cảm biến đã hỏng.
Kiểm tra điện áp ra: Tháo giắc cảm biến, dùng đầu dò điện áp AC của đồng hồ vạn năng, gõ nhẹ búa nhựa vào thân máy gần cảm biến. Nếu đồng hồ hiển thị điện áp (từ 20mV đến 200mV), cảm biến còn hoạt động.
Kiểm tra mã lỗi bằng OBD-II: Nếu có đèn Check Engine, hãy đọc mã lỗi để xác nhận:
P0325: Mạch knock sensor 1 bị hỏng (Bank 1)
P0332: Mạch knock sensor 2 bị hỏng (Bank 2)
P0327: Tín hiệu knock sensor thấp
P0328: Tín hiệu knock sensor cao
Sai Lầm Thường Gặp Khi Xử Lý Vấn Đề Knock Sensor
Sai lầm 1: Thay cảm biến ngay khi đèn Check Engine sáng mà không kiểm tra dây điện. Nhiều trường hợp chỉ là giắc cắm lỏng hoặc dây đứt, việc thay cảm biến là lãng phí.
Sai lầm 2: Dùng cảm biến không chính hãng hoặc giá rẻ kém chất lượng. Các cảm biến này thường có độ nhạy không chuẩn, khiến ECU xử lý sai, thậm chí gây kích nổ nghiêm trọng hơn.
Sai lầm 3: Siết quá chặt hoặc quá lỏng ốc bắt cảm biến. Mô-men siết quy định thường là 20-25 Nm. Siết quá chặt làm vỡ tinh thể áp điện, siết lỏng làm giảm độ nhạy với rung động.
Sai lầm 4: Bỏ qua nguyên nhân gốc rễ của kích nổ. Đôi khi cảm biến hoạt động tốt nhưng động cơ vẫn bị kích nổ do nhiên liệu xấu, muội than trong buồng đốt, hoặc cảm biến tiết lưu bẩn. Chỉ thay cảm biến không giải quyết được vấn đề.
Lưu Ý Quan Trọng Khi Thay Thế Knock Sensor
Luôn tắt máy và để động cơ nguội trước khi thao tác để tránh bỏng.
Dùng cờ lê lực để siết ốc với mô-men chính xác (tra trong sách hướng dẫn sửa chữa của xe).
Bôi một lớp mỡ điện môi (dielectric grease) vào chân cắm để chống ẩm và oxy hóa.
Sau khi thay, xóa mã lỗi bằng máy chẩn đoán hoặc ngắt cọc âm bình ắc quy vài phút.
Chạy thử xe ở nhiều dải tốc độ khác nhau để ECU tự học lại và kiểm tra đèn Check Engine có bật lại không.
Ứng Dụng Thực Tế Của Knock Sensor Trên Các Dòng Xe

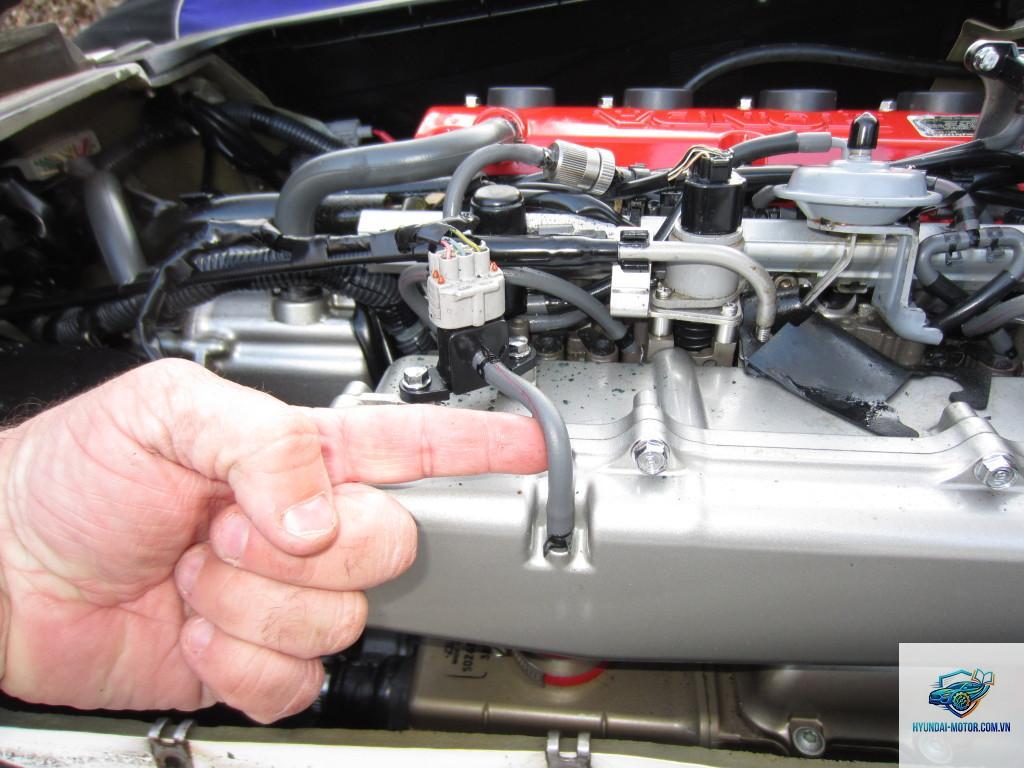

Trên xe Toyota Corolla, cảm biến kích nổ thường được bố trí ở giữa block động cơ, phía dưới cổ hút. Khi hỏng, xe thường có biểu hiện giật cục khi tăng tốc và tiêu hao xăng tăng. Trên xe Ford Ranger, lỗi P0325 khá phổ biến do giắc cắm nằm ở vị trí dễ bị bụi bẩn. Xe BMW dòng động cơ N54 có tới hai knock sensor (mỗi bên một cảm biến) để kiểm soát kích nổ chính xác hơn khi tăng áp.
Trên động cơ tăng áp hiện đại như Hyundai Kappa 1.0 T-GDi, knock sensor đóng vai trò sống còn. Vì tỷ số nén và áp suất boost cao, nguy cơ kích nổ là rất lớn. Cảm biến phải phát hiện kích nổ trong khoảng 2-3 chu kỳ đánh lửa để ECU kịp giảm boost và điều chỉnh góc đánh lửa, nếu không piston có thể bị thủng chỉ sau vài giây.
Câu Hỏi Thường Gặp Về Knock Sensor
Cảm biến kích nổ nằm ở đâu trên động cơ?

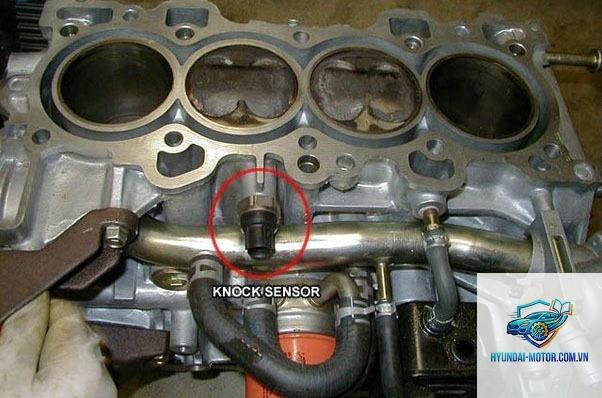

Knock sensor thường được bắt vít vào thân động cơ, trên khối xi lanh (cylinder block) hoặc nắp quy lát (cylinder head). Vị trí chính xác phụ thuộc vào từng loại động cơ, thường nằm ở gần bộ chia điện, giữa các xi lanh hoặc dưới ống hút gió.
Có thể lái xe khi knock sensor bị hỏng không?
Có thể nhưng không nên. Nếu cảm biến hỏng hoàn toàn, ECU sẽ chuyển sang chế độ an toàn (limp mode) với góc đánh lửa cố định ở vị trí chậm nhất, xe chạy yếu và tốn xăng. Nếu cảm biến bị lỗi nhưng vẫn gửi tín hiệu sai, ECU có thể chậm phản ứng với kích nổ thực sự, dẫn đến hư hỏng nặng bên trong động cơ.
Giá thay knock sensor bao nhiêu?
Giá cảm biến chính hãng dao động từ 400.000 đến 2.000.000 đồng tùy dòng xe. Cảm biến hãng thay thế (OEM) rẻ hơn, từ 150.000 đến 500.000 đồng. Công thay thế khoảng 100.000-300.000 đồng tại gara. Tổng chi phí thường từ 500.000 đến 2.500.000 đồng.
Làm sao phân biệt tiếng kích nổ và tiếng ồn động cơ bình thường?
Tiếng kích nổ (pinging) giống như tiếng va chạm của viên bi kim loại lăn trong thùng sắt, xuất hiện khi tăng tốc hoặc leo dốc, và biến mất khi nhả chân ga. Tiếng ồn bình thường của động cơ thường đều đặn và thay đổi theo vòng tua máy một cách mượt mà.
Cảm biến kích nổ có chung với cảm biến gõ không?
Đúng vậy, thuật ngữ knock sensor, detonation sensor, pinging sensor và cảm biến gõ đều chỉ cùng một loại thiết bị. Tên gọi “cảm biến gõ” thông dụng hơn trong các tài liệu kỹ thuật tiếng Việt.
Tương Lai Của Công Nghệ Knock Sensor
Các nhà sản xuất ô tô đang phát triển thế hệ knock sensor thông minh hơn, có khả năng giao tiếp trực tiếp với hệ thống phun nhiên liệu đa điểm và hệ thống van biến thiên. Cảm biến MEMS micro-electromechanical systems đang dần thay thế cảm biến áp điện truyền thống nhờ kích thước nhỏ và độ nhạy cao hơn. Trên các xe điện hóa (hybrid, plug-in hybrid), công nghệ cảm biến kết hợp với AI có thể dự đoán trước kích nổ dựa trên dữ liệu nhiệt độ, áp suất và vòng tua, thay vì chỉ phản ứng sau khi sự cố xảy ra.
Ngoài ra, với sự phổ biến của động cơ cỡ nhỏ tăng áp, knock sensor càng trở nên quan trọng. Các hãng như Bosch, Denso và Continental đã giới thiệu loại cảm biến hai chế độ (dual-mode) có thể hoạt động ở cả chế độ phát hiện rung động và chế đo nhiệt độ, giúp ECU có thêm tham số để tối ưu hóa quá trình cháy.
Kết Luận
Knock sensor là một cảm biến nhỏ nhưng đóng vai trò “người gác cổng” bảo vệ động cơ khỏi hiện tượng kích nổ phá hủy. Hiểu rõ knock sensor là gì, cách nó hoạt động, dấu hiệu hỏng hóc và cách kiểm tra cơ bản sẽ giúp bạn chủ động bảo dưỡng xe, tiết kiệm chi phí sửa chữa và kéo dài tuổi thọ động cơ. Đừng xem nhẹ bất kỳ dấu hiệu bất thường nào từ động cơ – hãy kiểm tra ngay hệ thống cảm biến và tham khảo ý kiến thợ sửa chuyên nghiệp nếu cần. Một cục cảm biến vài trăm ngàn có thể bảo vệ khối động cơ hàng trăm triệu đồng của bạn.
