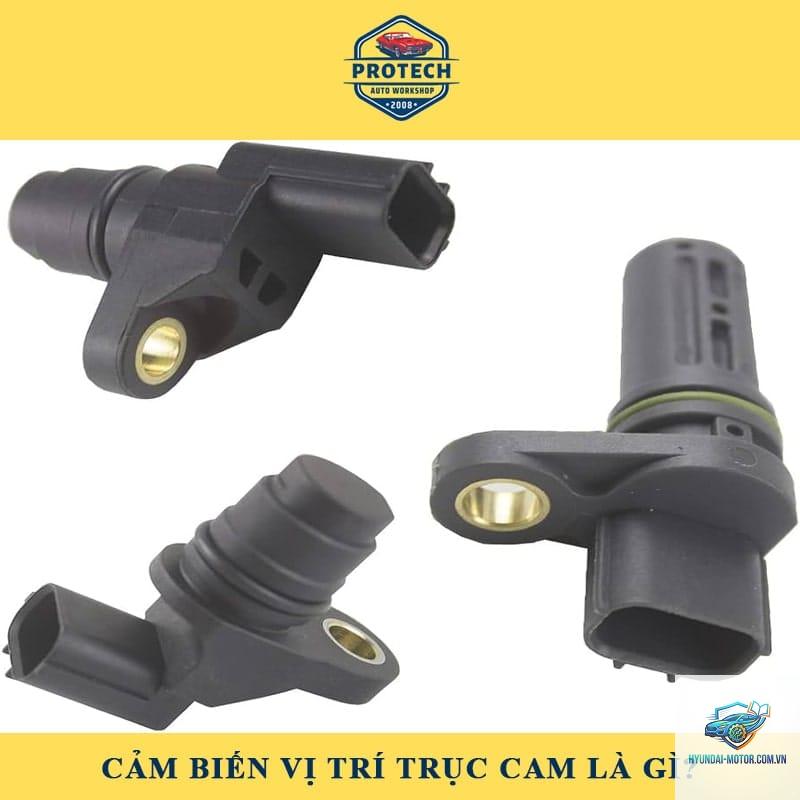

Camshaft position sensor, hay còn gọi là cảm biến vị trí trục cam, là một linh kiện điện tử cực kỳ quan trọng trong hệ thống quản lý động cơ hiện đại. Nếu bạn đang thắc mắc “camshaft position sensor là gì” thì câu trả lời ngắn gọn là nó đóng vai trò như đôi mắt của ECU (Engine Control Unit), cung cấp dữ liệu chính xác về vị trí và tốc độ quay của trục cam để điều khiển thời điểm phun nhiên liệu và đánh lửa. Cảm biến này ảnh hưởng trực tiếp đến hiệu suất, mức tiêu hao nhiên liệu và khả năng vận hành êm ái của động cơ.
Camshaft Position Sensor – Bản chất, cấu tạo và nguyên lý hoạt động
Bản chất của cảm biến vị trí trục cam

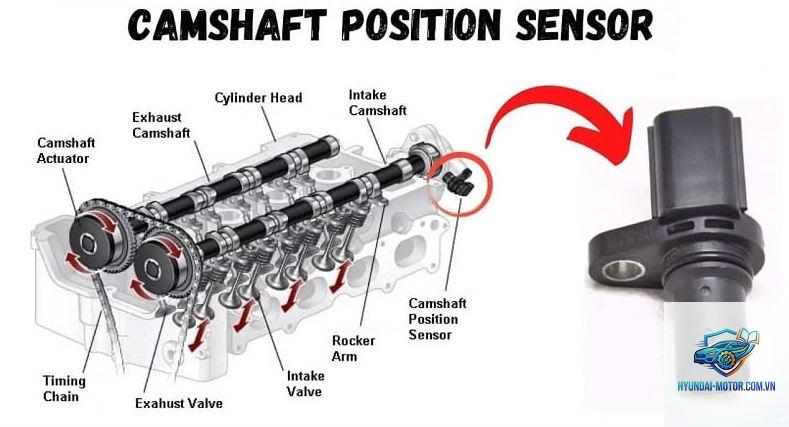

Camshaft position sensor là một thiết bị điện từ hoặc Hall-effect được gắn trên đầu hoặc thân máy, ngay vị trí đối diện với trục cam. Nhiệm vụ chính của nó là phát hiện các điểm tham chiếu trên bánh răng hoặc rãnh từ của trục cam, từ đó gửi tín hiệu điện áp về ECU. Dựa vào tín hiệu này, ECU xác định được piston nào đang ở kỳ nén hay kỳ xả, từ đó đồng bộ hoá quá trình phun nhiên liệu và đánh lửa một cách chính xác.

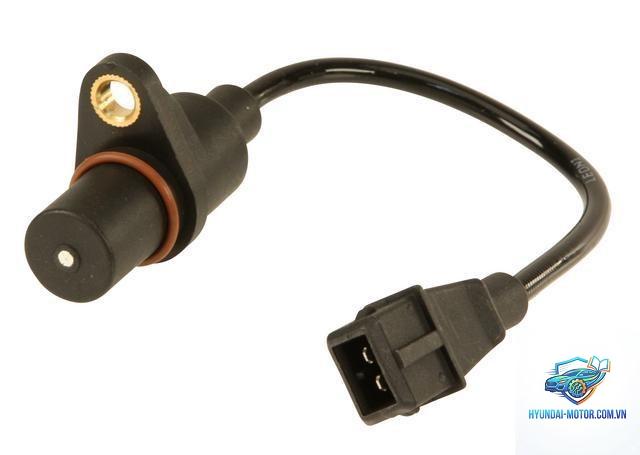

Cấu tạo bên trong cảm biến cam
Đầu cảm biến: Gồm một cuộn dây hoặc phần tử Hall-effect nhạy với từ trường.
Mạch xử lý tín hiệu: Chuyển đổi tín hiệu từ analog sang dạng xung vuông mà ECU có thể đọc được.
Vỏ bảo vệ: Làm bằng nhựa hoặc kim loại chịu nhiệt, chống dầu nhớt.
Đầu nối điện: Thường có 3 chân (nguồn, mass, tín hiệu) hoặc 2 chân đối với loại cảm biến từ thụ động.
Nguyên lý hoạt động chi tiết
Khi trục cam quay, các răng hoặc rãnh từ (thường được làm bằng thép) đi qua đầu cảm biến. Với cảm biến loại Hall-effect, một điện áp được tạo ra mỗi khi có sự thay đổi từ trường. Với cảm biến từ thụ động (variable reluctance), cuộn dây bên trong sinh ra dòng điện xoay chiều khi răng kim loại tiến lại gần. Tần số và biên độ của tín hiệu tỷ lệ thuận với tốc độ động cơ. ECU sẽ đếm số xung và so sánh với dữ liệu từ crankshaft position sensor để xác định chính xác thứ tự đánh lửa.

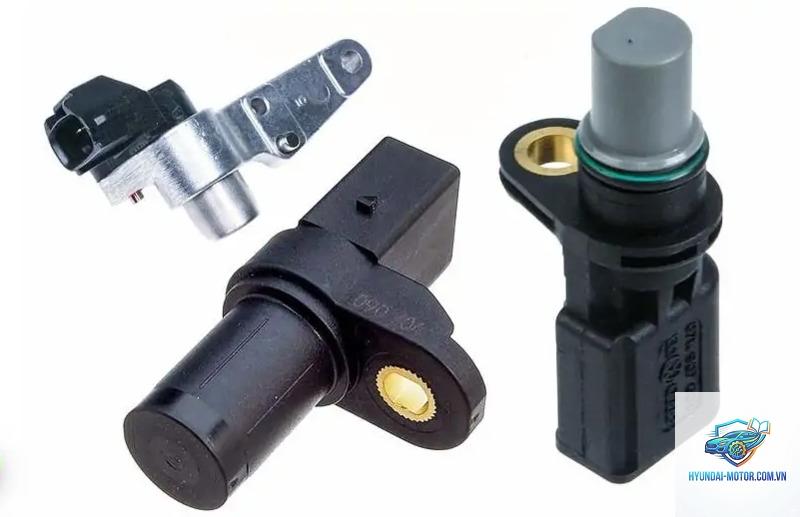

Phân loại cảm biến vị trí trục cam phổ biến trên thị trường
Cảm biến Hall-effect
Đây là loại phổ biến nhất trên các dòng xe từ 2000 trở lại đây. Chúng hoạt động dựa trên hiệu ứng Hall, tạo ra tín hiệu số (0V hoặc 5V) rõ ràng. Ưu điểm là độ chính xác cao, hoạt động tốt ở tốc độ động cơ thấp, nhưng yêu cầu nguồn điện 5V ổn định từ ECU.
Cảm biến từ thụ động (Variable Reluctance)
Loại này không cần nguồn điện ngoài, tự sinh ra tín hiệu xoay chiều khi răng từ quét qua. Cấu tạo đơn giản, bền bỉ hơn, nhưng tín hiệu yếu ở tốc độ thấp và dễ bị nhiễu. Thường thấy trên các xe đời cũ hoặc xe tải hạng nặng.
Cảm biến quang học
Sử dụng đèn LED và cảm biến quang để phát hiện các lỗ hoặc khe trên đĩa quay. Loại này có độ chính xác cực cao nhưng dễ bị bám bụi dầu, ít được dùng trong ô tô hiện nay.
Loại cảm biến
Nguồn cấp
Tín hiệu đầu ra
Độ chính xác
Độ bền
Hall-effect
5V từ ECU
Xung số 0-5V
Cao
Trung bình
Variable Reluctance
Không cần
Xoay chiều (AC)
Trung bình
Cao
Quang học
5V hoặc 12V
Xung số
Rất cao
Thấp
Vai trò sống còn của camshaft position sensor trong động cơ
Cảm biến vị trí trục cam không chỉ đơn thuần là một thiết bị cảm biến, nó là chìa khóa để ECU vận hành động cơ ở chế độ tối ưu. Khi tín hiệu từ cảm biến cam mất hoặc sai, ECU buộc phải chuyển sang chế độ dự phòng (limp mode), dẫn đến hiện tượng máy yếu, ì ạch, tốn xăng và có thể không khởi động được.
Phối hợp với crankshaft position sensor
Hai cảm biến này làm việc theo cặp. Cảm biến trục khuỷu (crank sensor) xác định tốc độ động cơ và vị trí piston nói chung, nhưng không thể phân biệt được kỳ nào. Chỉ có cảm biến cam mới cho ECU biết piston số 1 đang ở kỳ nén hay kỳ xả. Nếu thiếu thông tin này, ECU không thể đồng bộ phun nhiên liệu và đánh lửa đúng thời điểm.
Ảnh hưởng đến hệ thống VVT (Variable Valve Timing)
Trên các động cơ hiện đại có van biến thiên, cảm biến vị trí trục cam còn cung cấp tín hiệu feedback cho bộ điều khiển VVT để điều chỉnh góc trục cam. Khi cảm biến hỏng, hệ thống VVT ngừng hoạt động, làm giảm công suất và tăng khí thải.
Dấu hiệu nhận biết camshaft position sensor bị hỏng
Việc nhận ra sớm các triệu chứng hư hỏng của cảm biến trục cam giúp bạn tránh được những hư hỏng nặng hơn cho động cơ.
Đèn Check Engine sáng: Đây là dấu hiệu đầu tiên. Mã lỗi thường gặp là P0340, P0341, P0344.
Khó khởi động hoặc không nổ máy: ECU không nhận được tín hiệu từ cảm biến cam nên không biết khi nào phun nhiên liệu.
Động cơ rung giật, chết máy khi đang chạy: Tín hiệu bị gián đoạn làm sai lệch thời điểm đánh lửa.
Giảm công suất, xe ì hơn bình thường: Động cơ hoạt động không đúng chu kỳ.
Xe bị hụt hơi khi tăng tốc: Do ECU không kịp điều chỉnh góc đánh lửa.
So sánh camshaft position sensor và crankshaft position sensor
Nhiều người thường nhầm lẫn hai loại cảm biến này vì chúng có ngoại hình và vị trí lắp đặt tương tự.
Tiêu chí
Camshaft position sensor
Crankshaft position sensor
Vị trí lắp
Úp trên đầu máy hoặc thân máy, gần trục cam
Gần puly trục khuỷu, block máy phía dưới
Đối tượng cảm nhận
Bánh răng cam hoặc rãnh từ trên trục cam
Răng trên bánh đà hoặc puly trục khuỷu
Chức năng chính
Xác định kỳ hoạt động của piston
Đo tốc độ và vị trí thô của trục khuỷu
Hậu quả khi hỏng
Động cơ vẫn nổ nhưng yếu, tốn xăng
Động cơ thường không nổ máy được
Loại tín hiệu
Thường là Hall-effect (số)
Có thể là cảm ứng từ hoặc Hall
Hướng dẫn kiểm tra camshaft position sensor bằng đồng hồ VOM
Nếu bạn có chút kiến thức về điện ô tô, việc tự kiểm tra cảm biến vị trí trục cam giúp tiết kiệm chi phí và xác định chính xác lỗi. Các bước thực hiện như sau.
Chuẩn bị dụng cụ
Đồng hồ vạn năng (VOM) có chức năng đo điện trở và điện áp AC/DC.
Sơ đồ mạch điện của xe (tham khảo tài liệu kỹ thuật).
Bộ dụng cụ tháo lắp cơ bản.
Quy trình kiểm tra cho cảm biến Hall-effect
Đầu tiên, ngắt giắc cắm cảm biến. Bật chìa khóa ở vị trí ON (không nổ máy). Đo điện áp giữa chân nguồn và mass, phải khoảng 5V. Nếu không có điện áp, kiểm tra dây nguồn hoặc ECU. Tiếp theo, gắn lại giắc, sử dụng chế độ đo tần số hoặc điện áp AC của VOM, nổ máy. Khi động cơ chạy, tín hiệu trên dây tín hiệu phải dao động giữa 0V và 5V (xung vuông). Nếu không có tín hiệu hoặc giá trị bất thường, cảm biến có khả năng đã hỏng.
Kiểm tra cảm biến từ thụ động
Đo điện trở giữa hai chân tín hiệu. Giá trị trung bình từ 200Ω đến 1500Ω tùy loại. Sau đó, nổ máy và đo điện áp AC, tín hiệu phải vài volt xoay chiều tăng theo tốc độ. Nếu điện trở ∞ (đứt) hoặc 0Ω (chập), cần thay thế.
Nguyên nhân thực tế khiến camshaft position sensor hư hỏng
Nhiệt độ cao từ động cơ: Cảm biến thường nằm gần động cơ, chịu nhiệt độ khắc nghiệt, lâu ngày lớp cách điện bị lão hóa.
Dầu nhớt rò rỉ vào đầu nối: Dầu thấm vào giắc cắm làm hỏng tiếp điểm hoặc gây ngắn mạch.
Mạt kim loại bám vào đầu cảm biến: Làm sai lệch khe hở từ, tín hiệu yếu hoặc nhiễu.
Rung động và sốc nhiệt: Làm nứt vỏ hoặc đứt dây bên trong.
Sử dụng cảm biến không chính hãng: Chất lượng kém, tuổi thọ ngắn.
Sai lầm thường gặp khi thay thế cảm biến vị trí trục cam
Kỹ thuật viên và chủ xe thường mắc phải những lỗi sau đây khi xử lý vấn đề liên quan đến camshaft position sensor.
Không kiểm tra dây điện trước khi thay cảm biến: Nhiều trường hợp dây đứt ngầm hoặc giắc cắm oxy hóa mới là nguyên nhân chính.
Thay nhầm loại cảm biến: Loại Hall-effect và từ thụ động khác nhau hoàn toàn về điện áp và tín hiệu.
Không căn chỉnh đúng khe hở: Khe hở giữa đầu cảm biến và bánh răng cam thường từ 0.5mm đến 1.5mm. Nếu quá xa, tín hiệu yếu.
Không xóa mã lỗi sau khi thay: ECU vẫn giữ mã lỗi cũ trong bộ nhớ, đèn Check Engine vẫn sáng.
Vệ sinh không đúng cách: Dùng dung môi mạnh làm hỏng đầu cảm biến Hall.
Lưu ý quan trọng khi bảo trì và sử dụng camshaft position sensor
Để kéo dài tuổi thọ cho cảm biến vị trí trục cam, bạn cần tuân thủ một số nguyên tắc cơ bản. Đầu tiên, hãy kiểm tra định kỳ hệ thống dầu động cơ và thay dầu đúng hạn. Dầu bẩn hoặc thiếu dầu làm tăng nhiệt độ vùng đầu máy, ảnh hưởng đến cảm biến. Thứ hai, kiểm tra giắc cắm và đường dây tín hiệu mỗi lần bảo dưỡng lớn. Nếu thấy dầu loang ra vùng giắc cắm, hãy làm sạch bằng dung dịch chuyên dụng. Thứ ba, chỉ nên mua cảm biến chính hãng hoặc OEM chất lượng cao. Cảm biến giá rẻ thường không đạt tiêu chuẩn về độ nhạy và độ bền nhiệt.
Ứng dụng thực tế trên các dòng xe phổ biến

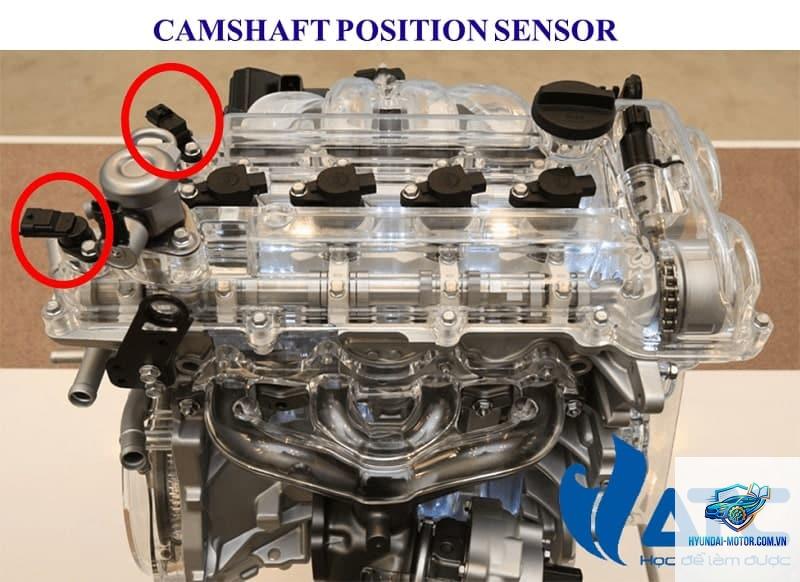

Camshaft position sensor có mặt trên hầu hết các dòng xe từ Toyota, Honda, Hyundai đến BMW, Mercedes. Mỗi hãng có vị trí lắp đặt và đặc điểm riêng. Ví dụ, trên xe Toyota Vios đời 2007-2013, cảm biến cam nằm ở bên phải đầu máy, gần nắp van. Trên xe Ford Focus đời 2012, cảm biến được gắn trên nắp cam phía trước. Trong khi đó, dòng xe Đức như BMW thường có tới hai cảm biến cam (một cho trục cam nạp, một cho trục cam xả) để điều khiển Valvetronic.
Bảng giá tham khảo và thời gian thay thế
Loại xe
Giá cảm biến chính hãng
Giá cảm biến OEM
Thời gian thay thế
Xe phổ thông (Vios, Accent, Morning)
500.000 – 1.200.000 VND
200.000 – 500.000 VND
30 – 45 phút
Xe hạng trung (Camry, Accord, Tucson)
1.500.000 – 3.000.000 VND
600.000 – 1.200.000 VND
45 phút – 1 giờ
Xe sang (BMW, Mercedes, Lexus)
3.500.000 – 8.000.000 VND
1.500.000 – 3.000.000 VND
1 – 2 giờ
Những câu hỏi thường gặp về camshaft position sensor
Cảm biến vị trí trục cam bị hỏng có ảnh hưởng đến hộp số không?
Mặc dù không trực tiếp ảnh hưởng đến hộp số, nhưng khi ECU chuyển sang chế độ limp mode do lỗi cảm biến cam, hộp số cũng bị hạn chế sang số. Xe chỉ hoạt động ở số thấp, không tăng tốc được.
Có thể lái xe khi cảm biến cam bị lỗi không?
Bạn vẫn có thể lái xe đến gara gần nhất với tốc độ chậm, nhưng không nên lái đường dài. Động cơ sẽ yếu, tiêu hao nhiên liệu cao và có thể gây hư hỏng bộ chuyển đổi xúc tác do hỗn hợp nhiên liệu không cháy hết.
Làm sao phân biệt lỗi cảm biến cam và cảm biến trục khuỷu?
Nếu động cơ không nổ máy được, nguyên nhân thường là cảm biến trục khuỷu. Nếu động cơ nổ máy được nhưng yếu, rung giật, tốn xăng, rất có thể là cảm biến cam. Cách chính xác nhất là đọc mã lỗi bằng máy chẩn đoán OBD2.
Tuổi thọ trung bình của cảm biến vị trí trục cam là bao lâu?
Tuổi thọ trung bình từ 100.000 km đến 150.000 km. Tuy nhiên, nếu xe thường xuyên chạy trong điều kiện khắc nghiệt như nắng nóng, nhiều bụi, hoặc động cơ quá nhiệt, tuổi thọ có thể giảm xuống còn 70.000 – 80.000 km.
Có thể vệ sinh cảm biến cam bẩn để tái sử dụng không?
Trong một số trường hợp, bụi bẩn hoặc mạt kim loại bám vào đầu cảm biến có thể được vệ sinh bằng khí nén và cồn isopropyl. Tuy nhiên, nếu cảm biến đã hỏng linh kiện bên trong (chập, đứt cuộn dây), việc vệ sinh không có tác dụng. Chỉ nên áp dụng cách này như biện pháp tạm thời.
Tại sao sau khi thay cảm biến mới, đèn Check Engine vẫn sáng?
Nguyên nhân thường là do chưa xóa mã lỗi cũ bằng máy scan, hoặc dây điện từ cảm biến đến ECU vẫn còn đứt hoặc chập. Một nguyên nhân khác là bạn đã mua nhầm loại cảm biến không tương thích với xe.
Kết luận
Hiểu rõ “camshaft position sensor là gì” và cách hoạt động của nó không chỉ giúp bạn chẩn đoán lỗi động cơ chính xác mà còn kéo dài tuổi thọ cho chiếc xe của mình. Đây là một linh kiện nhỏ nhưng có vai trò quyết định đến hiệu suất vận hành, mức tiêu hao nhiên liệu và độ bền của động cơ. Khi gặp dấu hiệu bất thường như đèn Check Engine sáng, xe ì hoặc khó nổ, đừng chủ quan. Hãy kiểm tra cảm biến vị trí trục cam ngay lập tức và thay thế bằng linh kiện chính hãng để đảm bảo an toàn và tiết kiệm chi phí sửa chữa lâu dài.
