Cầu xe là một trong những bộ phận quan trọng nhất của hệ thống truyền lực và khung gầm ô tô. Đây là cơ cấu chịu trách nhiệm nhận mô-men xoắn từ động cơ thông qua hộp số, truyền lực đến các bánh xe chủ động đồng thời là điểm tựa vững chắc cho toàn bộ trọng lượng của xe. Nếu động cơ được ví như “trái tim” của ô tô, thì cầu xe chính là “đôi chân” đưa sức mạnh ấy xuống mặt đường. Hiểu rõ cầu xe là gì không chỉ giúp bạn nắm bắt nguyên lý vận hành của phương tiện mà còn là kiến thức nền tảng để bảo dưỡng, sửa chữa hoặc nâng cấp xe đúng cách. Trong bài viết này, chúng ta sẽ đi sâu vào định nghĩa, phân loại, nguyên lý hoạt động, ưu nhược điểm cũng như những lưu ý thực tế khi làm việc với cầu xe.
Cầu xe (tiếng Anh: axle hoặc drive axle) là cụm chi tiết cơ khí kết nối bộ vi sai và các bánh xe với nhau. Nó nằm ở vị trí giữa hai bánh xe trên cùng một trục, có nhiệm vụ dẫn động bánh xe và chịu toàn bộ tải trọng từ thùng xe, khung gầm cũng như lực tác động từ mặt đường. Tùy theo loại xe, cầu xe có thể là cầu chủ động (nhận lực từ động cơ) hoặc cầu bị động (chỉ chịu tải và không truyền lực).
Vai trò chính của cầu xe bao gồm:
Tiếp nhận mô-men xoắn từ trục các-đăng hoặc bộ vi sai và chia đều cho hai bánh xe hai bên.
Chịu lực thẳng đứng từ trọng lượng xe và tải trọng hàng hóa.
Hấp thụ lực dọc (lực kéo, lực phanh) và lực ngang (khi vào cua) từ bánh xe truyền lên khung gầm.
Đảm bảo các bánh xe quay với tốc độ khác nhau khi xe di chuyển trên đường vòng nhờ bộ vi sai.
Là giá đỡ cho hệ thống treo, phanh và các cảm biến ABS (nếu có).
Một cầu xe chất lượng cao sẽ giúp xe vận hành êm ái, giảm rung lắc và tăng độ bền cho toàn bộ hệ thống truyền lực.
Phân Loại Cầu Xe Chi Tiết
Trên thị trường hiện nay, cầu xe được phân loại dựa trên nhiều tiêu chí khác nhau.
Phân Loại Theo Vị Trí Trên Xe
Loại cầu
Vị trí
Chức năng chính
Cầu trước
Phía trước xe
Dẫn hướng, thường là cầu chủ động (trên xe FWD) hoặc cầu bị động (xe RWD)
Cầu sau
Phía sau xe
Chịu tải chính, thường là cầu chủ động trên xe RWD hoặc AWD
Cầu giữa
Giữa các trục (xe tải hạng nặng)
Phân phối lực ra các cầu sau
Phân Loại Theo Chức Năng Dẫn Động
Cầu chủ động (drive axle): Nhận mô-men xoắn từ động cơ và truyền tới bánh xe. Nó bao gồm vỏ cầu, bộ vi sai, các bán trục và bánh răng hành tinh. Hầu hết xe du lịch ngày nay đều có ít nhất một cầu chủ động.
Cầu bị động (dead axle): Chỉ chịu tải, không tham gia dẫn động. Thường gặp ở xe tải nhẹ hoặc xe kéo moóc. Cầu bị động nhẹ hơn và ít chi tiết chuyển động hơn.
Phân Loại Theo Kết Cấu Cầu Xe
Dựa vào khả năng dịch chuyển của bán trục, cầu xe được chia thành:

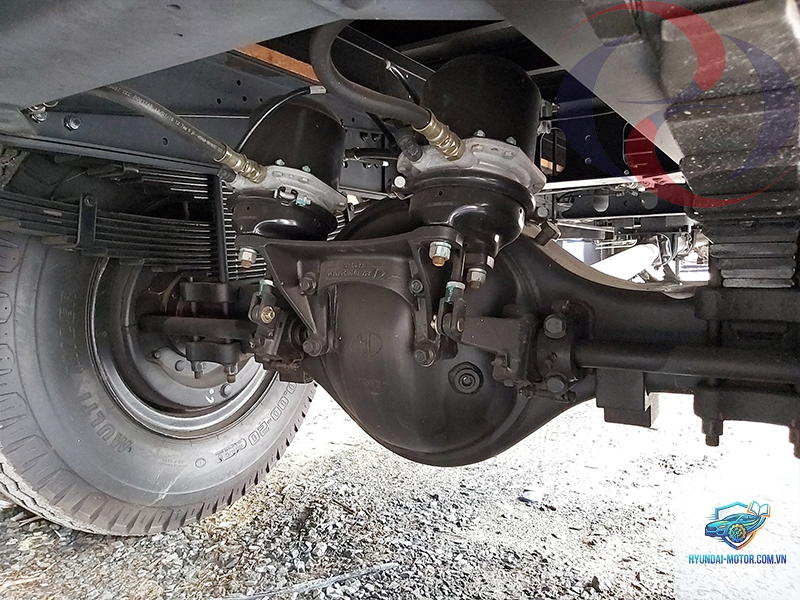

Cầu liền (banjo axle): Vỏ cầu là một khối đúc liền, bán trục lồng vào bên trong. Ưu điểm là độ cứng vững cao, chịu tải tốt, dễ bảo dưỡng. Nhược điểm là nặng và chiếm nhiều không gian. Thường thấy trên xe bán tải, SUV, xe tải hạng nặng.
Cầu rời (independent suspension axle): Mỗi bánh xe có bán trục riêng biệt, kết nối với vi sai qua khớp CV hoặc U-joint. Cho phép bánh xe di chuyển độc lập, tăng độ bám đường và êm ái. Phổ biến trên xe du lịch hiện đại.
Cầu đúc (full-float axle): Bán trục không chịu tải trọng thẳng đứng, tải trọng do moay-ơ và vỏ cầu đảm nhận. Loại này siêu bền, thường xuất hiện trên xe tải hạng nặng hoặc xe địa hình chuyên dụng.
Cầu bán nổi (semi-float axle): Bán trục vừa truyền lực vừa chịu một phần tải trọng xe. Nhẹ hơn cầu đúc, phổ biến trên xe SUV và bán tải hạng nhẹ.
Phân Loại Theo Số Cầu
Xe 1 cầu (4×2): Chỉ có một cầu chủ động (thường là cầu sau đối với xe tải, cầu trước với xe FWD).
Xe 2 cầu (4×4 hoặc AWD): Cả hai cầu đều là cầu chủ động, lực kéo được phân bổ linh hoạt.
Xe 3 cầu trở lên: Gặp ở xe tải siêu trường, xe chuyên dụng, phân phối tải trọng lên nhiều trục.

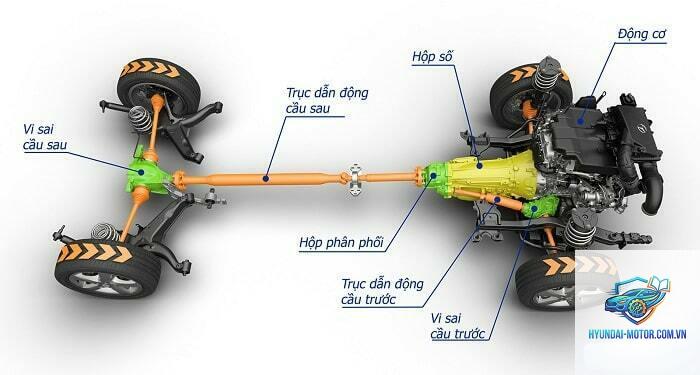

Cấu Tạo Của Cầu Xe Và Nguyên Lý Hoạt Động
Cấu Tạo Cơ Bản
Một cầu xe chủ động điển hình gồm các bộ phận chính sau:
Vỏ cầu (axle housing): Là vỏ bọc bên ngoài, thường được đúc bằng gang hoặc thép hợp kim, chịu lực và bảo vệ các chi tiết bên trong.
Bộ vi sai (differential): Là cụm bánh răng cho phép hai bánh xe quay với tốc độ khác nhau khi vào cua, nhờ đó tránh trượt bánh.
Bán trục (axle shaft): Là trục dài nối từ vi sai đến bánh xe, truyền mô-men xoắn.
Moay-ơ bánh xe (hub): Kết nối bán trục với vành bánh, thường có ổ bi để giảm ma sát.
Bánh răng vành chậu và bánh răng quả dứa (ring & pinion): Bộ truyền động cuối cùng để giảm tốc độ quay từ trục các-đăng và tăng mô-men xoắn.
Phanh (brake): Cơ cấu phanh tang trống hoặc phanh đĩa thường được gắn trên vỏ cầu hoặc moay-ơ.
Ổ bi và phốt làm kín: Đảm bảo bán trục quay trơn tru và giữ dầu nhớt bên trong.
Nguyên Lý Hoạt Động Của Cầu Xe
Khi động cơ hoạt động, mô-men xoắn được truyền qua ly hợp, hộp số, rồi trục các-đăng đến cầu xe. Tại cầu xe, bộ bánh răng vành chậu và quả dứa đảm nhận việc giảm tốc độ và tăng lực kéo (tỉ số truyền cuối thường từ 3.0 đến 5.0 tùy loại xe). Sau đó, bộ vi sai phân phối mô-men xoắn này cho hai bán trục. Khi xe chạy thẳng, hai bánh quay cùng tốc độ; khi vào cua, bộ vi sai cho phép bánh ngoài quay nhanh hơn bánh trong một cách tự động nhờ hệ thống bánh răng hành tinh và bánh răng vệ tinh.
Đối với cầu bị động, không có bộ truyền động cuối và vi sai. Bánh xe quay tự do trên trục cầu, chỉ có ổ bi và vỏ cầu chịu tải. Cầu bị động rất đơn giản, hầu như không cần bảo dưỡng ngoài việc kiểm tra phanh và ổ bi.
Truyền lực hiệu quả: Với bộ vi sai và tỉ số truyền tối ưu, cầu xe giúp xe tận dụng tốt mô-men xoắn ở dải tốc độ thấp hoặc cao.
Tăng độ bám đường: Cầu liền cho khả năng vượt địa hình xuất sắc; cầu rời mang lại sự ổn định trên đường nhựa.
Dễ dàng nâng cấp: Nhiều dòng cầu có sẵn kit nâng cấp tỉ số truyền, khóa vi sai, giúp tinh chỉnh đặc tính vận hành.
Tuổi thọ cao: Nếu bảo dưỡng tốt, cầu xe có thể chạy hàng trăm nghìn km mà không hỏng.
Hạn chế cần biết
Nguy cơ rò rỉ dầu: Các phốt làm kín trên bán trục hoặc vỏ cầu dễ hao mòn sau thời gian dài.
Tiếng ồn và rung động: Bánh răng vành chậu bị mòn hoặc điều chỉnh sai sẽ gây tiếng rít, gầm đặc trưng.
Chi phí sửa chữa cao: Sửa chữa vi sai hoặc thay bán trục đòi hỏi tay nghề và dụng cụ đặc biệt, nhất là trên dòng xe nhập khẩu.
Khả năng tương thích: Mỗi loại xe có thông số kỹ thuật cầu riêng, không thể lắp lẫn tùy tiện.
Ứng Dụng Thực Tế Và Hướng Dẫn Chọn Cầu Xe Phù Hợp
Ứng dụng trên từng loại xe
Trên xe du lịch cỡ nhỏ, cầu rời thường được chọn để tối ưu khoang nội thất và cảm giác lái êm. Xe bán tải và SUV sử dụng cầu liền để chịu tải nặng và vận hành off-road. Xe tải hạng nặng sử dụng cầu đúc full-float kết hợp nhiều tầng vi sai để phân bổ lực đều. Xe thể thao và xe điện cao cấp thậm chí dùng cầu điện tử hoặc motor gắn trực tiếp lên cầu (e-axle) cho hiệu suất cao nhất.
Hướng dẫn chọn cầu xe khi mua hoặc nâng cấp
Xác định nhu cầu vận hành: Đi đường trường, off-road, chở nặng hay đua thể thao? Nếu chủ yếu đường nhựa, chọn cầu rời hoặc cầu liền có tỉ số truyền ngắn (cao) để tiết kiệm nhiên liệu. Nếu chở nặng hoặc leo đèo, cần tỉ số truyền dài (thấp) để lực kéo mạnh.
Kiểm tra tình trạng xe hiện tại: Không phải xe nào cũng dễ dàng độ cầu khác loại. Cần xem xét khung gầm, hệ thống treo, hộp số có tương thích không.
Ưu tiên cầu chính hãng hoặc hãng uy tín: Dana, AxleTech, GKN, ZF là những tên tuổi sản xuất cầu xe chất lượng cao. Cầu dựng (remake) cần được kiểm định kỹ lưỡng.
Bảo dưỡng định kỳ: Thay dầu cầu sau mỗi 40.000-80.000 km, kiểm tra phốt, ổ bi, độ rơ bánh răng. Đối với xe off-road nên kiểm tra sau mỗi chuyến đi khó.
Những Sai Lầm Thường Gặp Khi Sử Dụng Và Bảo Dưỡng Cầu Xe
Không thay dầu cầu đúng hạn: Dầu cầu bị biến chất làm tăng ma sát, gây mòn nhanh bánh răng và vi sai.
Lạm dụng khóa vi sai trên đường nhựa: Gây hỏng bộ vi sai, giảm khả năng quay vòng, làm gãy bán trục.
Lắp cầu không đúng tải trọng: Xe tải chở quá tải so với thiết kế cầu gây nứt vỏ cầu, hỏng phanh.
Tự ý thay đổi tỉ số truyền mà không điều chỉnh ECU: Làm đồng hồ tốc độ sai, tăng tiêu hao nhiên liệu, quá tải hộp số.
Bỏ qua triệu chứng bất thường: Tiếng ồn ù, rung động khi tăng tốc, rò dầu cần được kiểm tra ngay.
Lưu Ý Quan Trọng Khi Làm Việc Với Cầu Xe
Luôn sử dụng dầu cầu đúng tiêu chuẩn GL-4, GL-5 hoặc loại dầu tổng hợp theo khuyến cáo của nhà sản xuất.
Khi tháo lắp cầu, cần đánh dấu vị trí bánh răng vành chậu và quả dứa để tránh sai lệch khe hở ăn khớp.
Siết chặt bu lông vỏ cầu và bán trục đúng mô-men lực, không quá chặt gây nứt, không quá lỏng gây lỏng lẻo.
Sau khi thay dầu hoặc sửa chữa, cần chạy thử ở tốc độ thấp trong 10-15 km rồi kiểm tra lại nhiệt độ và tiếng ồn.
Không tự ý tháo bộ vi sai nếu không có kinh nghiệm; sai sót khi chỉnh khe hở bánh răng dẫn đến hỏng hóc nghiêm trọng.
Câu Hỏi Thường Gặp Về Cầu Xe
Cầu xe có thể thay thế bằng loại khác được không?
Có, nhưng cần cân nhắc kỹ. Việc thay cầu khác phải đảm bảo thông số lắp đặt (khoảng cách bắt bu lông, đường kính moay-ơ, hệ thống treo, tỉ số truyền) trùng khớp hoặc có bộ chuyển đổi. Thường chỉ có dân độ off-road hoặc xe đua mới thực hiện việc này vì chi phí và độ phức tạp cao.
Dầu cầu xe có tác dụng gì và khi nào cần thay?
Dầu cầu bôi trơn bánh răng, giảm ma sát, làm mát và chống gỉ. Định kỳ thay thế khuyến nghị là 40.000-80.000 km hoặc 2-3 năm/lần, tùy theo điều kiện vận hành. Xe thường xuyên off-road hoặc chở nặng cần thay sớm hơn.
Dấu hiệu nhận biết cầu xe bị hỏng?
Tiếng ồn ù, rít hoặc gầm từ phía dưới gầm xe, đặc biệt khi tăng tốc hoặc giảm tốc.
Xe bị rung vô lăng hoặc rung toàn thân khi chạy ở tốc độ cao.
Rò rỉ dầu đen trên vỏ cầu, banh xe hoặc trên mặt đường chỗ đỗ xe.
Vào cua thấy bánh xe bị trượt, tiếng kêu lục cục từ vi sai.
Xe dễ bị mất lái, lực kéo không đều giữa hai bánh.
Cầu xe điện (e-axle) khác gì so với cầu thông thường?
E-axle (electric axle) là cầu tích hợp động cơ điện, bộ điều khiển và vi sai trong cùng một cụm, không cần hộp số hay trục các-đăng. Nó nhỏ gọn, hiệu suất cao, phản hồi nhanh. Đang được ứng dụng trên xe điện và hybrid ngày càng phổ biến.
Khi nâng cấp cầu xe cần lưu ý thông số nào?
Tỉ số truyền cuối (ring & pinion ratio): ảnh hưởng trực tiếp đến lực kéo và tốc độ tối đa.
Khoảng cách lắp (track width): không được chênh lệch quá lớn so với thông số kỹ thuật gốc.
Tải trọng thiết kế (GAWR): cầu phải chịu được tải trọng cao hơn hoặc bằng tải trọng lớn nhất của xe.
Tương thích với ABS, phanh và hệ thống kiểm soát lực kéo của xe.
Kết Luận
Cầu xe là trái tim của hệ thống truyền lực nhưng đồng thời cũng là một trong những bộ phận chịu ứng suất lớn nhất trên ô tô. Việc hiểu rõ cầu xe là gì, cấu tạo, nguyên lý, phân loại và cách bảo dưỡng giúp bạn chủ động hơn trong việc vận hành xe an toàn, tiết kiệm và bền bỉ. Dù bạn đang sở hữu một chiếc xe du lịch nhỏ gọn, một SUV địa hình hay một xe tải hạng nặng, kiến thức về cầu xe luôn là nền tảng quan trọng. Hãy luôn kiểm tra định kỳ, lắng nghe tiếng ồn bất thường và sử dụng đúng linh kiện để cầu xe đồng hành cùng bạn trên mọi nẻo đường.
