Trong các hệ thống truyền động cơ khí, khớp cardan đóng vai trò then chốt khi cần truyền mô-men xoắn giữa hai trục không đồng trục. Khái niệm cardan là gì thường được nhắc đến trong lĩnh vực ô tô, máy móc công nghiệp và cả thiết bị nông nghiệp. Đây là một bộ phận cơ khí linh hoạt, cho phép kết nối các trục quay dù chúng có góc lệch nhất định, giúp truyền lực một cách ổn định và hiệu quả.
Cardan, hay còn gọi là khớp các đăng, là một cơ cấu khớp nối phổ biến được phát minh từ thế kỷ 16 bởi nhà toán học người Italy Gerolamo Cardano. Trải qua nhiều cải tiến, khớp cardan ngày nay đã trở thành thành phần không thể thiếu trong hầu hết các phương tiện di chuyển và máy móc công suất lớn. Hiểu rõ cardan là gì giúp bạn dễ dàng nắm bắt nguyên lý hoạt động và bảo dưỡng hệ thống truyền lực.
Khái niệm cardan là gì? Định nghĩa và bản chất cơ học
Khớp cardan (universal joint) là một kết nối cơ khí cho phép truyền chuyển động quay và mô-men xoắn giữa hai trục khi chúng không nằm trên cùng một đường thẳng hoặc góc giữa chúng thay đổi trong quá trình vận hành. Bản chất của nó là một cặp trục chéo được liên kết với nhau thông qua các ổ đỡ hoặc chốt, tạo ra hai bậc tự do quay.

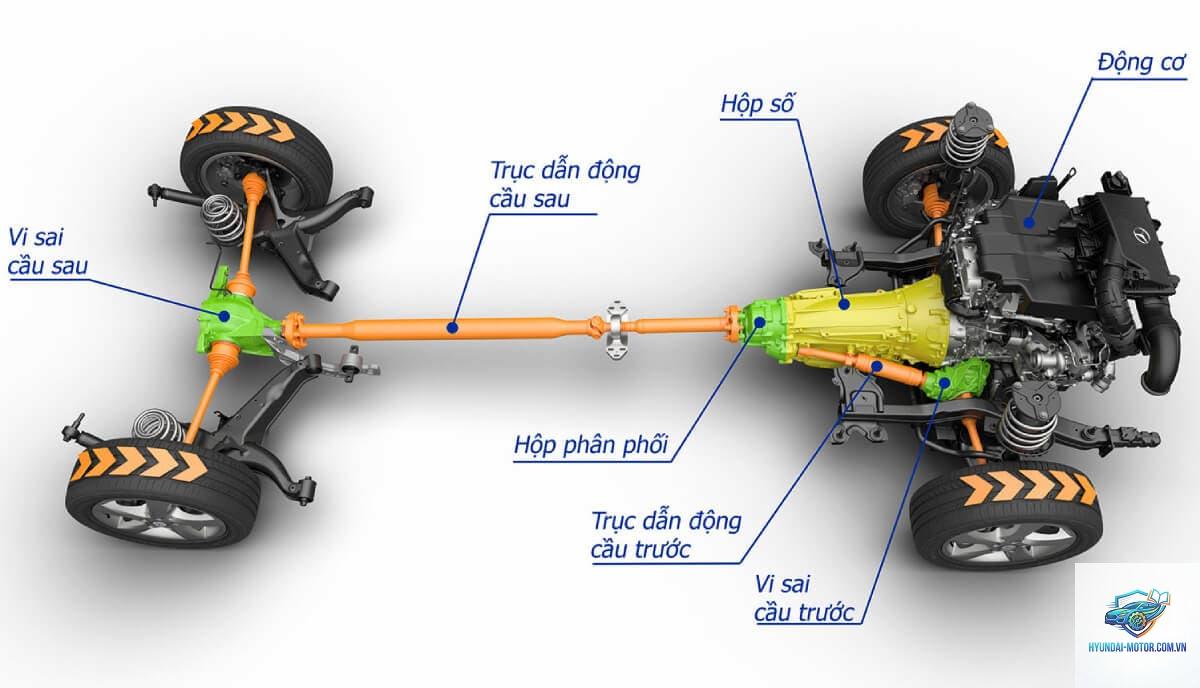

Trong hệ thống truyền động, cardan đóng vai trò trung gian, giúp kết nối hộp số, cầu chủ động và bánh xe. Khi xe vận hành, các trục thường lệch nhau do địa hình hoặc thay đổi tải trọng, khớp cardan sẽ bù đắp sự lệch góc này mà vẫn đảm bảo truyền lực liên tục.
Cấu tạo và nguyên lý hoạt động của khớp cardan

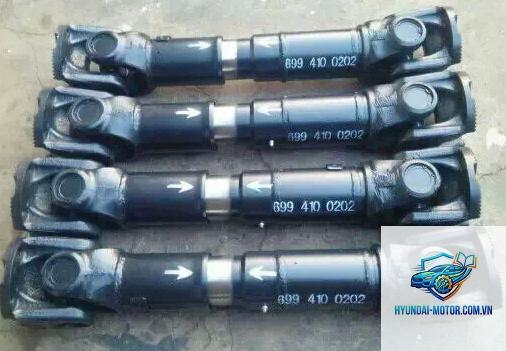

Cấu tạo chi tiết của một khớp cardan cơ bản
Một khớp cardan điển hình gồm các bộ phận chính sau:
Chạc chủ động (driving yoke): gắn với trục nguồn, có hai tai song song.
Chạc bị động (driven yoke): gắn với trục nhận, cũng có hai tai song song.
Chữ thập (cross/trunnion) hoặc vòng cardan: phần trung tâm có hai cặp trục vuông góc, mỗi đầu được gắn ổ bi hoặc bạc lót.
Ổ bi hoặc bạc lót: giúp giảm ma sát khi chữ thập quay.
Vòng hãm, phớt dầu và các chi tiết chống bụi bẩn.
Nguyên lý hoạt động của cardan
Khi trục chủ động quay, chạc chủ động làm quay chữ thập xung quanh một trục của nó. Nhờ kết cấu chữ thập, chuyển động được truyền sang chạc bị động ngay cả khi hai chạc không đồng phẳng. Góc lệch tối đa thường dưới 30 độ, tùy vào thiết kế và tốc độ quay. Điểm đặc biệt là tốc độ góc của trục bị động không đồng nhất hoàn toàn với trục chủ động khi góc lệch lớn, tạo ra dao động xoắn, do đó thường sử dụng hai khớp cardan kết hợp để triệt tiêu hiệu ứng này.

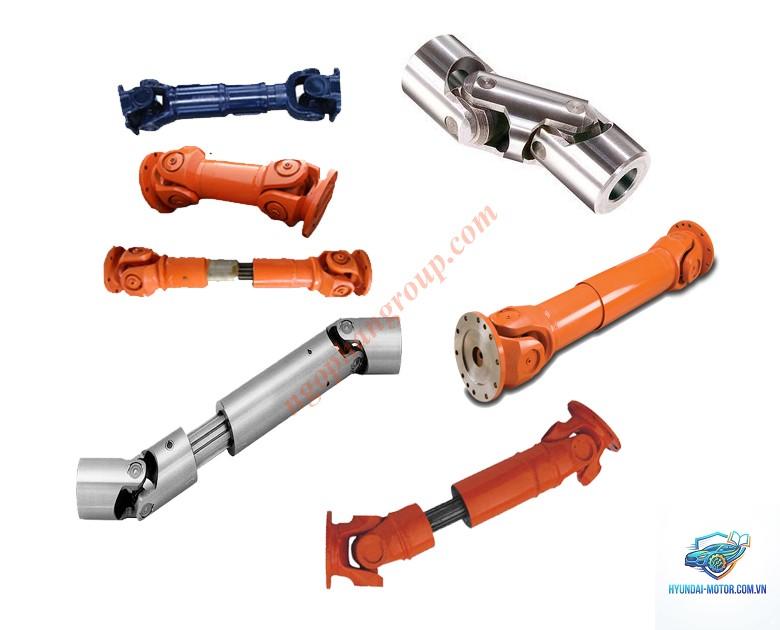

Phân loại khớp cardan
Có nhiều cách phân loại dựa trên cấu trúc và ứng dụng, nhưng phổ biến nhất là ba loại sau:
Loại khớp cardan
Đặc điểm chính
Ứng dụng tiêu biểu

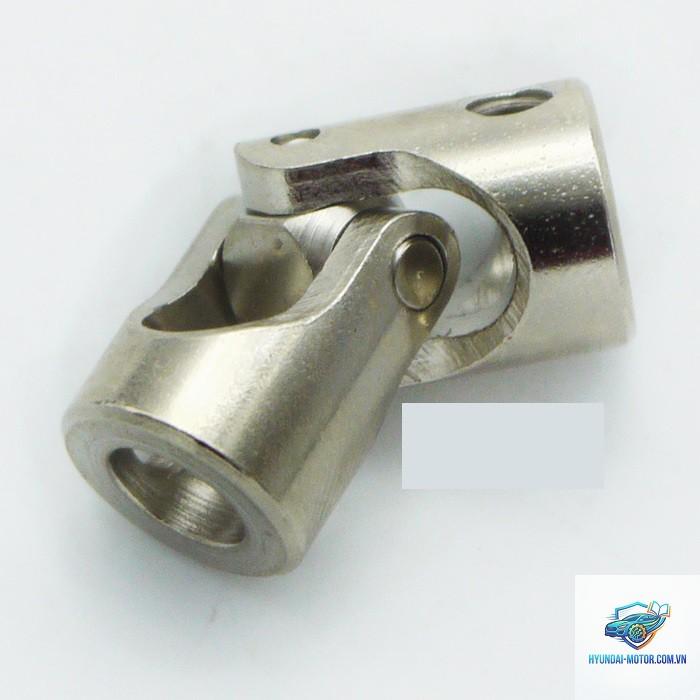

Khớp cardan đơn (single universal joint)
Một chữ thập và hai chạc, cho phép lệch góc nhưng tạo tốc độ không đồng đều
Trục truyền động trên xe tải nhẹ, máy nông nghiệp
Khớp cardan kép (double universal joint / constant-velocity joint)
Hai khớp đơn kết hợp với một trục trung gian, đảm bảo tốc độ đồng đều
Trục các đăng ô tô con, hệ thống lái
Khớp đồng tốc (CV joint – constant velocity joint)
Thiết kế đặc biệt với các rãnh bi hoặc vòng chữ thập cải tiến, duy trì vận tốc góc đồng nhất
Bánh trước dẫn hướng của ô tô hiện đại, xe máy
So sánh khớp cardan với các loại khớp nối khác
Để hiểu rõ hơn cardan là gì, cần so sánh với các khớp nối thường gặp như khớp nối cứng, khớp nối mềm và khớp đàn hồi. Xe dẫn động bốn bánh còn có thêm khớp cardan ở trục trước. Hiện nay, xe con dùng khớp CV để truyền lực tới bánh trước vừa dẫn hướng vừa chủ động, đảm bảo tốc độ đồng đều khi xe vào cua.
Trong máy nông nghiệp và công nghiệp
Máy kéo, máy gặt đập, máy xay xát thường có trục PTO (power take-off) nối qua khớp cardan. Ở các dây chuyền sản xuất, cardan dùng để truyền động giữa các máy khi vị trí lắp đặt không thẳng hàng.
Trong hàng không và hàng hải
Cardan cũng xuất hiện trong hệ thống điều khiển cánh lái tàu thủy, rotor trực thăng và thậm chí trong cơ cấu hướng của tên lửa.
Ưu điểm và hạn chế của khớp cardan
Ưu điểm
Cho phép truyền mô-men xoắn qua các góc lệch lớn, thích hợp với kết cấu linh hoạt.
Kết cấu đơn giản, dễ chế tạo và thay thế.
Chịu được tải trọng cao, hoạt động ổn định ở tốc độ vừa phải.
Chi phí thấp so với các khớp đồng tốc phức tạp.
Hạn chế
Gây ra dao động xoắn và tiếng ồn khi góc lệch lớn, làm giảm tuổi thọ ổ bi.
Không duy trì vận tốc góc đồng đều giữa đầu vào và đầu ra (trừ loại CV).
Yêu cầu bảo dưỡng định kỳ (bơm mỡ, kiểm tra độ rơ).
Dễ hỏng hóc nếu thiếu bôi trơn hoặc làm việc quá tải.
Những sai lầm thường gặp khi sử dụng và bảo dưỡng cardan
Nhiều người dùng thường không bơm mỡ định kỳ vào các đầu chữ thập, dẫn đến mòn ổ bi hoặc gãy chữ thập. Một sai lầm khác là lắp cardan không đúng góc làm việc cho phép, gây rung lắc mạnh. Cũng cần tránh việc thay cardan không đúng chủng loại hoặc bỏ qua cân bằng động của trục cardan.
Để tránh hư hỏng, cần kiểm tra độ rơ của khớp, siết ốc đúng lực và thay mỡ sau mỗi 5000-10000 km đối với xe tải, hoặc theo khuyến cáo của nhà sản xuất.
Lưu ý quan trọng khi lựa chọn và thay thế cardan
Khi mua cardan mới, cần chú ý đến kích thước lỗ chạc, đường kính chữ thập và góc lệch tối đa cho phép. Nên chọn hàng chính hãng hoặc thương hiệu uy tín. Trong quá trình thay thế, dùng cờ lê lực để siết bu lông, đảm bảo cardan được gá đặt đồng tâm với các trục. Sau khi lắp, vận hành thử ở tốc độ thấp để kiểm tra rung động.
Câu hỏi thường gặp (FAQ)
Cardan có phải là khớp các đăng không?
Đúng. Trong tiếng Việt, cardan thường được gọi là khớp các đăng hoặc khớp chữ thập, đều chỉ cùng một loại kết nối cơ khí.
Tại sao cardan lại gây ra tiếng ồn?
Nguyên nhân chính là do ổ bi bị mòn hoặc thiếu mỡ bôi trơn. Khi khe hở lớn, chữ thập va đập vào chạc tạo ra tiếng kêu lục cục.
Tuổi thọ trung bình của khớp cardan là bao lâu?
Phụ thuộc vào điều kiện vận hành, trung bình từ 80.000 đến 150.000 km đối với xe tải, nhưng có thể giảm nếu thường xuyên chạy qua đường xấu hoặc thiếu bảo dưỡng.
Có thể tự thay cardan tại nhà không?
Được nếu có đủ dụng cụ và kiến thức cơ bản. Tuy nhiên, việc cân bằng động trục cardan cần máy chuyên dụng, nên tốt nhất nhờ thợ có kinh nghiệm.
Khớp CV khác cardan thường như thế nào?
Khớp CV (đồng tốc) cho phép truyền chuyển động mà không làm thay đổi tốc độ góc, trong khi cardan thường làm tốc độ dao động nếu góc lệch lớn.
Kết luận
Cardan là gì – đó là một khớp nối cơ khí linh hoạt, đóng vai trò quan trọng trong truyền động của nhiều loại máy móc, đặc biệt là ô tô. Với cấu tạo đơn giản nhưng hiệu quả, cardan cho phép truyền mô-men xoắn qua các góc lệch, giúp phương tiện và thiết bị vận hành ổn định. Dù có một số hạn chế về đồng tốc và yêu cầu bảo dưỡng, song nếu được lựa chọn và chăm sóc đúng cách, cardan vẫn là giải pháp kinh tế và bền bỉ trong hàng thập kỷ. Hiểu rõ bản chất, cách vận hành và các lưu ý kỹ thuật sẽ giúp bạn tận dụng tối đa hiệu suất của khớp cardan trong công việc và đời sống.
