Khung gầm ô tô là một trong những bộ phận quan trọng nhất nhưng lại ít được người dùng phổ thông để ý tới. Nếu ví chiếc xe như một cơ thể sống, động cơ là trái tim, hệ thống điện là hệ thần kinh, thì khung gầm chính là bộ xương chịu lực, là nền tảng quyết định độ an toàn, khả năng vận hành và tuổi thọ của toàn bộ phương tiện. Hiểu rõ khung gầm ô tô là gì không chỉ giúp bạn có kiến thức chuyên sâu khi mua xe, mà còn hỗ trợ việc bảo trì, sửa chữa đúng cách. Bài viết này sẽ giải mã chi tiết từ khái niệm cơ bản đến các loại khung gầm phổ biến, ưu nhược điểm và những lưu ý thực tế khi sử dụng.

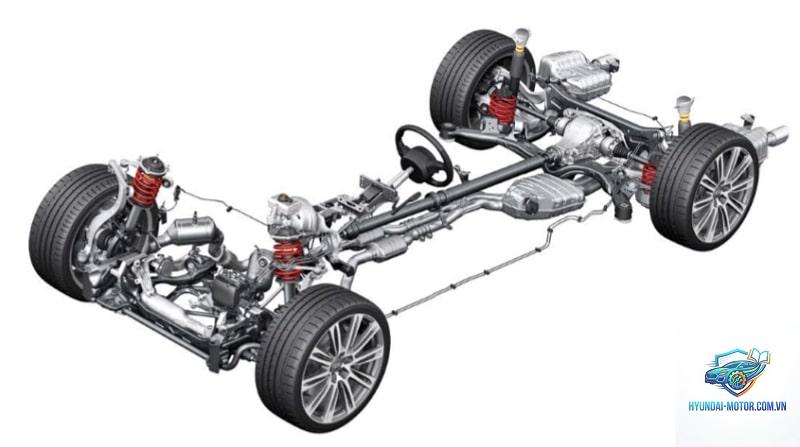

Khung gầm ô tô (hay chassis, cốt xe) là hệ thống kết cấu chịu lực chính của xe, có nhiệm vụ nâng đỡ toàn bộ các cụm chi tiết khác như động cơ, hộp số, hệ thống treo, cabin, thùng xe và hàng hóa. Nó là bộ xương vững chãi, giúp xe duy trì hình dạng, chịu được tải trọng tĩnh và động trong suốt quá trình vận hành. Nếu không có khung gầm, chiếc xe sẽ không thể đứng vững hay di chuyển an toàn trên mọi địa hình.
Trong ngành kỹ thuật cơ khí, khung gầm thường được hiểu là một khung dầm hàn hoặc đúc bằng thép, nhôm, hoặc vật liệu composite chịu lực. Nó không chỉ đơn thuần là sườn xe mà còn tích hợp các điểm gắn kết cho hệ thống treo, trục bánh, hệ thống lái và phanh. Đặc biệt, đối với xe tải nặng hoặc xe địa hình, khung gầm là yếu tố sống còn quyết định khả năng vượt địa hình và chịu tải.
Cấu tạo cơ bản của khung gầm ô tô
Để hiểu sâu hơn về khung gầm ô tô là gì, cần nắm được các thành phần cấu tạo chính. Một khung gầm hoàn chỉnh thường bao gồm:
Dầm dọc (Side rails): Hai thanh dầm chính chạy dọc theo chiều dài xe, thường có hình chữ U hoặc hộp kín. Đây là thành phần chịu lực uốn và xoắn chính.
Dầm ngang (Cross members): Các thanh nối giữa hai dầm dọc, giúp tăng độ cứng vững theo phương ngang và phân bố lực đều.
Khung phụ (Subframe): Ở một số thiết kế, khung phụ được bắt vào dầm chính để đỡ động cơ, hộp số hoặc hệ thống treo, giúp giảm rung động và dễ tháo lắp bảo dưỡng.
Giá treo trục (Axle mounts): Các điểm gắn kết cho hệ thống treo trước và sau, thường là các tai hàn hoặc tấm thép gia cố.
Ống xoắn thanh chống lật (Anti-roll bar mounts): Bộ phận hỗ trợ ổn định thân xe khi vào cua.
Trên thực tế, một số dòng xe hiện đại sử dụng thiết kế khung liền khối (unibody) nơi thân xe và khung gầm là một thể thống nhất, thay vì khung rời truyền thống. Tuy nhiên, bản chất chịu lực vẫn giống nhau: tạo ra một không gian vững chắc để bảo vệ hành khách và thiết bị.
Phân loại khung gầm ô tô chi tiết
Có nhiều cách phân loại khung gầm ô tô, nhưng phổ biến nhất là dựa trên cấu trúc và ứng dụng. Khung gầm rời (Ladder frame – Khung thang)

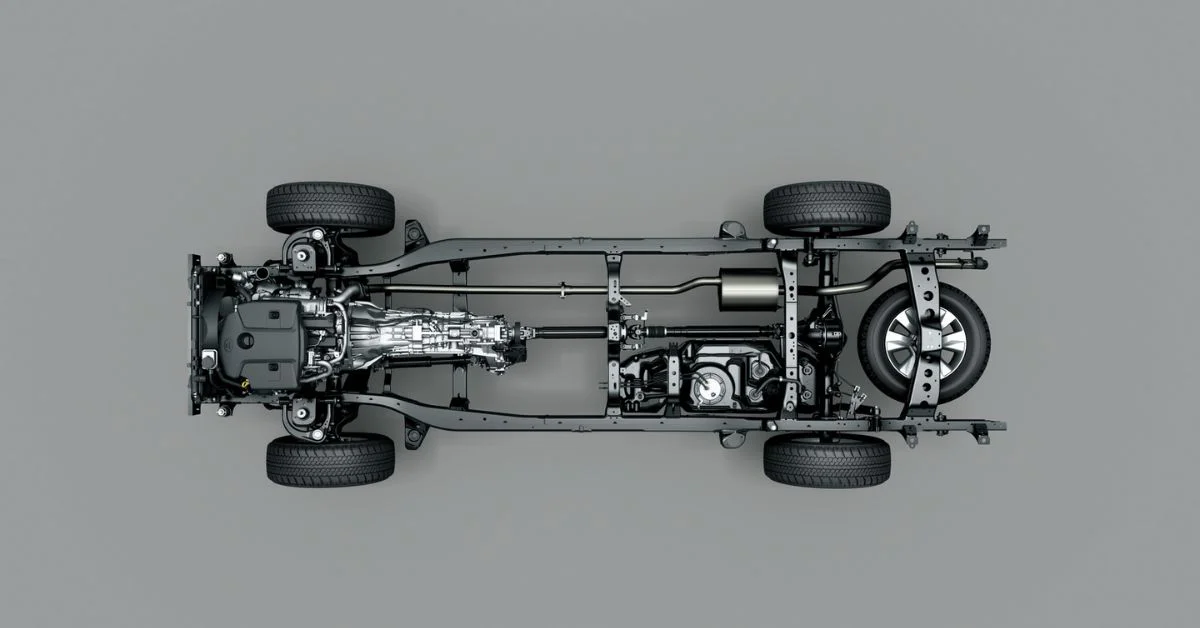

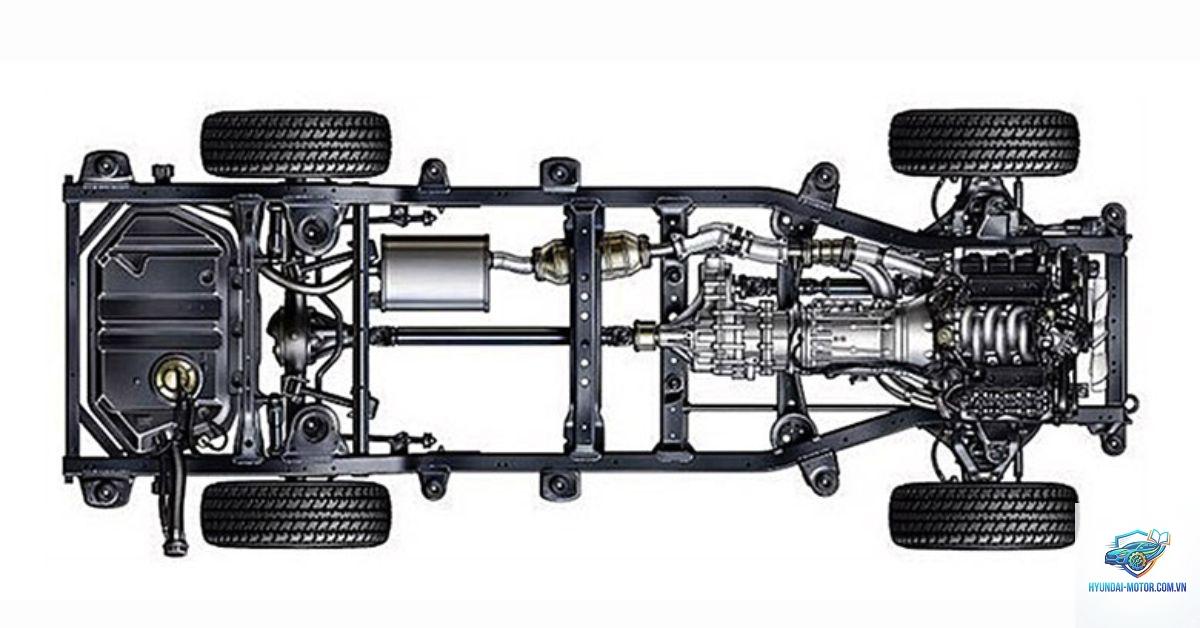

Đây là loại khung gầm lâu đời nhất, có hình dạng giống như cái thang. Hai dầm dọc chạy song song, được nối với nhau bằng các dầm ngang. Xe dùng khung rời thường có thân xe và khung riêng biệt, được bắt chặt với nhau qua các gối đệm cao su. Loại này được ứng dụng rộng rãi trên xe tải, SUV địa hình, xe bán tải và các dòng xe thương mại hạng nặng.
Đặc điểm
Ưu điểm
Nhược điểm
Kết cấu đơn giản, dễ sản xuất và sửa chữa
Chịu tải rất tốt, dễ dàng nâng cấp (lift kit) hoặc thay đổi thùng xe
Nặng hơn so với khung liền khối, chiếm nhiều không gian
Thường có độ bền cơ học cao, ít bị mỏi khi tải nặng
Độ bền vượt trội trên địa hình xấu, dễ sửa chữa khung
Vào cua kém ổn định hơn do trọng tâm cao
Phổ biến trên xe tải, SUV cỡ lớn (Toyota Land Cruiser, Ford Ranger)
Cho phép chế tạo nhiều biến thể khác nhau từ cùng một khung
Khó tối ưu không gian nội thất và an toàn va chạm
2. Khung gầm liền khối (Unibody / Monocoque)

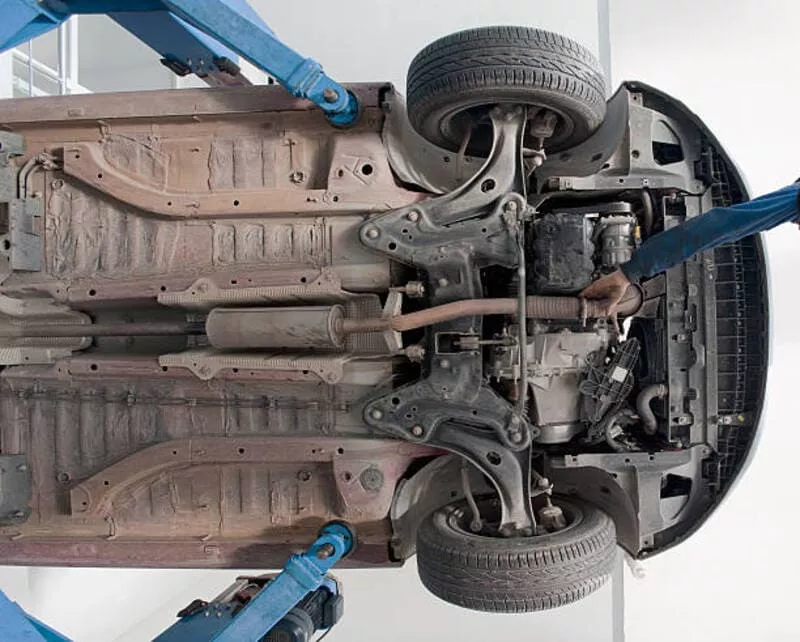

Trong thiết kế này, thân xe và khung gầm được tích hợp làm một khối duy nhất. Các tấm thép dập định hình hàn với nhau tạo thành cấu trúc tổ ong chịu lực. Đây là loại phổ biến trên hầu hết xe du lịch, sedan, hatchback và crossover hiện đại.
Đặc điểm
Ưu điểm
Nhược điểm
Trọng lượng nhẹ hơn khung rời từ 15-25%, tiết kiệm nhiên liệu
Khả năng chống xoắn cao, xe vào cua bám đường tốt hơn
Sửa chữa khó khăn hơn khi bị hư hỏng (cần cắt hàn chuyên sâu)
Có hầm chứa va chạm (crumple zone) hiệu quả, bảo vệ hành khách tốt
Không gian nội thất rộng rãi nhờ sàn thấp hơn
Khả năng chịu tải thấp, không phù hợp xe tải nặng
Ứng dụng trên Toyota Corolla, Honda Civic, BMW 3 Series
Chi phí sản xuất hàng loạt thấp, dễ tối ưu khí động học
Khó nâng cấp gầm (lift) hoặc độ xe
3. Khung gầm không gian (Space frame)
Loại khung này sử dụng các ống thép hoặc nhôm hàn tạo thành mạng lưới khối không gian. Nó có độ cứng cực cao nhưng nhẹ, thường thấy trên siêu xe thể thao hoặc xe đua (Audi R8, Lamborghini). Thân xe ngoài chỉ đóng vai trò vỏ bọc khí động học, không chịu lực chính.
Độ cứng vượt trội so với trọng lượng, tỷ lệ sức mạnh/trọng lượng cao nhất.
Chi phí sản xuất cao và phức tạp, chỉ dành cho xe đặc chủng.
Khả năng chống va đập ở tốc độ cao rất tốt nếu được thiết kế tối ưu.

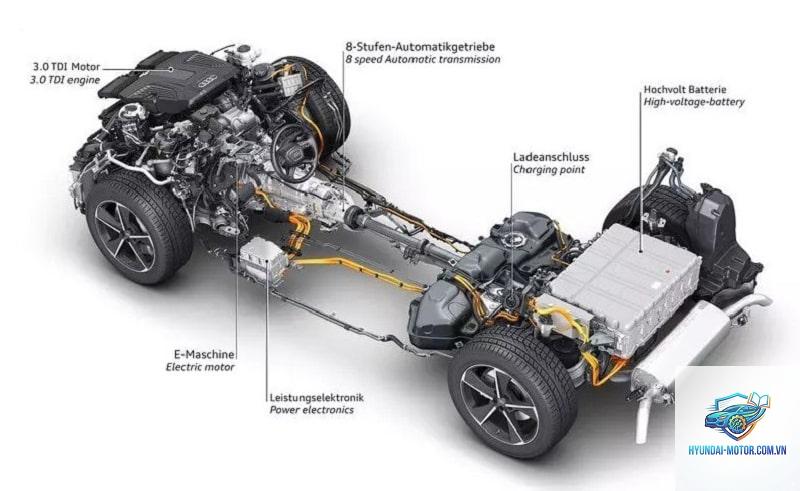

Xu hướng mới trong xe điện (EV), nơi pin được đặt dưới sàn và khung gầm là một tấm phẳng tích hợp pin, motor và hệ thống treo. Ví dụ: Tesla Model S, Volkswagen MEB platform. Ưu điểm là tối ưu không gian, hạ thấp trọng tâm, và dễ dàng thiết kế các mẫu xe khác nhau trên cùng một nền tảng.
Vai trò của khung gầm ô tô trong vận hành và an toàn
Khung gầm ô tô không chỉ giữ cho xe nguyên vẹn về hình dạng, mà còn ảnh hưởng trực tiếp đến nhiều khía cạnh:
Khả năng chịu tải: Xe tải nặng dùng khung rời có thể chở hàng hóa lên đến 40 tấn nhờ kết cấu dầm dày. Trong khi xe unibody chỉ chịu tải khoảng 500-800 kg.
Xử lý và ổn định thân xe: Khung liền khối mang lại độ cứng xoắn cao, giúp xe vào cua chính xác hơn. Khi đó, lực xoắn tác dụng lên khung được phân bố đều, giảm nghiêng thân.
An toàn va chạm: Vùng biến dạng (crumple zone) trên unibody hấp thụ năng lượng va chạm trước khi truyền vào khoang hành khách. Trên khung rời, năng lượng va chạm có thể truyền trực tiếp vào cabin nếu không có thiết kế giảm chấn thích hợp.
Một nghiên cứu từ Viện An toàn Giao thông Mỹ (IIHS) cho thấy xe SUV địa hình dùng khung rời có tỷ lệ tử vong khi va chạm trực diện cao hơn 15% so với xe unibody cùng phân khúc, do thiếu vùng biến dạng phía trước hiệu quả. Điều này cho thấy tầm quan trọng của việc chọn đúng loại khung gầm phù hợp với nhu cầu sử dụng.
So sánh chi tiết khung gầm rời và khung gầm liền khối
Để giúp bạn quyết định khi mua xe, bảng so sánh sau đây tổng hợp sự khác biệt then chốt:
Tiêu chí
Khung gầm rời (Ladder frame)
Khung gầm liền khối (Unibody)
Trọng lượng
Nặng (thường trên 300 kg với xe pick-up)
Nhẹ (khoảng 200-250 kg với sedan)
Khả năng chịu tải
Rất tốt (hàng tấn đến chục tấn)
Hạn chế (dưới 1 tấn)
Độ cứng xoắn
Trung bình (dễ biến dạng xoắn khi offroad nặng)
Cao (tốt cho xử lý trên đường nhựa)
Sửa chữa
Dễ, có thể thay từng phần dầm
Khó, thường phải cắt hàn cả mảng
An toàn va chạm
Kém hơn (thiếu crumple zone)
Tốt hơn (hấp thụ lực xung kích)
Tiêu hao nhiên liệu
Cao hơn (do nặng)
Thấp hơn (do nhẹ)
Giá thành sản xuất
Phù hợp sản xuất thủ công loạt nhỏ
Phù hợp dây chuyền công nghiệp loạt lớn
Ứng dụng điển hình
Ford F-150, Toyota Hilux, Jeep Wrangler
Toyota Camry, Honda CR-V, BMW X5
Những sai lầm thường gặp khi đánh giá khung gầm ô tô
Người dùng và thậm chí một số thợ sửa xe thường mắc các sai lầm sau, làm ảnh hưởng đến quyết định mua xe hoặc quá trình bảo trì:
1. Cho rằng khung gầm rời luôn bền hơn khung liền khối
Đây là quan điểm sai lầm phổ biến. Trên thực tế, khung unibody được thiết kế với các vùng biến dạng và vật liệu thép cường độ cao hiện đại có khả năng chịu lực va đập tốt hơn nhiều so với khung rời truyền thống. Một chiếc BMW 5 Series dùng unibody có độ bền va chạm test của Euro NCAP đạt 5 sao, trong khi nhiều xe khung rời chỉ đạt 3-4 sao vì dễ truyền lực vào cabin.
2. Chỉ nhìn bề ngoài thân xe để đánh giá tình trạng khung gầm
Thân xe có thể được gò vá khéo léo, nhưng khung gầm bị cong vênh mới là nguy hiểm. Khi mua xe cũ, cần kiểm tra kỹ các dầm dọc, điểm hàn, và dấu hiệu rỉ sét từ trong ra ngoài. Xe bị va chạm mạnh dù thân lành lặn nhưng khung gầm méo sẽ mất an toàn khi vận hành.
3. Lạm dụng nâng cấp gầm không đúng cách
Việc độ thêm thanh chống lật, thay giảm xóc cứng hơn, hoặc nâng gầm (lift kit) có thể làm thay đổi phân bố lực lên khung. Nếu không tính toán kỹ, các điểm hàn hoặc bulong gắn kết có thể bị nứt, gây mất an toàn. Đặc biệt trên xe unibody, việc khoan thêm lỗ trên dầm chịu lực là cực kỳ nguy hiểm.
Lưu ý quan trọng khi sử dụng và bảo dưỡng khung gầm
Để đảm bảo khung gầm ô tô luôn trong trạng thái tốt nhất, bạn nên thực hiện các biện pháp sau:
Kiểm tra định kỳ các điểm hàn, bulong gầm ít nhất mỗi 10.000 km hoặc sau mỗi lần offroad nặng.
Vệ sinh và phủ chống rỉ cho dầm gầm, đặc biệt sau khi đi qua vùng ngập nước hoặc đường có muối (ở xứ lạnh). Rỉ sét là kẻ thù số một của khung gầm.
Không chở quá tải so với thông số nhà sản xuất. Mỗi loại khung có giới hạn chịu tải riêng, vượt quá sẽ gây biến dạng vĩnh viễn.
Khi phát hiện tiếng kêu lục cục dưới gầm khi đi qua đường xóc, hãy đưa xe vào garage để kiểm tra ngay. Đây có thể là dấu hiệu của bulong lỏng hoặc nứt khung.
Đối với xe dùng khung rời, nên định kỳ bơm mỡ vào các bạc cao su và khớp xoay để giảm mài mòn.
Ứng dụng thực tế: Nên chọn loại khung gầm nào?
Tùy theo nhu cầu cụ thể, việc chọn loại khung gầm phù hợp giúp tối ưu hiệu quả và chi phí:
Khung gầm ô tô có ảnh hưởng đến mức tiêu thụ nhiên liệu không?
Có. Khung càng nặng, xe càng tốn xăng. Khung unibody nhẹ hơn trung bình 20% so với khung rời cùng kích thước, giúp giảm khoảng 1-2 lít nhiên liệu cho mỗi 100 km.
Làm sao để kiểm tra khung gầm bị cong vênh?
Đưa xe lên cầu nâng, kiểm tra bằng mắt thường các dầm dọc xem có dấu hiệu gấp khúc, vết nứt hay mối hàn bị xé không. Đo khoảng cách chéo từ góc khung đến đối diện: nếu hai đường chéo không bằng nhau (sai số trên 5mm) thì khung bị méo.
Xe bị thủy kích có ảnh hưởng tới khung gầm không?
Thủy kích thường gây cong tay biên, thủng block máy, nhưng ít khi làm hỏng khung gầm trừ khi nước quá sâu làm biến dạng các dầm do va chạm mạnh với vật cản dưới nước. Tuy nhiên, nước muối hoặc nước lũ có thể gây rỉ sét nghiêm trọng cho khung.
Khung gầm xe điện khác gì so với xe xăng?
Xe điện thường dùng khung sàn phẳng tích hợp pin. Khung này dày hơn ở phần sàn nhưng nhẹ hơn tổng thể. Trung tâm trọng lực thấp hơn nhờ pin đặt dưới gầm, giúp xe bám đường tốt. Tuy nhiên, sửa chữa khung khi pin bị va chạm rất tốn kém, nhiều khi phải thay cả module.
Có thể thay đổi loại khung gầm trên xe cũ không?
Việc thay đổi gần như bất khả thi và không an toàn. Mỗi loại xe được thiết kế tối ưu hóa cho loại khung gầm cụ thể. Việc thay khung đòi hỏi phải thay hệ thống treo, thân xe, motor và làm lại toàn bộ kết cấu. Chi phí có thể cao hơn cả mua xe mới.
Kết luận
Khung gầm ô tô không chỉ là bộ phận cơ khí khô khan mà là nền tảng quyết định mọi hoạt động của xe. Hiểu rõ khung gầm ô tô là gì, phân biệt được các loại khung rời, liền khối, không gian hay sàn phẳng giúp bạn đưa ra quyết định sáng suốt khi mua xe, vận hành an toàn và bảo dưỡng đúng cách. Những kiến thức từ bài viết này cũng hỗ trợ bạn đọc các báo cáo kỹ thuật, tránh những hiểu lầm tốn kém. Hãy coi khung gầm như bộ xương của xe, chăm sóc nó tốt, chiếc xe sẽ đồng hành bền bỉ cùng bạn trên mọi nẻo đường.
