Trong lĩnh vực cơ khí và ô tô, trục truyền động là một bộ phận không thể thiếu, đảm nhận vai trò truyền mô-men xoắn từ động cơ hoặc hộp số đến các bánh xe. Hiểu rõ trục truyền động là gì sẽ giúp bạn nắm được cách thức vận hành của nhiều loại máy móc, từ xe hơi, xe tải đến các thiết bị công nghiệp. Bài viết này sẽ phân tích chuyên sâu về khái niệm, cấu tạo, phân loại, ưu nhược điểm và những ứng dụng thực tế, đồng thời cung cấp hướng dẫn bảo trì chi tiết để bạn có cái nhìn toàn diện nhất.
Trục truyền động (drive shaft) là một bộ phận cơ khí dạng ống hoặc thanh tròn, có nhiệm vụ truyền chuyển động quay và mô-men xoắn từ nguồn phát lực (động cơ, hộp số, hộp giảm tốc) đến các bộ phận nhận lực (bánh xe, máy bơm, máy phát điện). Nó hoạt động dựa trên nguyên lý xoắn và uốn, cho phép truyền năng lượng cơ học qua khoảng cách xa, thường xuyên phải làm việc trong điều kiện tốc độ cao, tải nặng và rung động liên tục.
Đặc điểm nổi bật của trục truyền động là khả năng chịu lực xoắn lớn, đồng thời phải có độ bền mỏi cao để chống gãy vỡ sau vòng đời sử dụng. Về mặt kết cấu, trục thường được chế tạo từ thép hợp kim hoặc composite, có thể rỗng bên trong nhằm giảm trọng lượng mà vẫn đảm bảo độ cứng vững. Để thích ứng với sự thay đổi góc làm việc và chiều dài, trục truyền động được kết nối thông qua các khớp nối (joint) ở hai đầu.
Vai trò cốt lõi trong hệ thống truyền lực
Trong một hệ thống truyền lực điển hình của ô tô, trục truyền động nằm giữa hộp số và cầu xe, chịu trách nhiệm dẫn động mô-men xoắn đến bánh xe chủ động. Nếu không có trục này, năng lượng sinh ra từ động cơ không thể biến thành chuyển động tịnh tiến của xe. Trong máy móc công nghiệp, trục truyền động kết nối motor điện với các băng tải, máy nghiền, máy khuấy, đảm bảo quy trình sản xuất vận hành trơn tru.
Bên cạnh chức năng truyền lực, trục còn phải bù trừ độ lệch tâm và góc lệch giữa hai đầu nối, nhờ đó hệ thống làm việc ổn định ngay cả khi có sai số lắp đặt hoặc biến dạng nhiệt.
Cấu tạo chi tiết của trục truyền động
Để hiểu rõ hơn trục truyền động là gì, cần đi sâu vào các bộ phận cấu thành. Mỗi thành phần đóng góp vào khả năng vận hành an toàn và hiệu quả của toàn bộ hệ thống.
Bộ phận
Chức năng
Vật liệu thường dùng
Thân trục (tube/shaft)
Truyền mô-men xoắn, chịu uốn và xoắn
Thép ống hàn hoặc kéo nguội, hợp kim nhôm, sợi carbon

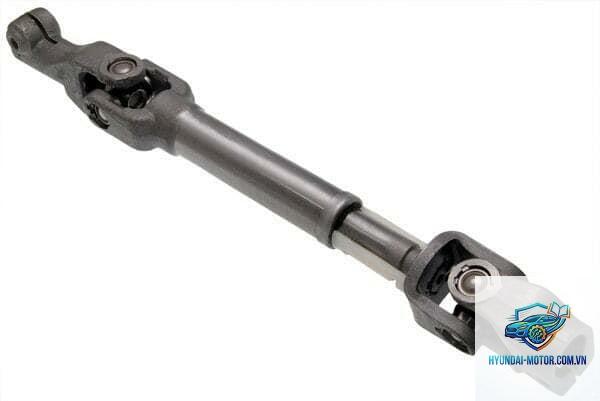

Khớp nối chữ U (U-joint)
Cho phép truyền lực khi hai đầu trục lệch góc
Thép cứng, thép không gỉ
Khớp trượt (slip yoke)
Bù trừ sự thay đổi chiều dài khi xe vận hành
Thép tôi, gang dẻo
Bạc đạn gối đỡ (bearing hanger)
Giữ trục ổn định, giảm rung động ở các trục dài
Bạc đạn bi, vỏ gang
Mặt bích (flange yoke)
Kết nối với hộp số hoặc cầu xe
Thép rèn, thép đúc
Thân trục thường được chế tạo dạng ống rỗng với tỷ lệ đường kính trên độ dày thành tối ưu để đạt độ cứng xoắn cao nhất với khối lượng nhẹ nhất. Khớp chữ U cho phép góc lệch tối đa từ 15 đến 30 độ tùy loại, trong khi khớp trượt bù đắp sự co giãn do tải trọng và địa hình gồ ghề.
Nguyên lý hoạt động cơ bản
Khi động cơ quay, hộp số tạo ra mô-men xoắn và truyền vào trục truyền động thông qua mặt bích hoặc khớp nối. Trục bắt đầu xoay, truyền chuyển động quay đến cầu xe. Nếu xe di chuyển trên đường không bằng phẳng, cầu xe sẽ thay đổi vị trí so với hộp số, lúc này khớp chữ U và khớp trượt phối hợp để duy trì đường truyền lực liên tục mà không gây kẹt hay gãy trục.
Ở các xe dẫn động cầu sau hoặc xe tải, trục truyền động có thể dài hơn 2 mét, đòi hỏi có thêm gối đỡ trung gian để giảm rung động xoắn và mỏi vật liệu. Khi tốc độ quay vượt quá tần số riêng của trục, hiện tượng cộng hưởng có thể phá hủy hệ thống, vì vậy các nhà sản xuất luôn tính toán kỹ lưỡng về độ cứng và khối lượng.
Phân loại trục truyền động phổ biến hiện nay
Dựa vào kết cấu, số lượng khớp nối và ứng dụng, trục truyền động được chia thành nhiều loại khác nhau. Mỗi loại có đặc điểm riêng biệt phù hợp với từng mục đích sử dụng.
Phân theo số lượng khớp nối
Trục truyền động một khớp (single joint shaft): Thường dùng trong các máy móc tĩnh tại, nơi hai đầu trục cố định và đồng tâm. Đơn giản, chi phí thấp, nhưng không chịu được độ lệch góc lớn.
Trục truyền động hai khớp (double joint shaft): Có hai khớp chữ U ở hai đầu, cho phép bù trừ cả độ lệch góc và độ lệch tâm. Phổ biến nhất trên xe ô tô, xe tải nhẹ.
Trục truyền động ba khớp (triple joint shaft): Dùng trong các hệ thống có khoảng cách lớn và yêu cầu độ linh hoạt cao, như máy xúc, máy ủi, hoặc xe chuyên dụng quân sự.
Phân theo kết cấu thân trục
Loại trục
Đặc điểm chính
Ứng dụng điển hình

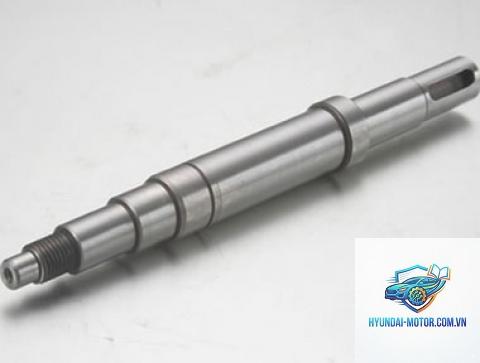

Trục đặc (solid shaft)
Độ bền xoắn cao, nặng, khó chế tạo dài
Trục ngắn trong hộp số, máy bơm ly tâm
Trục ống (tubular shaft)
Nhẹ, độ cứng xoắn tốt, giảm rung động
Xe du lịch, xe tải, máy công cụ
Trục composite (carbon fiber)
Siêu nhẹ, chịu mỏi tốt, chống ăn mòn
Xe thể thao, xe đua, máy bay nhẹ
Trục composite đang ngày càng được ưa chuộng nhờ khả năng giảm trọng lượng xuống còn 1/3 so với thép, giúp tiết kiệm nhiên liệu và tăng tốc nhanh hơn. Tuy nhiên, chi phí sản xuất cao và khả năng sửa chữa khó khăn là những điểm cần cân nhắc.
Lợi ích và hạn chế của trục truyền động
Ưu điểm vượt trội
Hiệu suất truyền lực cao, tổn thất năng lượng thấp hơn so với truyền động bằng xích hay dây đai.
Tuổi thọ dài nếu được bảo dưỡng đúng cách, có thể trên 500.000 km đối với xe tải.
Chi phí bảo trì hợp lý, dễ thay thế khớp nối và bạc đạn.
Khả năng chịu tải đột ngột và quá tải tốt nhờ thiết kế dư bền.
Dễ dàng điều chỉnh chiều dài và góc làm việc thông qua khớp trượt và khớp chữ U.
Nhược điểm cần lưu ý
Trọng lượng lớn, nhất là với trục thép dài, ảnh hưởng đến hiệu suất nhiên liệu.
Phát sinh tiếng ồn và rung động nếu mất cân bằng hoặc mòn khớp.
Dễ gây lực dọc trục có hại nếu góc lệch quá lớn hoặc khớp chữ U hỏng.
Không thể sử dụng khi hai đầu trục lệch tâm vượt quá giới hạn thiết kế (thường dưới 3 độ).
Đòi hỏi quy trình cân bằng động nghiêm ngặt, nếu không sẽ gây mỏi và gãy trục sớm.
So sánh trục truyền động với các phương pháp truyền động khác
Tiêu chí
Trục truyền động
Truyền động bằng xích
Truyền động bằng dây đai
Hiệu suất
Cao (98-99%)
Trung bình (90-95%)
Thấp (85-90%)
Chi phí bảo trì
Trung bình
Cao (bôi trơn thường xuyên)
Thấp (thay dây định kỳ)
Khả năng chịu tải
Rất tốt
Tốt
Trung bình
Độ ồn
Trung bình
Cao (nếu không bôi trơn)
Thấp
Khoảng cách truyền
Trung bình đến xa
Ngắn đến trung bình
Ngắn
Yêu cầu đồng tâm
Trung bình (có bù góc)
Thấp
Thấp
Nhìn chung, trục truyền động là giải pháp truyền lực lý tưởng cho các ứng dụng yêu cầu hiệu suất cao, công suất lớn và độ tin cậy lâu dài. Xích và đai phù hợp hơn cho truyền động ngắn, chi phí thấp hoặc yêu cầu giảm ồn.
Ứng dụng thực tế của trục truyền động trong đời sống
Trong ngành ô tô và vận tải
Hầu hết các loại xe hơi dẫn động cầu sau và xe tải từ nhẹ đến nặng đều sử dụng trục truyền động. Xe SUV và bán tải dẫn động 4 bánh còn có cả trục truyền động từ hộp số phụ đến cầu trước và cầu sau. Trong các dòng xe hiệu suất cao như Corvette, BMW M5, trục carbon fiber giúp giảm trọng lượng quay, cải thiện phản ứng ga.
Trong máy móc công nghiệp
Các máy bơm nước ly tâm, máy nén khí trục vít, máy nghiền bi trong nhà máy xi măng đều dùng trục truyền động để truyền mô-men từ motor. Trong ngành dầu khí, trục truyền động dài hàng chục mét kết nối động cơ diesel với máy bơm khoan trên giàn khoan ngoài khơi.
Trong nông nghiệp và xây dựng
Máy kéo nông nghiệp sử dụng trục truyền động PTO (Power Take-Off) để dẫn động các thiết bị phía sau như máy cày, máy bừa, rơ-mooc phun thuốc. Máy xúc, máy ủi cũng có trục truyền động ở bộ di chuyển bánh xích và bộ truyền lực chính.
Hướng dẫn bảo trì trục truyền động định kỳ
Trục truyền động cần được kiểm tra và bảo dưỡng thường xuyên để duy trì tuổi thọ. Các bước cơ bản gồm:
Kiểm tra độ rơ của khớp chữ U: Dùng tay xoay và đẩy ngang, nếu có độ rơ quá 0,5 mm cần thay thế. Mòn khớp là nguyên nhân chính gây rung động truyền lên cabin.
Bôi trơn khớp chữ U và khớp trượt: Sử dụng mỡ chịu nhiệt loại đặc, bơm định kỳ 5000 km hoặc theo khuyến cáo nhà sản xuất.
Kiểm tra gối đỡ trung gian: Cao su giảm chấn bị nứt hoặc bạc đạn kêu cần thay mới ngay.
Cân bằng động trục: Sau khi thay thế khớp hoặc sửa chữa va đập, đưa trục lên máy cân bằng để đảm bảo không rung.
Kiểm tra độ đồng tâm và góc lệch: Dùng thước đo góc để đảm bảo lệch góc dưới 1 độ, tránh gây mài mòn nhanh.
Sai lầm thường gặp và cách tránh
Sai lầm 1: Không bôi trơn đúng mỡ – Dùng mỡ thường không chịu nhiệt sẽ làm khớp cháy khô. Hãy luôn dùng mỡ đặc chuyên dụng cho trục truyền động.
Sai lầm 2: Lắp trục quá dài hoặc quá ngắn – Khớp trượt cần có hành trình dư tối thiểu 10-15 mm để bù co giãn. Lắp quá sát sẽ gây kẹt khi xe tải nặng.
Sai lầm 3: Sửa chữa trục bằng cách hàn đắp – Hàn làm thay đổi cấu trúc tinh thể thép, giảm độ bền mỏi, rất dễ gãy. Thay thế trục mới luôn an toàn hơn.
Sai lầm 4: Bỏ qua rung động nhẹ – Rung động nhỏ ban đầu có thể là dấu hiệu của mất cân bằng hoặc mòn khớp, nếu để lâu sẽ hỏng gối đỡ và hộp số.
Sai lầm 5: Tự thay khớp chữ U sai kích thước – Sử dụng khớp không đúng đường kính hoặc độ rộng sẽ gây kẹt và phá hủy mặt bích.
Lưu ý quan trọng khi làm việc với trục truyền động
Trước khi tháo lắp hoặc bảo trì trục truyền động, phải đảm bảo xe hoặc máy đã tắt nguồn hoàn toàn và không thể vô tình khởi động. Không bao giờ thay thế trục truyền động khi chưa đánh dấu chiều quay hoặc vị trí cân bằng – nếu lắp sai pha, rung động tăng gấp ba so với bình thường. Khi vận hành thử, giữ khoảng cách an toàn vì trục quay có thể văng mảnh vỡ nếu hỏng đột ngột.
Luôn tham khảo đúng thông số kỹ thuật từ nhà sản xuất về mô-men siết bu lông mặt bích (thường từ 60-120 Nm tùy loại). Siết quá chặt dễ làm biến dạng mặt bích, siết quá lỏng gây lỏng lẻo và nguy hiểm.
Câu hỏi thường gặp về trục truyền động
Trục truyền động bị hỏng có dấu hiệu gì?
Khi trục truyền động có vấn đề, người lái sẽ cảm nhận được rung động mạnh ở sàn xe hoặc vô lăng, đặc biệt khi tăng tốc ở dải tốc độ từ 40-80 km/h. Tiếng ồn lạch cạch từ gầm xe khi vào số hoặc nhả ga cũng là dấu hiệu phổ biến của khớp chữ U mòn.
Tuổi thọ trung bình của trục truyền động là bao lâu?
Đối với xe du lịch, trục truyền động thường bền từ 150.000 đến 250.000 km. Xe tải hạng nặng có thể đạt 500.000 km nếu bảo trì định kỳ và không bị quá tải. Trục composite có tuổi thọ dài hơn, ít bị mỏi hơn, nhưng khó sửa khi hư hỏng.
Có thể tự thay thế trục truyền động tại nhà không?
Nếu bạn có kiến thức cơ bản về cơ khí và đầy đủ dụng cụ (cờ lê lực, kích nâng, giá đỡ), việc thay thế hoàn toàn khả thi. Tuy nhiên, cần chú ý đánh dấu chiều quay và siết bu lông đúng lực. Trường hợp không tự tin, hãy mang đến gara chuyên nghiệp để đảm bảo an toàn.
Trục truyền động có cần thay dầu không?
Trục truyền động là bộ phận cơ khí không có dầu riêng, nhưng các khớp chữ U và gối đỡ cần bôi trơn bằng mỡ đặc. Nếu xe có trang bị vú mỡ trên khớp, hãy bơm mỡ mỗi lần thay dầu động cơ.
Vì sao trục truyền động thường bị cong hoặc gãy?
Nguyên nhân chủ yếu do va đập mạnh vào gầm xe khi đi qua ổ gà, đá lớn, hoặc do mất cân bằng động kéo dài. Ngoài ra, lắp đặt sai góc lệch hoặc khớp trượt hết hành trình cũng gây ứng suất tập trung làm gãy trục.
Kết luận
Trục truyền động là bộ phận truyền lực then chốt, giúp biến năng lượng động cơ thành chuyển động hữu ích trong vô số ứng dụng từ ô tô đến máy móc công nghiệp. Với bài viết này, hi vọng bạn đã có câu trả lời chi tiết cho câu hỏi trục truyền động là gì cũng như hiểu rõ cấu tạo, phân loại, ưu nhược điểm và cách bảo trì. Việc duy trì kiểm tra định kỳ, lựa chọn đúng loại trục phù hợp với tải trọng và chế độ làm việc sẽ giúp kéo dài tuổi thọ thiết bị, đảm bảo an toàn và tiết kiệm chi phí vận hành về lâu dài. Nếu bạn đang gặp vấn đề với hệ thống truyền động, hãy tham khảo các hướng dẫn trong bài để xử lý kịp thời, tránh những hỏng hóc nghiêm trọng.
