Cardan là một thuật ngữ quen thuộc trong kỹ thuật cơ khí và ô tô. Nếu bạn đang thắc mắc cardan là gì, câu trả lời ngắn gọn nhất: cardan là một loại khớp nối cho phép truyền chuyển động quay giữa hai trục không đồng trục, với khả năng thay đổi góc lệch linh hoạt. Khớp cardan (còn gọi là khớp các đăng hay khớp chữ thập) được sử dụng rộng rãi từ hệ thống truyền động ô tô, xe tải, máy nông nghiệp cho đến robot công nghiệp. Bài viết này sẽ giải thích toàn diện về nguyên lý hoạt động, phân loại, ưu nhược điểm và những ứng dụng quan trọng nhất của cardan.
Cardan hoạt động dựa trên cấu tạo đặc biệt với hai đầu nối dạng chạc (yoke) và một chữ thập (cross) đặt ở giữa. Bốn đầu của chữ thập được lắp ổ bi hoặc bạc lót, cho phép các chạc xoay tương đối với nhau. Khi một trục quay, chuyển động được truyền qua chữ thập sang trục kia dù góc giữa hai trục thay đổi trong một giới hạn nhất định.
Điểm đặc biệt của cardan đơn là vận tốc góc đầu ra không đồng đều với vận tốc góc đầu vào khi hai trục lệch nhau. Hiện tượng này gọi là “dao động vận tốc” và có thể gây rung động nếu không được khắc phục bằng các thiết kế cardan kép hoặc cardan đồng tốc.
Thành phần cấu tạo chính của khớp cardan
Chạc chủ động (drive yoke): bộ phận gắn với trục dẫn động, có hai lỗ để lắp chốt chữ thập.
Chạc bị động (driven yoke): gắn với trục dẫn hướng, cấu tạo tương tự chạc chủ động.
Chữ thập (cross trunnion): chi tiết hình chữ thập có bốn nhánh, mỗi nhánh được phủ lớp chịu mòn và gắn vòng bi kim.
Vòng bi và phớt chắn dầu: giảm ma sát và giữ mỡ bôi trơn bên trong khớp.
Vòng hãm (circlip): cố định vòng bi vào chạc, đảm bảo hoạt động ổn định.

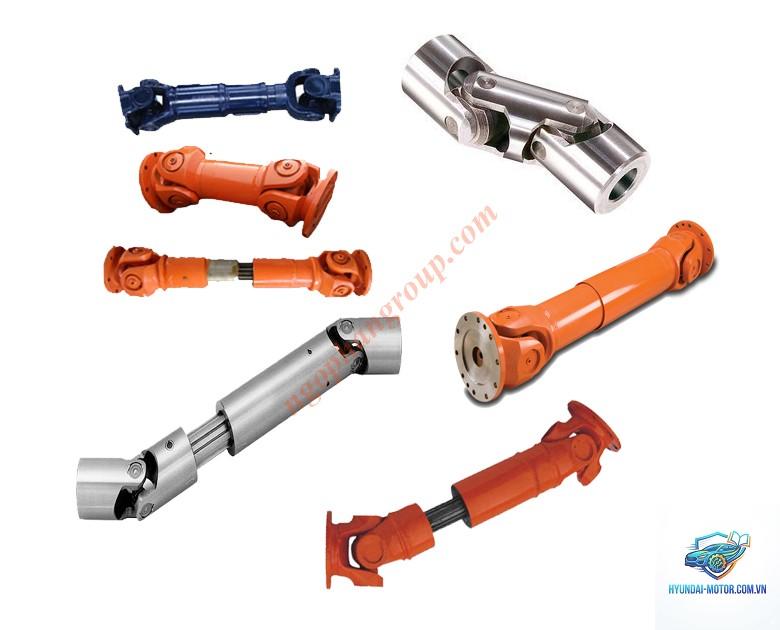

Phân loại cardan phổ biến
Loại cardan
Đặc điểm nổi bật
Ứng dụng chính

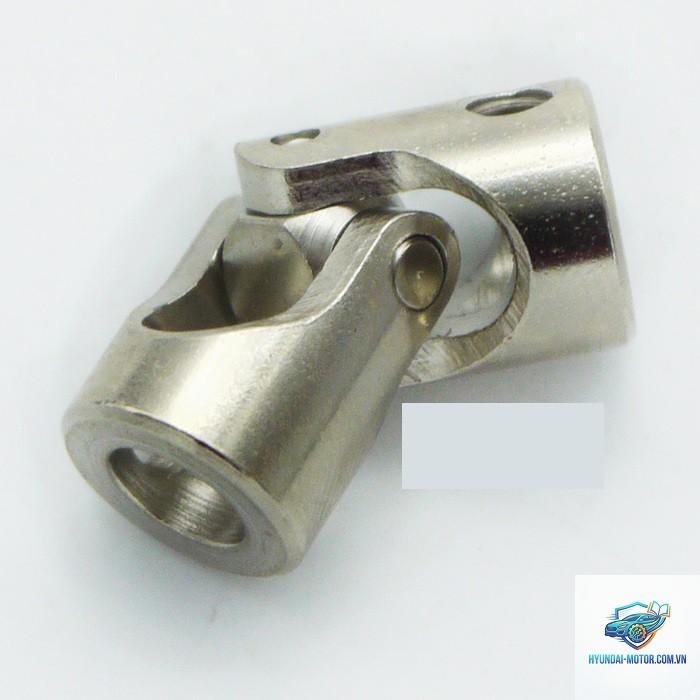

Cardan đơn (Single universal joint)
Cấu tạo đơn giản, góc lệch tối đa 15-20 độ, vận tốc đầu ra không đồng đều.
Trục lái, truyền động máy móc nhỏ.
Cardan kép (Double cardan joint)
Hai khớp đơn kết hợp, triệt tiêu dao động vận tốc, cho phép truyền động êm hơn.
Trục các đăng ô tô, xe tải, máy công trình.
Cardan đồng tốc (Constant-velocity joint)
Đảm bảo vận tốc đầu vào và đầu ra bằng nhau ở mọi góc lệch, chịu góc lớn đến 45 độ.
Bán trục dẫn hướng của xe dẫn động cầu trước.
Cardan khớp cầu (Ball joint style)
Sử dụng các viên bi thay vì chữ thập, linh hoạt và chịu tải trọng cao.
Robot công nghiệp, máy bay.
Sự khác biệt giữa cardan đơn và cardan đồng tốc
Đối với những ai muốn hiểu rõ cardan là gì trong ngữ cảnh truyền động ô tô, cần phân biệt hai loại chính. Cardan đơn thường dùng trong trục các đăng nối hộp số với cầu sau xe tải, nơi góc lệch nhỏ và không yêu cầu đồng tốc tuyệt đối. Trong khi đó, cardan đồng tốc (CV joint) được trang bị ở bán trục xe con dẫn động cầu trước để truyền lực khi bánh xe vừa quay vừa lắc lên xuống theo hệ thống treo. Cardan đồng tốc có thiết kế phức tạp hơn với các rãnh bi và lồng bi, giúp duy trì vận tốc quay ổn định dù góc lệch lên tới 45 độ.
Nguyên lý làm việc chi tiết của trục cardan

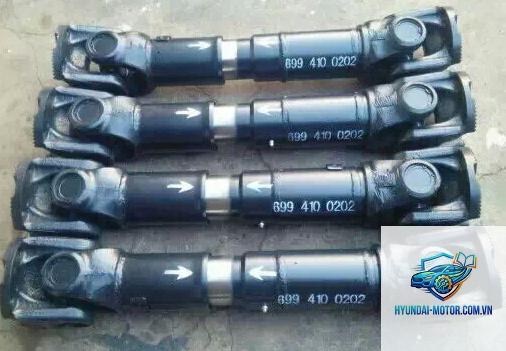

Trong thực tế, một hệ thống trục cardan thường bao gồm: trục dẫn động, khớp cardan thứ nhất, ống trục trung gian, khớp cardan thứ hai và trục bị động. Ống trục có thể là ống thép rỗng hoặc đặc tùy Các khớp cardan được bố trí sao cho các chạc trên cùng một đầu trục nằm trong cùng một mặt phẳng để giảm thiểu hiện tượng lệch pha.
Một công thức quan trọng khi tính toán cardan là mối quan hệ giữa góc α và tỷ số vận tốc: khi hai trục lệch góc α, vận tốc đầu ra biến thiên theo chu kỳ quay. Để khắc phục, người ta thường dùng cardan kép với điều kiện hai khớp có cùng góc lệch và các chạc trung gian nằm đồng phẳng. Nhờ đó, dao động vận tốc của khớp thứ nhất sẽ bị triệt tiêu bởi khớp thứ hai, cho phép truyền động gần như đồng tốc.
Ứng dụng thực tế của cardan trong đời sống
Trong ngành ô tô

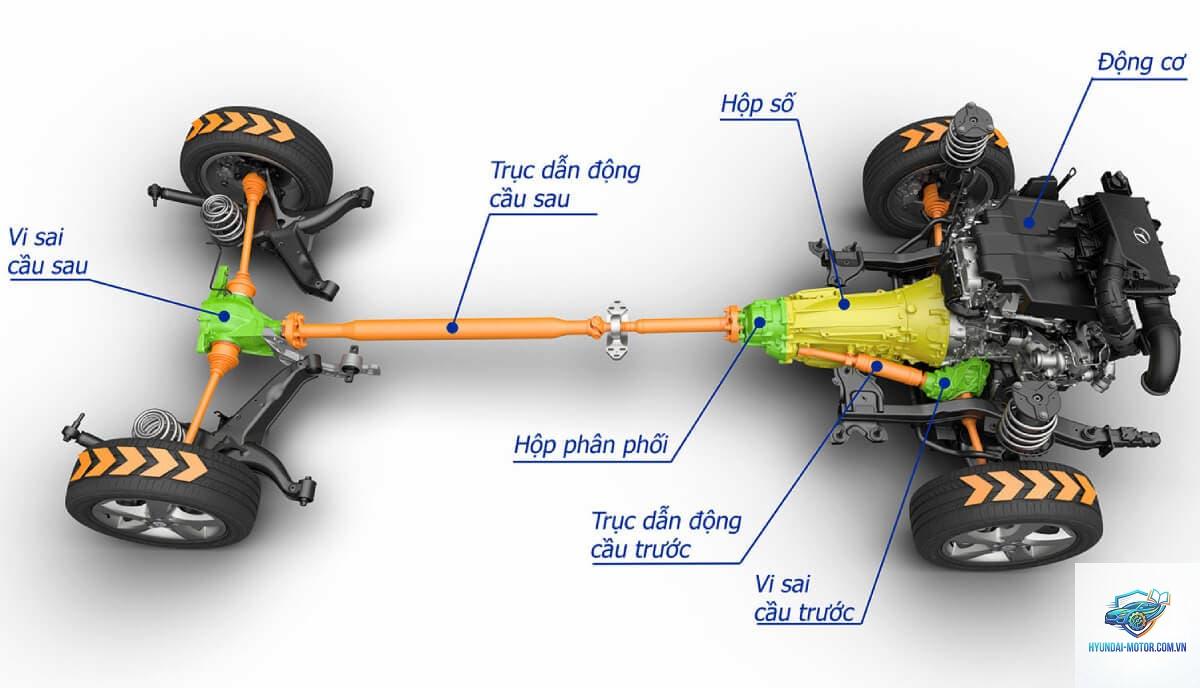

Cardan đóng vai trò then chốt trong hệ thống truyền lực. Xe dẫn động cầu sau sử dụng trục cardan để đưa mô-men từ hộp số đến cầu xe. Trên xe dẫn động bốn bánh, trục cardan nối giữa hộp số phụ và các cầu. Cardan đồng tốc xuất hiện ở bán trục xe dẫn động cầu trước, giúp bánh xe xoay được cùng lúc với chuyển động lên xuống của giảm xóc. Mỗi năm, các nhà sản xuất như Toyota, Ford, Volvo đều cải tiến thiết kế cardan để tăng độ bền và giảm tiếng ồn.
Trong máy móc công nghiệp
Máy cán thép, máy ép, băng tải dài thường dùng cardan để truyền động giữa các trục cách xa nhau có sai lệch vị trí. Khớp cardan giúp lắp đặt dễ dàng hơn so với việc yêu cầu đồng tâm tuyệt đối. Các nhà máy xi măng, nhà máy giấy sử dụng trục cardan cỡ lớn có đường kính lên tới 400 mm để truyền công suất hàng nghìn kW.
Trong nông nghiệp
Máy kéo và máy gặt đập liên hợp sử dụng trục cardan (PTO – Power Take Off) để dẫn động máy cày, máy bơm nước, máy phát điện. Hệ thống cardan nông nghiệp phải chịu được bụi bẩn, độ ẩm và tải trọng thay đổi đột ngột. Theo thống kê từ Bộ Nông nghiệp Hoa Kỳ, cardan là một trong những bộ phận dễ hỏng nhất trên máy kéo nếu không được bảo dưỡng đúng cách.
Trong chế tạo robot và máy bay
Cardan khớp cầu được dùng trong gắp robot công nghiệp để tạo chuyển động đa hướng. Trong hàng không, cardan điều khiển hướng cánh quạt trực thăng, cho phép thay đổi góc tấn của cánh mà vẫn duy trì tốc độ quay ổn định. Các mô phỏng rung lắc dùng cardan gimbal để ổn định camera, thiết bị đo lường trên tàu thuyền và máy bay không người lái.
Ưu điểm và hạn chế của khớp cardan
Ưu điểm
Độ linh hoạt cao: cho phép truyền động qua các trục lệch góc, lệch tâm và thay đổi vị trí linh hoạt.
Kết cấu đơn giản, dễ bảo trì: cardan đơn có ít chi tiết, dễ thay thế và chi phí thấp.
Khả năng chịu tải trọng lớn: cardan chữ thập làm từ thép hợp kim có thể chịu mô-men xoắn rất cao.
Hoạt động tin cậy trong môi trường khắc nghiệt: chịu được bụi, nước, nhiệt độ cao nếu được bôi trơn tốt.
Hạn chế
Gây rung động và tiếng ồn: cardan đơn tạo dao động vận tốc góc khi làm việc ở góc lệch lớn, làm giảm tuổi thọ ổ bi.
Yêu cầu bảo dưỡng định kỳ: phải kiểm tra và thay mỡ bơm thường xuyên, nếu không sẽ gây kẹt khớp.
Không thể truyền động chính xác ở góc lệch quá lớn: giới hạn góc làm việc của cardan đơn thường dưới 30 độ.
Hiệu suất truyền động giảm: ma sát trong các ổ bi và khớp quay làm mất mát năng lượng, có thể lên tới 2-3% mỗi khớp.
So sánh cardan với các phương pháp truyền động khác
Phương pháp
Cardan
Dây curoa (belt)
Xích (chain)
Khớp nối cứng (rigid coupling)
Góc lệch cho phép
Có, lên đến 45 độ (CV joint)
Không chịu được lệch góc
Có thể chịu lệch nhẹ nhờ con lăn
Yêu cầu đồng tâm tuyệt đối
Truyền công suất
Rất cao
Trung bình, trượt khi quá tải
Cao
Cao nhất
Bảo dưỡng
Trung bình, cần bôi trơn
Thấp, cần căng dây
Cao, cần tra dầu thường xuyên
Thấp
Tuổi thọ
Cao nếu bảo dưỡng tốt
Thấp (dây cao su hao mòn)
Trung bình
Rất cao
Giá thành
Trung bình
Thấp
Trung bình
Cao
Sai lầm thường gặp khi sử dụng cardan
Lắp đặt không đúng mặt phẳng chạc: nếu hai chạc trên trục trung gian không nằm cùng mặt phẳng, rung động sẽ tăng mạnh, dẫn đến gãy trục. Luôn kiểm tra góc pha giữa các khớp.
Bôi trơn không đúng chủng loại: dùng mỡ không chịu nhiệt hoặc không có tính chống nước khiến ổ bi nhanh hỏng. Mỡ bôi trơn cardan phải có độ bám dính cao và chịu áp lực lớn.
Không cân bằng trục cardan: sau khi thay thế hoặc sửa chữa, nếu không tiến hành cân bằng động, trục sẽ rung ở tốc độ cao, làm mòn khớp nhanh chóng.
Để góc lệch vượt quá thiết kế: nhiều người cố gắng dùng cardan đơn cho góc lệch quá lớn, gây kẹt khớp hoặc gãy chữ thập. Nếu cần góc lớn, hãy dùng cardan kép hoặc cardan đồng tốc.
Hướng dẫn bảo dưỡng cardan đúng cách
Để kéo dài tuổi thọ của cardan, người dùng cần kiểm tra định kỳ theo các bước sau. Trước tiên, vệ sinh bên ngoài khớp, loại bỏ bụi bẩn. Sau đó, kiểm tra độ rơ của khớp bằng cách xoay hai phía, nếu thấy dơ và tiếng kêu lạ thì cần thay vòng bi. Bơm mỡ vào nippon bôi trơn đến khi mỡ mới trào ra ở các phớt chắn. Cuối cùng, siết chặt các bu lông bắt chạc với trục theo đúng mô-men lực quy định. Đối với cardan đồng tốc, cần thay bao cao su chắn bụi ngay khi thấy rách để tránh bụi xâm nhập và mài mòn bi.
Dấu hiệu cardan bị hỏng
Tiếng ồn cạch cạch khi tăng ga hoặc giảm ga.
Rung lắc mạnh trên vô lăng hoặc sàn xe khi tăng tốc.
Có vết nứt hoặc biến dạng trên chữ thập hoặc chạc.
Độ rơ lớn khi xoay trục bằng tay.
Dầu mỡ rò rỉ ra ngoài khớp.
Câu hỏi thường gặp về cardan
Cardan có phải là trục các đăng không?
Trong giao tiếp kỹ thuật, trục các đăng (propeller shaft) là cụm bao gồm trục và các khớp cardan. Cardan chính là khớp nối. Tuy nhiên, trong đời sống hàng ngày, nhiều người gọi chung trục các đăng là cardan. Cả hai đều đúng khi nói về hệ thống truyền động giữa hộp số và cầu xe.
Tại sao cardan ô tô thường có hai khớp?
Hai khớp cardan được bố trí để tạo thành cardan kép, giúp triệt tiêu hiện tượng dao động vận tốc góc. Đồng thời, hai khớp giúp trục có thể thay đổi chiều dài nhờ then hoặc ống lồng, bù lại sự dịch chuyển của hệ thống treo.
Cardan đồng tốc có cần bảo dưỡng không?
Cardan đồng tốc thường được bọc kín và bôi trơn suốt đời, nhưng bao bụi rất dễ rách. Cần kiểm tra định kỳ và thay ngay nếu phát hiện vết nứt. Nếu không, bụi và nước sẽ vào bên trong làm hỏng các viên bi.
Có thể thay cardan đơn bằng cardan đồng tốc không?
Không nên thay thế trực tiếp vì hình dạng lắp ghép và kích thước khác nhau. Nếu muốn thay đổi, cần gia công lại bích nối và kiểm tra độ tương thích về chiều dài, góc làm việc và tải trọng. Tốt nhất nên dùng đúng loại theo thiết kế ban đầu.
Chi phí thay thế cardan ô tô bao nhiêu?
Chi phí thay thế cardan phụ thuộc vào loại xe. Đối với xe du lịch, giá một trục cardan đồng tốc dao động từ 500.000 đến 2.000.000 đồng một bên. Xe tải có cardan chữ thập rời rẻ hơn, khoảng 200.000 – 500.000 đồng cho một khớp, nhưng công thay có thể cao hơn.
Kết luận
Cardan là một giải pháp truyền động cơ khí tối ưu cho các hệ thống có yêu cầu thay đổi góc và khoảng cách giữa các trục. Hiểu rõ cardan là gì không chỉ giúp bạn nắm được nguyên lý cơ bản mà còn biết cách lựa chọn, sử dụng và bảo dưỡng đúng loại khớp cho từng ứng dụng. Từ ô tô, máy kéo đến dây chuyền sản xuất, cardan luôn chứng tỏ vai trò không thể thiếu nhờ khả năng linh hoạt, chịu tải tốt và chi phí hợp lý. Khi gặp bất kỳ dấu hiệu bất thường nào, bạn nên kiểm tra ngay để ngăn chặn hư hỏng lan rộng, giúp thiết bị vận hành ổn định và bền bỉ theo thời gian.
