Trong thế giới động cơ đốt trong, trục cam là một trong những chi tiết quan trọng nhất quyết định hiệu suất vận hành của xe. Nếu bạn đang thắc mắc trục cam là gì, làm thế nào nó hoạt động và tại sao nó lại ảnh hưởng lớn đến sức mạnh động cơ, bài viết này sẽ cung cấp cho bạn câu trả lời chi tiết nhất. Trục cam (camshaft) đóng vai trò điều khiển quá trình nạp và xả khí của động cơ, đảm bảo van nạp và van xả đóng mở đúng thời điểm. Đây là bộ phận không thể thiếu trên hầu hết các loại xe máy, ô tô hiện đại.
Để hiểu rõ hơn về vai trò của trục cam, chúng ta cần đi sâu vào cấu tạo, nguyên lý vận hành cũng như các dấu hiệu nhận biết khi trục cam gặp sự cố. Bài viết này sẽ giúp bạn từ người mới bắt đầu tìm hiểu về động cơ cho đến các thợ sửa chữa có thêm kiến thức chuyên sâu.

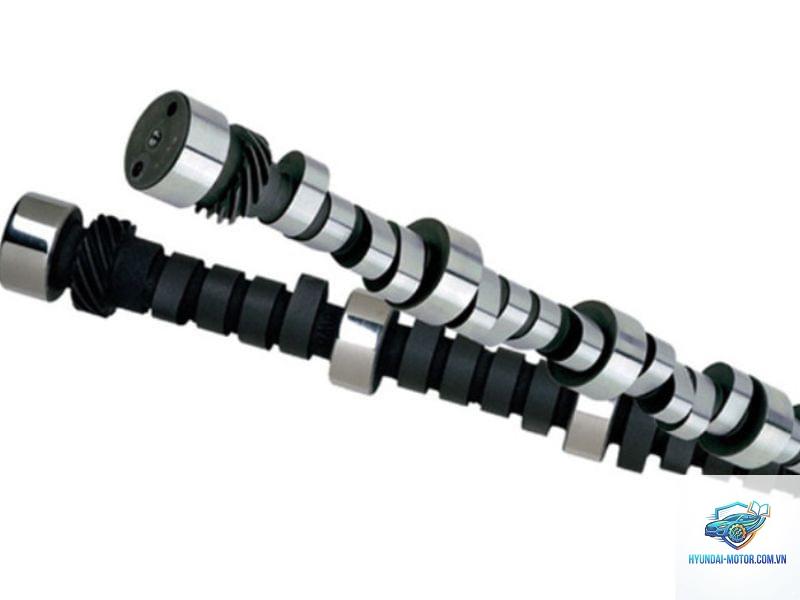

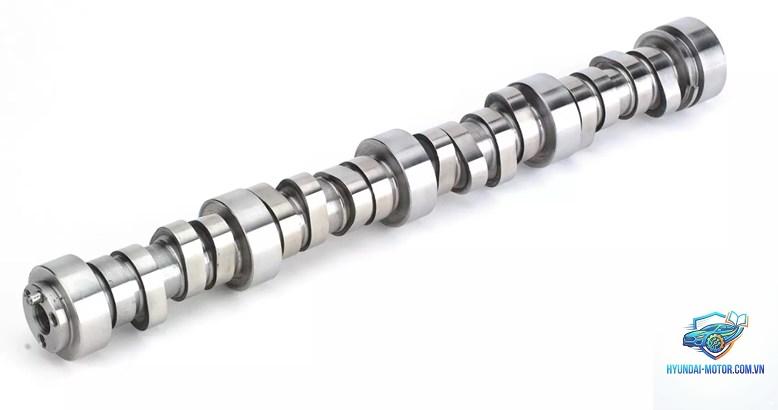

Trục cam (camshaft) là một trục quay có gắn các vấu cam (cam lobes) với hình dạng đặc biệt. Mỗi vấu cam được thiết kế để tác động lên con đội, đũa đẩy hoặc trực tiếp lên van (trong hệ thống DOHC), giúp mở van nạp và van xả đúng thời điểm trong chu trình hoạt động của động cơ. Nói một cách đơn giản, trục cam là “bộ não” điều khiển hơi thở của động cơ.
Về mặt cơ khí, trục cam thường được chế tạo từ thép hợp kim hoặc gang đúc, có độ cứng và khả năng chịu mài mòn cao. Trục cam được dẫn động từ trục khuỷu thông qua dây đai cam, xích cam hoặc bánh răng, với tỷ số truyền 2:1 (trục khuỷu quay 2 vòng thì trục cam quay 1 vòng trong động cơ 4 kỳ).
Vai Trò Của Trục Cam Trong Động Cơ
Điều khiển thời điểm mở van: Mỗi vấu cam được thiết kế với độ lệch tâm nhất định, tạo ra chuyển động tịnh tiến cho con đội để mở van đúng lúc.
Kiểm soát hành trình van: Độ cao của vấu cam quyết định van mở bao nhiêu milimet (lift van).
Quyết định thời gian mở van: Góc mở của vấu cam (duration) ảnh hưởng trực tiếp đến công suất và mô-men xoắn của động cơ.
Phối hợp với trục khuỷu: Đảm bảo van nạp và van xả hoạt động đồng bộ với chuyển động của piston.

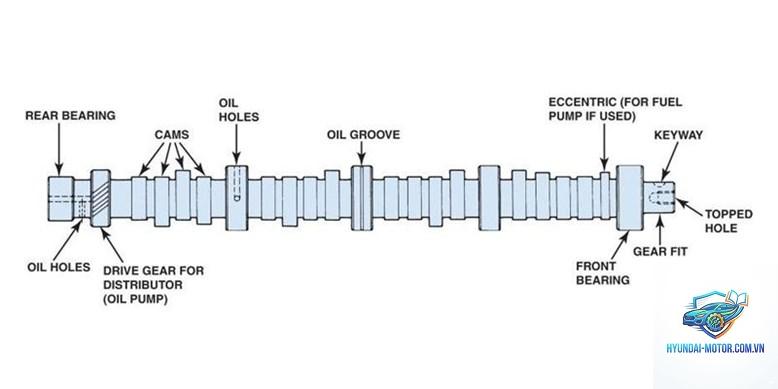

Cấu Tạo Của Trục Cam
Một trục cam hoàn chỉnh bao gồm các bộ phận chính sau đây:
Bộ phận
Chức năng
Đặc điểm
Vấu cam (cam lobes)
Tạo ra chuyển động mở van
Có biên dạng elip hoặc hình quả trám, số lượng bằng số van
Cổ trục (journals)
Làm điểm tựa quay, chịu lực
Được gia công chính xác, bôi trơn bằng dầu nhớt
Rãnh then (keyway)
Định vị vị trí tương đối giữa trục cam và puli dẫn động
Giúp cân bằng thời điểm đánh lửa và phun nhiên liệu
Bánh răng hoặc puli
Nhận chuyển động từ trục khuỷu
Có thể là bánh răng, puli dây đai hoặc đĩa xích
Bộ phận cảm biến (trên xe đời mới)
Gửi tín hiệu về ECU
Cảm biến vị trí trục cam (CMP sensor)
Phân Loại Trục Cam Theo Cấu Trúc
Dựa vào vị trí lắp đặt và số trục cam, có thể chia thành các loại phổ biến:
SOHC (Single Overhead Camshaft): Một trục cam duy nhất trên nắp quy lát, điều khiển cả van nạp và van xả. Cấu trúc đơn giản, chi phí thấp, thường thấy trên xe phổ thông.

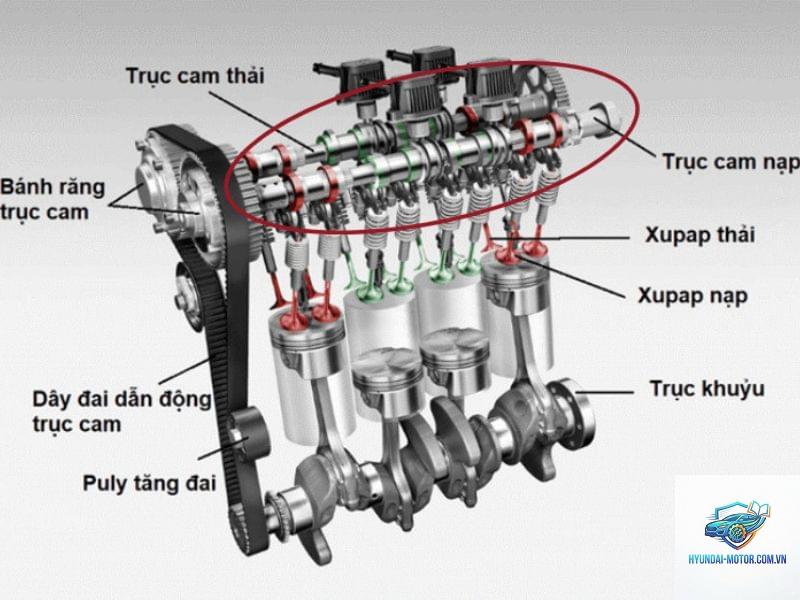

DOHC (Double Overhead Camshaft): Hai trục cam riêng biệt – một cho van nạp, một cho van xả. Cho phép điều chỉnh thời điểm van độc lập, tăng hiệu suất động cơ, thường dùng trên xe hiệu suất cao.
Trục cam đặt thấp (OHV – Overhead Valve): Trục cam nằm trong thân máy, sử dụng đũa đẩy và cò mổ để điều khiển van. Cấu trúc cũ hơn, ít phổ biến trên xe hiện đại.
Nguyên Lý Hoạt Động Của Trục Cam
Quá trình hoạt động của trục cam dựa trên nguyên lý biến chuyển động quay thành chuyển động tịnh tiến. Khi trục cam quay, các vấu cam có độ lồi cao nhất sẽ tác động lên con đội, đẩy van mở ra. Khi vấu cam quay qua điểm lồi, lò xo van sẽ kéo van đóng lại.
Trong động cơ 4 kỳ, trục cam quay với tốc độ bằng một nửa trục khuỷu. Điều này đảm bảo van nạp mở trong kỳ nạp và van xả mở trong kỳ xả, trong khi kỳ nén và kỳ nổ các van đều đóng kín để giữ áp suất.
Thời điểm mở van (Valve Timing) là yếu tố then chốt. Nếu trục cam bị sai lệch dù chỉ một răng, động cơ sẽ mất công suất, ì máy hoặc thậm chí hư hỏng van và piston do va chạm.
Dấu Hiệu Nhận Biết Trục Cam Bị Hỏng
Việc nhận biết sớm các dấu hiệu trục cam bị hư hỏng có thể giúp bạn tránh được những hư hỏng nghiêm trọng hơn cho động cơ.
Giảm công suất, tăng tiêu hao nhiên liệu: Trục cam mòn làm giảm độ nâng van, khiến động cơ không đạt hiệu suất tối ưu.
Tiếng gõ lạ từ nắp quy lát: Do vấu cam bị mòn không đều hoặc con đội thủy lực bị kẹt.
Máy khó nổ hoặc không nổ: Nếu trục cam bị gãy hoặc trượt răng, van không hoạt động đồng bộ với piston.
Đèn check engine sáng: Cảm biến vị trí trục cam phát hiện sai lệch thời điểm.
Nguyên Nhân Gây Hỏng Trục Cam
Có nhiều nguyên nhân dẫn đến hư hỏng trục cam, bao gồm:
Thiếu dầu nhớt hoặc nhớt kém chất lượng: Là nguyên nhân hàng đầu, vì trục cam cần được bôi trơn liên tục.
Mòn tự nhiên: Sau một thời gian dài sử dụng, bề mặt vấu cam bị mòn làm thay đổi biên dạng.
Đai cam hoặc xích cam bị giãn: Làm lệch thời điểm phối khí, gây va đập giữa van và piston.
Nhiệt độ động cơ quá cao: Làm biến dạng trục cam, giảm độ chính xác.
Lắp đặt sai: Sai dấu cam – trục khuỷu khi thay dây đai hoặc sửa chữa.
So Sánh Trục Cam Và Trục Khuỷu
Nhiều người thường nhầm lẫn giữa trục cam và trục khuỷu. Bảng dưới đây sẽ phân biệt rõ hai chi tiết này:
Tiêu chí
Trục cam
Trục khuỷu
Chức năng chính
Điều khiển van nạp/xả
Chuyển đổi chuyển động tịnh tiến của piston thành chuyển động quay
Tốc độ quay
½ tốc độ trục khuỷu (động cơ 4 kỳ)
Quay với tốc độ bằng tốc độ động cơ
Vị trí lắp đặt
Trên nắp quy lát hoặc thân máy
Phía dưới thân máy, trong cacte
Dẫn động
Nhận lực từ trục khuỷu qua đai/xích/bánh răng
Nhận lực trực tiếp từ piston và thanh truyền
Hư hỏng thường gặp
Mòn vấu cam, gãy, lệch thời điểm
Mòn cổ biên, gãy, cong vênh
Ứng Dụng Thực Tế Và Cách Bảo Dưỡng Trục Cam
Ứng dụng trên các dòng xe
Trục cam hiện diện trên hầu hết các loại động cơ đốt trong – từ xe máy, ô tô đến tàu thủy và máy phát điện. Trên xe máy phổ thông như Honda Wave, trục cam thường là loại SOHC, giúp đơn giản hóa kết cấu và giảm chi phí sản xuất. Trên các dòng xe thể thao như Mazda MX-5, Subaru WRX, trục cam DOHC kết hợp với hệ thống VVT (Variable Valve Timing) cho phép tối ưu công suất ở dải vòng tua rộng.
Hướng dẫn bảo dưỡng cơ bản
Thay dầu nhớt đúng hạn: Sử dụng nhớt có độ nhớt phù hợp với khuyến cáo của nhà sản xuất. Dầu nhớt bẩn sẽ làm mài mòn nhanh vấu cam và cổ trục.

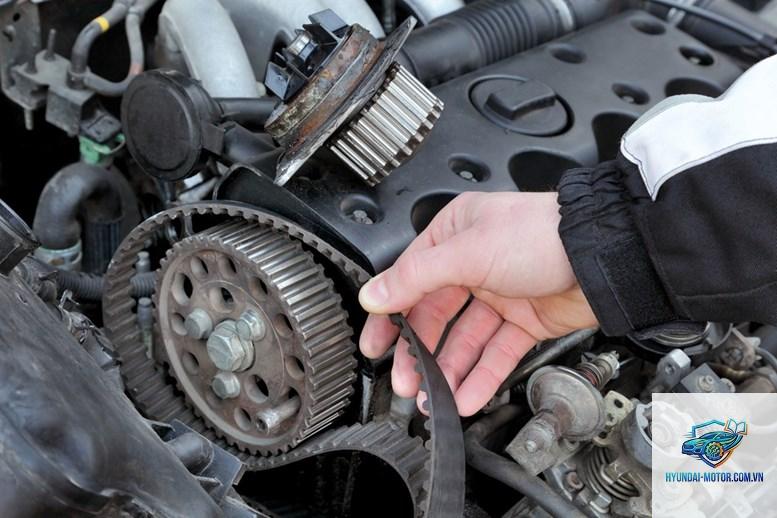

Kiểm tra và thay đai cam/xích cam định kỳ: Theo lịch bảo dưỡng của xe (thường từ 60.000 – 100.000 km). Nếu đai cam bị đứt, hậu quả có thể làm hỏng toàn bộ nắp máy.
Sử dụng nhiên liệu chất lượng: Nhiên liệu kém gây cháy không hoàn toàn, tạo cặn bám trên van và trục cam.
Không tăng tốc đột ngột khi máy còn nguội: Dầu nhớt chưa kịp bôi trơn hết các bề mặt ma sát.
Khi có dấu hiệu bất thường, kiểm tra ngay: Nếu nghe tiếng kêu lạ từ nắp quy lát hoặc thấy xe ì máy, hãy đưa xe đến gara uy tín để kiểm tra trục cam.
Sai Lầm Thường Gặp Khi Thay Thế Hoặc Sửa Chữa Trục Cam
Ngay cả những thợ sửa xe có kinh nghiệm đôi khi cũng mắc những lỗi sau liên quan đến trục cam:
Sai dấu cam trục khuỷu: Đây là lỗi phổ biến nhất. Khi thay dây đai cam, nếu không căn đúng dấu, động cơ sẽ không hoạt động hoặc có thể gây va chạm van – piston ngay khi khởi động.
Không thay mới các chi tiết đi kèm: Con đội, lò xo van, phốt làm kín cũng cần được thay khi thay trục cam để đảm bảo độ chính xác và tuổi thọ.
Sử dụng trục cam không đúng thông số kỹ thuật: Nhiều người muốn tăng công suất đã thay trục cam có độ nâng và thời gian mở van lớn hơn, nhưng không quan tâm đến việc phải chỉnh lại ECU hoặc thay hệ thống phun xăng.
Bỏ qua việc kiểm tra độ mòn của ổ đỡ: Nếu cổ trục cam bị mòn mà vẫn lắp mới, trục cam sẽ nhanh chóng bị hỏng trở lại.
Lưu Ý Quan Trọng Khi Làm Việc Với Trục Cam
Nếu bạn tự sửa chữa hoặc có ý định can thiệp vào hệ thống phân phối khí, hãy nhớ những điểm sau:
Luôn sử dụng tài liệu kỹ thuật của nhà sản xuất. Mỗi dòng động cơ có thông số thời điểm cam riêng.
Khi tháo lắp trục cam, đánh dấu vị trí các vấu cam và con đội để lắp đúng thứ tự.
Kiểm tra khe hở van sau khi lắp trục cam mới. Nếu không đúng tiêu chuẩn, van sẽ không đóng kín hoặc bị kẹt.
Sử dụng dụng cụ hãm trục cam chuyên dụng để tránh làm xoay trục khi xiết puli.
Đối với hệ thống VVT (biến thiên thời điểm cam), cần sử dụng dầu nhớt đúng tiêu chuẩn và có thể cần lập trình lại ECU sau khi thay.
Câu Hỏi Thường Gặp Về Trục Cam (FAQ)
Trục cam bị mòn có nên mài lại không?
Việc mài lại trục cam chỉ khả thi khi độ mòn còn trong giới hạn cho phép (thường dưới 0,05mm). Tuy nhiên, đối với các động cơ hiện đại, thay mới trục cam luôn là giải pháp tối ưu hơn vì biên dạng vấu cam được thiết kế chính xác bằng máy CNC. Mài lại dễ làm thay đổi độ nâng và thời điểm mở van.
Dấu hiệu trục cam bị lệch thời điểm?
Động cơ nổ không đều, có tiếng nổ ngược ở ống xả hoặc họng hút, mất công suất trầm trọng, có thể không khởi động được. Khi kiểm tra bằng máy chẩn đoán, cảm biến vị trí trục cam sẽ báo lỗi mã P0016 hoặc tương tự.
Tuổi thọ trung bình của trục cam là bao nhiêu?
Trong điều kiện bảo dưỡng tốt, trục cam có thể hoạt động trên 200.000 km. Tuy nhiên, nếu xe thường xuyên thiếu dầu hoặc dùng nhớt kém, tuổi thọ có thể giảm xuống chỉ còn 50.000 km.
Có thể tự thay trục cam tại nhà không?
Có thể nếu bạn có đủ dụng cụ và kiến thức cơ khí, nhưng không khuyến khích cho người mới bắt đầu. Sai sót trong quá trình căn dấu cam hoặc xiết bulông không đúng lực có thể gây hư hỏng động cơ nghiêm trọng.
Trục cam DOHC có ưu điểm gì hơn SOHC?
DOHC cho phép đặt bugi ở vị trí trung tâm buồng đốt tốt hơn, đồng thời có thể tối ưu hóa thời điểm mở van nạp và xả riêng biệt. Kết quả là động cơ đạt công suất cao hơn, vòng tua máy lớn hơn và hiệu suất nhiên liệu tốt hơn. Nhược điểm là cấu trúc phức tạp, chi phí chế tạo và bảo dưỡng cao hơn.
Kết Luận
Trục cam là bộ phận không thể thiếu giúp động cơ vận hành trơn tru và mạnh mẽ. Hiểu rõ trục cam là gì, cấu tạo và nguyên lý hoạt động sẽ giúp bạn bảo vệ động cơ tốt hơn, tiết kiệm chi phí sửa chữa và kéo dài tuổi thọ xe. Bất kỳ dấu hiệu bất thường nào liên quan đến van, thời điểm phối khí hay tiếng ồn từ nắp quy lát đều có thể bắt nguồn từ trục cam.
Việc bảo dưỡng định kỳ, thay dầu nhớt đúng hạn và kiểm tra hệ thống dẫn động cam là những việc đơn giản nhưng mang lại hiệu quả lớn. Nếu cần thay thế hoặc sửa chữa, hãy tìm đến những trung tâm uy tín, sử dụng phụ tùng chính hãng và tuân thủ đúng quy trình kỹ thuật. Một chiếc trục cam chất lượng sẽ đồng hành cùng bạn trên mọi hành trình.
