Piston là một chi tiết cơ khí hình trụ, thường được chế tạo từ hợp kim nhôm hoặc gang, hoạt động trong lòng xylanh của động cơ hoặc máy nén khí. Đây là bộ phận trung gian giúp chuyển hóa năng lượng từ áp suất khí hoặc chất lỏng thành chuyển động cơ học. Trong các động cơ đốt trong, piston đóng vai trò quan trọng bậc nhất khi tiếp nhận áp lực cháy từ nhiên liệu và truyền lực xuống trục khuỷu thông qua thanh truyền. Hiểu rõ piston là gì và cách thức vận hành của nó sẽ giúp bạn tự tin hơn trong việc bảo trì, sửa chữa hoặc lựa chọn động cơ phù hợp.

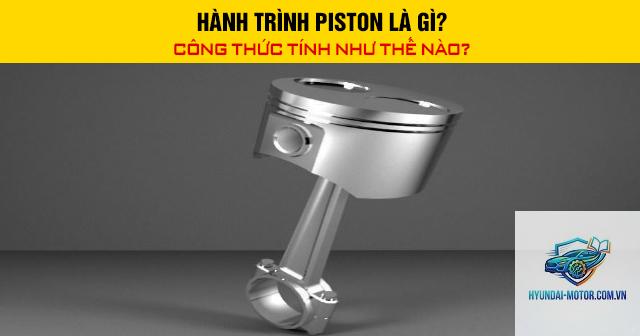

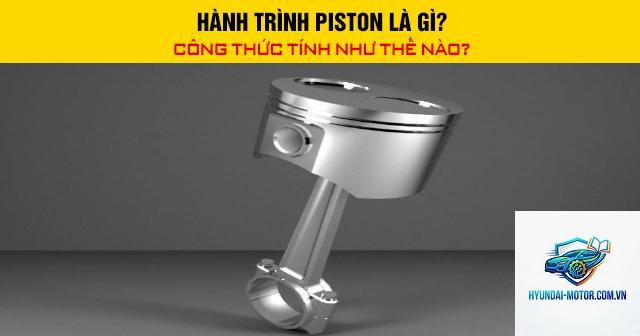

Piston có dạng hình trụ tròn, phần đầu – còn gọi là đỉnh piston – tiếp xúc trực tiếp với môi trường làm việc như khí cháy, hơi nước hoặc dầu thủy lực. Phần thân piston có các rãnh để lắp vòng găng (segment) nhằm làm kín buồng đốt và kiểm soát dầu bôi trơn. Phần chốt piston nối piston với đầu nhỏ của thanh truyền, cho phép chuyển động lắc qua lại.

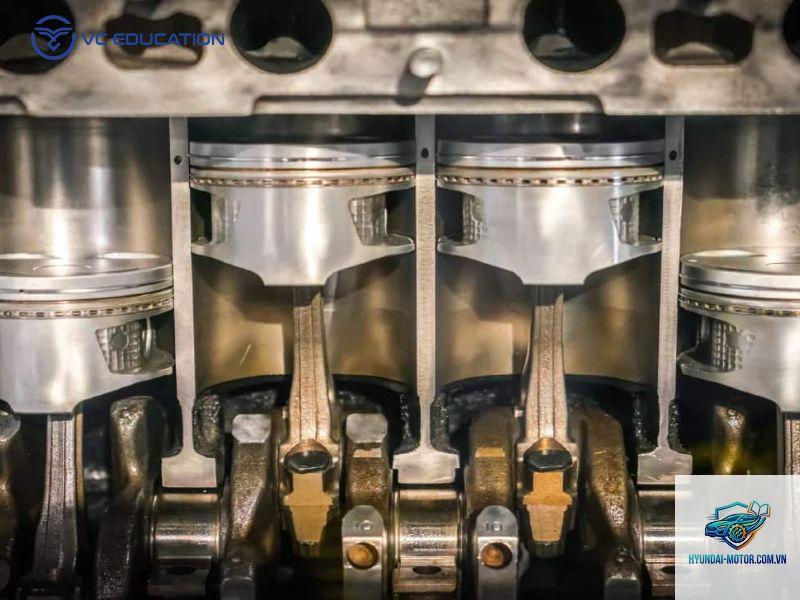

Nguyên lý cơ bản của piston dựa trên chuyển động tịnh tiến qua lại trong xylanh. Khi piston di chuyển từ điểm chết trên (TDC) xuống điểm chết dưới (BDC), thể tích trong xylanh tăng lên, tạo ra quá trình nạp. Ngược lại, khi đi lên, thể tích giảm, thực hiện quá trình nén hoặc xả. Trong động cơ 4 kỳ, piston hoàn thành bốn hành trình: nạp, nén, nổ và xả. Ở hành trình nổ, áp suất cực lớn từ khí cháy đẩy piston đi xuống, qua thanh truyền làm quay trục khuỷu, sinh ra công suất.
Cấu tạo chi tiết của piston

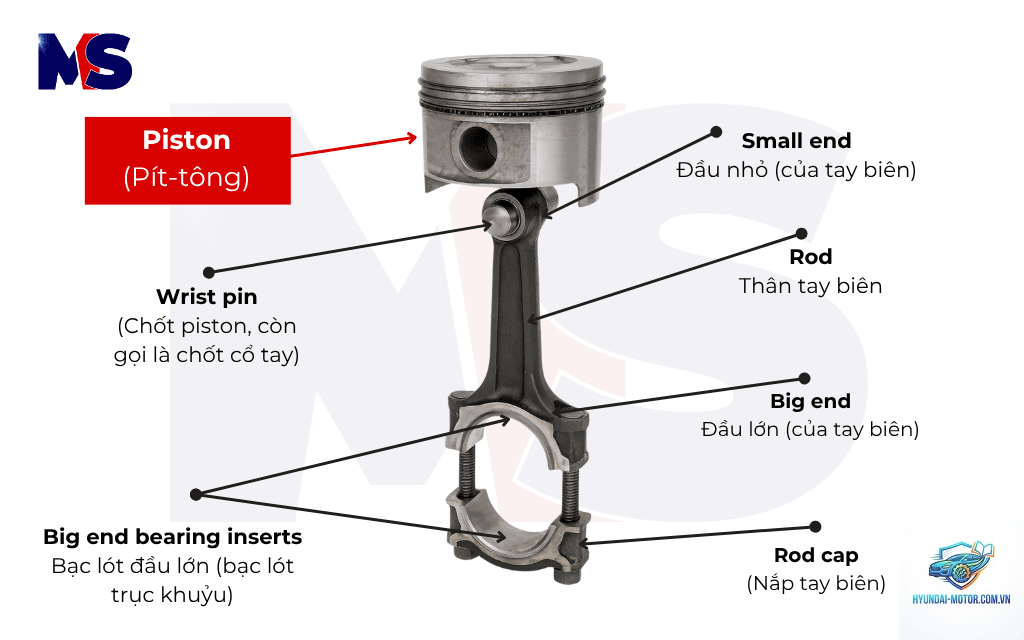

Một piston điển hình gồm ba phần chính: đỉnh piston, thân piston và chốt piston. Mỗi phần có chức năng riêng và được thiết kế để chịu được nhiệt độ cao, áp suất lớn cũng như ma sát liên tục.
Đỉnh piston
Đỉnh piston có thể bằng phẳng, lồi hoặc lõm tùy theo loại động cơ. Đỉnh bằng thường dùng trong động cơ xăng, giúp tăng tỷ số nén. Đỉnh lồi xuất hiện ở động cơ diesel, hỗ trợ tạo xoáy nhiên liệu tốt hơn. Một số đỉnh piston có hốc van để tránh va đập với xupap ở cuối hành trình xả.
Thân piston và rãnh vòng găng
Phần thân piston chứa các rãnh để lắp vòng găng. Thông thường có 2-3 rãnh vòng khí và 1 rãnh vòng dầu. Vòng khí có nhiệm vụ làm kín buồng đốt, ngăn khí cháy lọt xuống cacte. Vòng dầu giúp gạt dầu bôi trơn trên thành xylanh trở lại, tránh dầu bị đốt cháy gây khói xanh. Khoảng cách giữa các rãnh được tính toán chính xác để đảm bảo độ bền và hiệu quả làm kín.
Chốt piston
Chốt piston là một thanh thép hình trụ rỗng, nối piston với thanh truyền. Có ba kiểu lắp chốt: loại cố định vào piston, loại cố định vào thanh truyền, và loại nổi tự do. Kiểu nổi phổ biến nhất vì cho phép chốt xoay cả trong piston và thanh truyền, giảm mài mòn cục bộ.
Phân loại piston trong các ứng dụng khác nhau
Piston được phân loại theo nhiều tiêu chí: chất liệu, cấu tạo đỉnh, mục đích sử dụng. Quá trình bắt đầu bằng hành trình nạp: piston đi từ điểm chết trên xuống điểm chết dưới, van nạp mở, hòa khí hoặc không khí được hút vào xylanh. Tiếp đến là hành trình nén: van đóng, piston đi lên nén hỗn hợp lại, nhiệt độ và áp suất tăng mạnh.
Hành trình thứ ba là nổ – sinh công: bugi đánh lửa hoặc nhiên liệu tự bốc cháy (diesel) tạo ra áp lực cực lớn đẩy piston đi xuống. Đây là hành trình duy nhất sinh công, truyền năng lượng cho trục khuỷu. Cuối cùng là hành trình xả: piston đi lên đẩy khí thải ra ngoài qua van xả. Chu trình tiếp tục lặp lại.
Đối với động cơ 2 kỳ, piston hoàn thành chu trình chỉ trong hai hành trình, nhưng cần cửa nạp và xả trên thành xylanh. Ở đây, piston còn làm nhiệm vụ đóng mở các cửa khí, nên cấu tạo phức tạp hơn với các rãnh dẫn hướng dòng khí.
Vật liệu chế tạo piston và các yếu tố ảnh hưởng đến tuổi thọ
Hợp kim nhôm-silicon là vật liệu phổ biến nhất cho piston động cơ hiện đại nhờ khả năng dẫn nhiệt tốt, giảm nhiệt độ đỉnh piston, và trọng lượng nhẹ. Nhôm pha thêm silicon giúp tăng độ cứng, giảm giãn nở nhiệt. Piston bằng thép hợp kim được dùng cho động cơ cao áp như máy nén khí hoặc động cơ diesel cỡ lớn vì chịu lực tốt hơn.
Tuổi thọ piston phụ thuộc vào nhiều yếu tố: chất lượng hệ thống bôi trơn, nhiệt độ làm việc, thành phần nhiên liệu, thói quen vận hành. Nhiệt độ quá cao có thể làm piston bị chảy hoặc nứt đỉnh. Thiếu dầu bôi trơn gây bó piston trong xylanh. Nhiên liệu kém chất lượng tạo muội carbon bám trên rãnh vòng găng, làm mất tính năng làm kín.
Lợi ích và hạn chế của các loại piston phổ biến
Lợi ích
Piston hợp kim nhôm: Giảm khối lượng chuyển động qua lại, giảm rung động và tăng hiệu suất động cơ. Dẫn nhiệt nhanh giúp tản nhiệt buồng đốt hiệu quả.
Piston gang: Chịu mài mòn cao, ít biến dạng dưới tải nặng, thích hợp cho ứng dụng công nghiệp nặng với chu kỳ dài.
Piston thủy lực: Bề mặt kín hoàn toàn, giảm rò rỉ dầu, duy trì áp suất ổn định trong hệ thống thủy lực.
Hạn chế
Piston nhôm: Độ bền cơ học thấp hơn thép, dễ nứt nếu quá nhiệt. Chi phí sản xuất khuôn đúc cao.
Piston gang: Nặng hơn, tăng quán tính, dễ gây mất cân bằng động cơ tốc độ cao. Không phù hợp với động cơ tăng áp nhẹ.
Piston composite: Dù nhẹ nhưng chịu nhiệt kém, hiếm trong động cơ thương mại.
Ứng dụng thực tế của piston trong đời sống và công nghiệp
Piston xuất hiện ở hầu hết các loại động cơ đốt trong: xe máy, ô tô, máy cắt cỏ, máy phát điện, tàu thủy và máy bay hạng nhẹ. Trong ngành công nghiệp, piston hiện diện trong máy nén khí piston dùng để cung cấp khí nén cho xưởng sản xuất, bơm thủy lực piston trong máy xúc, máy ủi, và các hệ thống phanh thủy lực trên ô tô. Ngoài ra, còn có piston trong động cơ hơi nước cổ điển, máy ép thủy lực và một số loại van điều khiển.
Dấu hiệu piston bị hư hỏng và cách kiểm tra
Khi piston xuống cấp, người dùng có thể nhận biết qua các triệu chứng: tiếng gõ lạ từ động cơ tăng dần theo tốc độ (gõ piston), khói xanh từ ống xả (dầu lọt vào buồng đốt), giảm công suất rõ rệt, tiêu hao nhiên liệu cao hơn mức bình thường. Nguyên nhân thường do vòng găng mòn, piston bị mòn hoặc nứt thân, chốt piston lỏng.
Để kiểm tra, cần tháo nắp quy lát và quan sát bằng mắt thường hoặc dùng đồng hồ đo độ hở piston – xylanh. Nếu độ hở vượt quá 0.15mm (tùy theo thông số nhà sản xuất), cần thay piston mới. Có thể kiểm tra vòng găng bằng cách đặt găng vào xylanh và đo khe hở miệng bằng căn lá.
Sai lầm thường gặp khi sử dụng và bảo trì piston
Sử dụng sai loại dầu nhớt: Dầu có độ nhớt quá cao hoặc quá thấp đều ảnh hưởng đến khả năng bôi trơn piston và vòng găng. Cần dùng đúng cấp độ API và SAE theo khuyến cáo của nhà sản xuất động cơ.
Không thay dầu định kỳ: Dầu bẩn chứa mạt kim loại làm xước thân piston và xylanh, khiến khe hở tăng nhanh.
Đưa động cơ hoạt động quá tải ngay sau khi khởi động: Nhiệt độ chưa đủ, khe hở piston còn nhỏ, dễ gây bó piston. Cần để động cơ nóng đúng mức trước khi tải nặng.
Lắp vòng găng sai chiều hoặc sai thứ tự: Mỗi vòng găng có ký hiệu “TOP” chỉ định hướng lắp. Lắp ngược sẽ làm mất tác dụng làm kín và nhanh hỏng.
Sử dụng piston không đúng tiêu chuẩn oversize: Khi thay piston phải chọn đúng cỡ oversize từ 0.25mm đến 1.00mm và doa xylanh tương ứng, nếu không khe hở sẽ sai.
Lưu ý quan trọng khi thay thế và bảo dưỡng piston
Luôn kiểm tra độ phẳng của mặt máy và nắp quy lát trước khi lắp piston mới. Siết bu lông nắp quy lát đúng mô-men theo sách hướng dẫn để tránh biến dạng xylanh. Khi lắp chốt piston, cần làm nóng piston hoặc dùng dụng cụ ép để tránh làm hỏng lỗ chốt. Vòng găng mới cần được tra dầu bôi trơn trước khi lắp vào xylanh. Sau khi lắp xong, quay trục khuỷu vài vòng bằng tay để kiểm tra chuyển động nhẹ nhàng, không vướng.
Câu hỏi thường gặp về piston
Piston có thể sửa được không hay phải thay mới?
Piston bị mòn hoặc xước nhẹ có thể đánh bóng lại nếu còn trong giới hạn. Tuy nhiên, piston nứt, mòn quá giới hạn hoặc cháy đỉnh đều phải thay mới. Việc sửa piston thường không kinh tế vì chi phí gia công lại cao hơn mua piston mới.
Các loại vòng găng piston gồm những loại nào?
Gồm vòng găng khí (vòng nén) và vòng găng dầu. Vòng khí có nhiệm vụ làm kín khí cháy, vòng dầu kiểm soát màng dầu bôi trơn trên thành xylanh. Mỗi loại có thiết kế riêng về tiết diện và độ đàn hồi.
Khi nào cần thay piston động cơ xe máy?
Khi động cơ giảm công suất rõ rệt, hao dầu, có tiếng gõ, hoặc độ nén thấp hơn 20% so với tiêu chuẩn. Thời điểm thay thường sau 30.000–50.000 km tùy điều kiện vận hành.
Tỷ số nén và piston có liên quan thế nào?
Tỷ số nén là tỷ lệ giữa thể tích xylanh khi piston ở điểm chết dưới so với điểm chết trên. Thiết kế đỉnh piston ảnh hưởng trực tiếp đến tỷ số nén. Đỉnh bằng cho tỷ số nén cao hơn đỉnh lõm. Tăng tỷ số nén giúp tăng hiệu suất nhưng dễ kích nổ.
Piston động cơ xăng và diesel có khác nhau không?
Có. Piston động cơ xăng thường nhẹ hơn, đỉnh bằng hoặc lõm nhẹ, chịu nhiệt độ thấp hơn. Piston động cơ diesel dày dặn, đỉnh lồi hoặc có hốc sâu, chịu áp suất cao hơn. Vòng găng cũng được thiết kế khác để làm kín tốt hơn.
Kết luận
Piston là một bộ phận cốt lõi trong hầu hết động cơ đốt trong và hệ thống thủy lực – khí nén. Hiểu rõ piston là gì, cấu tạo và nguyên lý hoạt động giúp người dùng vận hành thiết bị bền bỉ hơn, phát hiện sớm hư hỏng và lựa chọn phụ tùng chính xác khi thay thế. Việc tuân thủ quy trình bảo dưỡng định kỳ, sử dụng đúng loại dầu nhớt và lắp đặt đúng kỹ thuật sẽ kéo dài tuổi thọ piston gấp nhiều lần. Nếu có bất kỳ nghi ngờ nào về tình trạng piston, hãy nhờ đến thợ cơ khí có kinh nghiệm để kiểm tra và xử lý kịp thời.
