Trục cam là một bộ phận cốt lõi trong động cơ đốt trong, đóng vai trò then chốt trong việc điều khiển quá trình nạp và xả khí. Không có trục cam, động cơ không thể hoạt động đúng chu kỳ, dẫn đến mất công suất hoặc hư hỏng nghiêm trọng. Bài viết này sẽ giúp bạn hiểu chi tiết trục cam là gì, cấu tạo, nguyên lý hoạt động, phân loại, các hư hỏng thường gặp và cách bảo dưỡng hiệu quả.

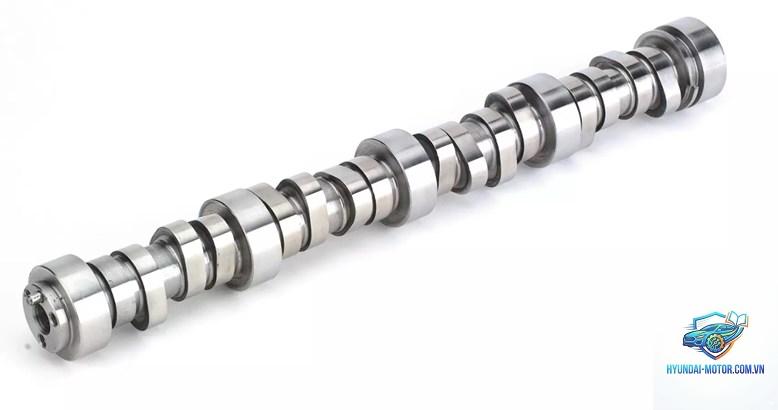

Trục cam (camshaft) là một trục kim loại có gắn các vấu cam, được thiết kế để chuyển đổi chuyển động quay thành chuyển động tịnh tiến của các van nạp và van xả. Trục cam thường được đặt trong thân máy (đối với động cơ OHV) hoặc trên nắp máy (đối với động cơ OHC và DOHC). Mỗi vấu cam có hình dạng elip hoặc đặc biệt, giúp đẩy van mở và đóng đúng thời điểm trong chu trình bốn kỳ của động cơ.
Vai Trò Cốt Lõi Của Trục Cam Trong Động Cơ
Trục cam quyết định thời điểm mở van nạp và van xả, ảnh hưởng đến hiệu suất đốt cháy nhiên liệu. Van nạp phải mở để hút hỗn hợp không khí-nhiên liệu vào xi-lanh, trong khi van xả mở để đẩy khí thải ra ngoài. Góc đánh lửa và thời gian đóng mở van được tối ưu hóa thông qua thiết kế vấu cam, từ đó tác động trực tiếp đến mã lực, mô-men xoắn và mức tiêu hao nhiên liệu.
Cấu Tạo Chi Tiết Của Trục Cam

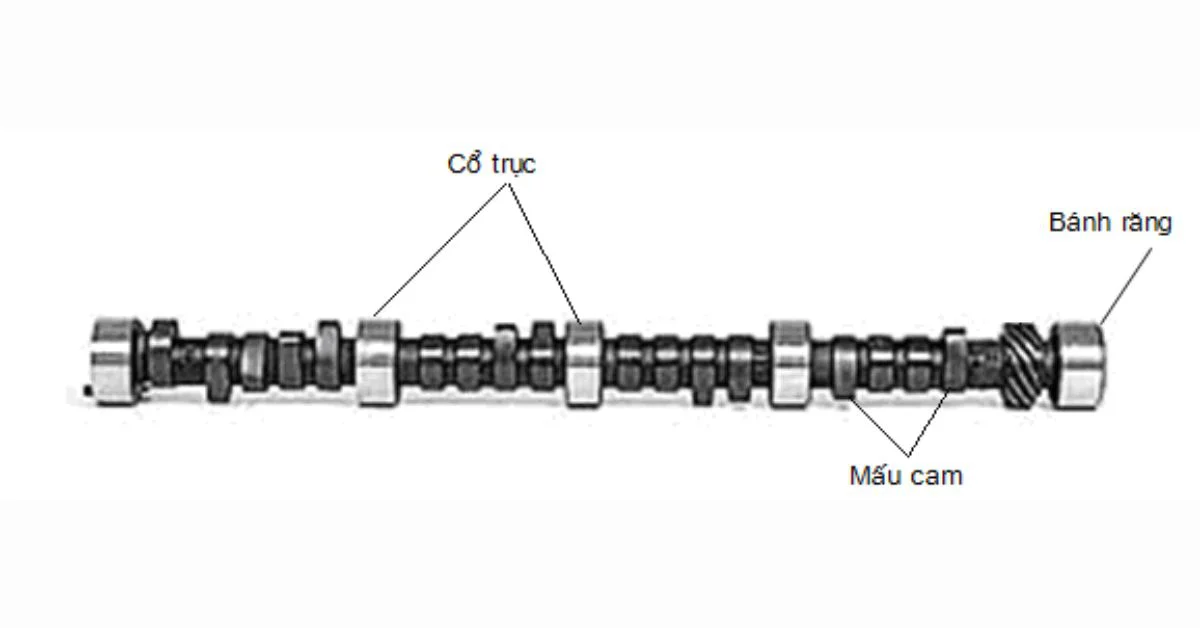

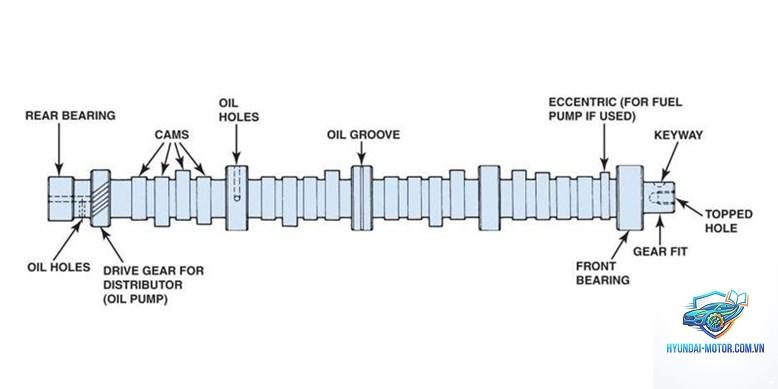

Trục cam được chế tạo từ thép hợp kim hoặc gang cầu, đảm bảo độ bền cao khi chịu ma sát và nhiệt độ lớn. Cấu tạo gồm các bộ phận chính sau:
Vấu cam (lobe): Phần nhô lên có hình dạng oval hoặc dạng elip, mỗi xi-lanh có hai vấu cam cho van nạp và van xả.
Cổ trục (journal): Vị trí đỡ trục cam nằm trên thân máy hoặc nắp máy, thường được bôi trơn bằng dầu nhớt.
Bánh răng cam (sprocket): Kết nối với trục khuỷu thông qua dây curoa hoặc xích cam, đảm bảo đồng bộ hóa chuyển động quay.
Con đội (tappet): Bộ phận tiếp xúc trực tiếp với vấu cam, truyền lực đến van thông qua cò mổ hoặc thanh đẩy (trong động cơ OHV).
Nguyên Lý Hoạt Động Của Trục Cam
Trục cam quay với tốc độ bằng một nửa tốc độ trục khuỷu trong động cơ bốn kỳ. Khi vấu cam quay, phần đỉnh cao nhất của vấu cam sẽ đẩy con đội đi lên, làm mở van. Khi vấu cam quay tiếp, lò xo van đẩy van đóng lại. Hình dạng vấu cam quyết định thời gian mở van, độ nâng van và góc mở – tất cả được thiết kế để tối ưu hóa dòng khí vào và ra khỏi xi-lanh.
Thông số vấu cam
Ảnh hưởng đến động cơ
Độ nâng van (lift)
Lượng khí nạp/xả nhiều hơn, tăng công suất ở vòng tua cao
Thời gian mở (duration)
Quyết định dải vòng tua làm việc – duration lớn cho công suất cao
Góc trùng điệp (overlap)
Ảnh hưởng đến hiệu suất xả và nạp, tối ưu cho vòng tua thấp hoặc cao
Phân Loại Trục Cam Theo Vị Trí Lắp Đặt
Trục Cam Đặt Trong Thân Máy (OHV – Over Head Valve)
Đây là thiết kế truyền thống, trục cam nằm trong thân máy và sử dụng thanh đẩy (pushrod) để điều khiển van trên nắp máy. Loại này có ưu điểm cấu trúc đơn giản, chi phí thấp nhưng hạn chế về vòng tua cao do khối lượng quán tính lớn.
Trục Cam Đặt Trên Nắp Máy (OHC – Over Head Camshaft)
Trục cam được đặt trên nắp máy, tác động trực tiếp đến van thông qua cò mổ hoặc con đội thủy lực. Động cơ OHC có ít chi tiết hơn, hoạt động chính xác hơn ở vòng tua cao, thường thấy trên các xe đời mới.

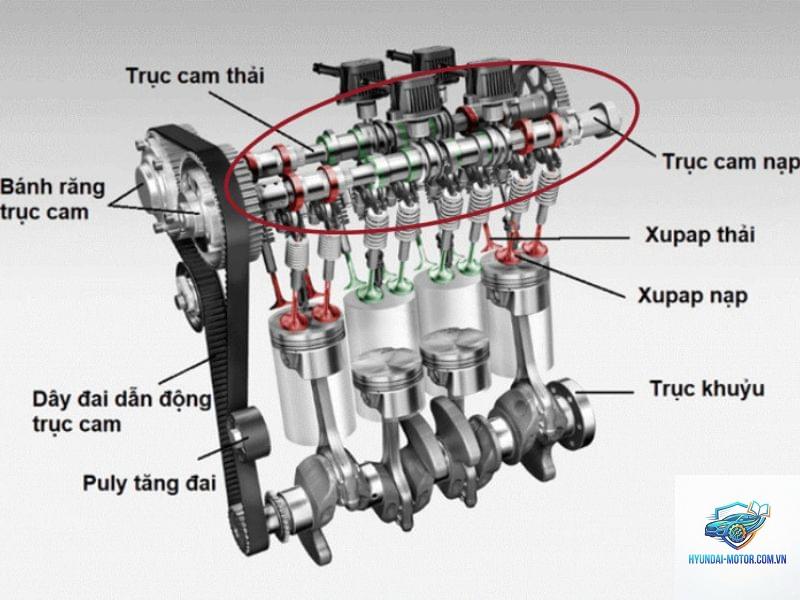

Trục Cam Kép Trên Nắp Máy (DOHC – Double Over Head Camshaft)
Đây là phiên bản nâng cấp, sử dụng hai trục cam riêng biệt cho van nạp và van xả. DOHC cho phép điều khiển thời điểm van linh hoạt hơn, thường có 4 van trên mỗi xi-lanh, tối ưu dòng khí và công suất động cơ.
Loại
Ưu điểm
Nhược điểm
OHV
Chi phí thấp, độ tin cậy cao
Giới hạn vòng tua, ma sát lớn
OHC
Hiệu suất cao, ít chi tiết
Phức tạp hơn khi sửa chữa
DOHC
Công suất lớn, tiết kiệm nhiên liệu ở vòng tua cao
Giá thành cao, bảo dưỡng khó
Lợi Ích và Hạn Chế Của Trục Cam
Lợi Ích Khi Động Cơ Có Trục Cam Thiết Kế Tối Ưu
Tăng hiệu suất đốt cháy: Thời điểm đóng mở van chính xác giúp hỗn hợp nhiên liệu cháy kiệt hơn.
Cải thiện công suất: Vấu cam có độ nâng lớn và duration phù hợp cho phép động cơ đạt mã lực cao hơn.
Giảm tiêu hao nhiên liệu: Quá trình nạp và xả được kiểm soát tối ưu, hạn chế thất thoát năng lượng.
Vận hành êm ái: Trục cam cân bằng động tốt giảm rung động và tiếng ồn.
Hạn Chế Của Trục Cam
Mòn vấu cam sau thời gian dài sử dụng, đặc biệt nếu bôi trơn kém.
Khả năng tương thích hạn chế: Trục cam được thiết kế riêng cho từng loại động cơ, không thể thay thế tùy tiện.
Yêu cầu bảo dưỡng định kỳ: Dây curoa hoặc xích cam cần thay theo lịch, nếu đứt sẽ gây hư hỏng động cơ nghiêm trọng.
So Sánh Trục Cam Với Trục Khuỷu
Nhiều người thường nhầm lẫn giữa trục cam và trục khuỷu. Trên xe máy, động cơ xe tay ga thường dùng trục cam đơn (SOHC) để tiết kiệm không gian. Xe thể thao và xe hơi công suất lớn trang bị DOHC để đạt hiệu năng tối đa. Trong động cơ diesel hạng nặng, trục cam được thiết kế chịu tải lớn với vấu cam có độ bền cao.

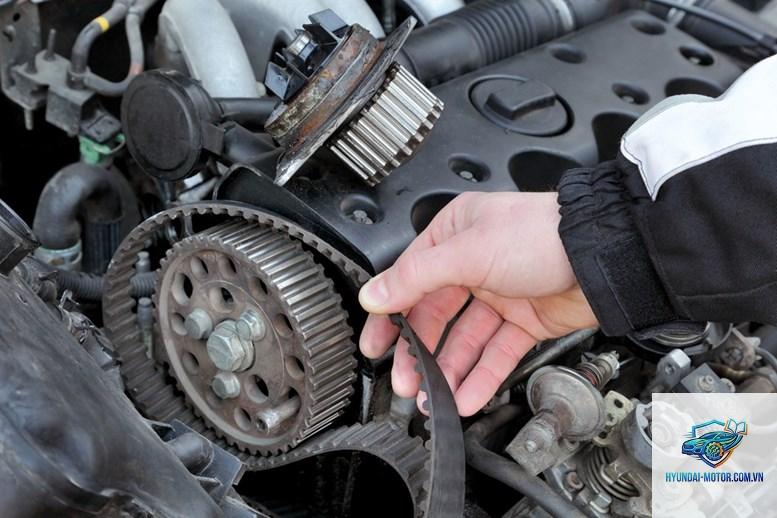

Hướng Dẫn Kiểm Tra và Thay Thế Trục Cam Đúng Cách
Ngắt kết nối ắc-quy và xả dầu động cơ trước khi tháo nắp máy.
Tháo dây curoa hoặc xích cam, đánh dấu vị trí tương ứng với trục khuỷu để tránh sai lệch thời điểm.
Tháo các bu-lông giữ trục cam và lấy trục cam ra khỏi nắp máy hoặc thân máy.
Lắp trục cam mới, bôi trơn các vấu cam và cổ trục bằng dầu nhớt sạch.
Cân chỉnh lại thời điểm cam (cam timing) theo thông số kỹ thuật của nhà sản xuất.
Kiểm tra khe hở van và điều chỉnh nếu cần sau khi lắp ráp.
Sai Lầm Thường Gặp Khi Liên Quan Đến Trục Cam
Sai lệch dấu cam khi thay dây curoa: Nếu đặt sai dấu, van có thể va vào piston, gây hỏng nặng động cơ.
Bỏ qua bôi trơn khi lắp trục cam mới: Vấu cam không được bôi trơn sẽ nhanh chóng mòn hoặc bị cháy.
Chọn trục cam không phù hợp với mục đích sử dụng: Ví dụ, lắp trục cam race cho xe chạy phố thường khiến xe mất mô-men ở vòng tua thấp, khó lái.
Không thay thế con đội hoặc cò mổ khi thay trục cam: Các bộ phận tiếp xúc đã mòn theo hình dạng vấu cam cũ, nếu giữ lại sẽ giảm tuổi thọ trục cam mới.
Lưu Ý Quan Trọng Khi Vận Hành và Bảo Dưỡng Trục Cam
Luôn sử dụng dầu nhớt đúng tiêu chuẩn do nhà sản xuất khuyến cáo, vì dầu kém chất lượng làm tăng ma sát, giảm tuổi thọ trục cam. Kiểm tra độ căng của dây curoa hoặc xích cam định kỳ, nếu nghe thấy tiếng kêu lạ từ nắp máy có thể dây cam đã chùng hoặc mòn. Đối với động cơ sử dụng xích cam, tuổi thọ thường cao hơn nhưng vẫn cần thay thế sau khoảng 150.000 – 200.000 km. Nếu phát hiện dấu hiệu rung động bất thường hoặc giảm công suất, hãy kiểm tra thời điểm cam ngay lập tức.
Câu Hỏi Thường Gặp Về Trục Cam
Trục cam có thể điều chỉnh thời điểm được không?
Một số dòng động cơ hiện đại được trang bị hệ thống điều chỉnh thời điểm cam biến thiên (VVT), cho phép thay đổi góc trục cam tùy theo vòng tua và tải động cơ. Tuy nhiên, trên động cơ thường, thời điểm cam là cố định và không thể điều chỉnh ngoài nhà máy.
Dấu hiệu nào cho thấy trục cam bị mòn?
Động cơ hoạt động không đều, giảm công suất, khó khởi động hoặc có tiếng gõ cơ khí từ nắp máy. Khi kiểm tra bằng cảm biến hoặc tháo nắp máy, vấu cam có thể bị mòn hoặc xước.
Có thể nâng cấp trục cam để tăng mã lực không?
Hoàn toàn có thể. Việc thay trục cam hiệu suất cao (performance camshaft) với độ nâng lớn và duration rộng hơn giúp tăng công suất, đặc biệt ở vòng tua cao. Tuy nhiên, cần cân nhắc khả năng vận hành thực tế và đi kèm các tinh chỉnh khác như ECU, hệ thống nạp/xả.
Tuổi thọ trung bình của trục cam là bao nhiêu?
Trục cam thường có tuổi thọ từ 150.000 đến 250.000 km nếu được bảo dưỡng tốt. Các yếu tố như chất lượng dầu nhớt, lịch thay dây cam và thói quen vận hành ảnh hưởng trực tiếp đến tuổi thọ.
Kết Luận Về Tầm Quan Trọng Của Trục Cam
Trục cam là một trong những bộ phận quan trọng nhất của động cơ đốt trong, quyết định đặc tính vận hành, hiệu suất và tuổi thọ của động cơ. Hiểu rõ trục cam là gì và cách thức hoạt động giúp người dùng có cái nhìn sâu hơn về hệ thống động cơ, từ đó áp dụng các biện pháp bảo dưỡng đúng đắn. Dù bạn là thợ máy chuyên nghiệp hay chủ xe thông thường, việc nắm bắt kiến thức về trục cam sẽ giúp tối ưu hóa xe và phòng tránh các hư hỏng tốn kém. Hãy luôn tuân thủ lịch bảo dưỡng của nhà sản xuất và sử dụng phụ tùng chính hãng để đảm bảo trục cam hoạt động bền bỉ suốt vòng đời động cơ.
