ECU là viết tắt của Engine Control Unit (bộ điều khiển động cơ), một thiết bị điện tử đóng vai trò trung tâm trong việc quản lý và vận hành động cơ xe hơi hiện đại. ECU không chỉ điều khiển phun xăng, đánh lửa mà còn giám sát hàng loạt cảm biến để tối ưu hiệu suất, tiết kiệm nhiên liệu và giảm khí thải. Hiểu rõ ECU là gì sẽ giúp bạn nắm bắt cách hoạt động của xe, từ đó bảo dưỡng và sửa chữa hiệu quả hơn. Trong bài viết này, chúng

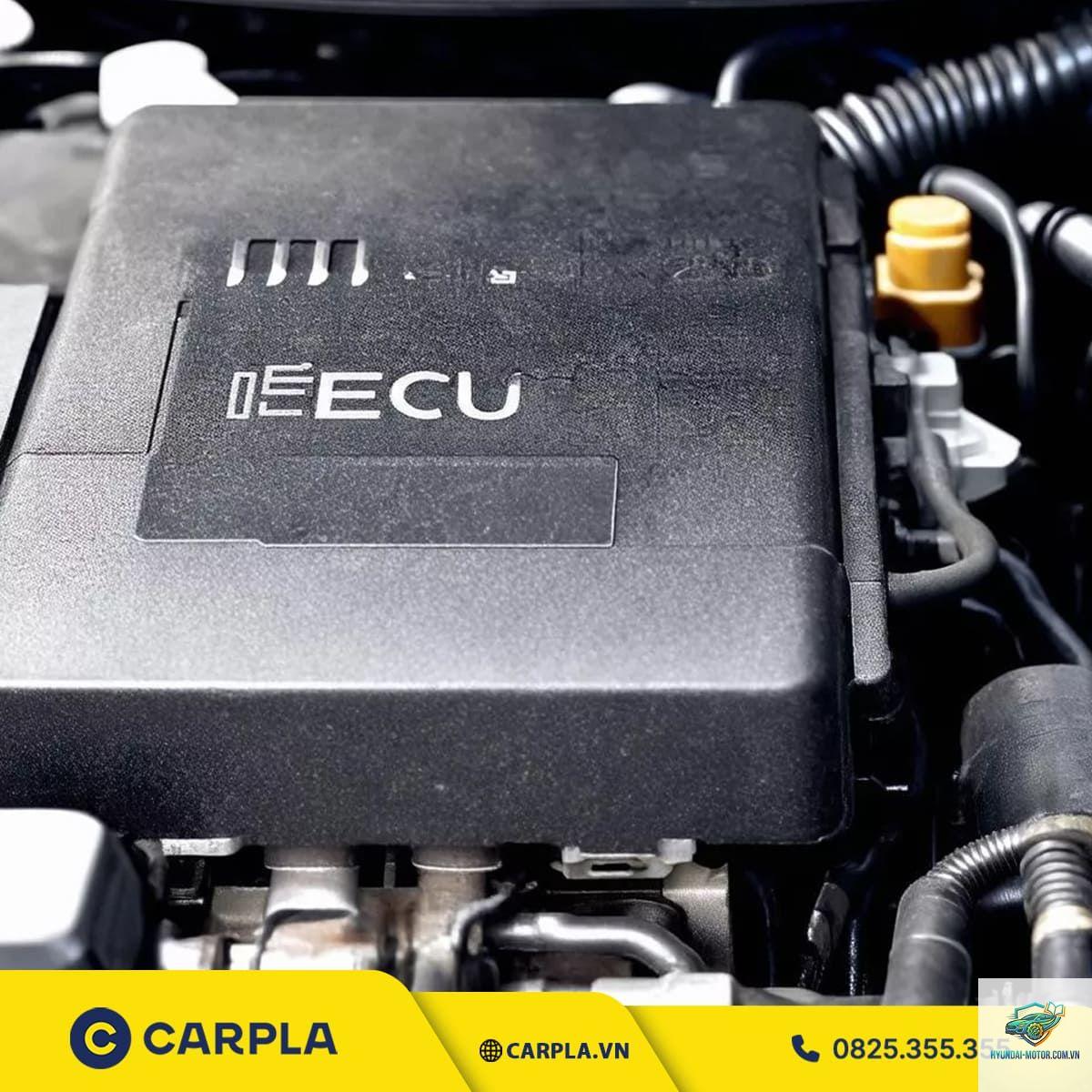

ECU (Engine Control Unit) hay còn gọi là ECM (Engine Control Module) hoặc PCM (Powertrain Control Module) là một máy tính nhúng chuyên dụng được lắp đặt trên các phương tiện sử dụng động cơ đốt trong. Nó nhận tín hiệu từ các cảm biến trên khắp xe, xử lý dữ liệu theo các thuật toán được lập trình sẵn, sau đó gửi lệnh điều khiển đến các bộ chấp hành như kim phun, bugi, van không tải, bướm ga điện tử…
Chức năng chính của ECU là tối ưu hóa quá trình đốt cháy nhiên liệu trong xi lanh, đảm bảo động cơ hoạt động êm ái, mạnh mẽ và tiết kiệm nhất. Các nhiệm vụ cụ thể bao gồm:
Điều khiển lượng nhiên liệu phun vào buồng đốt (phun xăng hoặc diesel).
Xác định thời điểm đánh lửa chính xác (đối với động cơ xăng).
Điều chỉnh góc mở bướm ga (đối với xe ga điện tử).
Giám sát hệ thống khí thải và tuần hoàn khí xả (EGR).
Kiểm tra và cảnh báo lỗi qua đèn Check Engine.
Phân loại ECU trong ô tô và xe máy
Không chỉ có một loại ECU duy nhất. Trên thực tế, một chiếc xe hiện đại có thể có nhiều module điều khiển điện tử khác nhau, mỗi module đảm nhận một nhóm chức năng riêng. Nó nhận dữ liệu từ cảm biến vị trí trục khuỷu, cảm biến oxy, cảm biến lưu lượng khí nạp, cảm biến nhiệt độ nước làm mát… để điều chỉnh phun xăng, đánh lửa và các thông số khác.
ECU hộp số (Transmission Control Unit – TCU)
Điều khiển quá trình sang số tự động, bao gồm thời điểm chuyển số, áp suất dầu ly hợp, dựa trên tải động cơ và tốc độ xe. Một số dòng xe cao cấp tích hợp TCU vào trong cùng một module với ECU động cơ.
ECU thân xe (Body Control Module – BCM)
Quản lý các hệ thống điện như đèn, cần gạt nước, cửa sổ, khóa trung tâm, điều hòa… BCM không ảnh hưởng trực tiếp đến động cơ nhưng là một phần quan trọng trong mạng lưới điện tử trên xe.
ECU phanh (ABS/ESC Control Unit)
Kiểm soát hệ thống chống bó cứng phanh (ABS) và cân bằng điện tử (ESC). Module này nhận tín hiệu tốc độ bánh xe, góc lái, gia tốc để can thiệp phanh nhằm giữ ổn định xe.
ECU túi khí (Airbag Control Unit – ACU)
Phát hiện va chạm thông qua cảm biến G và kích hoạt túi khí đúng thời điểm.
Cấu tạo chi tiết của ECU – Bộ não của động cơ

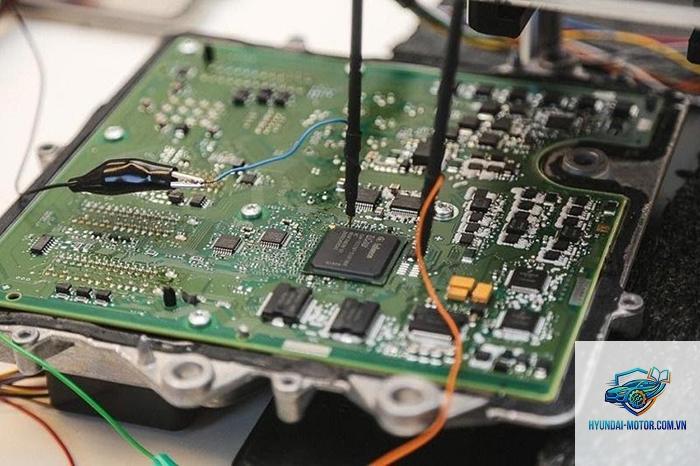

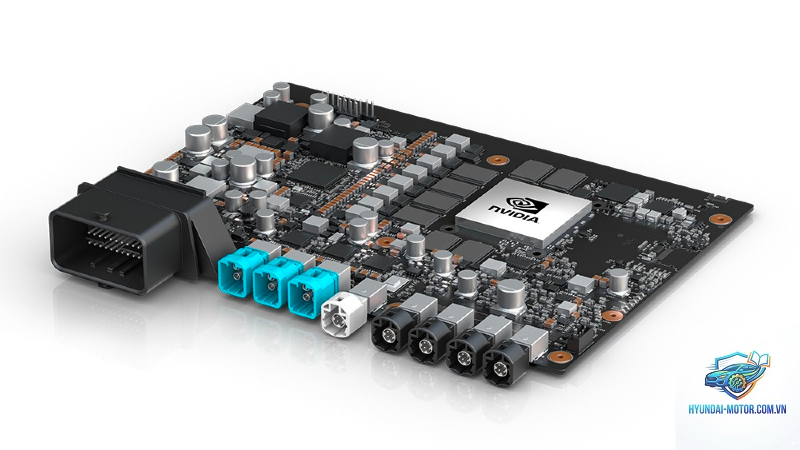

Một ECU điển hình được thiết kế dưới dạng bảng mạch in (PCB) đặt trong vỏ nhôm hoặc nhựa chống sốc, chịu nhiệt và chống ẩm. Các thành phần chính bao gồm:
Thành phần
Chức năng
Vi điều khiển (Microcontroller)
Bộ xử lý trung tâm, thực thi các thuật toán điều khiển.
Bộ nhớ (ROM, RAM, EEPROM)
Lưu trữ chương trình cơ sở (firmware), dữ liệu cảm biến tạm thời và các thông số hiệu chỉnh lâu dài.
Cổng vào/ra (I/O Ports)
Kết nối với cảm biến (đầu vào) và bộ chấp hành (đầu ra).
Bộ chuyển đổi ADC
Chuyển tín hiệu analog từ cảm biến (nhiệt độ, áp suất) thành tín hiệu số.
Bộ giao tiếp (CAN bus, LIN, K-Line)
Trao đổi dữ liệu với các ECU khác và công cụ chẩn đoán.
Bộ nguồn (Power Supply)
Ổn định điện áp và bảo vệ quá áp cho mạch điện.
Mạch kích hoạt (Driver)
Khuếch đại tín hiệu điều khiển để kích hoạt kim phun, cuộn đánh lửa.

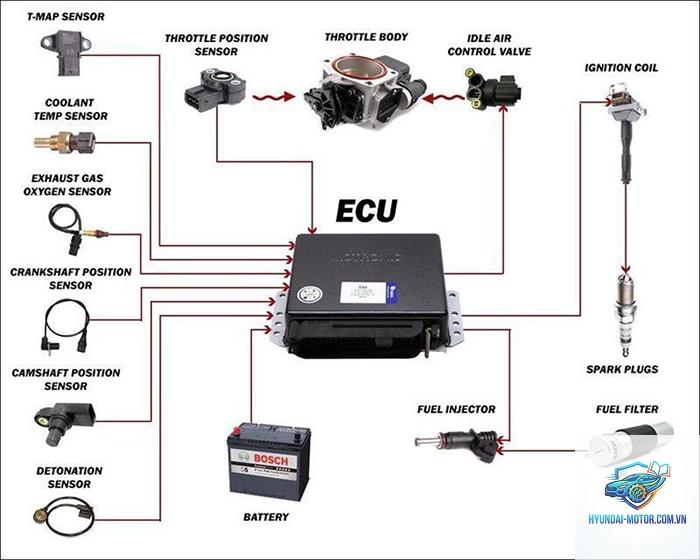

Nguyên lý hoạt động của ECU – Quy trình từ cảm biến đến hành động
ECU hoạt động theo một vòng lặp khép kín (closed-loop control). Quy trình cụ thể như sau:
Tiếp nhận tín hiệu: Các cảm biến (sensor) liên tục gửi thông tin về trạng thái động cơ: tốc độ quay, vị trí bướm ga, nồng độ oxy trong khí xả, nhiệt độ nước làm mát, áp suất đường ống nạp…
Xử lý dữ liệu: Vi điều khiển đọc các tín hiệu này, so sánh với các bảng tra (look-up table) và thuật toán PID, PIDF để tính toán giá trị tối ưu.
Ra lệnh: Dựa trên kết quả tính toán, ECU gửi tín hiệu điều khiển đến các bộ chấp hành (actuator) như kim phun xăng, bugi, van EGR, motor bướm ga…
Giám sát phản hồi: ECU kiểm tra hiệu quả của lệnh thông qua các cảm biến, nếu chênh lệch so với mục tiêu, nó sẽ điều chỉnh lại ngay lập tức.
Ví dụ: Khi người lái đạp ga, cảm biến bướm ga gửi tín hiệu về ECU. ECU tính toán lượng xăng cần phun dựa trên áp suất đường ống nạp và tốc độ động cơ, đồng thời điều chỉnh thời điểm đánh lửa sớm hơn để tăng công suất. Quá trình này diễn ra trong vài mili giây.
Lợi ích của ECU đối với xe hơi hiện đại
Tiết kiệm nhiên liệu: ECU tính toán tỷ lệ hòa khí tối ưu dựa trên tải và tốc độ, giảm lãng phí xăng dầu.
Công suất cao hơn: Kiểm soát chính xác thời điểm đánh lửa và lượng phun giúp động cơ đạt hiệu suất tối đa.
Giảm khí thải độc hại: Nhờ điều chỉnh cháy hoàn hảo, lượng CO, HC, NOx trong khí xả giảm đáng kể.
Khả năng tự chẩn đoán (OBD): ECU có thể phát hiện lỗi, lưu mã lỗi và kích hoạt đèn Check Engine, giúp thợ sửa chữa dễ dàng tìm nguyên nhân.
Độ tin cậy cao: ECU hoạt động ổn định trong nhiều điều kiện thời tiết, rung động và nhiệt độ khắc nghiệt.
Tương thích với hệ thống an toàn: ECU kết nối với ABS, ESC, kiểm soát lực kéo để hỗ trợ lái an toàn.
Hạn chế và rủi ro khi sử dụng ECU
Bên cạnh ưu điểm, ECU cũng có một số điểm yếu mà người dùng cần lưu ý:
Chi phí sửa chữa cao: ECU là linh kiện điện tử phức tạp, khi hỏng thường phải thay mới hoặc gửi đi repair với chi phí không nhỏ.
Khó can thiệp thủ công: Nếu không có thiết bị chẩn đoán chuyên nghiệp, người dùng khó kiểm tra hoặc hiệu chỉnh thông số.
Nguy cơ bị lỗi firmware: Nhà sản xuất có thể phát hành bản cập nhật để sửa lỗi, nhưng việc nạp sai bản cập nhật có thể gây hư hỏng.
Nhạy cảm với nhiễm bẩn và ẩm ướt: Nước hoặc bụi bẩn xâm nhập vào hộp ECU có thể gây chập cháy, oxy hóa chân cắm.
Bị khóa mã nếu độ xe: Nhiều dòng xe yêu cầu phải code lại ECU khi thay đổi động cơ hoặc lắp thêm cảm biến, nếu không xe sẽ chạy không ổn định hoặc báo lỗi.
So sánh ECU đời cũ và ECU đời mới
Tiêu chí
ECU đời cũ (trước 2005)
ECU đời mới (2005 – nay)
Vi xử lý
8-bit hoặc 16-bit, tốc độ thấp
32-bit hoặc 64-bit, tốc độ cao
Bộ nhớ
ROM và RAM nhỏ (vài KB)
Flash memory đến hàng MB
Giao tiếp
Chủ yếu K-Line hoặc ISO 9141
CAN bus, FlexRay, Ethernet ô tô
Thuật toán
Bảng tra tĩnh (look-up table)
PID thích ứng, mạng neural, học máy
Khả năng chẩn đoán
Cơ bản (OBD I)
OBD II, EOBD, chẩn đoán từ xa
Khả năng lập trình lại
Hạn chế, cần EPROM programmer
Flash qua OBD (reflash) dễ dàng
Độ phức tạp
Đơn giản, dễ sửa chữa
Phức tạp, đòi hỏi máy chuyên dụng
Ứng dụng thực tế của ECU trong đời sống
ECU không chỉ có trên ô tô mà còn xuất hiện trong nhiều lĩnh vực khác:
Xe máy: Các mẫu xe ga, xe phân khối lớn ngày nay đều trang bị ECU để quản lý phun xăng điện tử, giúp tiết kiệm nhiên liệu và đáp ứng tiêu chuẩn khí thải Euro 4, Euro 5.
Máy nông nghiệp: Máy kéo, máy gặt đập, máy xúc sử dụng ECU để tối ưu công suất động cơ diesel theo tải công việc.
Tàu thủy và máy phát điện: Các động cơ lớn cũng được điều khiển bằng ECU để đảm bảo vận hành ổn định trong môi trường khắc nghiệt.
Xe điện (EV): Mặc dù không có động cơ đốt trong, xe điện vẫn có BMS (Battery Management System) và VCU (Vehicle Control Unit) hoạt động tương tự ECU, quản lý pin, motor và phanh tái sinh.
Hướng dẫn bảo dưỡng và xử lý lỗi ECU cơ bản
Để ECU hoạt động bền bỉ, bạn nên thực hiện các bước bảo trì định kỳ sau:
Kiểm tra và vệ sinh các giắc nối của ECU, đảm bảo không bị oxy hóa hoặc lỏng.
Đảm bảo hệ thống làm mát động cơ hoạt động tốt, tránh quá nhiệt làm hỏng linh kiện bên trong ECU.
Không để nước hoặc dung dịch tẩy rửa xâm nhập vào khu vực đặt ECU (thường dưới táp-lô hoặc gần ắc-quy).
Khi đèn Check Engine sáng, hãy đưa xe đến garage có máy đọc lỗi OBD II để xác định mã lỗi trước khi thay thế linh kiện.
Nếu nghi ngờ ECU bị lỗi, có thể thử reset ECU bằng cách ngắt cọc âm bình ắc-quy trong 10-15 phút, nhưng việc này chỉ áp dụng tạm thời, không thay thế được chẩn đoán chuyên sâu.
Sai lầm thường gặp khi sửa chữa và can thiệp ECU
Thay ECU mới mà không lập trình lại: Nhiều người mua ECU trôi nổi không đúng mã code, khi lắp vào xe không khởi động được hoặc chạy không ổn định.
Tự ý chỉnh thông số (remap) mà không có chuyên môn: Việc tinh chỉnh tỷ lệ hòa khí, thời điểm đánh lửa sai có thể gây cháy piston, hỏng van hoặc tăng khí thải vượt ngưỡng.
Độ các bộ phận liên quan mà không can thiệp ECU: Ví dụ tăng dung tích xi lanh, thay turbo lớn hơn mà không nạp lại bản đồ ECU sẽ khiến xe chết máy hoặc hao xăng hơn.
Sử dụng đồng hồ đo không chính xác: Một số thợ sử dụng dụng cụ đo rẻ tiền gây chập mạch, làm hỏng cổng OBD hoặc cháy ECU.
Bỏ qua việc cập nhật firmware: Nhà sản xuất thường phát hành bản vá lỗi để cải thiện hoạt động, nếu bỏ qua có thể bỏ lỡ cơ hội khắc phục lỗi nghiêm trọng.
Lưu ý quan trọng khi mua xe cũ và kiểm tra ECU
Khi mua xe đã qua sử dụng, việc kiểm tra tình trạng ECU rất quan trọng vì nó phản ánh sức khỏe tổng thể động cơ. Một số điểm cần chú ý:
Yêu cầu người bán cho đọc mã lỗi bằng máy chẩn đoán. Nếu có nhiều mã lỗi liên quan đến cảm biến hoặc hệ thống đánh lửa, cần cảnh giác.
Kiểm tra tem niêm phong của ECU. Nếu tem bị rách hoặc có dấu hiệu mở nắp, có thể ECU đã từng bị sửa chữa không chuyên.
Hỏi rõ lịch sử cập nhật firmware (nếu có). Một số dòng xe như BMW, Mercedes yêu cầu cập nhật thường xuyên.
Đối với xe độ, cần xác nhận rằng việc remap ECU được thực hiện bởi chuyên gia có uy tín, và xe vẫn đáp ứng tiêu chuẩn khí thải địa phương.
Lái thử xe trên nhiều dải tốc độ: nếu xuất hiện hiện tượng giật, ì, hao xăng bất thường thì rất có thể ECU có vấn đề.
Câu hỏi thường gặp về ECU (FAQ)
ECU có thể sửa được không hay phải thay mới?
Nhiều trường hợp hỏng nhẹ như nứt mạch in, cháy tụ, đứt chân linh kiện có thể sửa được tại các trung tâm repair ECU chuyên nghiệp. Tuy nhiên, nếu vi xử lý hoặc bộ nhớ bị hỏng thì thường phải thay ECU mới và lập trình lại.
Dấu hiệu nhận biết ECU bị lỗi là gì?
Các dấu hiệu phổ biến: đèn Check Engine sáng, xe khó nổ, chết máy đột ngột, rung giật khi tăng tốc, tiêu hao nhiên liệu tăng bất thường, hoặc có mã lỗi P0xxx hoặc P1xxx liên quan đến mạch điều khiển.
Có thể tự thay ECU tại nhà không?
Nếu bạn có kiến thức cơ bản về điện ô tô và máy chẩn đoán, bạn hoàn toàn có thể tháo lắp ECU. Tuy nhiên, việc lập trình và đồng bộ mã chống trộm (immobilizer) thường cần đến garage hoặc dealer, vì vậy không khuyến khích tự làm nếu chưa có kinh nghiệm.
ECU có ảnh hưởng đến tiêu hao nhiên liệu không?
Có. ECU quyết định tỷ lệ hòa khí và thời điểm đánh lửa, nếu bị lỗi hoặc không được hiệu chỉnh đúng, xe sẽ tiêu hao nhiên liệu nhiều hơn bình thường từ 10-30%.
Tại sao ECU lại đắt?
ECU chứa vi điều khiển, bộ nhớ và phần mềm được tối ưu riêng cho từng dòng xe. Chi phí nghiên cứu phát triển, kiểm định và bảo hành cũng góp phần làm giá thành cao. Giá thay ECU mới cho xe phổ thông dao động từ 3-10 triệu đồng, xe hạng sang có thể lên đến vài chục triệu.
Độ xe có cần can thiệp ECU không?
Hầu hết các bản độ liên quan đến động cơ (thay piston, cam, turbo, hệ thống nạp/xả) đều yêu cầu tinh chỉnh ECU (remap) để khai thác hết tiềm năng và đảm bảo động cơ không bị hỏng. Bỏ qua bước này có thể dẫn đến hư hỏng nghiêm trọng.
Kết luận
ECU là trái tim điện tử của động cơ ô tô hiện đại, đảm nhận vai trò điều khiển, giám sát và tối ưu hóa mọi hoạt động từ phun xăng, đánh lửa đến kiểm soát khí thải. Nắm rõ ECU là gì, nguyên lý hoạt động và cách bảo dưỡng sẽ giúp bạn chủ động hơn khi vận hành xe, tiết kiệm chi phí sửa chữa và kéo dài tuổi thọ động cơ. Nếu gặp phải những dấu hiệu bất thường, hãy nhanh chóng đưa xe đến trung tâm uy tín để được kiểm tra và xử lý kịp thời. Đừng quên cập nhật kiến thức về ECU thường xuyên, vì công nghệ ô tô đang ngày càng phát triển với những cải tiến vượt bậc.
