Cấu tạo hộp số sàn: Chi tiết từ A đến Z cho người mới bắt đầu và thợ sửa chữa

Hộp số sàn là một trong những bộ phận quan trọng nhất trên xe ô tô, đảm nhận nhiệm vụ thay đổi tỷ số truyền từ động cơ đến bánh xe. Hiểu rõ cấu tạo hộp số sàn không chỉ giúp bạn vận hành xe trơn tru hơn mà còn hỗ trợ phát hiện sớm các dấu hiệu hư hỏng. Bài viết này sẽ đi sâu vào từng chi tiết, nguyên lý hoạt động, các loại hộp số sàn phổ biến và những lỗi thường gặp nhất.

Tổng quan về hộp số sàn

Hộp số sàn hay còn gọi là hộp số tay (Manual Transmission) là loại hộp số yêu cầu người lái trực tiếp sang số bằng cần số và đạp côn ly hợp. Đây là công nghệ đã xuất hiện từ rất lâu và vẫn được ưa chuộng nhờ độ bền bỉ, khả năng kiểm soát xe tốt và chi phí bảo dưỡng thấp. Cấu tạo hộp số sàn bao gồm nhiều bộ phận cơ khí phối hợp nhịp nhàng để truyền lực hiệu quả.

Cấu tạo hộp số sàn chi tiết

Để hiểu rõ cách hoạt động, trước tiên cần nắm được các thành phần cốt lõi. Mỗi bộ phận trong hộp số sàn đều có chức năng riêng, cùng nhau tạo thành một hệ thống truyền động hoàn chỉnh.

Vỏ hộp số

Vỏ hộp số thường được đúc bằng nhôm hoặc gang, có nhiệm vụ bảo vệ các chi tiết bên trong khỏi bụi bẩn, nước và va đập. Đồng thời, vỏ hộp cũng là nơi chứa dầu bôi trơn, giúp các bánh răng và ổ bi hoạt động êm ái. Vỏ hộp số được thiết kế với các gân tản nhiệt để giảm nhiệt độ khi vận hành ở tốc độ cao.

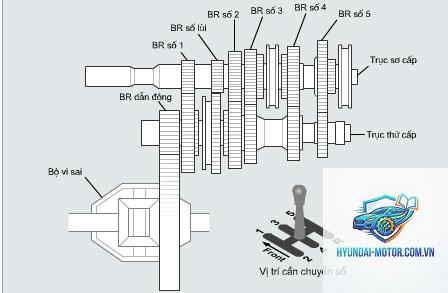

Các trục chính trong hộp số sàn

Hệ thống trục là xương sống của hộp số, bao gồm ba loại trục chính:

• Trục sơ cấp (Input shaft): Nhận lực trực tiếp từ ly hợp (côn). Trục này nối thẳng với bánh đà động cơ và quay cùng tốc độ động cơ khi côn đóng.
• Trục thứ cấp (Output shaft): Truyền lực ra cầu chủ động hoặc vi sai. Trên trục này gắn các bánh răng di trượt và bộ đồng tốc.
• Trục trung gian (Countershaft/Layshaft): Truyền chuyển động từ trục sơ cấp sang trục thứ cấp. Tất cả các bánh răng trên trục trung gian thường cố định và quay cùng trục.

Bánh răng – Trái tim của hộp số sàn

Bánh răng là bộ phận trực tiếp tạo ra các tỷ số truyền khác nhau. Trong cấu tạo hộp số sàn, bánh răng thường có dạng răng xoắn (helical gear) để giảm tiếng ồn và tăng độ bền. Mỗi cấp số đều có một cặp bánh răng tương ứng, một bánh nằm trên trục trung gian và một bánh nằm trên trục thứ cấp. Các bánh răng trên trục thứ cấp có thể quay trơn (trượt trên trục) khi chưa được khóa cứng bởi bộ đồng tốc.

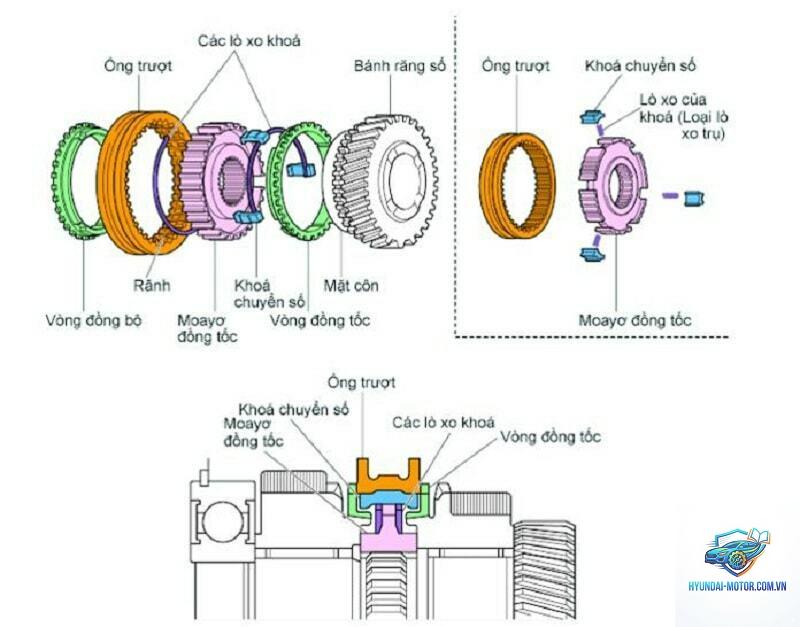

Bộ đồng tốc (Synchromesh)

Bộ đồng tốc là phát minh quan trọng giúp việc sang số trở nên nhẹ nhàng và không gây ra tiếng rít. Nó hoạt động bằng cách cân bằng tốc độ quay giữa bánh răng và trục trước khi ăn khớp. Bộ đồng tốc gồm:

• Vòng đồng tốc (Syncro ring) làm bằng hợp kim đồng chịu mài mòn
• Khớp trượt (Sleeve) và các chốt hãm
• Lò xo và bi định vị

Khi người lái gạt cần số, khớp trượt sẽ đẩy vòng đồng tốc áp sát vào mặt côn của bánh răng, tạo ma sát làm đồng tốc độ trước khi khóa cứng.

Cơ cấu sang số và cần số

Hệ thống sang số trong cấu tạo hộp số sàn bao gồm cần số (gear stick), các càng gạt (shift fork) và thanh trượt. Càng gạt được kết nối với khớp trượt của bộ đồng tốc. Khi người lái kéo hoặc đẩy cần số, càng gạt di chuyển để chọn bánh răng tương ứng. Cơ cấu này được bố trí sao cho chỉ một số duy nhất được ăn khớp tại một thời điểm, tránh tình trạng khóa hộp số.

Ổ bi và bạc đạn

Các ổ bi (bearing) đỡ trục sơ cấp, trục thứ cấp và trục trung gian. Thường sử dụng ổ bi cầu rãnh sâu hoặc ổ bi kim. Chúng giảm ma sát, chịu tải trọng hướng tâm và dọc trục. Ổ bi chất lượng cao giúp tăng tuổi thọ của hộp số sàn.

Phớt dầu và gioăng làm kín

Phớt dầu ngăn dầu bôi trơn rò rỉ ra ngoài tại các đầu trục và mối ghép. Gioăng đệm giữa vỏ hộp và nắp cũng đóng vai trò quan trọng. Một bộ phớt dầu lão hóa sẽ gây rò rỉ dầu, làm thiếu dầu bôi trơn và dẫn đến hỏng hộp số.

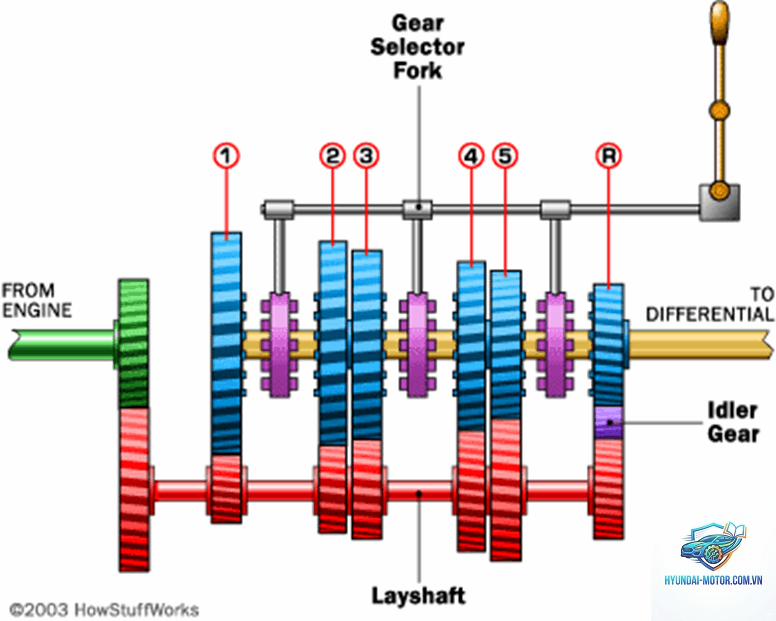

Nguyên lý hoạt động của hộp số sàn



Khi xe ở trạng thái dừng, người lái đạp côn để ngắt kết nối giữa động cơ và hộp số. Sau đó, gạt cần số về vị trí số mong muốn. Lúc này, càng gạt đẩy bộ đồng tốc trượt đến khóa bánh răng của cấp số đó với trục thứ cấp. Khi nhả côn, lực từ động cơ truyền qua trục sơ cấp, qua cặp bánh răng của trục trung gian, đến bánh răng đã khóa trên trục thứ cấp, cuối cùng ra vi sai và bánh xe. Tốc độ và mô-men xoắn thay đổi tùy theo tỷ số truyền của các cặp bánh răng.

Cụ thể quy trình truyền động:

1. Động cơ truyền lực qua ly hợp đến trục sơ cấp.
2. Trục sơ cấp quay, ăn khớp với bánh răng trung gian (luôn ăn khớp).
3. Trục trung gian quay kéo theo tất cả các bánh răng trên nó.
4. Mỗi bánh răng trên trục trung gian lại ăn khớp với một bánh răng tương ứng trên trục thứ cấp.
5. Khi bộ đồng tốc khóa bánh răng cần dùng vào trục thứ cấp, lực sẽ truyền ra ngoài.
6. Khi ở số trung gian (N), không có bánh răng nào bị khóa, trục thứ cấp tự do.

Phân loại hộp số sàn

Loại	Số cấp tiến	Đặc điểm chính
Hộp số 3-4 cấp	3 hoặc 4	Cũ, phổ biến trên xe đời cũ, ít ứng dụng ngày nay
Hộp số 5 cấp	5	Phổ biến nhất trên xe du lịch đến 2010, cân bằng giữa sức kéo và tiết kiệm nhiên liệu
Hộp số 6 cấp	6	Hiện đại, cho phép tỷ số truyền rộng, tiết kiệm xăng hơn, vận hành êm hơn
Hộp số 7 cấp	7	Hiếm gặp, chỉ xuất hiện trên một số dòng xe thể thao cao cấp (Porsche 911)

Lợi ích và hạn chế của hộp số sàn



Ưu điểm

• Chi phí sản xuất và sửa chữa thấp: Hộp số sàn có cấu tạo đơn giản hơn nhiều so với hộp số tự động, biến mô hay CVT.
• Tiết kiệm nhiên liệu: Người lái chủ động sang số đúng lúc, giúp động cơ hoạt động ở dải vòng tua tối ưu.
• Kiểm soát xe tối đa: Phù hợp với phượt thủ, off-road, hoặc xe thể thao yêu cầu cảm giác lái chân thực.
• Tuổi thọ cao: Nếu bảo dưỡng tốt, hộp số sàn có thể chạy hơn 200.000 km không cần sửa chữa lớn.
• Kỹ năng lái xe: Người lái thành thạo số sàn có thể phán đoán và kiểm soát tốt hơn trong các tình huống khẩn cấp.

Nhược điểm

• Thao tác nhiều: Phải đạp côn và chuyển số liên tục, đặc biệt mệt mỏi khi kẹt xe đô thị.
• Độ dốc học tập: Người mới cần thời gian để làm quen với việc phối hợp côn, ga, số.
• Khả năng hỏng do lỗi người dùng: Sang số sai kỹ thuật có thể làm mài mòn nhanh bộ đồng tốc và bánh răng.

So sánh hộp số sàn và hộp số tự động

Tiêu chí	Hộp số sàn	Hộp số tự động

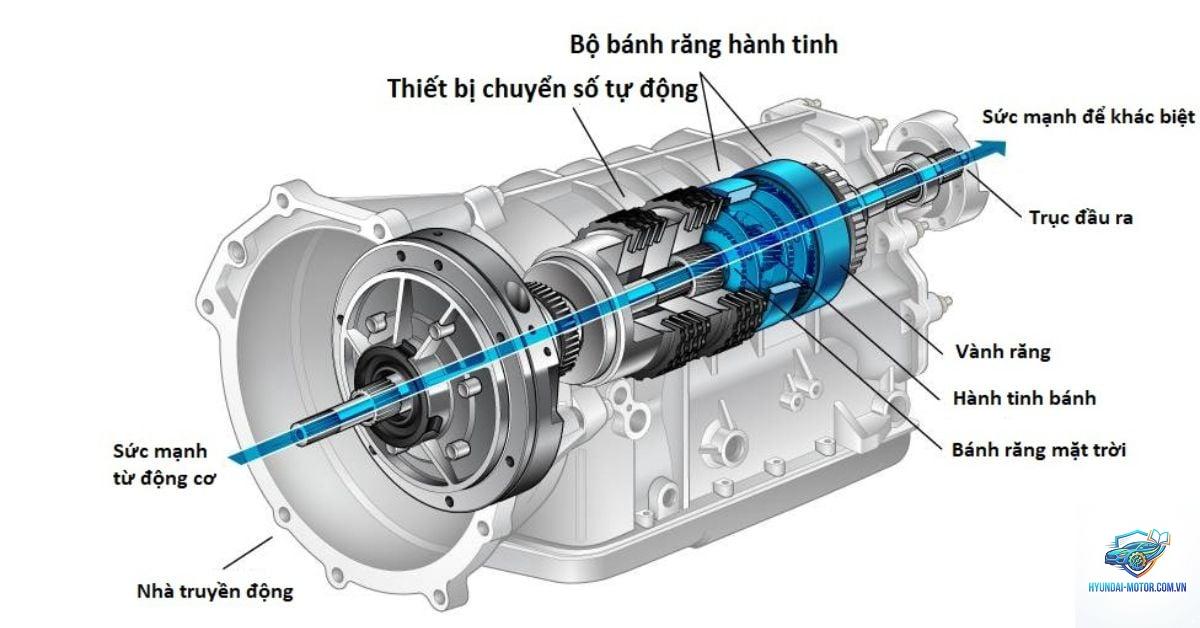

Cấu tạo	Phức tạp hơn về số lượng chi tiết cơ khí nhưng ít điện tử	Rất phức tạp, bao gồm bộ biến mô, bộ truyền hành tinh, van thủy lực
Chi phí bảo dưỡng	Thấp hơn	Cao hơn, đặc biệt khi hỏng
Tiêu hao nhiên liệu	Tốt hơn nếu lái đúng cách	Ngày nay đã cải thiện nhiều, nhưng vẫn thua số sàn cùng xe
Cảm giác lái	Thể thao, tương tác nhiều	Êm ái, tiện lợi, ít sự tham gia
Độ bền	Cao, ít hỏng lặt vặt	Tuổi thọ trung bình, hay gặp lỗi điện tử

Ứng dụng thực tế và hướng dẫn sử dụng hộp số sàn hiệu quả



Cấu tạo hộp số sàn cho phép xe vận hành linh hoạt trong nhiều điều kiện. Để kéo dài tuổi thọ, bạn cần:

• Luôn đạp côn hết hành trình trước khi sang số, tránh tình trạng côn chưa ngắt hết.
• Không để tay lên cần số khi không sang số, vì trọng lượng tay có thể tác động vào càng gạt, gây mòn bộ đồng tốc.
• Khi xuống dốc dài, hãy về số thấp để dùng phanh động cơ thay vì rà côn hoặc phanh liên tục.
• Kiểm tra dầu hộp số định kỳ (mỗi 40.000-60.000 km tùy hãng) và thay đúng loại dầu khuyến cáo.
• Khi dừng đèn đỏ, chuyển về số N và nhả côn thay vì giữ côn ở số 1.

Đối với các xe tải hoặc xe thương mại, hộp số sàn thường có bộ rung ăn khớp (constant mesh) hoặc không đồng tốc ở một số thấp, yêu cầu kỹ thuật sang số đặc biệt.

Sai lầm thường gặp khi sử dụng hộp số sàn

• Vào số khi chưa đạp côn hết: Gây ra tiếng rít, mẻ răng, biến dạng vòng đồng tốc.
• Nhả côn quá nhanh khi khởi hành: Dễ làm tắt máy, giật cục, gây sốc cho bánh răng.
• Sang số sai vị trí (lẫn số 3 và số 5, số 2 và số 4): Do thói quen gạt cần không dứt khoát, làm càng gạt mòn nhanh.
• Để chân lên bàn đạp côn trong khi lái: Gây trượt ly hợp, mòn đĩa ma sát, giảm tuổi thọ ổ bi nhả côn.
• Không sang số khi cần thiết: Để xe ì, vòng tua thấp, dễ chết máy hoặc rung lắc, làm hỏng bộ ly hợp.

Lưu ý quan trọng về bảo dưỡng và kiểm tra hộp số sàn

Cấu tạo hộp số sàn có độ bền cao, nhưng không có nghĩa là miễn bảo dưỡng. Các dấu hiệu cần kiểm tra ngay:

• Tiếng ồn lạ khi tăng tốc hoặc về số: có thể do mòn ổ bi hoặc bánh răng.
• Khó sang số, bị gằn hoặc kẹt: nguyên nhân thường do đồng tốc mòn hoặc lỏng cáp côn.
• Rò rỉ dầu dưới gầm xe: kiểm tra phớt dầu đầu trục hoặc gioăng nắp hộp.
• Số tự nhảy: do cơ cấu hãm bị yếu hoặc mòn bi, lò xo.

Khi phát hiện bất kỳ dấu hiệu nào, nên đưa xe đến xưởng sửa chữa uy tín để tháo hộp số sàn kiểm tra. Không tự ý thao tác nếu không có chuyên môn vì cấu tạo bên trong đòi hỏi lắp ráp chính xác cao.

Câu hỏi thường gặp về cấu tạo hộp số sàn

Cấu tạo hộp số sàn gồm những bộ phận chính nào?

Hộp số sàn gồm vỏ hộp, trục sơ cấp, trục thứ cấp, trục trung gian, bánh răng, bộ đồng tốc, càng gạt, ổ bi và phớt dầu. Bộ đồng tốc là điểm khác biệt quan trọng so với các loại hộp số sàn không đồng tốc đời cổ.

Tại sao hộp số sàn có nhiều loại tỷ số truyền khác nhau?

Mỗi cấp số cho phép động cơ hoạt động trong dải mô-men và công suất tối ưu. Số thấp dùng để khởi hành và leo dốc, số cao dùng cho tốc độ cao và tiết kiệm nhiên liệu. Cấu tạo hộp số sàn với các cặp bánh răng khác nhau đáp ứng yêu cầu này.

Hộp số sàn 5 cấp và 6 cấp khác nhau như thế nào?

Hộp số 6 cấp có thêm một cấp số, thường là thêm số 6 với tỷ số truyền thấp hơn (overdrive) giúp giảm vòng tua động cơ ở tốc độ cao. Cấu tạo hộp số sàn 6 cấp phức tạp hơn, nhiều bánh răng hơn, nhưng mang lại khả năng tăng tốc tốt và tiết kiệm xăng hơn khi chạy đường trường.

Nên thay dầu hộp số sàn khi nào?

Thông thường, nhà sản xuất khuyến cáo thay dầu hộp số sàn sau 50.000 km đến 80.000 km hoặc theo hướng dẫn trong sách hướng dẫn xe. Nếu xe thường xuyên chở nặng hoặc off-road, nên thay sớm hơn. Dầu kém chất lượng hoặc thiếu dầu sẽ làm mài mòn nhanh các bộ phận trong cấu tạo hộp số sàn.

Hộp số sàn có thể sửa chữa được không hay phải thay mới?

Hoàn toàn có thể sửa chữa. Đa số các hỏng hóc như mòn bộ đồng tốc, mẻ răng, hư phớt hoặc mòn ổ bi đều có thể thay thế từng phần. Tuy nhiên, nếu hộp số bị vỡ vỏ hoặc biến dạng trục do tai nạn, thay mới là giải pháp tối ưu.

Làm thế nào để nhận biết bộ đồng tốc bị hỏng?

Triệu chứng rõ nhất là khi sang số bạn nghe tiếng rít kim loại, cảm giác cần số bị gằn, khó vào hoặc khó ra số. Đặc biệt là khi chuyển từ số 1 sang số 2 hoặc số 3 sang số 4. Tiếng kêu lạnh lúc mới nổ máy cũng có thể là dấu hiệu của đồng tốc mòn.

Kết luận

Cấu tạo hộp số sàn không quá phức tạp nếu bạn hiểu từng bộ phận và chức năng của chúng. Từ các trục, bánh răng, bộ đồng tốc cho đến cơ cấu sang số, tất cả tạo nên một hệ thống truyền động đáng tin cậy, cho phép người lái chủ động tối đa. Việc nắm vững cấu tạo hộp số sàn giúp bạn vận hành xe bền bỉ hơn, tiết kiệm hơn và dễ dàng nhận biết sớm các vấn đề. Dù công nghệ hộp số tự động ngày càng phát triển, hộp số sàn vẫn giữ vững vị thế trong lòng những người yêu lái xe chân thực, và việc hiểu rõ nó là kỹ năng không thể thiếu cho bất kỳ tài xế nào.
