Trục khuỷu là một trong những chi tiết máy quan trọng nhất trong động cơ đốt trong. Nó đảm nhận nhiệm vụ biến đổi chuyển động tịnh tiến của piston thành chuyển động quay, từ đó truyền công suất ra ngoài để vận hành xe cộ, máy móc. Hiểu rõ trục khuỷu là gì không chỉ giúp bạn nắm bắt nguyên lý hoạt động cốt lõi của động cơ mà còn hỗ trợ trong việc bảo dưỡng, sửa chữa và tối ưu hiệu suất vận hành. Bài viết này sẽ cung cấp kiến thức toàn diện về trục khuỷu, từ cấu tạo, phân loại đến các ứng dụng thực tế và những sai lầm thường gặp khi sử dụng.

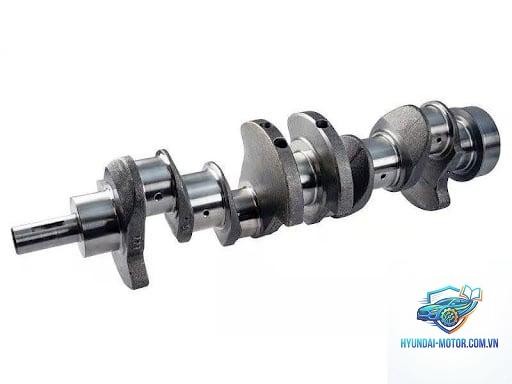

Trục khuỷu (crankshaft) là một bộ phận cơ khí hình trục dài, có các cổ trục và chốt khuỷu bố trí lệch tâm. Nó nhận lực từ thanh truyền (biên) thông qua chốt khuỷu, chuyển hóa thành mô-men xoắn để dẫn động các hệ thống truyền lực. Trong động cơ 4 kỳ, mỗi vòng quay của trục khuỷu tương ứng với hai hành trình của piston (nén và sinh công), và với động cơ 2 kỳ là một hành trình.
Trong hệ thống truyền động, trục khuỷu còn đóng vai trò dẫn động các bộ phận phụ trợ như bơm dầu máy, bơm nước làm mát, máy phát điện và trục cam thông qua dây đai hoặc xích. Không có trục khuỷu, năng lượng từ quá trình đốt cháy nhiên liệu chỉ dừng lại ở chuyển động tịnh tiến và không thể khai thác để làm quay bánh xe hay máy móc.

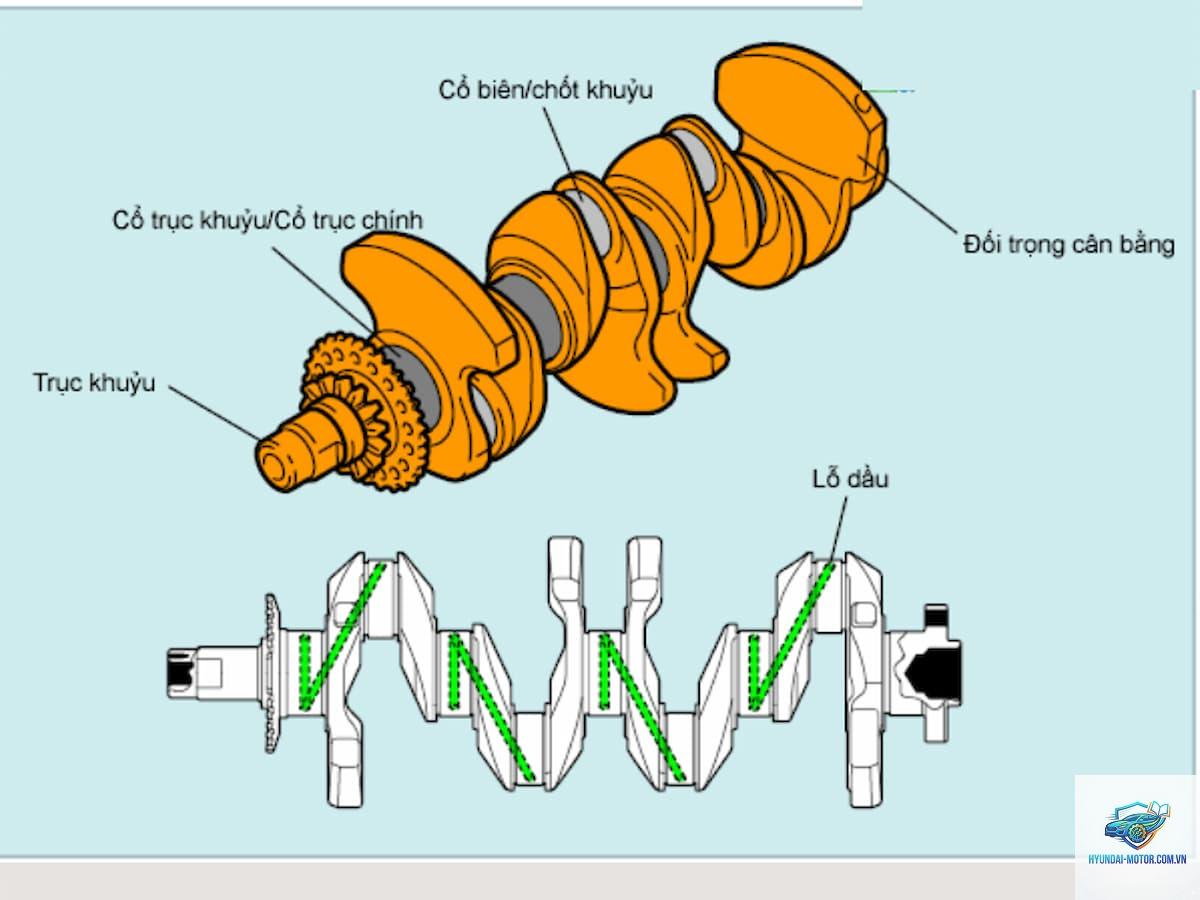

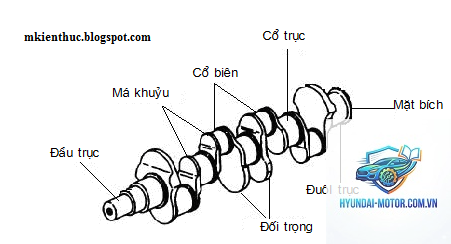

Cấu tạo chi tiết của trục khuỷu
Trục khuỷu gồm các phần chính sau:
Đầu trục khuỷu: phần nối với bánh đà hoặc puli dẫn động, thường có then hoa hoặc lỗ ren để cố định.
Cổ trục chính: bề mặt trụ tròn quay trên các bạc hoặc ổ bi trong thân máy, tập trung tải trọng và duy trì độ đồng tâm.
Chốt khuỷu: lệch tâm so với cổ trục chính, nơi gắn đầu to của thanh truyền. Số lượng chốt khuỷu bằng số xylanh.
Má khuỷu: phần nối giữa cổ trục chính và chốt khuỷu, thường có đối trọng để cân bằng lực quán tính.
Đối trọng: được gia công hoặc đúc liền khối với má khuỷu, giúp giảm rung động và mô-men lật.
Đuôi trục khuỷu: phần cuối thường có mặt bích để bắt bánh đà, truyền mô-men ra hộp số.
Vật liệu chế tạo trục khuỷu chủ yếu là thép hợp kim (40Cr, 42CrMo4) hoặc gang cầu (GJS-600-3) do yêu cầu độ bền cao, chịu mỏi tốt và khả năng chịu mài mòn. Động cơ hiệu suất cao thường dùng trục khuỷu rèn (forged) thay vì đúc.
Nguyên lý hoạt động của trục khuỷu

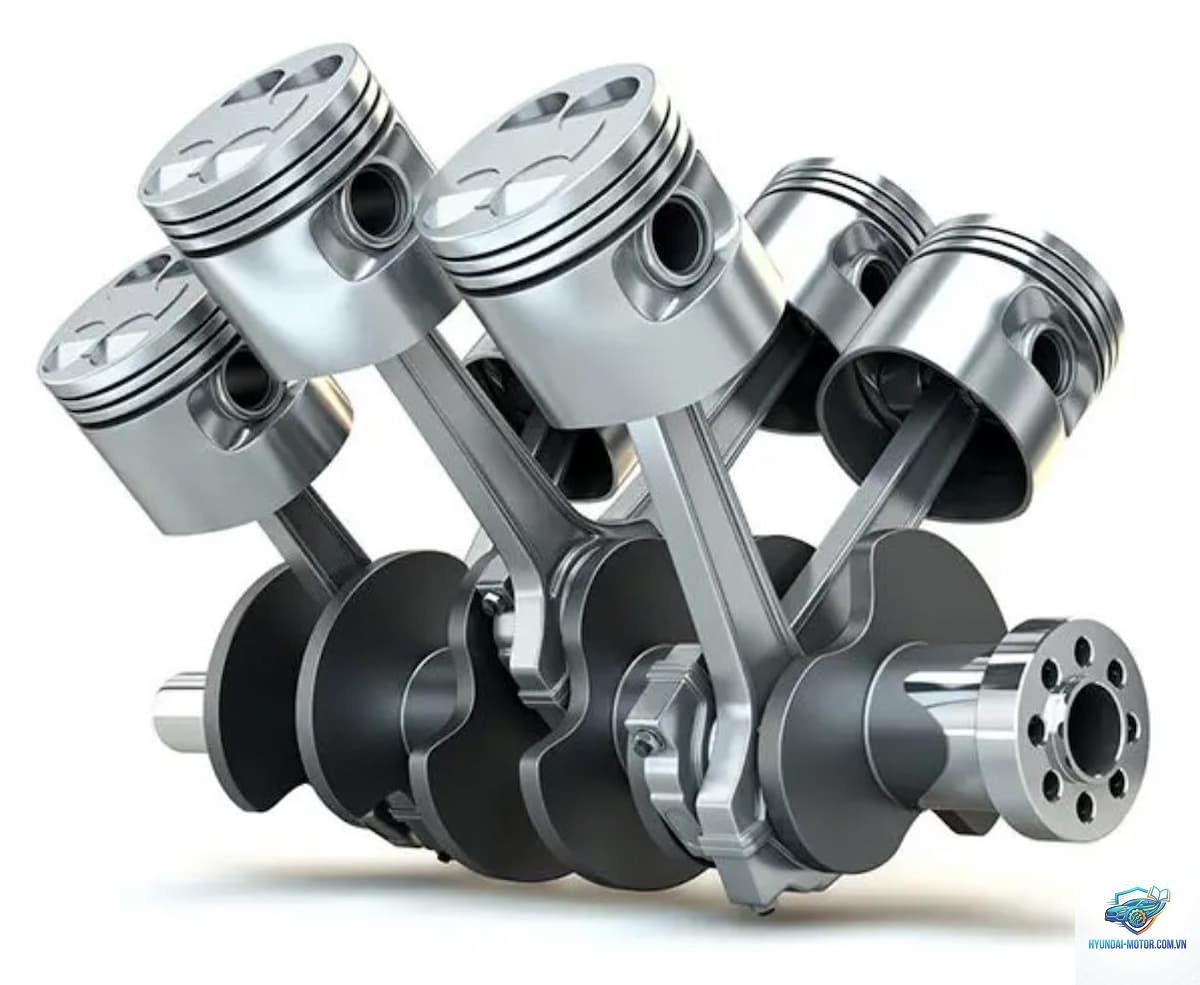

Khi nhiên liệu cháy trong xylanh, piston bị đẩy đi xuống, lực này truyền qua thanh truyền đến chốt khuỷu. Do chốt khuỷu lệch tâm so với tâm quay của trục chính, lực tác dụng tạo ra mô-men quay làm trục khuỷu xoay. Cơ cấu trục khuỷu – thanh truyền – piston chính là bộ biến đổi chuyển động cơ bản nhất trong kỹ thuật cơ khí động lực.
Trong động cơ, chuyển động quay của trục khuỷu cần được duy trì ổn định nhờ bánh đà tích trữ động năng. Các chi tiết như bạc lót, vòng bi đảm bảo ma sát thấp và tuổi thọ cao. Dầu bôi trơn luôn phải được cung cấp đầy đủ tới các cổ và chốt để tránh bó kẹt hoặc mài mòn nhanh.
Điểm chết trên và điểm chết dưới
Trong hành trình của piston, có hai vị trí đặc biệt gắn liền với trục khuỷu:
Điểm chết trên (TDC): khi piston ở vị trí cao nhất, góc quay trục khuỷu là 0° hoặc 360°. Tại đây thể tích buồng cháy nhỏ nhất.
Điểm chết dưới (BDC): khi piston ở vị trí thấp nhất, góc quay trục khuỷu là 180°. Tại đây thể tích xylanh lớn nhất.
Khoảng cách giữa TDC và BDC gọi là hành trình piston, liên quan trực tiếp đến bán kính khuỷu (R). Công thức: hành trình S = 2R.
Phân loại trục khuỷu
Trục khuỷu được phân loại theo nhiều tiêu chí khác nhau.
Đường kính chốt khuỷu: xác định lực tác động lên bạc biên.
Bán kính khuỷu: quyết định hành trình piston và mô-men xoắn.
Độ lệch tâm: khoảng cách từ tâm chốt khuỷu đến tâm trục chính, thường bằng một nửa hành trình.
Độ côn và độ ôvan: dung sai gia công tối đa để đảm bảo lắp ghép.
Độ cứng và độ bền mỏi: kiểm tra bằng siêu âm, từ tính để phát hiện nứt.
Động cơ Diesel thường có trục khuỷu lớn hơn động cơ xăng do áp suất nén và đốt cao hơn.
Lợi ích và hạn chế của trục khuỷu trong thiết kế động cơ
Lợi ích
Chuyển đổi chuyển động hiệu quả: tỉ số truyền động cơ bản 1:1 giữa chuyển động tịnh tiến và quay.
Cấu tạo đơn giản, dễ gia công và thay thế.
Có thể kết hợp với nhiều loại thanh truyền và piston khác nhau.
Đối trọng giúp giảm rung động, tăng độ êm dịu.
Chịu được tải trọng xung kích lớn từ quá trình cháy.
Hạn chế
Gây ra mô-men xoắn dao động, cần bánh đà để ổn định.
Kích thước lớn ở động cơ nhiều xylanh, làm tăng chiều dài máy.
Khó cân bằng hoàn toàn dẫn đến rung động còn sót.
Chi phí chế tạo cao nếu yêu cầu độ chính xác và độ bền cực cao.
Ứng dụng thực tế của trục khuỷu trong các lĩnh vực
Trục khuỷu không chỉ có trong động cơ ô tô mà còn xuất hiện ở nhiều lĩnh vực:
Ô tô và xe máy: động cơ đốt trong dùng xăng hoặc Diesel.
Máy nông nghiệp: máy kéo, máy bơm nước, máy cày.
Tàu thủy: động cơ Diesel cỡ lớn, có trục khuỷu dài tới vài mét.
Máy phát điện: động cơ tĩnh tại chạy dầu hoặc gas.
Máy nén khí: chuyển động quay của trục khuỷu dẫn động piston nén khí.
Xe đạp: cơ cấu trục khuỷu dùng trong pedal, dù khác biệt nhưng cùng nguyên lý.
Sai lầm thường gặp khi sử dụng và bảo dưỡng trục khuỷu
Nhiều kỹ thuật viên và người dùng mắc phải những lỗi cơ bản:
Không kiểm tra độ mòn cổ trục khi thay bạc lót, dẫn đến khe hở quá lớn, giảm áp suất dầu.
Siết bulông nắp biên không đúng lực làm biến dạng ổ biên, gây mòn lệch chốt khuỷu.
Sử dụng dầu bôi trơn không đúng cấp độ nhớt, khiến màng dầu không đủ dày.
Can thiệp làm nhẹ trục khuỷu khoét bỏ đối trọng, gây mất cân bằng, tăng rung động và nguy cơ gãy.
Không cân chỉnh lại trục khuỷu sau khi hàn hoặc sửa chữa, làm sai lệch tâm, hỏng bạc.
Lưu ý quan trọng khi thay thế hoặc sửa chữa trục khuỷu
Khi bảo dưỡng hoặc sửa chữa động cơ, cần tuân thủ các nguyên tắc sau:
Luôn kiểm tra độ thẳng và độ đồng tâm của trục khuỷu bằng đồng hồ so.
Mài lại cổ trục và chốt khuỷu nếu phát hiện mòn quá giới hạn cho phép.
Thay bạc lót mới có kích thước tương ứng sau khi mài, đảm bảo khe hở dầu đúng tiêu chuẩn hãng.
Cân bằng động trục khuỷu sau khi thay đổi khối lượng bất kỳ.
Siết bulông nắp chính và nắp biên bằng cờ lê lực, tuân thủ mô-men siết và trình tự quy định.
Không dùng trục khuỷu đã qua sửa chữa nhiều lần vì có thể giảm độ bền mỏi.
Câu hỏi thường gặp về trục khuỷu
Trục khuỷu có thể bị gãy không? Nguyên nhân là gì?
Trục khuỷu có thể bị gãy do mỏi, tải quá tải, thiếu dầu bôi trơn, hoặc lỗi chế tạo như nứt nguội, lẫn tạp chất. Khi gãy, động cơ sẽ phát ra tiếng gõ mạnh, mất áp suất dầu và thường phải đại tu toàn bộ.
Trục khuỷu và trục cam có gì khác nhau?
Trục khuỷu biến chuyển động tịnh tiến thành quay, quay với tốc độ gấp đôi trục cam trong động cơ 4 kỳ. Trục cam có nhiệm vụ điều khiển van nạp/xả. Chúng được kết nối với nhau bằng bộ truyền động xích hoặc dây đai.
Tuổi thọ trung bình của trục khuỷu là bao lâu?
Tuổi thọ phụ thuộc vào chế độ vận hành, bảo dưỡng và chất lượng chế tạo. Trong điều kiện bình thường, trục khuỷu có thể hoạt động trên 200.000–500.000 km đối với ô tô, và hàng ngàn giờ đối với máy phát điện. Bạc lót thường phải thay sớm hơn.
Có thể làm nhẹ trục khuỷu để tăng vòng tua không?
Việc khoan bớt đối trọng hoặc mài nhỏ má khuỷu có thể giúp động cơ tăng tốc nhanh hơn nhưng tiềm ẩn nguy cơ mất cân bằng, giảm độ bền mỏi và gây rung. Chỉ nên thực hiện bởi chuyên gia và kèm cân bằng động.
Dấu hiệu nhận biết trục khuỷu bị mòn?
Các triệu chứng gồm: tiếng gõ lục cục từ dưới động cơ, đèn báo áp suất dầu nhấp nháy, rung động bất thường khi tăng ga, giảm công suất và tiêu hao nhiên liệu cao.
Kết luận
Trục khuỷu là linh hồn của mọi động cơ đốt trong, biến năng lượng cháy thành chuyển động quay hữu ích. Nắm vững kiến thức về cấu tạo, nguyên lý, phân loại và bảo dưỡng trục khuỷu giúp bạn vận hành động cơ hiệu quả, kéo dài tuổi thọ và tránh những hỏng hóc tốn kém. Dù bạn kỹ thuật viên hay chủ xe, việc hiểu rõ trục khuỷu là gì sẽ nâng cao khả năng chẩn đoán và xử lý sự cố ngay từ đầu. Hãy luôn kiểm tra định kỳ và sử dụng linh kiện chất lượng để đảm bảo trục khuỷu hoạt động bền bỉ suốt vòng đời động cơ.
