Trục các đăng là một trong những bộ phận quan trọng trong hệ thống truyền động của ô tô, đặc biệt là các dòng xe có cầu sau chủ động hoặc xe tải. Nhiều người sử dụng xe thường chỉ biết đến động cơ, hộp số mà ít khi để ý đến bộ phận này cho đến khi gặp sự cố. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về trục các đăng, từ khái niệm cơ bản đến các vấn đề kỹ thuật chuyên sâu, giúp bạn hiểu rõ hơn về vai trò và cách bảo dưỡng bộ phận này.

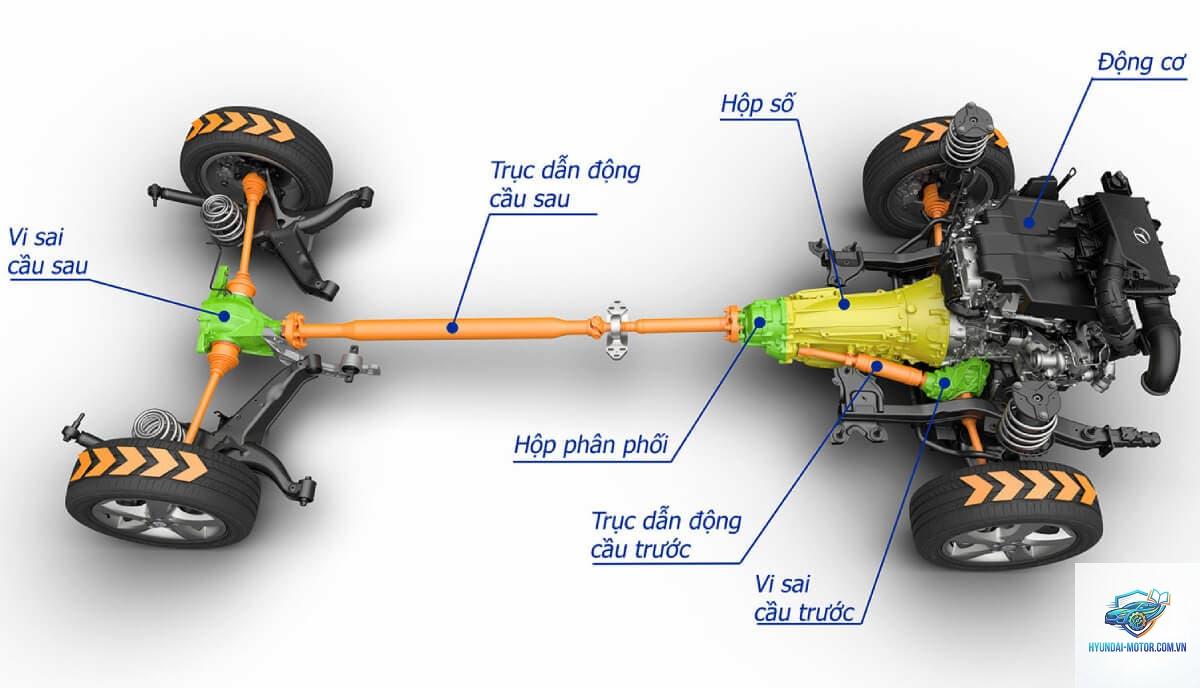

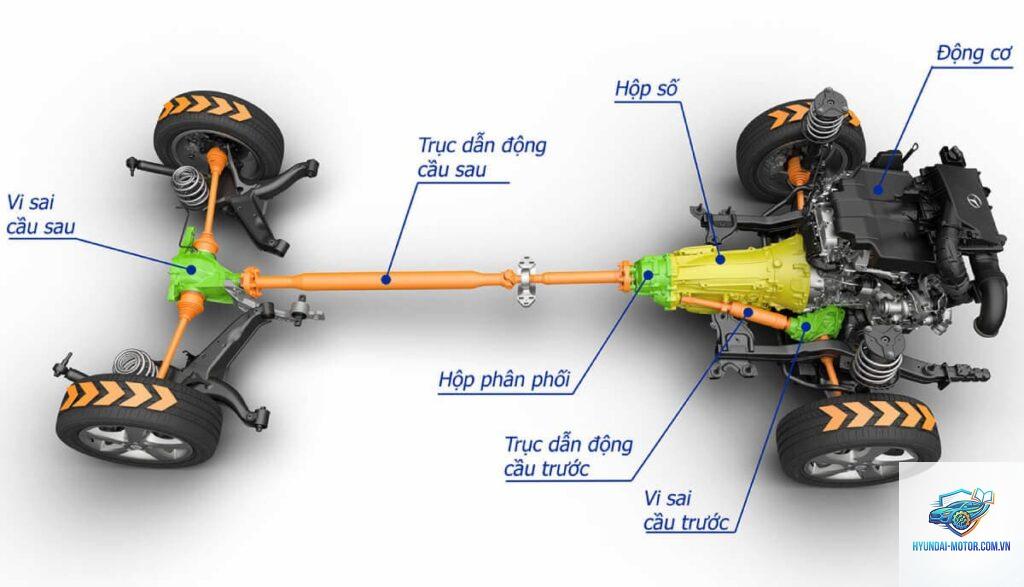

Trục các đăng (drive shaft) là một bộ phận cơ khí có dạng hình ống hoặc đặc, có nhiệm vụ truyền mô-men xoắn từ hộp số đến cầu chủ động hoặc từ động cơ đến các bộ phận khác trong hệ thống truyền lực. Trên các loại xe có khoảng cách giữa hộp số và cầu xe lớn, trục các đăng đóng vai trò như một cầu nối linh hoạt, cho phép truyền lực một cách ổn định ngay cả khi các bộ phận này không nằm trên cùng một đường thẳng.
Về mặt kỹ thuật, trục các đăng được thiết kế để chịu được lực xoắn lớn, tốc độ quay cao và có khả năng thay đổi góc làm việc linh hoạt. Khác với các trục truyền động thông thường, trục các đăng thường được trang bị các khớp nối đặc biệt gọi là khớp các đăng (universal joint) để bù trừ cho sự thay đổi góc giữa các bộ phận khi xe di chuyển trên địa hình không bằng phẳng.
Cấu tạo chi tiết của trục các đăng

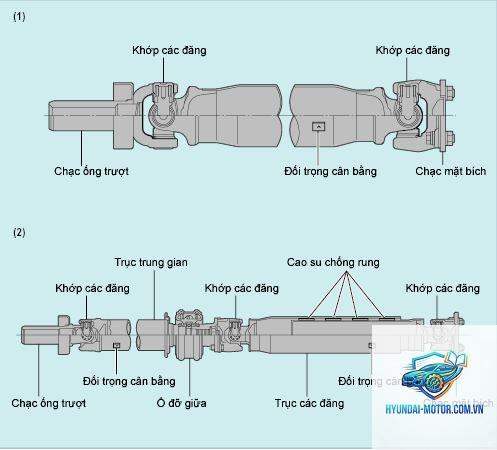

Để hiểu rõ hơn trục các đăng là gì, chúng ta cần phân tích cấu tạo của nó. Một trục các đăng hoàn chỉnh bao gồm nhiều thành phần khác nhau, mỗi bộ phận đều có chức năng riêng biệt.
Ống trục chính

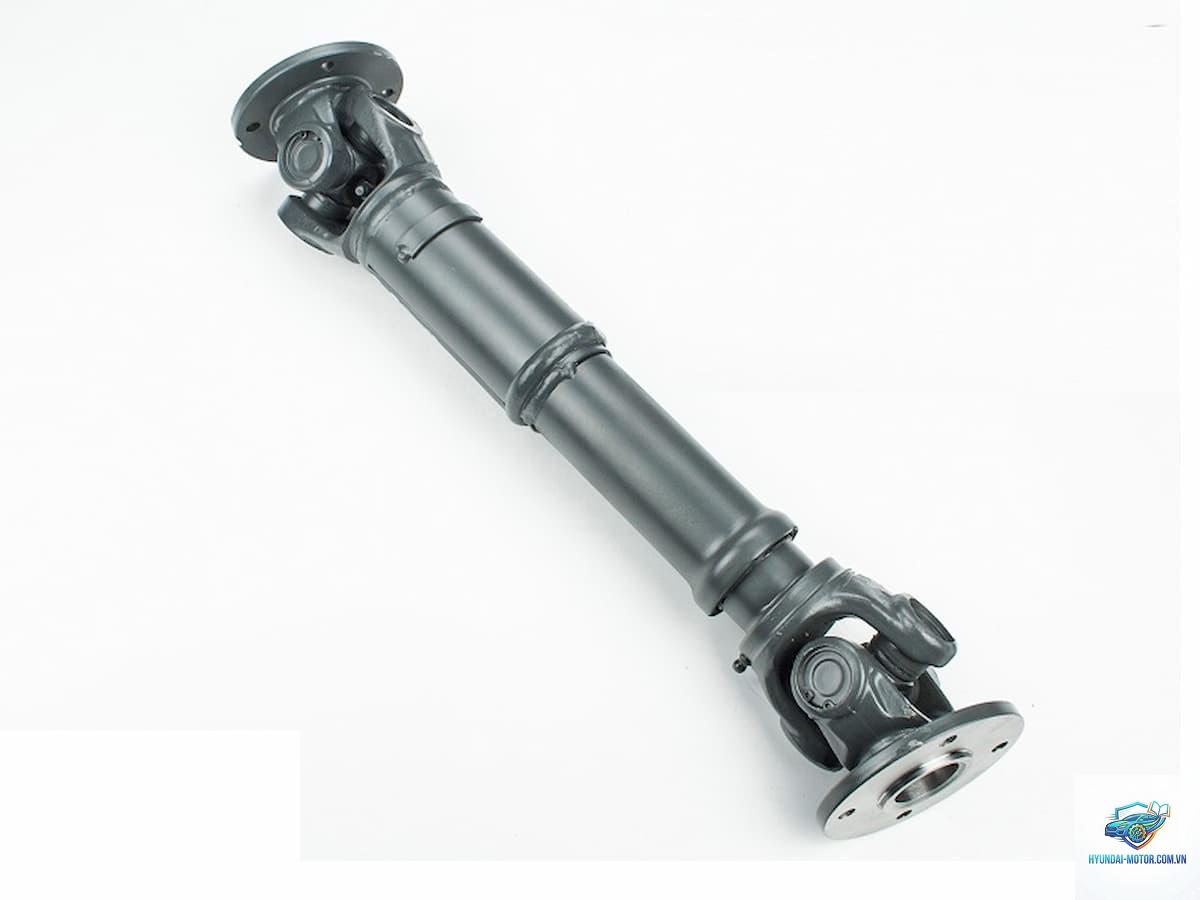

Đây là phần thân chính của trục các đăng, thường được chế tạo từ thép ống hoặc hợp kim nhôm. Ống trục có nhiệm vụ dẫn truyền mô-men xoắn từ đầu này sang đầu kia. Vật liệu chế tạo ống trục phải có độ bền cao, khả năng chống xoắn tốt và trọng lượng nhẹ để giảm tải trọng không được treo.
Khớp các đăng (Universal Joint)

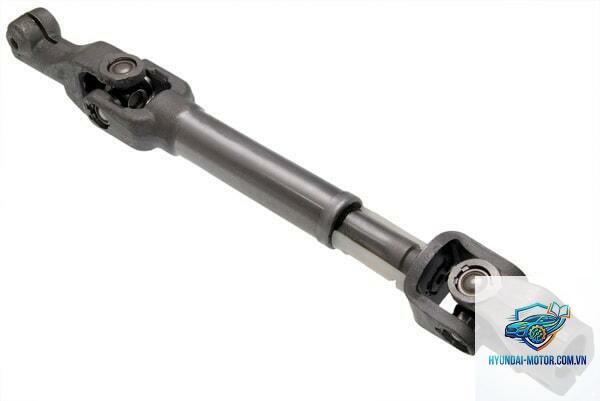

Khớp các đăng là bộ phận liên kết giữa các đoạn trục hoặc giữa trục với hộp số, cầu xe. Cấu tạo của khớp gồm một khung chữ thập (spider) với bốn đầu trục nhỏ gắn các ổ bi kim. Khớp này cho phép trục có thể xoay và thay đổi góc lên đến 15-20 độ mà vẫn truyền lực hiệu quả.
Ổ đỡ trung gian (Center Bearing)
Đối với những xe có khoảng cách giữa hộp số và cầu sau lớn, trục các đăng thường được chia thành hai hoặc ba đoạn. Ổ đỡ trung gian được đặt giữa các đoạn trục để giảm độ võng và dao động, giúp trục quay êm hơn. Ổ đỡ này thường có vỏ cao su để hấp thụ rung động.
Mặt bích và bu lông
Các đầu trục được kết nối với hộp số và cầu xe thông qua mặt bích và hệ thống bu lông. Các bu lông này phải được siết chặt theo đúng mô-men lực quy định để đảm bảo an toàn và độ bền.
Phân loại trục các đăng phổ biến hiện nay
Trên thị trường ô tô hiện nay, trục các đăng được phân loại dựa trên nhiều tiêu chí khác nhau. Việc hiểu rõ các loại trục các đăng giúp bạn lựa chọn và bảo dưỡng phù hợp với từng dòng xe.
Phân loại theo cấu trúc
Trục các đăng một đoạn: Thường dùng cho xe có chiều dài cơ sở ngắn, khoảng cách từ hộp số đến cầu xe nhỏ. Loại này đơn giản, nhẹ và ít bảo dưỡng.
Trục các đăng nhiều đoạn: Dùng cho xe tải, xe ben, xe khách có khoảng cách lớn. Thường có 2 hoặc 3 đoạn nối với nhau bằng ổ đỡ trung gian, giúp giảm rung động và tăng tuổi thọ.
Phân loại theo số lượng khớp
Trục có một khớp các đăng: Dùng trong các hệ thống đơn giản, góc làm việc nhỏ.
Trục có hai khớp các đăng: Phổ biến nhất, cho phép góc làm việc lớn hơn và truyền lực ổn định.
Trục có ba khớp trở lên: Dùng trong các hệ thống phức tạp như xe địa hình, xe quân sự.
Bảng so sánh các loại trục các đăng
Loại trục
Ưu điểm
Nhược điểm
Ứng dụng
Trục một đoạn
Đơn giản, nhẹ, chi phí thấp
Không phù hợp xe dài, dễ rung
Xe con, xe bán tải nhỏ
Trục hai đoạn
Cân bằng tốt, giảm rung
Cồng kềnh hơn, cần bảo dưỡng ổ đỡ
Xe tải nhẹ, xe SUV
Trục ba đoạn
Chịu tải lớn, vận hành êm
Phức tạp, chi phí cao
Xe tải nặng, xe khách
Nguyên lý hoạt động của trục các đăng

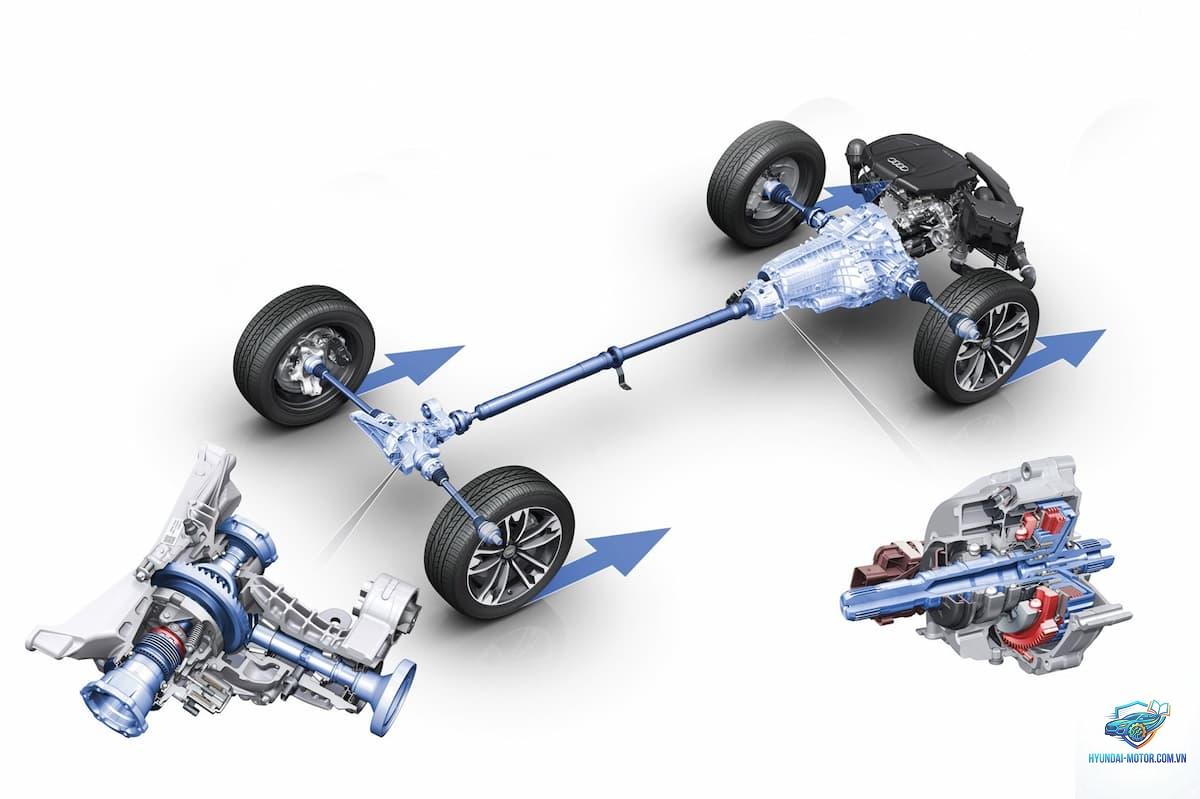

Khi động cơ hoạt động, mô-men xoắn được tạo ra từ piston và truyền qua hộp số. Hộp số có nhiệm vụ thay đổi tỷ số truyền và sau đó truyền lực xuống trục các đăng. Trục các đăng lúc này quay với tốc độ tương ứng với tốc độ của hộp số và truyền mô-men xoắn đến cầu chủ động.
Điểm đặc biệt trong nguyên lý hoạt động của trục các đăng là khả năng làm việc ở các góc khác nhau. Nhờ các khớp các đăng, trục có thể truyền lực ngay cả khi hộp số và cầu xe không đồng trục. Khi xe chạy qua ổ gà hoặc địa hình gồ ghề, góc giữa các bộ phận thay đổi liên tục nhưng trục vẫn đảm bảo truyền lực ổn định.
Vai trò của trục các đăng trong hệ thống truyền động
Trục các đăng không chỉ đơn thuần là một ống thép, nó đảm nhận nhiều vai trò quan trọng trong vận hành xe.
Bù trừ sự lệch trục: Cho phép truyền lực khi các bộ phận không thẳng hàng do tải trọng hoặc địa hình thay đổi.
Giảm rung động: Thiết kế với các khớp và ổ đỡ giúp hấp thụ dao động, mang lại sự êm ái khi vận hành.
Chịu tải trọng động: Chịu được lực xoắn lớn và tốc độ quay cao trong thời gian dài.
Dấu hiệu nhận biết trục các đăng bị hư hỏng
Việc nhận biết sớm các dấu hiệu hư hỏng của trục các đăng giúp bạn tránh được những hỏng hóc nghiêm trọng và tốn kém. Tiếng ồn thường rõ nhất khi xe bắt đầu di chuyển hoặc khi chuyển số.
Rung lắc vô lăng hoặc sàn xe
Khi trục các đăng bị lệch hoặc mất cân bằng, bạn sẽ cảm nhận được rung động mạnh ở vô lăng hoặc sàn xe, đặc biệt ở tốc độ cao từ 60-80 km/h. Rung động này tăng dần theo tốc độ và có thể làm giảm độ bám đường.
Tiếng rít kim loại khi quay đầu
Khớp các đăng bị khô dầu mỡ sẽ phát ra tiếng rít chói tai khi bạn đánh lái hoặc khi xe chạy qua đường vòng. Đây là dấu hiệu cho thấy cần bảo dưỡng hoặc thay thế ngay.
Dầu nhờn rò rỉ ở khu vực trục
Nếu phát hiện vết dầu loang dưới gầm xe, gần khu vực trục các đăng, có thể các phớt dầu đã bị hỏng. Dầu rò rỉ sẽ làm giảm khả năng bôi trơn, dẫn đến mài mòn nhanh chóng.
Nguyên nhân gây hư hỏng trục các đăng
Có nhiều nguyên nhân dẫn đến hư hỏng trục các đăng, trong đó phổ biến nhất là:
Thiếu bảo dưỡng định kỳ: Không tra dầu mỡ cho các khớp các đăng đúng hạn làm tăng ma sát và mài mòn.
Va đập mạnh: Xe chạy qua ổ gà lớn, leo lề cao hoặc tai nạn có thể làm cong vênh trục.
Quá tải: Chở hàng vượt tải trọng cho phép làm trục chịu áp lực lớn hơn thiết kế.
Tuổi thọ tự nhiên: Sau một thời gian dài sử dụng, các khớp và ổ bi sẽ bị mòn tự nhiên.
Lỗi lắp đặt: Lắp trục không đúng góc hoặc siết bu lông không đủ lực gây ra mất cân bằng.
Hướng dẫn bảo dưỡng trục các đăng đúng cách
Để kéo dài tuổi thọ của trục các đăng, bạn nên thực hiện bảo dưỡng định kỳ theo các bước sau:
Kiểm tra khớp các đăng: Mỗi 10.000 km hoặc 6 tháng, nâng xe lên và kiểm tra độ rơ của các khớp. Dùng tay vặn thử các khớp, nếu thấy rơ quá nhiều cần thay thế.
Tra dầu mỡ: Sử dụng súng bơm mỡ chuyên dụng để bơm mỡ vào các vú mỡ trên khớp các đăng. Lượng mỡ vừa đủ, không quá nhiều gây áp suất làm bung phớt.
Kiểm tra ổ đỡ trung gian: Kiểm tra cao su giảm chấn có bị nứt hay không, ổ bi có bị kêu không. Nếu phát hiện hư hỏng, thay thế ngay.
Cân bằng trục: Nếu có rung động bất thường, nên mang xe đến gara để kiểm tra và cân bằng lại trục các đăng.
Siết chặt bu lông: Kiểm tra và siết lại các bu lông mặt bích theo đúng mô-men lực quy định trong sách hướng dẫn sử dụng.
Sai lầm thường gặp khi sử dụng và bảo dưỡng trục các đăng
Nhiều tài xế mắc phải những sai lầm phổ biến dẫn đến hỏng hóc nhanh chóng.
Sử dụng mỡ không đúng chủng loại: Không phải loại mỡ nào cũng dùng được cho khớp các đăng. Cần dùng mỡ chuyên dụng chịu nhiệt và áp lực cao.
Tự ý sửa chữa không đúng kỹ thuật: Tháo trục ra mà không đánh dấu vị trí lắp có thể làm mất cân bằng, gây rung động.
Chở quá tải thường xuyên: Vượt quá tải trọng thiết kế làm trục bị cong vênh và khớp nhanh mòn.
Không kiểm tra sau khi va chạm: Sau khi xe va phải ổ gà lớn hoặc tai nạn nhẹ, cần kiểm tra trục các đăng ngay dù chưa có dấu hiệu bất thường.
Khi nào cần thay thế trục các đăng?
Không phải lúc nào hư hỏng cũng có thể sửa chữa.
Khớp các đăng bị mòn quá mức: Khe hở giữa các bộ phận lớn hơn 0,5 mm.
Trục bị nứt, mẻ: Nguy cơ gãy đột ngột rất cao.
Đã sửa chữa nhiều lần nhưng vẫn gặp vấn đề: Thay mới sẽ tiết kiệm hơn về lâu dài.
Xe đã chạy quá 200.000 km: Tuổi thọ trung bình của trục các đăng là từ 150.000 đến 200.000 km, sau đó nên thay thế để phòng ngừa.
Chi phí sửa chữa và thay thế trục các đăng
Chi phí sửa chữa trục các đăng phụ thuộc vào loại xe, mức độ hư hỏng và địa chỉ sửa chữa. Nên chọn gara uy tín có chuyên môn về hệ thống truyền động để đảm bảo chất lượng.
So sánh trục các đăng với các loại trục truyền động khác
Trong ngành công nghiệp ô tô, không chỉ có trục các đăng mà còn nhiều loại trục truyền động khác. Bảng so sánh dưới đây giúp bạn phân biệt:
Loại trục
Đặc điểm chính
Phạm vi ứng dụng
Trục các đăng
Có khớp nối linh hoạt, chịu góc lớn
Xe cầu sau, xe tải, xe địa hình
Trục bán trục
Liền khối, không có khớp
Xe cầu trước, xe dẫn động cầu
Trục cardan
Tương tự trục các đăng nhưng nhỏ hơn
Máy nông nghiệp, thiết bị công nghiệp
Trục dẫn động CV
Dùng khớp CV, góc làm việc rất lớn
Xe dẫn động cầu trước
Lưu ý quan trọng khi làm việc với trục các đăng
Nếu bạn có ý định tự bảo dưỡng hoặc kiểm tra trục các đăng, hãy ghi nhớ những điều sau:
Luôn kích xe an toàn và dùng giá đỡ trước khi làm việc dưới gầm xe.
Đánh dấu vị trí lắp của các mặt bích trước khi tháo để đảm bảo cân bằng.
Sử dụng dụng cụ đo lực chính xác khi siết bu lông.
Không tự ý thay đổi chiều dài hoặc kết cấu trục.
Kiểm tra kỹ các khớp sau khi bảo dưỡng bằng cách quay thử trục.
Câu hỏi thường gặp về trục các đăng
Trục các đăng có thể tự sửa tại nhà được không?
Các công việc đơn giản như tra mỡ khớp hoặc kiểm tra độ rơ có thể tự làm tại nhà nếu có dụng cụ và kiến thức cơ bản. Tuy nhiên, các công việc phức tạp như thay thế khớp, cân bằng trục nên được thực hiện tại gara chuyên nghiệp để đảm bảo an toàn.
Bao lâu thì nên bảo dưỡng trục các đăng một lần?
Theo khuyến cáo của các nhà sản xuất, nên bảo dưỡng trục các đăng sau mỗi 10.000 km hoặc 6 tháng, tùy điều kiện nào đến trước. Đối với xe chạy trong điều kiện khắc nghiệt như đường xấu, chở nặng thường xuyên thì nên rút ngắn chu kỳ xuống còn 5.000 km.
Trục các đăng bị rung có nguy hiểm không?
Rung động ở trục các đăng không chỉ gây khó chịu mà còn tiềm ẩn nguy hiểm. Rung động mạnh có thể làm hỏng các khớp, ổ bi, thậm chí gây gãy trục khi đang chạy, dẫn đến mất kiểm soát xe. Nếu phát hiện rung lạ, cần kiểm tra ngay.
Có thể thay thế trục các đăng bằng loại khác không?
Không nên thay thế trục các đăng bằng loại khác không đúng thông số kỹ thuật của xe. Mỗi dòng xe được thiết kế với trục các đăng có chiều dài, đường kính, loại khớp phù hợp. Thay sai loại có thể gây ra hỏng hóc hệ thống truyền động và mất an toàn.
Xe dẫn động cầu trước có trục các đăng không?
Xe dẫn động cầu trước thường không có trục các đăng dài mà sử dụng trục dẫn động CV (Constant Velocity) gắn trực tiếp từ hộp số đến bánh xe. Tuy nhiên, một số xe dẫn động 4 bánh vẫn có trục các đăng ở phía sau hoặc trung tâm.
Kết luận
Trục các đăng là bộ phận không thể thiếu trong hệ thống truyền động của nhiều loại xe, đặc biệt là xe tải, xe SUV và các dòng xe cầu sau. Hiểu rõ trục các đăng là gì, cấu tạo, nguyên lý hoạt động và cách bảo dưỡng sẽ giúp bạn vận hành xe an toàn hơn, tiết kiệm chi phí sửa chữa và kéo dài tuổi thọ cho xe.
Việc phát hiện sớm các dấu hiệu bất thường như tiếng ồn, rung động hay rò rỉ dầu và đưa xe đi kiểm tra kịp thời là cách tốt nhất để tránh những hư hỏng nghiêm trọng. Hãy nhớ bảo dưỡng định kỳ theo đúng khuyến cáo và luôn sử dụng dịch vụ của những gara uy tín để đảm bảo chất lượng. Nếu bạn còn thắc mắc nào về trục các đăng, đừng ngần ngại tham khảo ý kiến của kỹ thuật viên chuyên nghiệp để được tư vấn cụ thể nhất.
