Khi nói đến lắp ráp bánh xe ô tô, đĩa phanh, mặt bích hay bất kỳ chi tiết máy nào có nhiều lỗ bu lông, thuật ngữPCD xuất hiện như một thông số bắt buộc phải biết. Vậy PCD là gì? Nó ảnh hưởng thế nào đến khả năng lắp đặt và an toàn của hệ thống? Bài viết này sẽ giải thích tường tận từ định nghĩa, công thức tính, phương pháp đo, đến ứng dụng thực tế và các sai lầm thường gặp. Tất cả được trình bày rõ ràng, có ví dụ và bảng so sánh để bạn dễ dàng áp dụng ngay.
PCD là viết tắt của cụm từ tiếng Anh Pitch Circle Diameter, dịch sang tiếng Việt là đường kính vòng tròn chia hoặc đường kính vòng tròn tâm bu lông. Đây là đường kính của vòng tròn tưởng tượng đi qua tất cả tâm các lỗ bu lông hoặc chốt trên một chi tiết tròn, chẳng hạn như mặt bánh xe, đĩa phanh, bích ống, puli, v.v.
Nói một cách dễ hiểu: nếu bạn đặt một bánh xe lên mặt phẳng và nối tâm của các lỗ bắt bu lông với nhau, bạn sẽ có một hình tròn. Đường kính của hình tròn đó chính là PCD. Thông số này quyết định bộ mâm (la-zăng) có vừa với trục xe hay không, bởi các lỗ trên mâm phải trùng khớp tuyệt đối với các lỗ trên moay-ơ.
Ký hiệu và cách đọc PCD
PCD thường được ghi dưới dạng số kết hợp, ví dụ: 4×100, 5×112, 6×139.7. Số đầu tiên chỉ số lượng lỗ bu lông, số thứ hai chỉ PCD tính bằng milimet. Nghĩa là:
4×100: bánh xe có 4 lỗ và PCD = 100 mm.
5×112: 5 lỗ và PCD = 112 mm.
6×139.7: 6 lỗ và PCD = 139.7 mm.

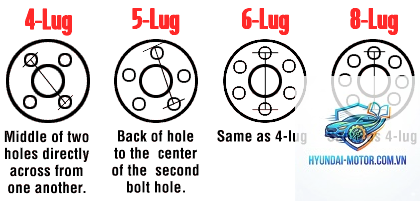

Cách tính PCD chính xác
Tùy vào số lỗ trên chi tiết, cách tính PCD có thể khác nhau. Khoảng cách đó chính là PCD. Ví dụ: nếu bạn đo từ tâm lỗ thứ nhất đến tâm lỗ đối diện thứ ba trên một mặt bích 4 lỗ, kết quả là 100 mm → PCD = 100 mm.
Trường hợp số lỗ lẻ (5 lỗ)
Không có lỗ đối diện trực tiếp. Công thức tổng quát: PCD = d / sin(180°/n), trong đó d là khoảng cách giữa tâm hai lỗ gần nhất, n là tổng số lỗ. Với 5 lỗ, sin(36°) ≈ 0.5878, nên PCD ≈ d / 0.5878. Cách khác: tra bảng hoặc dùng thước đo chuyên dụng.
Bảng tra nhanh PCD cho số lỗ thông dụng
Số lỗ (n)
Góc giữa hai lỗ kề nhau
Hệ số nhân (k) – PCD = d × k
3
120°
1.1547
4
90°
1.4142
5
72°
1.7013
6
60°
2.0000
8
45°
2.6131
Lưu ý: Đo khoảng cách d từ tâm lỗ thứ nhất đến tâm lỗ kế tiếp, nhân với hệ số k tương ứng để ra PCD.
Phân loại PCD theo ứng dụng
PCD trong ngành ô tô (mâm xe / la-zăng)
Đây là ứng dụng phổ biến nhất. Mỗi dòng xe có PCD riêng: Toyota thường dùng 5×100 hoặc 5×114.3, Honda dùng 4×100 hoặc 5×114.3, BMW dùng 5×120, Mercedes dùng 5×112. Nếu lắp mâm không đúng PCD, bạn không thể bắt chặt bu lông hoặc gây rung lắc nguy hiểm.
PCD trong đĩa phanh và trống phanh
Đĩa phanh có các lỗ định vị và lỗ bắt bu lông. PCD của đĩa phanh phải khớp với PCD trên moay-ơ. Sai số dù chỉ 1 mm cũng có thể khiến đĩa bị lệch tâm, gây mòn phanh không đều và giảm hiệu quả phanh.
PCD trong mặt bích ống và thiết bị công nghiệp
Trong hệ thống đường ống, mặt bích (flange) có lỗ bu lông được tiêu chuẩn hóa theo PCD, ví dụ ANSI 150 lb, 300 lb, hoặc DIN. Kỹ thuật viên phải kiểm tra PCD để lựa chọn bu lông và đảm bảo kết nối kín khít.
Lợi ích của việc hiểu rõ PCD
Đảm bảo lắp đặt chính xác: Tránh mua nhầm mâm, đĩa phanh, bích không vừa.
Tăng độ an toàn: Bu lông siết đều, không bị lỏng hay gãy do tải trọng lệch.
Tiết kiệm thời gian và chi phí: Không phải trả hàng, không sửa chữa do lắp sai.
Hỗ trợ bảo dưỡng dễ dàng: Biết PCD giúp chọn phụ tùng thay thế nhanh chóng.
Hạn chế và sai lầm thường gặp khi làm việc với PCD
Sai lầm 1: Nhầm lẫn giữa PCD và đường kính tâm lỗ (bore)
Nhiều người tưởng PCD là đường kính lỗ trung tâm. Thực tế, lỗ trung tâm (hub bore) là lỗ ở giữa, kích thước hoàn toàn khác. PCD chỉ đường kính vòng tròn qua các lỗ bu lông. Ví dụ: bánh xe có lỗ trung tâm 65.1 mm nhưng PCD 5×114.3 mm.
Sai lầm 2: Đo sai cách dẫn đến kết quả lệch
Đo PCD bằng thước thường dễ sai nếu không căn đúng tâm lỗ. Nên sử dụng thước cặp hoặc dưỡng đo PCD chuyên dụng để có độ chính xác 0.1 mm.
Sai lầm 3: Dùng bu lông không phù hợp với PCD
Dù PCD khớp nhưng kích thước ren, độ dày đầu bu lông, hay góc côn cũng phải phù hợp. Siết lệch lực có thể gây hỏng ren hoặc biến dạng lỗ.
Như vậy, phần lớn xe phổ thông hiện nay dùng PCD 5×114.3 hoặc 5×112. Tuy nhiên vẫn có ngoại lệ: Ford Focus đời cũ dùng 4×108, Peugeot dùng 4×108 hoặc 5×108.
Ứng dụng thực tế – Hướng dẫn đo PCD tại nhà
PCD không ảnh hưởng trực tiếp đến tốc độ, nhưng nếu lắp sai PCD, bánh xe có thể bị rung lắc ở tốc độ cao, gây mất an toàn.
Làm thế nào để biết PCD của xe mình?
Được, nhưng cần chọn phụ kiện chất lượng cao. Dùng spacer có thể làm thay đổi offset (ET) và tải trọng, cần kiểm tra kỹ với thợ chuyên nghiệp.
PCD và ET (Offset) khác nhau thế nào?
PCD là đường kính vòng tròn lỗ bu lông. ET là khoảng cách từ mặt phẳng lắp ráp đến đường tâm của mâm, ảnh hưởng đến vị trí bánh xe trong hốc bánh. Cả hai đều quan trọng khi chọn mâm.
PCD tiêu chuẩn có giá trị bao nhiêu?
Không có con số cố định. Tùy từng nhà sản xuất. Phổ biến nhất hiện nay là 100, 112, 114.3, 120 mm với 4 hoặc 5 lỗ.
Lưu ý quan trọng khi làm việc với PCD
Luôn kiểm tra PCD trước khi mua phụ tùng thay thế. Sai 1 mm cũng có thể không lắp được.
Sử dụng dụng cụ đo chính xác như thước cặp điện tử hoặc dưỡng đo PCD chuyên dụng.
Khi siết bu lông, tuân thủ mô-men siết theo khuyến cáo của nhà sản xuất để tránh biến dạng lỗ.
Nếu PCD của bánh xe không chuẩn, không cố lắp bằng cách khoan thêm lỗ – điều này cực kỳ nguy hiểm.
Trong công nghiệp, PCD của mặt bích cần được kiểm tra cùng với kích thước lỗ bu lông và áp suất làm việc.
Kết luận
PCD (Pitch Circle Diameter) là thông số kỹ thuật không thể bỏ qua trong lắp ráp cơ khí, đặc biệt là ngành ô tô. Hiểu đúng PCD giúp bạn chọn mâm xe, đĩa phanh, mặt bích phù hợp, đảm bảo an toàn vận hành và kéo dài tuổi thọ thiết bị. Qua bài viết, bạn đã nắm được định nghĩa, cách đo, bảng tra, ứng dụng thực tế và các sai lầm cần tránh. Hãy áp dụng những kiến thức này khi cần mua sắm hoặc bảo dưỡng phương tiện, máy móc của mình.
