Cùm phanh là một bộ phận cốt lõi trong hệ thống phanh của hầu hết các loại xe cơ giới hiện đại. Nói một cách dễ hiểu, cùm phanh chính là bộ phận tạo ra lực kẹp chặt lên đĩa phanh hoặc tang trống, từ đó làm giảm tốc độ hoặc dừng hẳn phương tiện. Nếu ví hệ thống phanh như trái tim của sự an toàn, thì cùm phanh đóng vai trò như những ngón tay siết chặt giúp chiếc xe dừng lại chính xác. Trong bài viết chuyên sâu này, chúng ta sẽ khám phá chi tiết từ định nghĩa, cấu tạo, nguyên lý hoạt động, phân loại, đến kinh nghiệm sử dụng và bảo dưỡng, giúp bạn hiểu rõ trọn vẹn về cùm phanh.
Cùm Phanh Là Gì? Định Nghĩa Chi Tiết Và Bản Chất Kỹ Thuật
Cùm phanh (tên tiếng Anh: Brake Caliper) là một bộ phận thủy lực có vai trò chuyển đổi áp suất dầu phanh từ xi-lanh chính thành lực cơ học để ép má phanh tiếp xúc với đĩa phanh (trong hệ thống phanh đĩa) hoặc đẩy guốc phanh vào tang trống (trong hệ thống phanh tang trống, nhưng với cấu tạo khác). Về bản chất, cùm phanh hoạt động như một chiếc kìm thủy lực: khi người lái đạp phanh, dầu phanh có áp suất cao được dẫn vào bên trong cùm, đẩy các piston di chuyển, từ đó ép má phanh vào đĩa, tạo ra ma sát và sinh ra lực hãm. Trong công nghiệp ô tô hiện nay, thuật ngữ “cùm phanh” thường được dùng để chỉ bộ phận nằm trên phanh đĩa, bao gồm các chi tiết như thân cùm, piston, phốt cao su, bu lông dẫn hướng và má phanh. Mỗi bánh xe thường có một cùm phanh, riêng các dòng xe thể thao hoặc xe hạng nặng có thể trang bị hai cùm phanh trên một bánh để tăng hiệu quả phanh.
Phân Loại Cùm Phanh: Cấu Tạo Và Đặc Điểm Khác Nhau
Cùm Phanh Cố Định (Fixed Caliper)
Loại cùm này có thân cùm được bắt cố định vào mâm xe hoặc trục bánh, và các piston nằm đối xứng hai bên đĩa phanh. Khi phanh, dầu phanh tác động lên các piston ở cả hai phía, ép má phanh từ hai phía vào đĩa. Ưu điểm nổi bật là lực phanh đều, ít bị méo má phanh, độ bền cao và hiệu suất phanh ổn định ngay cả khi phanh gấp liên tục. Cùm phanh cố định thường có từ 2 đến 4 piston hoặc nhiều hơn, được ứng dụng trên các dòng xe thể thao, xe hiệu suất cao như BMW M, Audi RS hay các xe đua.
Cùm Phanh Nổi (Floating Caliper)
Cùm phanh nổi chỉ có một hoặc hai piston nằm ở một phía của đĩa phanh, nhưng thân cùm có thể trượt trên các thanh dẫn hướng. Khi piston đẩy má phanh phía trong tiếp xúc với đĩa, lực phản ứng sẽ kéo thân cùm trượt ngược lại, ép má phanh phía ngoài vào đĩa. Kết cấu đơn giản hơn, trọng lượng nhẹ và chi phí sản xuất thấp, nhưng lực phanh có phần kém đồng đều hơn. Đây là loại phổ biến nhất trên các dòng xe phổ thông như Toyota Vios, Honda City, Hyundai Accent.
Bảng So Sánh Cùm Phanh Cố Định Và Cùm Phanh Nổi
Tiêu Chí
Cùm Phanh Cố Định
Cùm Phanh Nổi
Số lượng piston
Từ 2 đến 6 piston hoặc hơn
Thường 1 hoặc 2 piston
Khả năng phân bổ lực phanh
Rất đồng đều, ít mòn lệch
Dễ gây mòn không đều nếu trượt kém
Trọng lượng
Nặng hơn
Nhẹ hơn
Chi phí sản xuất, bảo dưỡng
Cao
Thấp hơn
Ứng dụng phổ biến
Xe thể thao, xe sang, xe tải hạng nặng
Xe phổ thông, xe gia đình, xe hạng nhẹ

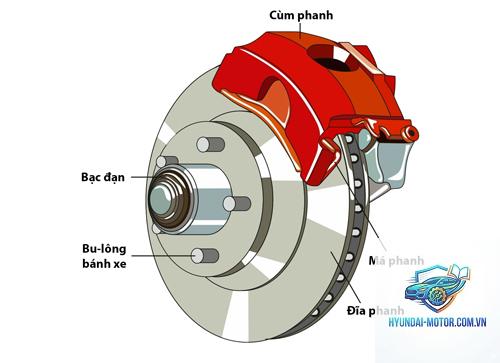

Cấu Tạo Chi Tiết Của Cùm Phanh
Mỗi cùm phanh dù thuộc loại nào cũng gồm các bộ phận chính sau:
Thân cùm (Caliper housing): Được đúc từ gang hoặc hợp kim nhôm, chịu áp lực cao, bảo vệ các chi tiết bên trong. Thân cùm còn là nơi chứa dầu phanh và dẫn dầu đến các piston.
Piston phanh (Brake piston): Là bộ phận hình trụ rỗng, thường làm bằng thép hoặc gốm, có nhiệm vụ đẩy má phanh khi nhận áp suất dầu. Piston có phốt cao su để giữ kín dầu và tự động điều chỉnh khe hở má phanh khi mòn.
Má phanh (Brake pads): Tấm ma sát được gắn vào piston hoặc giá đỡ, tiếp xúc trực tiếp với đĩa phanh. Má phanh có hai lớp: lớp đệm thép và lớp vật liệu ma sát (ceramic, bán kim loại, hữu cơ).
Bu lông dẫn hướng (Guide pins): Chỉ xuất hiện ở cùm phanh nổi, giúp thân cùm trượt dọc trục khi piston hoạt động.
Phốt cao su (Seals): Gồm phốt piston và phốt dẫn hướng, ngăn dầu phanh rò rỉ và giữ cho hệ thống luôn kín.
Ống nối và đường dầu (Hydraulic lines): Dẫn dầu phanh từ xi-lanh chính đến các cùm phanh.
Nguyên Lý Hoạt Động Của Cùm Phanh
Quá trình phanh diễn ra theo các bước sau: 1. Người lái đạp bàn đạp phanh, tác dụng lực lên xi-lanh chính.
Dầu phanh được nén, tạo ra áp suất thủy lực (thường từ 40-80 bar trong phanh nhẹ, lên đến 150 bar khi phanh gấp).
Áp suất này truyền qua đường ống đến cùm phanh ở mỗi bánh.
Dầu đẩy piston bên trong cùm di chuyển về phía đĩa phanh.
Piston ép má phanh ma sát chặt vào hai bề mặt đĩa phanh (đối với cùm cố định) hoặc ép một bên, kéo thân cùm trượt để ép bên còn lại (đối với cùm nổi).
Ma sát giữa má phanh và đĩa chuyển đổi động năng của bánh xe thành nhiệt năng, làm xe giảm tốc và dừng lại.
Khi nhả phanh, lò xo hồi vị (hoặc phốt cao su co giãn) kéo piston về vị trí ban đầu, giải phóng má phanh khỏi đĩa.
Lợi Ích Và Hạn Chế Của Hệ Thống Cùm Phanh
Lợi ích vượt trội
Hiệu quả phanh vượt trội: So với phanh tang trống, cùm phanh đĩa (caliper) cho lực phanh mạnh hơn, ít bị phai (fade) khi phanh liên tục.
Khả năng tản nhiệt tốt: Cùm phanh tiếp xúc trực tiếp với không khí, giúp giải nhiệt nhanh, duy trì hiệu suất ổn định.
Bảo dưỡng dễ dàng: Má phanh có thể thay thế mà không cần tháo cụm cùm hoàn toàn.
Phản ứng nhanh: Độ trễ thủy lực thấp, thời gian phanh gần như tức thời.
Hạn chế cần lưu ý
Chi phí cao hơn phanh tang trống: Cả linh kiện và công thay thế đều đắt đỏ hơn.
Dễ bị kẹt piston: Nếu dầu phanh nhiễm bẩn, piston có thể bị kẹt, gây mòn lệch má phanh hoặc mất phanh.
Tiếng ồn: Một số cùm phanh có thể phát ra tiếng rít nếu má phanh chất lượng thấp hoặc lắp đặt không đúng.
Yêu cầu thay dầu định kỳ: Dầu phanh hút ẩm theo thời gian, làm giảm hiệu suất và ăn mòn piston.
Ứng Dụng Thực Tế Của Cùm Phanh Trên Các Dòng Xe

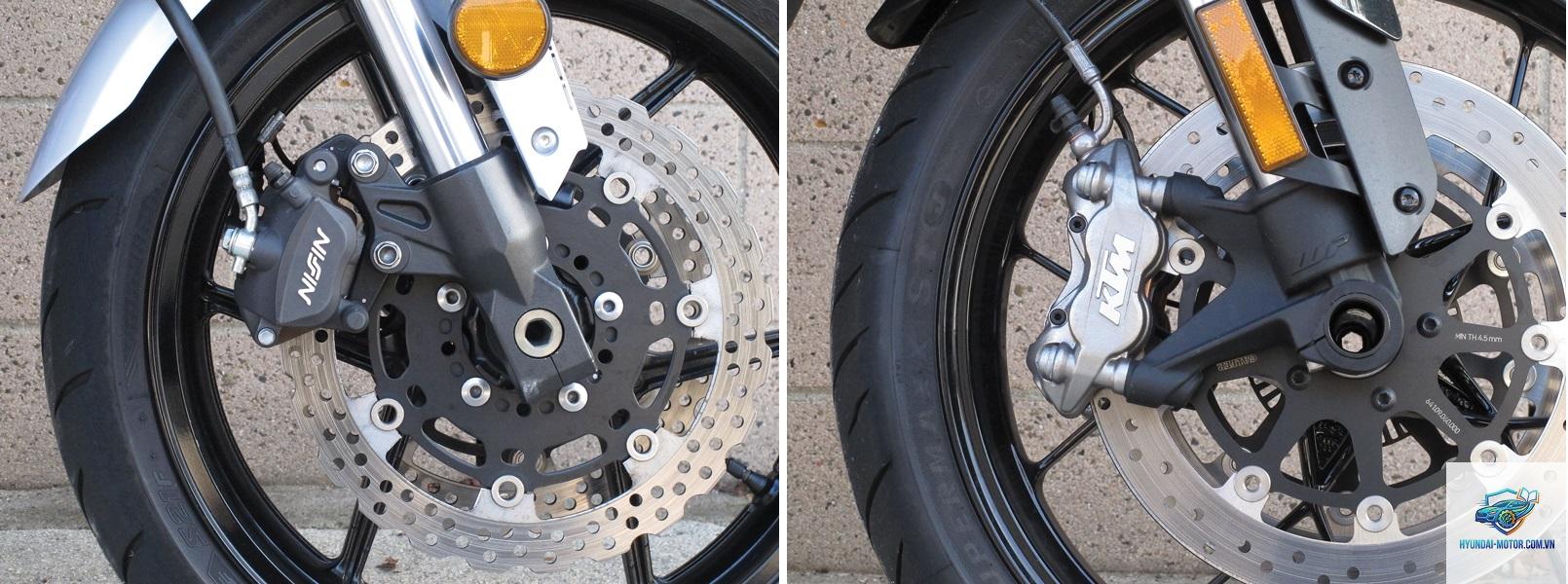

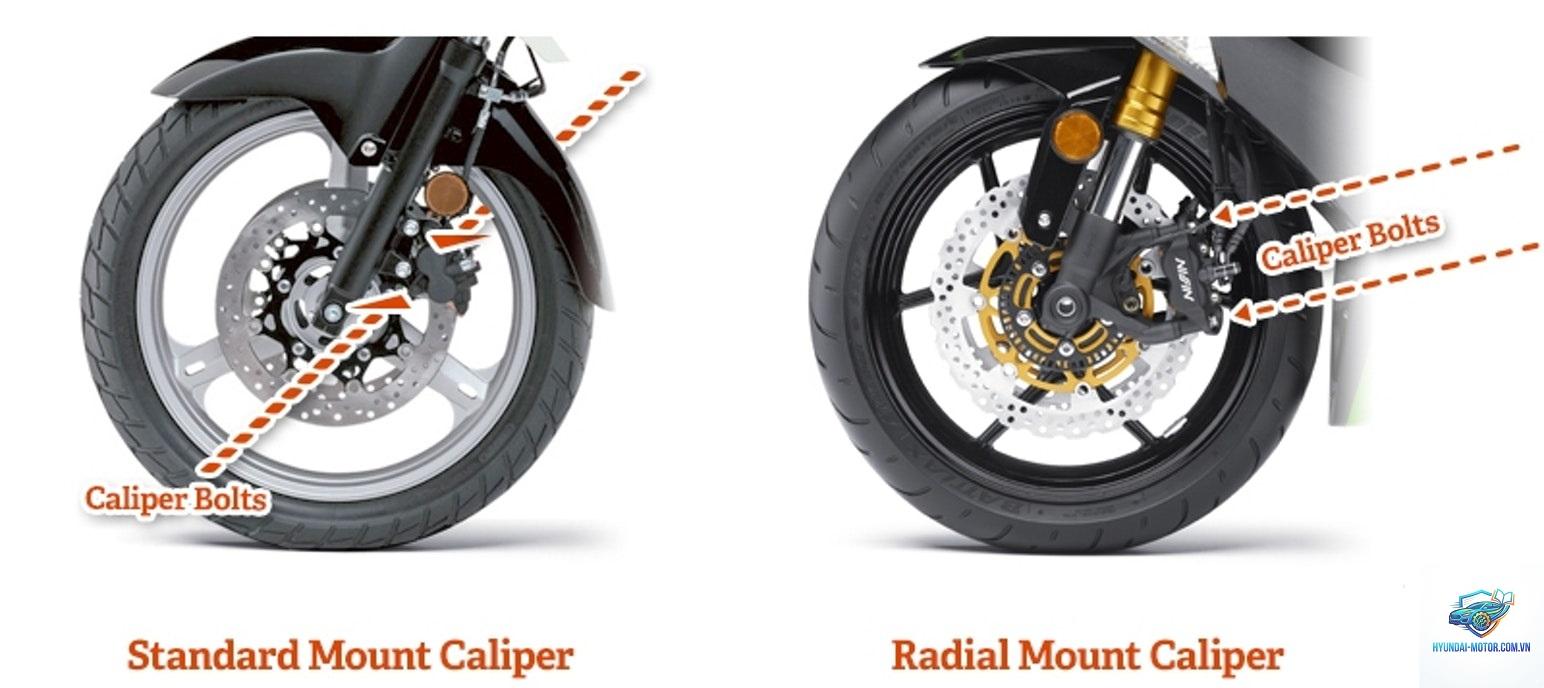

Cùm phanh xuất hiện trên hầu hết các loại xe có phanh đĩa, từ xe máy phân khối lớn, xe du lịch, xe tải, cho đến xe đua. Cụ thể: – Xe máy cao cấp: Honda SH, Yamaha NVX, Kawasaki Z900 sử dụng cùm phanh trước loại nổi 2 piston, xe thể thao như BMW S1000RR dùng cùm cố định 4 piston.
Xe du lịch phổ thông: Toyota Innova, Hyundai SantaFe, Mazda CX-5 trang bị cùm phanh nổi ở cả hai cầu.
Xe tải nhẹ và SUV hạng nặng:Ford Ranger, Mitsubishi Triton dùng cùm phanh cố định ở bánh trước để chịu tải trọng lớn.
Xe đua và xe hiệu suất cực cao:Ferrari SF90, Lamborghini Huracan sử dụng cùm phanh gốm carbon (carbon-ceramic) với 6 piston, có khả năng chịu nhiệt lên đến 1000°C.
Sai Lầm Thường Gặp Khi Sử Dụng Cùm Phanh Và Cách Tránh
Không thay dầu phanh đúng hạn
Dầu phanh có tính hút ẩm, sau 2 năm hoặc 40.000km, độ ẩm có thể lên đến 3% làm giảm điểm sôi, dẫn đến hiện tượng phanh “mềm” và piston bị han gỉ. Cần kiểm tra và thay dầu phanh định kỳ theo khuyến cáo của nhà sản xuất.
Để má phanh mòn quá mức
Khi má phanh mòn hết lớp ma sát, piston cùm phanh sẽ bị đẩy ra quá xa, dễ kẹt hoặc gây vỡ đĩa phanh. Nên thay má phanh khi lớp ma sát còn dưới 2mm.
Tự ý nâng cấp cùm phanh không đúng kỹ thuật
Nhiều người muốn “độ” cùm phanh nhiều piston hơn nhưng bỏ qua kích thước xi lanh chính và đường ống, dẫn đến lực phanh không tương thích, mất an toàn. Luôn tham khảo chuyên gia hoặc dùng kit nâng cấp đồng bộ.
Rửa xe áp lực cao bắn thẳng vào cùm phanh
Áp suất nước mạnh có thể đẩy bụi bẩn vào phốt cao su, gây hỏng khe kín. Khi vệ sinh, nên xịt nhẹ xung quanh hoặc dùng vòi thấp áp.
Lưu Ý Quan Trọng Khi Bảo Dưỡng Cùm Phanh
Kiểm tra độ dày má phanh mỗi 10.000 km hoặc khi nghe tiếng rít phanh.
Bôi trơn bu lông dẫn hướng và phốt cao su bằng mỡ chuyên dụng, không dùng dầu nhờn thông thường.
Khi thay má phanh, cần vệ sinh sạch piston và lõm cùm, tránh bụi bẩn làm kẹt piston.
Không dùng chân phanh không cần thiết liên tục: thói quen đạp phanh rà trong đô thị làm má phanh và đĩa phanh nhanh mòn, giảm hiệu quả ma sát.
Luôn sử dụng má phanh và dầu phanh đúng chuẩn OEM hoặc tương đương chất lượng cao.
Các Câu Hỏi Thường Gặp Về Cùm Phanh (FAQ)
Cùm phanh có bao nhiêu piston?
Số lượng piston phụ thuộc vào loại và mục đích sử dụng. Cùm phanh nổi phổ thông có 1 piston, cố định có từ 2 đến 6 piston, thậm chí có dòng xe đua sử dụng cùm 8 piston. Số piston càng nhiều, lực kẹp càng đều nhưng trọng lượng và giá thành cũng tăng.
Cùm phanh bị kẹt có nguy hiểm không?
Rất nguy hiểm. Khi piston bị kẹt, má phanh luôn ép vào đĩa, khiến xe ì, nhanh mòn má phanh, tiêu hao nhiều nhiên liệu tới 20-30%. Nặng hơn có thể gây nóng đỏ đĩa phanh, giảm hiệu quả phanh và gây cháy. Nếu thấy xe nặng khi đẩy, thường xuyên bị lệch lái khi phanh, phải kiểm tra ngay.
Bao lâu nên thay dầu phanh cho cùm phanh?
Khuyến cáo từ các hãng xe là 2 năm một lần, bất kể số km. Tuy nhiên, nếu bạn sống trong môi trường ẩm thấp hoặc thường xuyên phanh gấp, nên thay sau 1,5 năm. Dấu hiệu cần thay: dầu phanh chuyển màu sẫm, mức dầu thấp hơn mức MIN, hoặc khi phanh có cảm giác “xốp”.
Có thể tự thay cùm phanh tại nhà không?
Có, nếu bạn có kiến thức cơ bản và dụng cụ chuyên dụng (khóa lực, bơm dầu, đồ gá thay má phanh). Tuy nhiên, nếu không đúng quy trình có thể làm hỏng đường dầu hoặc piston, dẫn đến mất phanh. Khuyến khích đưa ra gara uy tín hoặc trung tâm bảo dưỡng chính hãng.
Cùm phanh có thể sửa chữa được không?
Có thể sửa nếu hư hỏng nhẹ: thay phốt cao su, thay piston bị rỉ, làm sạch thân cùm. Tuy nhiên, chi phí sửa thường bằng 50-70% so với mua mới, nhiều nơi khuyên thay mới để đảm bảo an toàn. Với cùm phanh của xe hạng sang, thường ưu tiên thay thế nguyên cụm.
Kết Luận
Cùm phanh là một trong những bộ phận quan trọng bậc nhất quyết định sự an toàn khi vận hành phương tiện. Hiểu rõ cùm phanh là gì, phân loại, cấu tạo và cách hoạt động không chỉ giúp bạn sử dụng xe hiệu quả hơn mà còn kéo dài tuổi thọ của hệ thống phanh. Dù bạn chọn loại cùm phanh nào, việc bảo dưỡng định kỳ, thay má phanh và dầu phanh đúng hạn là yếu tố then chốt để đảm bảo mỗi hành trình đều an toàn. Đừng chủ quan với bất kỳ dấu hiệu bất thường nào từ phanh, hãy kiểm tra ngay nếu phát hiện tiếng lạ, xe bị kéo lệch hoặc hành trình phanh dài hơn bình thường. Một chiếc cùm phanh khỏe mạnh là lá chắn cuối cùng giúp bạn và người thân luôn an toàn trên mọi cung đường.
