Hệ thống điện xe máy là một mạng lưới phức tạp gồm nhiều bộ phận phối hợp nhịp nhàng để cung cấp năng lượng cho mọi hoạt động của xe. Nếu bạn đang thắc mắc “hệ thống điện xe máy gồm những gì”, câu trả lời không chỉ đơn giản là ắc quy và bóng đèn. Bài viết này sẽ giải mã toàn bộ cấu trúc, nguyên lý hoạt động, các bộ phận chính và cách bảo dưỡng hệ thống điện một cách chuyên sâu. Việc hiểu rõ từng thành phần sẽ giúp bạn tự tin xử lý sự cố, nâng cấp phụ kiện và tiết kiệm chi phí sửa chữa. Hệ thống điện trên xe máy hiện đại không chỉ đảm nhận vai trò chiếu sáng mà còn điều khiển động cơ, hệ thống phun xăng, đồng hồ và các cảm biến an toàn.
Hệ thống điện xe máy là tổ hợp các thiết bị điện và điện tử có nhiệm vụ sản xuất, lưu trữ, phân phối và điều khiển dòng điện để phục vụ các chức năng trên xe. Dòng điện một chiều 12V (một số dòng xe cũ dùng 6V) được sử dụng xuyên suốt. Nguyên lý cốt lõi của hệ thống là biến đổi cơ năng từ động cơ thành điện năng thông qua máy phát (alternator/stator), sau đó nạp vào ắc quy và cấp cho các phụ tải. Hệ thống điện cũng bao gồm các mạch điều khiển phức tạp như ECU, CDI, relay và các cảm biến giám sát hoạt động của xe. Nắm vững “hệ thống điện xe máy gồm những gì” là chìa khóa để vận hành xe bền bỉ và an toàn.
Các thành phần chính của hệ thống điện xe máy

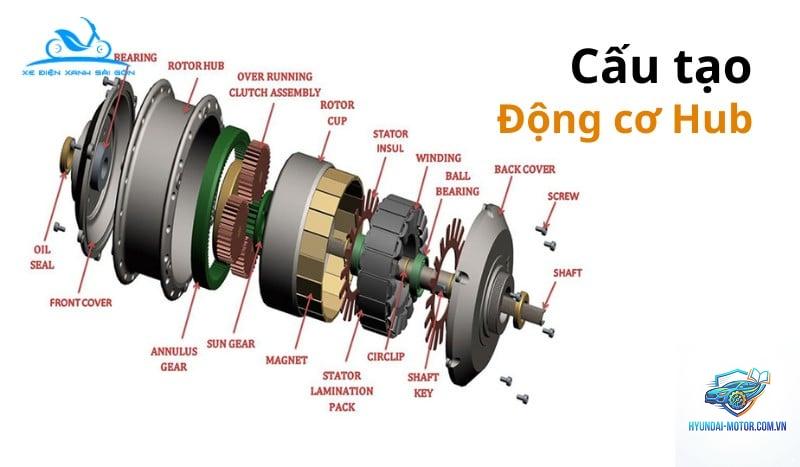

1. Nguồn phát điện – Stator và Rotor
Stator (cuộn phát) và rotor (nam châm vĩnh cửu) tạo thành máy phát điện xoay chiều. Khi động cơ hoạt động, rotor quay bên trong stator tạo ra dòng điện xoay chiều. Công suất máy phát thường dao động từ 100W đến 400W tùy loại xe. Xe số và xe ga phổ thông có stator 8 cuộn, trong khi xe phân khối lớn có thể có stator 12-18 cuộn để đáp ứng nhu cầu điện cao hơn.
Điện áp từ stator chưa ổn định, cần đi qua bộ chỉnh lưu – ổn áp (regulator-rectifier) để biến đổi thành dòng một chiều và duy trì ở mức 13.5V – 14.5V trước khi nạp vào ắc quy và cấp cho tải. Bộ chỉnh lưu thường được tích hợp chung trong một module hoặc tách riêng trên các dòng xe đời cũ.
2. Ắc quy (Battery)
Ắc quy là nguồn dự trữ năng lượng, cung cấp dòng điện cho hệ thống khi máy phát chưa hoạt động (khi khởi động, đỗ xe) và ổn định điện áp. Dung lượng ắc quy xe máy phổ biến từ 3Ah đến 10Ah, thường là loại axit-chì kín (MF) hoặc lithium-ion trên xe cao cấp. Điện áp tiêu chuẩn là 12V, khi nạp đầy sẽ đạt 12.6V – 12.8V. Tuổi thọ trung bình từ 2-4 năm tùy vào chế độ sử dụng và bảo dưỡng.
3. Bộ chỉnh lưu – ổn áp (Rectifier-Regulator)
Đây là bộ phận quan trọng trong hệ thống điện xe máy, vừa chuyển đổi dòng xoay chiều từ stator thành dòng một chiều (nắn dòng), vừa điều chỉnh điện áp đầu ra ở mức ổn định. Nếu bộ phận này hỏng, điện áp có thể tăng quá cao gây cháy bóng đèn, hoặc quá thấp làm ắc quy không được nạp đủ. Trên các xe đời mới, regulator thường được thiết kế dạng xả shunt (shunt type) có khả năng chịu tải tốt hơn.

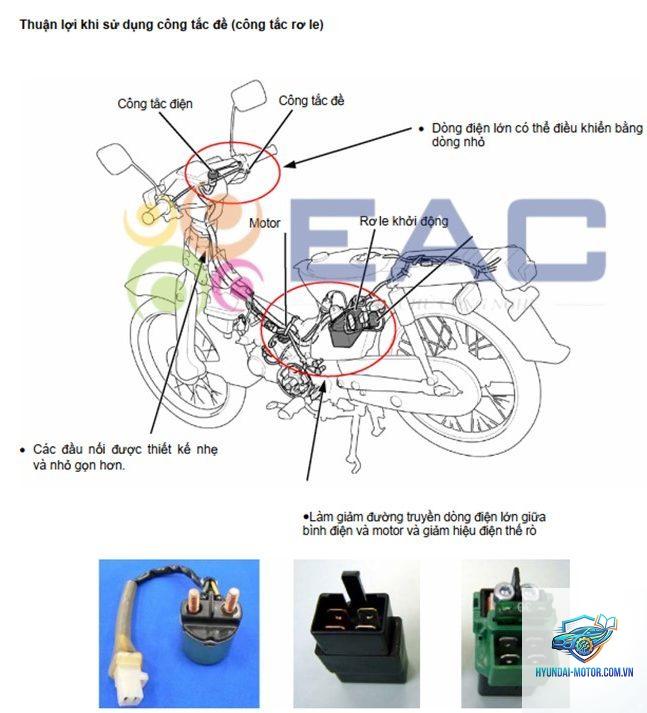

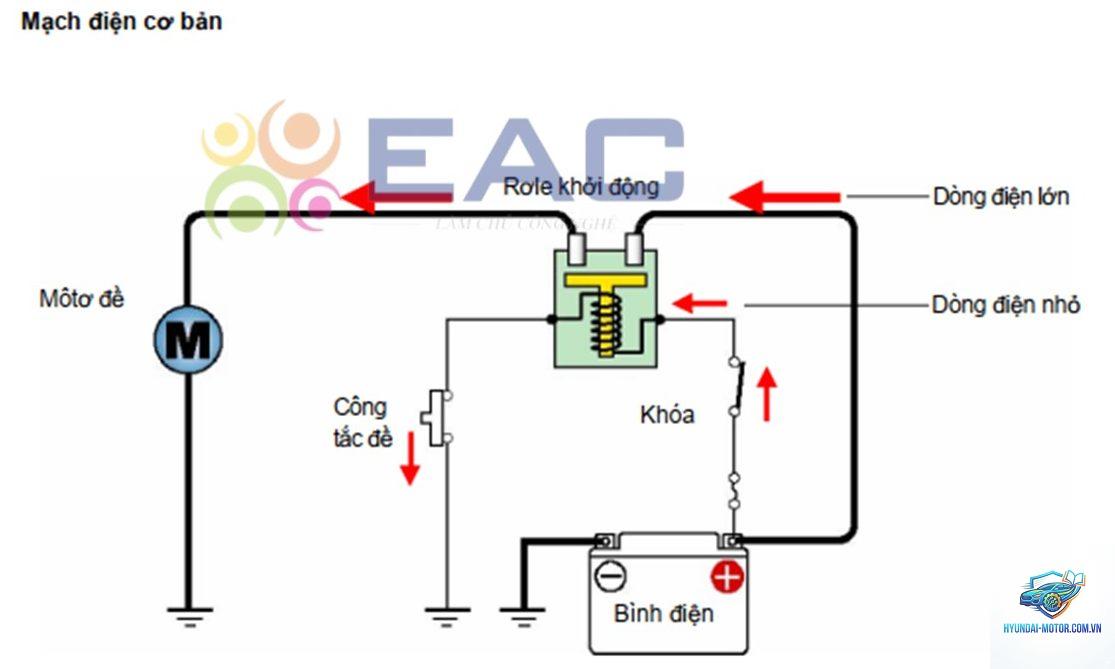

4. Hệ thống khởi động
Motor đề (starter motor) – là động cơ điện mạnh (từ 100W đến 800W) kéo bánh đà để quay động cơ khởi động.
Relay khởi động (solenoid) – công tắc điện từ dùng để đóng mạch dòng lớn từ ắc quy đến motor đề, tránh dòng trực tiếp qua nút đề.
Nút đề và công tắc khóa điện – đóng vai trò cấp tín hiệu điều khiển relay.
Khi hỏng hệ thống khởi động, xe thường có triệu chứng nghe tiếng “tác” nhẹ hoặc không có phản hồi gì khi bấm đề. Nguyên nhân phổ biến là relay chết, ắc quy yếu hoặc motor đề bị kẹt carbon.
5. Hệ thống đánh lửa (Ignition System)
Hệ thống đánh lửa tạo ra tia lửa điện ở bugi để đốt hỗn hợp nhiên liệu-xăng trong buồng đốt. Cấu tạo gồm:
Cuộn ignition (ignition coil) – biến áp tăng áp từ 12V lên hàng chục nghìn volt.
Bộ đánh lửa (CDI/DC-CDI) – điều khiển thời điểm đánh lửa dựa trên tín hiệu từ cảm biến vị trí trục khuỷu (pulser coil).
Bugi – điện cực phóng tia lửa.
Dây cao áp nối từ cuộn ignition đến bugi.
Trên xe phun xăng điện tử (FI), CDI được tích hợp trong ECU và sử dụng tín hiệu từ nhiều cảm biến để tối ưu góc đánh lửa. Hệ thống đánh lửa hỏng sẽ khiến xe khó nổ, chết máy, nổ không đều hoặc hao xăng.

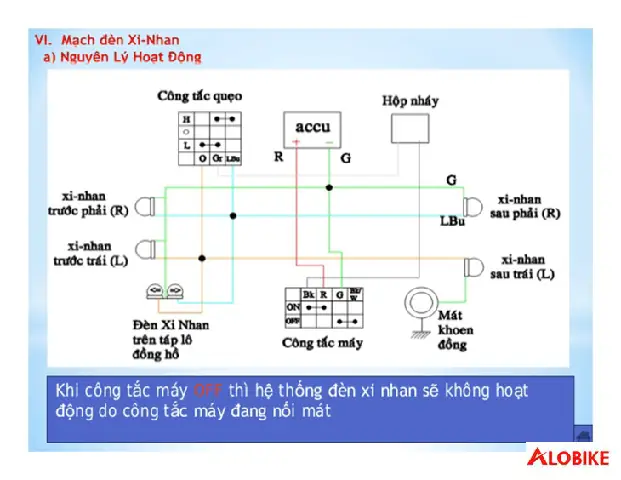

6. Hệ thống chiếu sáng và tín hiệu
Bao gồm đèn pha (headlight), đèn hậu, đèn xi nhan, đèn báo phanh, đèn panel đồng hồ. Hầu hết dùng bóng halogen (H4, H7) hoặc LED trên xe đời mới. Dây dẫn và cầu chì bảo vệ từng nhánh. Các đèn có thể bị cháy do quá áp, do rung động hoặc hở mạch. Khi thay bóng, cần đúng wattage (thường 35W-55W) để tránh quá tải cho bộ chỉnh lưu.
Mỗi bộ phận đều có dây dẫn và connector riêng, được bảo vệ bởi cầu chì (fuse). Hộp cầu chì thường đặt dưới yên hoặc cốp trước, trên một số xe có bảng vẽ sơ đồ vị trí từng fuse.
So sánh hệ thống điện xe số và xe tay ga
Đặc điểm
Xe số (phổ thông)
Xe tay ga (hiện đại)
Dung lượng ắc quy
3Ah – 5Ah
5Ah – 10Ah
Máy phát
Stator 8 cuộn, 130W – 200W
Stator 12-18 cuộn, 250W – 400W
Bộ chỉnh lưu
Thường dạng rời, làm mát tự nhiên
Thường tích hợp, có thêm mạch ổn áp số
Hệ thống khởi động
Motor đề nhỏ (150W-300W)
Motor đề lớn hơn (300W-600W)
Chiếu sáng
Chủ yếu halogen
LED hoặc halogen, nhiều đèn phụ
Hệ thống phun xăng
Chỉ có trên xe FI (thường là đời cao)
Mặc định FI kèm ECU, nhiều cảm biến
Bơm xăng
Không (xe dùng chế hòa khí)
Có bơm xăng điện 12V
Phụ tải điện khác
Ít (còi, đèn, panel cơ)
Nhiều (quạt két nước, cảm biến, ABS, sạc USB)
Xe tay ga có hệ thống điện phức tạp hơn nhiều do tích hợp các công nghệ tiện nghi và an toàn. Vì vậy, khi nâng cấp phụ kiện (như đèn LED, sạc), cần tính toán tổng công suất để không làm quá tải máy phát và ắc quy.
Nguyên lý hoạt động tổng thể của hệ thống điện xe máy
Khi bạn vặn chìa khóa ON, ắc quy cấp điện cho ECU/CDI và các mạch điều khiển. Đồng hồ sáng, đèn báo hiệu. Khi bấm đề, relay khởi động đóng mạch cho motor đề quay, động cơ hoạt động. Ngay lập tức, rotor gắn trên trục khuỷu quay làm stator phát ra điện xoay chiều. Dòng này qua bộ chỉnh lưu – ổn áp thành một chiều 12-14V và chia làm hai nhánh: một phần nạp lại cho ắc quy, phần còn lại cấp trực tiếp cho các phụ tải (đèn, còi, ECU, bơm xăng). Khi ắc quy đã đầy, bộ ổn áp sẽ giảm dòng nạp hoặc xả dòng thừa xuống mass (tản nhiệt). Nếu tổng tải vượt quá công suất máy phát, ắc quy sẽ bị xả dần và không được nạp đủ.
Đối với xe FI, ECU nhận tín hiệu từ các cảm biến để điều khiển thời điểm phun xăng, góc đánh lửa, bơm xăng, quạt làm mát, đồng hồ. Hệ thống điện trên xe FI cần điện áp rất ổn định, sai số thường dưới 0,5V để ECU hoạt động chính xác.
Các sai lầm thường gặp khi can thiệp vào hệ thống điện xe máy
Nối dây sai cực ắc quy: Đấu ngược âm dương sẽ làm cháy bộ chỉnh lưu, ECU hoặc nổ ắc quy. Luôn kiểm tra ký hiệu + (đỏ) và – (đen).
Dùng bóng đèn có công suất cao hơn tiêu chuẩn: Ví dụ thay bóng 60W cho xe chỉ hỗ trợ tối đa 35W dẫn đến cháy bộ ổn áp, chảy đầu cốt đèn. Công suất đèn pha tối đa thường là 55W/60W (H4) đối với xe máy.
Lắp thêm phụ kiện không qua relay: Còi xe mạnh, sạc USB, đèn LED phụ nếu đấu trực tiếp vào dây đèn còi cũ sẽ gây cháy cầu chì, dây chảy hoặc hỏng công tắc.
Bỏ qua cầu chì bảo vệ: Khi nối dây mới, mọi thiết bị nên có cầu chì riêng (2A – 10A tùy tải). Không dùng cầu chì có dòng lớn hơn khuyến cáo để tránh cháy xe.
Kiểm tra ắc quy bằng cách chập hai cực: Gây cháy nổ hoặc hỏng ắc quy. Chỉ đo bằng đồng hồ VOM hoặc dùng tester chuyên dụng.
Không bảo dưỡng ắc quy định kỳ: Để ắc quy hết điện lâu ngày gây sunfat hóa, giảm dung lượng. Xe ít chạy nên sạc bổ sung 2-3 tháng/lần.
Tự ý thay bộ chỉnh lưu không đúng thông số: Mỗi xe có điện áp nạp và dòng tối đa khác nhau. Dùng sai có thể làm nổ ắc quy hoặc cháy stator.
Hướng dẫn kiểm tra hệ thống điện xe máy cơ bản tại nhà
Kiểm tra nguồn điện tổng thể
Chuẩn bị đồng hồ vạn năng (đo thang DC 20V). Đo giữa hai cực ắc quy khi xe tắt: điện áp phải từ 12.4V đến 12.8V. Nếu dưới 12.0V, ắc quy yếu, cần sạc hoặc thay. Đề nổ xe, đo lại điện áp ắc quy: lúc ga cầm chừng khoảng 13.5V – 14.5V. Nếu thấp hơn 13V hoặc cao hơn 15V, bộ chỉnh lưu hoặc máy phát có vấn đề.
Kiểm tra từng bộ phận
Đèn pha: Bật chế độ cos, đo điện áp tại đầu giắc đèn (so với mass). Nếu có điện áp 12V nhưng đèn không sáng, là bóng cháy hoặc dây mass bị đứt.

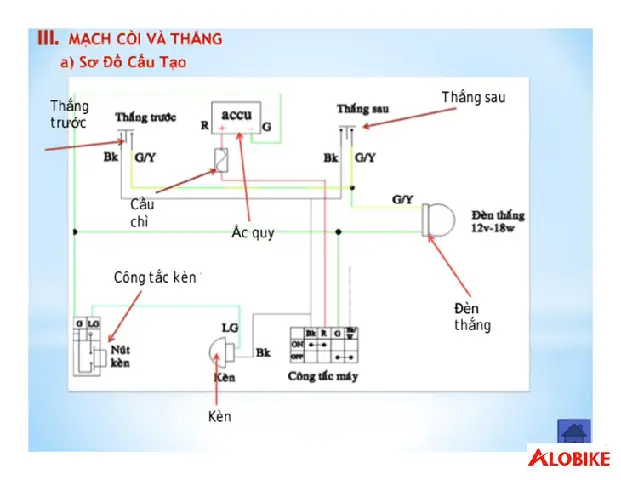

Còi: Nhấn còi, nghe âm thanh. Nếu còi yếu, đo điện áp tại còi khi nhấn: phải trên 11V. Nếu không có điện, kiểm tra cầu chì và relay còi.
Motor đề: Dùng đồng hồ đo điện áp trực tiếp tại cực dương của motor đề khi bấm đề. Nếu có 12V nhưng motor không quay, motor hỏng. Nếu không có điện, kiểm tra relay và công tắc khóa.
Bugi: Tháo bugi, đặt thân bugi sát khối máy, bấm đề xem tia lửa. Tia phải xanh, đều, mạnh. Nếu tia đỏ hoặc yếu, kiểm tra cuộn ignition và CDI.
Bảng các triệu chứng hỏng thường gặp và nguyên nhân
Triệu chứng
Nguyên nhân chính
Bộ phận liên quan
Không đề, đèn tắt
Ắc quy chết, cầu chì tổng đứt
Ắc quy, main fuse (20A-30A)
Đề kêu “tắc” nhưng không nổ
Relay khởi động hỏng, motor đề kẹt
Relay starter, starter motor
Đèn pha le lói, đèn panel yếu
Ắc quy yếu, bộ chỉnh lưu hư, mass lỏng
Ắc quy, regulator, dây mass
Xe khó nổ, nổ không đều
Bugi mòn, CDI yếu, cuộn pulser hư
Bugi, CDI, pulser coil
Đèn pha cháy thường xuyên
Điện áp cao do ổn áp hỏng, watt bóng không đúng
Regulator, bóng đèn
Còi không kêu hoặc kêu nhỏ
Công tắc còi hỏng, mass lỏng, loa còi chết
Công tắc còi, loa còi, dây mass
Lưu ý quan trọng khi bảo dưỡng hệ thống điện xe máy
Đọc kỹ sơ đồ điện của xe (có trong tài liệu kỹ thuật hoặc sách hướng dẫn). Mỗi dòng xe có mã màu dây khác nhau. Ghi nhớ mã màu dây phổ thông: Đen (mass), Đỏ (+12V trực tiếp ắc quy), Cam (+12V qua khóa điện), Xanh dương (đèn pha), Xanh lá (báo phải, xi nhan), Trắng/Đen (CDI).
Khi thay ắc quy, chọn loại có kích thước và thông số tương đương (Ah, CCA). Xe tay ga thường dùng ắc quy YT4L-BS, YT7B-BS, YT12A. Xe số phổ biến là 3Ah-4Ah.
Hệ thống điện trên xe máy rất nhạy với nước. Khi rửa xe không xịt thẳng vào hộp cầu chì, bộ chỉnh lưu, cổng kết nối ECU.
Các dây dẫn bị mục, đứt ngầm trong ruột gây chập chờn. Nên kiểm tra bằng cách kéo nhẹ và đo thông mạch.
Đối với xe FI, khi tháo ắc quy, ECU và đồng hồ có thể reset. Xe cần chạy vài km để ECU tự học lại. Luôn ngắt cực âm trước khi tháo.
Câu hỏi thường gặp về hệ thống điện xe máy
Hệ thống điện xe máy gồm những gì cốt lõi nhất?
Bao gồm ắc quy, máy phát (stator+rotor), bộ chỉnh lưu-ổn áp, hệ thống khởi động (motor đề, relay), hệ thống đánh lửa (CDI, cuộn coil, bugi), hệ thống chiếu sáng và tín hiệu, dây dẫn và cầu chì bảo vệ. Trên xe FI có thêm ECU, bơm xăng, các cảm biến.
Dấu hiệu nào cho thấy ắc quy xe máy sắp hỏng?
Đèn pha tối dần khi đề, đề yếu hoặc không đề được, đồng hồ nhấp nháy, có mùi hắc (lưu huỳnh) từ ắc quy, vỏ phồng rỉ. Đo điện áp khi nghỉ dưới 12.2V là dấu hiệu cần sạc hoặc thay thế.
Có thể tự thay bộ chỉnh lưu tại nhà?
Được, nhưng cần xác định đúng loại: số chân kết nối (thường 4, 5, 6 chân), điện áp ra (12V), dòng tải. Nếu đấu sai thứ tự dây, có thể gây cháy stator hoặc ECU. Nên mua hàng chính hãng hoặc tương thích gốc.
Tôi có thể nâng cấp đèn LED cho xe máy mà không ảnh hưởng hệ thống điện?
Có thể, nhưng cần chọn loại LED có driver ổn dòng, công suất thấp hơn hoặc bằng bóng cũ (ví dụ LED 20W thay halogen 35W là an toàn). Phải lắp kèm tản nhiệt và không đấu trực tiếp vào dây đèn gốc nếu không có hỗ trợ chống nhấp nháy (nhiều xe cần thêm resistor hoặc module canbus giả tải).
Tại sao đèn pha xe máy thường xuyên cháy?
Nguyên nhân phổ biến nhất là điện áp quá cao do bộ chỉnh lưu hỏng (trên 15V). Thứ hai là do bóng đèn không đúng chuẩn (watt cao hơn thiết kế), do chấn động mạnh (đèn halogen dễ đứt dây tóc) hoặc do mass không tốt gây dao động điện áp.
Hệ thống điện xe máy có thể bị quá tải không?
Có, nếu tổng phụ tải vượt quá công suất máy phát (thường từ 130W đến 300W). Hậu quả là ắc quy không được nạp đủ, nhanh hết điện, xe dễ chết máy. Để tính tải sơ bộ: đèn pha 35W+ đèn hậu 5W+ xi nhan 10W x2 + còi 10W + ECU 10W+ bơm xăng 20W+ sạc USB 10W = khoảng 105W, vẫn trong giới hạn. Nếu lắp thêm đèn LED phụ 50W, loa ampli 100W, bạn cần nâng cấp máy phát và sử dụng bộ ổn áp có dòng cao hơn.
Kết luận
Hệ thống điện xe máy là một tổng thể phức tạp nhưng hoàn toàn có thể hiểu và kiểm soát nếu nắm vững các thành phần cơ bản. Hệ thống điện xe máy gồm những gì không chỉ là câu hỏi về danh sách linh kiện mà còn là sự hiểu biết về cách chúng vận hành và tương tác với nhau. Việc bảo dưỡng định kỳ ắc quy, kiểm tra bộ chỉnh lưu, giữ dây dẫn sạch sẽ và không can thiệp thiếu hiểu biết sẽ giúp hệ thống điện hoạt động ổn định, kéo dài tuổi thọ xe và đảm bảo an toàn. Nếu gặp sự cố phức tạp, hãy tìm đến thợ điện chuyên nghiệp có kinh nghiệm với dòng xe của bạn. Hãy nhớ rằng, mỗi dòng xe đều có một sơ đồ điện riêng, vì vậy luôn tham khảo tài liệu chính hãng trước khi tự sửa chữa.
