Hệ thống điện ô tô là một mạng lưới phức tạp bao gồm nhiều bộ phận khác nhau, có nhiệm vụ cung cấp năng lượng và điều khiển toàn bộ hoạt động của xe. Từ việc khởi động động cơ, đánh lửa, đến vận hành các thiết bị an toàn và giải trí, tất cả đều phụ thuộc vào hệ thống điện. Một hệ thống điện ô tô hiện đại không chỉ bao gồm ắc quy, máy phát và dây dẫn mà còn tích hợp hàng loạt cảm biến, bộ điều khiển điện tử (ECU), hệ thống chiếu sáng, hệ thống điều hòa, hệ thống an toàn chủ động và thụ động. Hiểu rõ hệ thống điện ô tô gồm những gì sẽ giúp bạn bảo dưỡng xe đúng cách và xử lý sự cố hiệu quả.
Hệ thống điện ô tô có thể được ví như hệ thần kinh trung ương của chiếc xe, truyền tải tín hiệu và năng lượng đến mọi bộ phận. Với sự phát triển của công nghệ, các dòng xe đời mới ngày càng phụ thuộc nhiều hơn vào điện tử, từ hệ thống lái, phanh đến ghế ngồi và cửa sổ. Một hệ thống điện khỏe mạnh đảm bảo hiệu suất vận hành tối ưu, tiết kiệm nhiên liệu và an toàn cho người sử dụng. Ngược lại, hỏng hóc dù chỉ một vài linh kiện nhỏ cũng có thể gây ra nhiều phiền toái, thậm chí ảnh hưởng đến khả năng vận hành của xe.
Khái niệm và bản chất của hệ thống điện ô tô
Hệ thống điện ô tô là tập hợp các thiết bị điện và điện tử hoạt động ở điện áp thông thường từ 12V (xe con) hoặc 24V (xe tải, xe khách). Bản chất của nó là tạo ra, lưu trữ, phân phối và điều khiển dòng điện để cung cấp cho các phụ tải trên xe. Khác với hệ thống điện dân dụng, hệ thống điện trên ô tô hoạt động trong môi trường khắc nghiệt với nhiệt độ cao, rung động liên tục và độ ẩm thay đổi. Do đó, các linh kiện được thiết kế đặc thù với độ bền cao và khả năng chống nhiễu tốt. Hiểu rõ bản chất này giúp chủ xe nhận thức được tầm quan trọng của việc bảo trì điện thường xuyên và tránh các can thiệp không đúng kỹ thuật.
Phân loại và thành phần chính của hệ thống điện ô tô
Để trả lời chính xác câu hỏi hệ thống điện ô tô gồm những gì, chúng ta cần chia nhỏ thành các hệ thống con. Mỗi hệ thống con đảm nhận một chức năng riêng biệt nhưng có mối liên kết chặt chẽ với nhau.
1. Hệ thống nguồn và lưu trữ điện
Đây là nền tảng cho toàn bộ hoạt động điện trên xe. Bao gồm:
Ắc quy (Battery): Lưu trữ điện năng dưới dạng hóa học, cung cấp dòng điện khởi động động cơ và duy trì hoạt động các thiết bị khi máy phát chưa hoạt động hoặc ở chế độ non tải. Ắc quy ô tô thường là loại axit-chì hoặc AGM, EFB trên các xe có hệ thống Start-Stop.

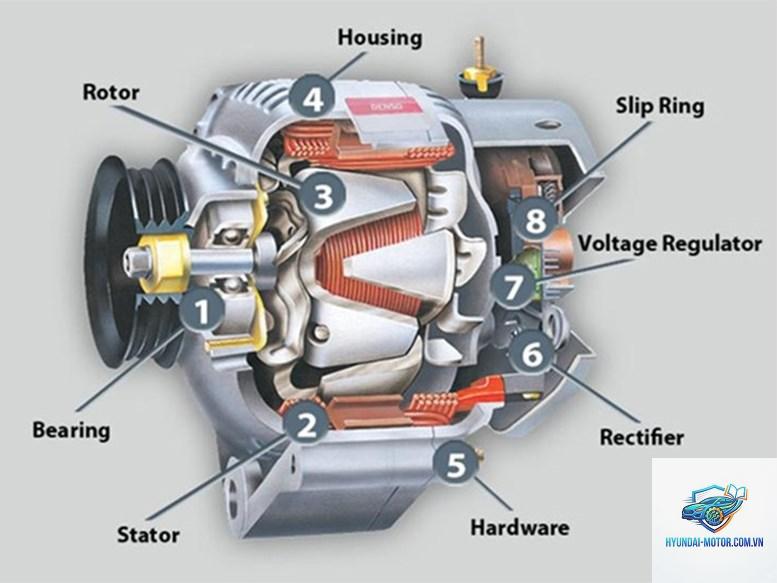

Máy phát điện (Alternator): Tạo ra dòng điện xoay chiều và biến đổi thành dòng một chiều để sạc ắc quy đồng thời cung cấp điện cho toàn bộ hệ thống khi động cơ chạy. Máy phát còn có bộ chỉnh lưu và bộ điều áp để duy trì điện áp ổn định.
Bộ đề (Starter motor): Dùng dòng điện mạnh từ ắc quy để quay trục khuỷu, khởi động động cơ. Đây là thiết bị tiêu thụ dòng điện lớn nhất trên xe (có thể lên đến vài trăm ampe).
Hệ thống dây dẫn (Wiring harness): Mạng lưới dây điện kết nối tất cả các thiết bị với nhau, được bọc cách điện và chạy dọc khung xe. Chất lượng dây dẫn ảnh hưởng trực tiếp đến điện trở và độ an toàn của toàn hệ thống.

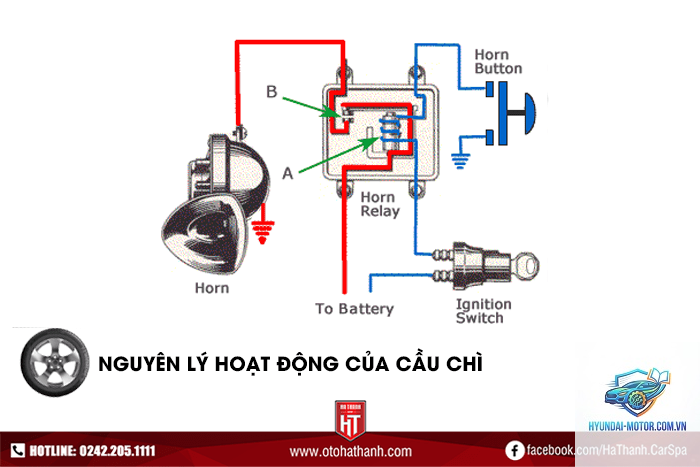

Các cầu chì, rơ-le và hộp cầu chì: Bảo vệ mạch điện khỏi quá tải và ngắn mạch. Cầu chì sẽ đứt nếu dòng điện vượt quá định mức, ngăn chặn cháy nổ. Rơ-le đóng vai trò công tắc điện từ để điều khiển các mạch có dòng lớn.
2. Hệ thống khởi động và đánh lửa
Hệ thống này đảm bảo động cơ có thể nổ máy và hoạt động ổn định.
Công tắc máy (Ignition switch): Nơi người lái điều khiển dòng điện vào các mạch khởi động, đánh lửa và phụ tải.
Bôbin đánh lửa (Ignition coil): Biến đổi điện áp thấp (12V) thành điện áp cao (hàng chục nghìn vôn) để tạo tia lửa điện tại bugi.
Bugi (Spark plug): Tạo tia lửa đốt cháy hỗn hợp nhiên liệu trong buồng đốt. Trên các xe hiện đại, hệ thống đánh lửa có thể điều khiển điện tử (DIS, COP).
Bộ điều khiển động cơ (ECU): Nhận tín hiệu từ các cảm biến để tính toán thời điểm đánh lửa tối ưu, góc đánh lửa sớm, điều chỉnh theo chế độ vận hành.
3. Hệ thống chiếu sáng và tín hiệu
Bao gồm các đèn chiếu sáng trong và ngoài xe phục vụ cho việc lái xe ban đêm và khả năng nhận biết từ phương tiện khác.
Bộ điều khiển ánh sáng, cảm biến ánh sáng tự động.
4. Hệ thống điều khiển động cơ và truyền động

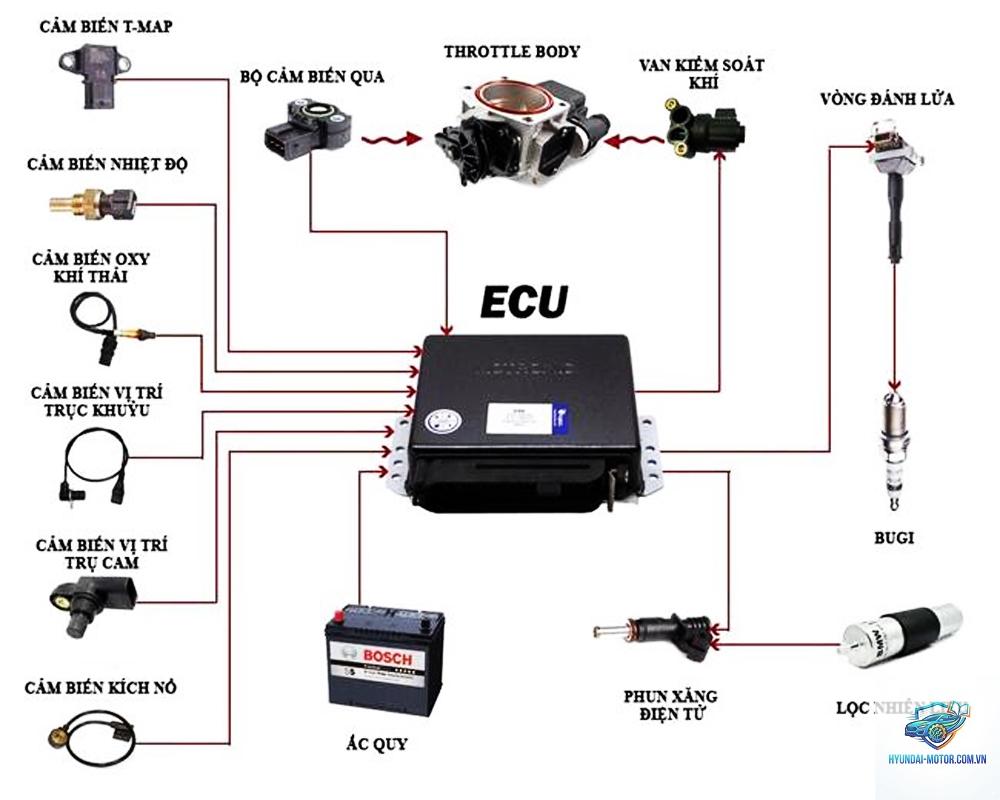

Đây là hệ thống phức tạp với nhiều cảm biến và bộ điều khiển điện tử:
Cảm biến vị trí trục khuỷu, cảm biến cam, cảm biến lưu lượng khí nạp, cảm biến ô-xy: Gửi dữ liệu về ECU để phun nhiên liệu và điều chỉnh thời điểm đánh lửa.
ECU động cơ (Engine Control Unit): Bộ não của động cơ, xử lý hàng ngàn tín hiệu mỗi giây.
Kim phun nhiên liệu (Fuel injector), bơm nhiên liệu điện.
Hệ thống điều khiển hộp số (hộp số tự động, ly hợp điện tử).
5. Hệ thống an toàn và hỗ trợ lái
Đây là nhóm các hệ thống điện tử quan trọng nhất quyết định sự an toàn của người ngồi trên xe:
Hệ thống chống bó cứng phanh (ABS): Giữ bánh xe không bị khóa khi phanh gấp, điều khiển bởi các cảm biến tốc độ bánh xe và ECU ABS.
Hệ thống cân bằng điện tử (ESP/ESC/VSC): Giữ ổn định thân xe khi vào cua nhanh hoặc mất bám.
Túi khí (Airbag), cảm biến va chạm.
Hệ thống hỗ trợ đỗ xe (camera, cảm biến lùi).
Hệ thống giám sát áp suất lốp (TPMS).
6. Hệ thống thông tin, giải trí và tiện nghi
Những hệ thống này nâng cao trải nghiệm lái xe và sự thoải mái:
Đài, hệ thống âm thanh, loa.
Màn hình cảm ứng trung tâm, hệ thống định vị GPS.
Hệ thống điều hòa không khí (HVAC): Điều khiển nhiệt độ và luồng khí, hoạt động nhờ các motor điện, cảm biến nhiệt và bảng điều khiển.
Cửa kính điện, gương điện, ghế điện, cửa sổ trời: Vận hành bằng motor điện và công tắc điều khiển.
Hệ thống trợ lực tay lái điện (EPS).
Lợi ích và hạn chế của hệ thống điện ô tô hiện đại
Lợi ích
Tăng hiệu suất động cơ: Điều khiển điện tử giúp tối ưu hóa quá trình phun nhiên liệu và đánh lửa, giảm tiêu hao nhiên liệu và khí thải.
Cải thiện an toàn: Các hệ thống ABS, ESP, túi khí, cảnh báo va chạm đã cứu sống hàng ngàn người mỗi năm.
Tiện nghi vượt trội: Điều hòa tự động, ghế sưởi, màn hình giải trí mang lại trải nghiệm thoải mái như ở nhà.
Tự động hóa: Hệ thống giữ làn đường, kiểm soát hành trình, đỗ xe tự động giảm tải cho người lái.
Hạn chế và thách thức
Chi phí sửa chữa cao: Các bộ phận điện tử và ECU thường đắt đỏ, đòi hỏi kỹ thuật viên có chuyên môn và máy chẩn đoán chuyên dụng.
Sự cố phức tạp: Khó chẩn đoán lỗi hơn so với hệ thống cơ khí, nhiều khi cần đọc mã lỗi và phân tích dữ liệu.
Nhạy cảm với môi trường: Điện tử có thể bị ảnh hưởng bởi nhiệt độ, độ ẩm, rung động và nước.
Tăng trọng lượng xe: Dây dẫn, cảm biến, bộ điều khiển làm tăng khối lượng và độ phức tạp của khung xe.
So sánh hệ thống điện ô tô truyền thống và hiện đại
Tiêu chí
Hệ thống điện truyền thống (trước 2000)
Hệ thống điện hiện đại (sau 2010)
Số lượng cảm biến
Chủ yếu cảm biến cơ bản (nhiệt độ nước, áp suất dầu)
Hàng trăm cảm biến, bao gồm radar, camera, lidar
Bộ điều khiển
ECU riêng lẻ, ít kết nối
Mạng CAN bus, FlexRay, nhiều ECU liên kết chặt chẽ
Hệ thống dây dẫn
Đơn giản, ít nhánh
Phức tạp, nhiều nhánh, có bảo vệ chống nhiễu
Khả năng tự chẩn đoán
Hạn chế, chỉ đèn Check Engine cơ bản
OBD-II, chẩn đoán chi tiết từ xa (OTA)
Điện áp hoạt động
12V
12V, nhưng đã xuất hiện hệ thống 48V trên xe mild-hybrid
An toàn chủ động
ABS cơ bản
ESC, AEB, cảnh báo điểm mù, kiểm soát hành trình thích ứng
Tiêu thụ năng lượng
Thấp hơn do ít thiết bị
Cao hơn, đòi hỏi máy phát công suất lớn
Ứng dụng thực tế và hướng dẫn bảo trì hệ thống điện ô tô
Kiểm tra ắc quy định kỳ
Ắc quy có tuổi thọ khoảng 3-5 năm. Nên kiểm tra điện áp bằng đồng hồ đo khi động cơ tắt: giá trị khoảng 12,4V-12,7V là tốt. Nếu dưới 12V, cần sạc hoặc thay thế. Các xe có hệ thống Start-Stop sử dụng ắc quy EFM/AGB, không nên thay bằng loại thường.
Vệ sinh và kiểm tra dây dẫn, giắc cắm
Rỉ sét, bụi bẩn hoặc giắc cắm lỏng có thể gây ra các lỗi điện gián đoạn. Sử dụng dung dịch vệ sinh tiếp điểm điện tử và xịt chống thấm. Kiểm tra các mối nối mass chính (vào thân xe, hộp số) vì nếu hỏng sẽ gây hỏng hóc nhiều hệ thống.
Sử dụng phụ tùng chính hãng hoặc tương đương
Các linh kiện như cảm biến, rơ-le, cầu chì, dây dẫn nên mua từ hãng uy tín. Phụ tùng kém chất lượng có thể làm sai thông số hoạt động, gây chập cháy. Đặc biệt, khi thay thế máy phát hoặc bộ đề, cần đảm bảo công suất tương thích với ắc quy và các phụ tải.
Cập nhật phần mềm ECU theo khuyến cáo hãng
Nhà sản xuất thường xuyên tung ra các bản cập nhật để sửa lỗi hoặc tối ưu hiệu suất. Nếu có điều kiện, nên mang xe đến đại lý hoặc gara chuyên nghiệp để cập nhật. Việc này giúp hệ thống điện vận hành đúng thông số.
Quan sát đèn báo trên bảng đồng hồ
Các đèn cảnh báo như check engine, battery, ABS, airbag nếu sáng liên tục là dấu hiệu hệ thống điện có vấn đề. Nên đưa xe đi kiểm tra sớm, tránh để lâu dẫn đến hỏng hóc lan rộng.
Sai lầm thường gặp khi sử dụng và bảo dưỡng hệ thống điện ô tô
Tự ý nối dây, tải thêm thiết bị không đúng kỹ thuật: Nhiều người tự ý gắn thêm đèn led, loa, camera mà không quan tâm đến công suất và cầu chì, gây quá tải dây dẫn hoặc chập cháy.
Không thay ắc quy đúng chủng loại: Dùng ắc quy xe máy cho ô tô hoặc loại ắc quy khác dòng sẽ làm giảm tuổi thọ hoặc không đáp ứng được dòng khởi động.
Để xe không hoạt động lâu ngày: Ắc quy bị xả sâu dẫn đến hỏng ván, rút ngắn tuổi thọ. Nếu không dùng xe, hãy ngắt cọc ắc quy hoặc sạc bổ sung 1-2 tuần/lần.
Sử dụng nước lã để bổ sung ắc quy (loại nước): Cần dùng dung dịch điện phân hoặc nước cất, không dùng nước máy vì chứa tạp chất gây ăn mòn bản cực.
Tự ý câu bình ắc quy sai cực: Đấu ngược cực (+) và (-) có thể gây hư hỏng ECU và các module điện tử ngay lập tức. Luôn kiểm tra kỹ khi câu bình.
Lưu ý quan trọng khi sửa chữa hệ thống điện ô tô
Luôn ngắt cọc âm ắc quy trước khi làm việc với bất kỳ mạch điện nào để tránh chập cháy.
Không bao giờ đấu dây trực tiếp từ ắc quy vào thiết bị mà không qua cầu chì.

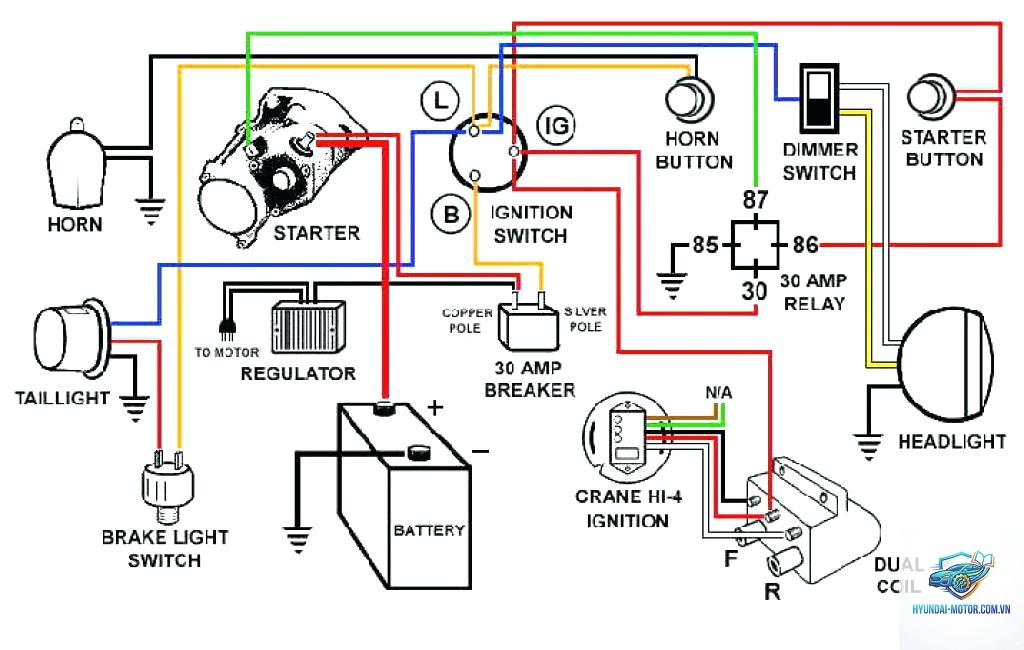

Đọc kỹ sơ đồ mạch điện của xe trước khi can thiệp, mỗi dòng xe có mã màu dây và vị trí các module khác nhau.
Khi thay thế linh kiện điện tử, chọn linh kiện có thông số điện áp và dòng điện tương đương.
Nếu không có kinh nghiệm và máy chẩn đoán, hãy đưa xe đến các trung tâm sửa chữa ô tô uy tín. Việc tự sửa khi không đủ hiểu biết dễ gây thêm hư hỏng tốn kém.
Câu hỏi thường gặp về hệ thống điện ô tô
Hệ thống điện ô tô gồm những bộ phận chính nào?
Bao gồm ắc quy, máy phát điện, bộ đề, hệ thống dây dẫn, cầu chì, rơ-le, các bộ điều khiển điện tử (ECU), cảm biến, kim phun, hệ thống chiếu sáng, hệ thống an toàn điện tử (ABS, ESC, túi khí), hệ thống điều hòa, hệ thống thông tin giải trí và các motor điện trên xe.
Tại sao đèn báo ắc quy trên bảng đồng hồ lại sáng?
Đèn báo ắc quy sáng cho thấy máy phát không sạc đúng điện áp hoặc ắc quy gặp vấn đề. Nguyên nhân thường do dây đai máy phát bị chùng, hỏng bộ chỉnh lưu, chổi than mòn, hoặc ắc quy chai. Nếu đèn sáng liên tục, cần kiểm tra ngay vì xe sẽ chết máy sau một quãng đường ngắn do ắc quy cạn.
Có thể tự lắp thêm thiết bị điện vào ô tô không?
Nếu bạn có kiến thức và sơ đồ mạch điện, vẫn có thể tự lắp các thiết bị tiêu thụ nhỏ như đèn led, camera lùi, loa. Tuy nhiên cần đảm bảo công suất tổng không vượt quá khả năng của máy phát, lắp đúng cầu chì và dây dẫn đủ tiết diện. Với các thiết bị quan trọng (đèn pha, ABS, túi khí) tốt nhất nên nhờ thợ chuyên nghiệp.
Hệ thống điện ô tô bao nhiêu volt?

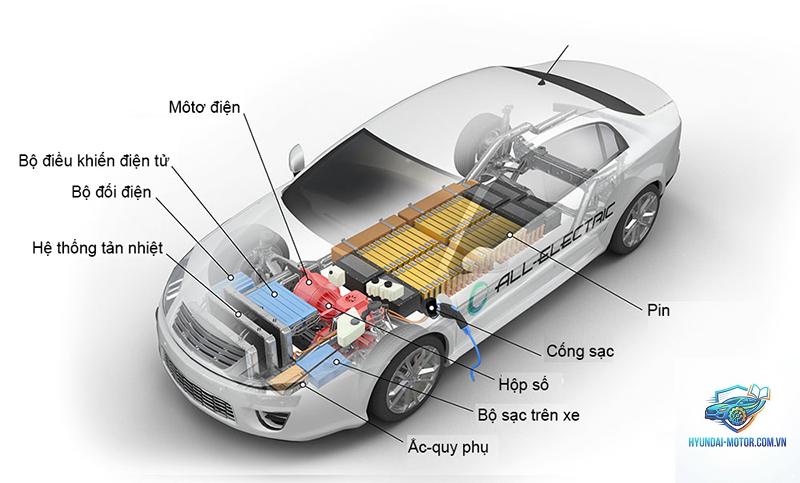

Hầu hết ô tô con sử dụng hệ thống 12V. Xe tải, xe khách, xe tải hạng nặng thường dùng 24V (hai ắc quy 12V mắc nối tiếp). Tuy nhiên, trên các xe hybrid và xe điện cao cấp đã xuất hiện hệ thống điện áp cao 48V, 400V hoặc 800V cho các chức năng truyền động điện.
Bảo dưỡng hệ thống điện ô tô định kỳ bao lâu một lần?
Nên kiểm tra ắc quy và cầu chì mỗi 3 tháng. Kiểm tra tổng thể hệ thống điện (máy phát, bộ đề, dây dẫn, giắc cắm) định kỳ 12 tháng hoặc sau mỗi 10.000 km. Các hệ thống điện tử phức tạp hơn nên được chẩn đoán bằng máy quét OBD tại các gara chuyên nghiệp 2 năm/lần hoặc khi có dấu hiệu bất thường.
Kết luận
Việc hiểu rõ hệ thống điện ô tô gồm những gì không chỉ giúp bạn nắm bắt được nguyên lý vận hành của chiếc xe mà còn chủ động trong bảo dưỡng, sửa chữa, tránh được những hư hỏng không mong muốn. Từ ắc quy, máy phát, bộ đề đến các hệ thống điều khiển động cơ, an toàn và tiện nghi, tất cả đều tạo thành một thể thống nhất. Để xe luôn hoạt động ổn định, hãy thực hiện kiểm tra định kỳ, sử dụng linh kiện chính hãng và tuân thủ các lưu ý an toàn. Nếu gặp phải sự cố phức tạp, đừng ngần ngại tìm đến các trung tâm sửa chữa uy tín. Đầu tư thời gian và công sức vào việc duy trì hệ thống điện sẽ kéo dài tuổi thọ cho xế yêu và mang lại sự an tâm trên mọi hành trình.
