Expansion Tank Là Gì? Giải Pháp Bảo Vệ Hệ Thống Ống Nước Và Lò Hơi Toàn Diện

Bất kỳ hệ thống đường ống kín nào khi vận hành đều phải đối mặt với hiện tượng giãn nở nhiệt của chất lỏng bên trong. Expansion tank (bình giãn nở) ra đời như một giải pháp kỹ thuật tối ưu để hấp thụ sự thay đổi thể tích này, duy trì áp suất ổn định và bảo vệ toàn bộ hệ thống khỏi các hư hỏng nghiêm trọng. Bài viết này sẽ giải thích chi tiết khái niệm expansion tank là gì, nguyên lý hoạt động, phân loại, cách lựa chọn và những lưu ý quan trọng khi sử dụng.

Mục lục

Expansion Tank Là Gì? Bản Chất Và Nguyên Lý Hoạt Động

Expansion tank, hay còn gọi là bình giãn nở, là một thiết bị hình trụ kín được thiết kế để chứa một lượng chất lỏng dư thừa sinh ra do sự giãn nở nhiệt trong hệ thống ống nước nóng hoặc hệ thống sưởi. Khi nhiệt độ nước tăng lên, thể tích nước tăng theo. Nếu không có không gian để giãn nở, áp suất trong hệ thống sẽ tăng cao đột ngột, gây rò rỉ, vỡ đường ống hoặc hỏng các thiết bị như van an toàn, bơm và lò hơi.

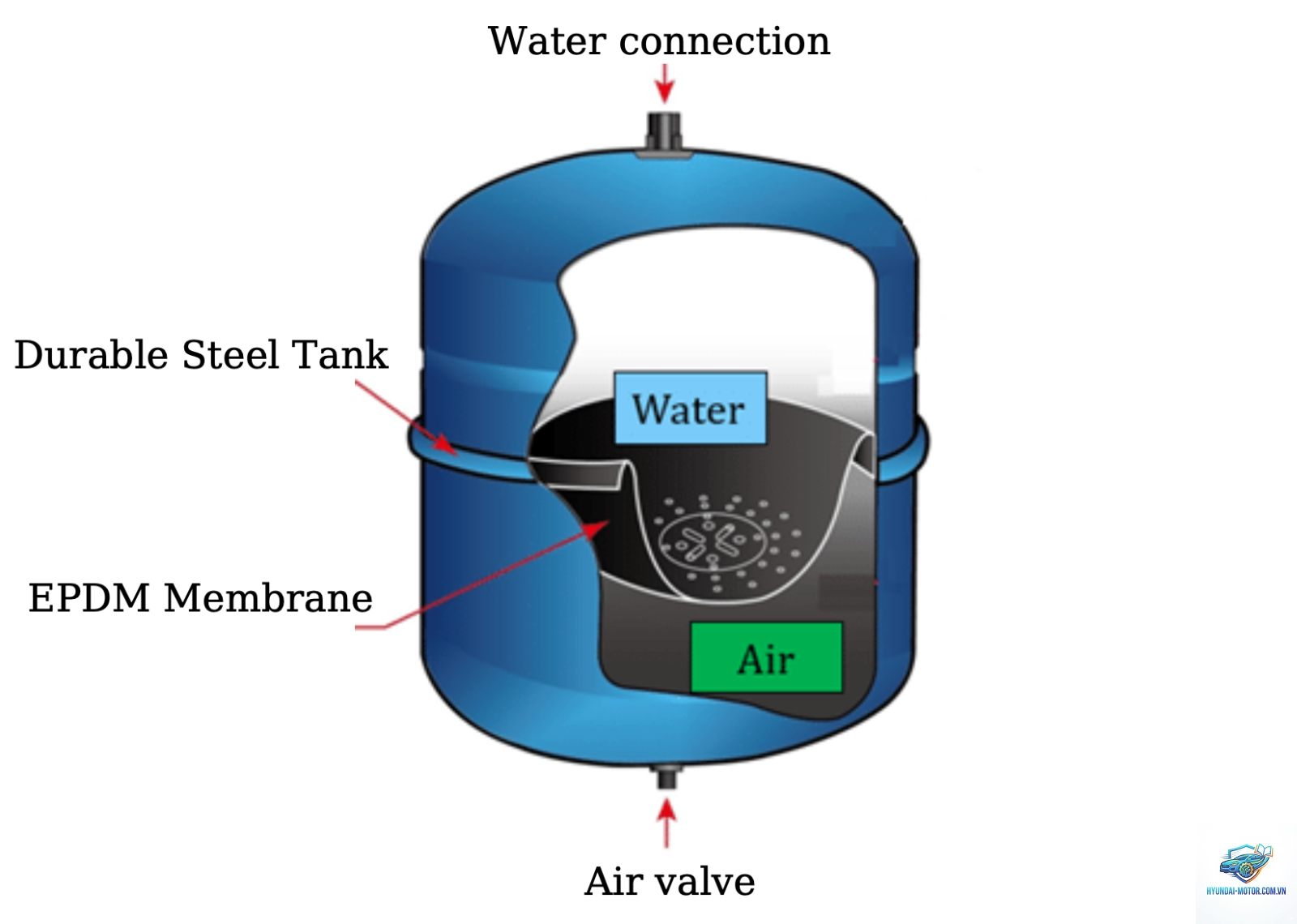

Nguyên lý hoạt động cơ bản dựa trên sự nén khí. Bên trong expansion tank được chia làm hai ngăn bởi một màng ngăn cao su hoặc một piston. Một ngăn chứa khí nén (thường là không khí hoặc nitơ), ngăn còn lại chứa nước từ hệ thống. Khi nước giãn nở, nó đẩy màng ngăn về phía ngăn khí, làm tăng áp suất khí. Khi nước nguội đi, khí nén đẩy nước trở lại hệ thống. Quá trình này giúp duy trì áp suất trong một khoảng an toàn, giảm tải cho van an toàn và kéo dài tuổi thọ thiết bị.

Thành Phần Chính Của Expansion Tank

Thân bình: Được làm từ thép carbon hoặc thép không gỉ, chịu áp lực cao.
Màng ngăn (diaphragm) hoặc bong bóng (bladder): Vật liệu cao su tổng hợp như EPDM hoặc butyl, có khả năng chịu nhiệt và hóa chất. Màng ngăn tách biệt hoàn toàn nước và khí.
Van nạp khí (Schrader valve): Nằm ở phía ngăn khí, cho phép kiểm tra và điều chỉnh áp suất khí ban đầu.
Đầu nối với hệ thống: Kết nối với đường ống chính qua một van bi hoặc van một chiều.

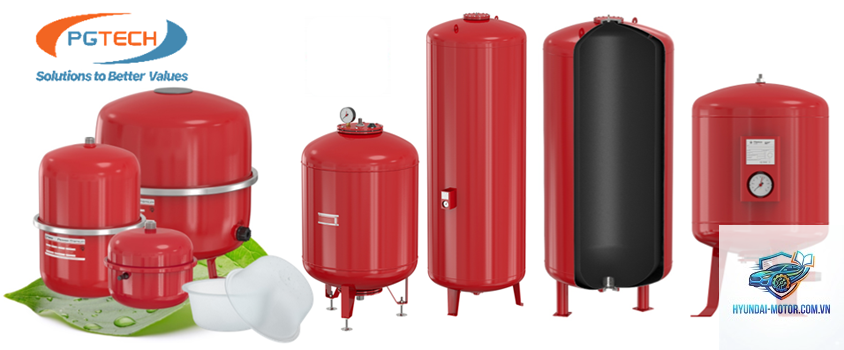

Phân Loại Expansion Tank Phổ Biến Trong Thực Tế

Dựa vào cấu tạo bên trong, expansion tank được chia thành hai loại chính:

Loại	Cấu tạo	Ưu điểm	Nhược điểm	Ứng dụng điển hình

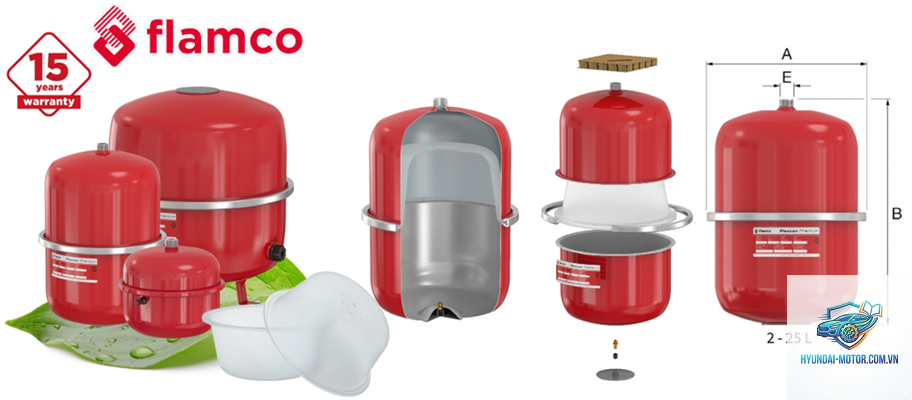

Bình giãn nở màng ngăn (Diaphragm type)	Màng ngăn cố định bên trong, không thể thay thế. Nước tiếp xúc trực tiếp với màng.	Chi phí thấp, thiết kế đơn giản, không cần bảo trì màng.	Khi màng hỏng phải thay cả bình. Dung tích thường nhỏ.	Hệ thống nước nóng dân dụng, lò hơi nhỏ, bơm tăng áp.
Bình giãn nở bong bóng (Bladder type)	Bong bóng cao su có thể thay thế được bên trong bình. Nước chứa trong bong bóng, khí ở bên ngoài.	Dễ bảo trì, có thể thay bong bóng khi hỏng. Tuổi thọ cao hơn. Dung tích lớn.	Giá thành cao hơn. Phải kiểm tra bong bóng định kỳ.	Hệ thống sưởi trung tâm, nhà máy công nghiệp, hệ thống nước nóng lớn.

Ngoài ra còn có loại expansion tank hở (open expansion tank) thường đặt ở vị trí cao nhất của hệ thống, tiếp xúc với khí quyển. Loại này ít phổ biến hơn trong các hệ thống kín hiện đại do dễ thất thoát nhiệt và oxy hóa.

Các Ứng Dụng Thực Tế Của Expansion Tank

Trong Hệ Thống Nước Nóng Dân Dụng

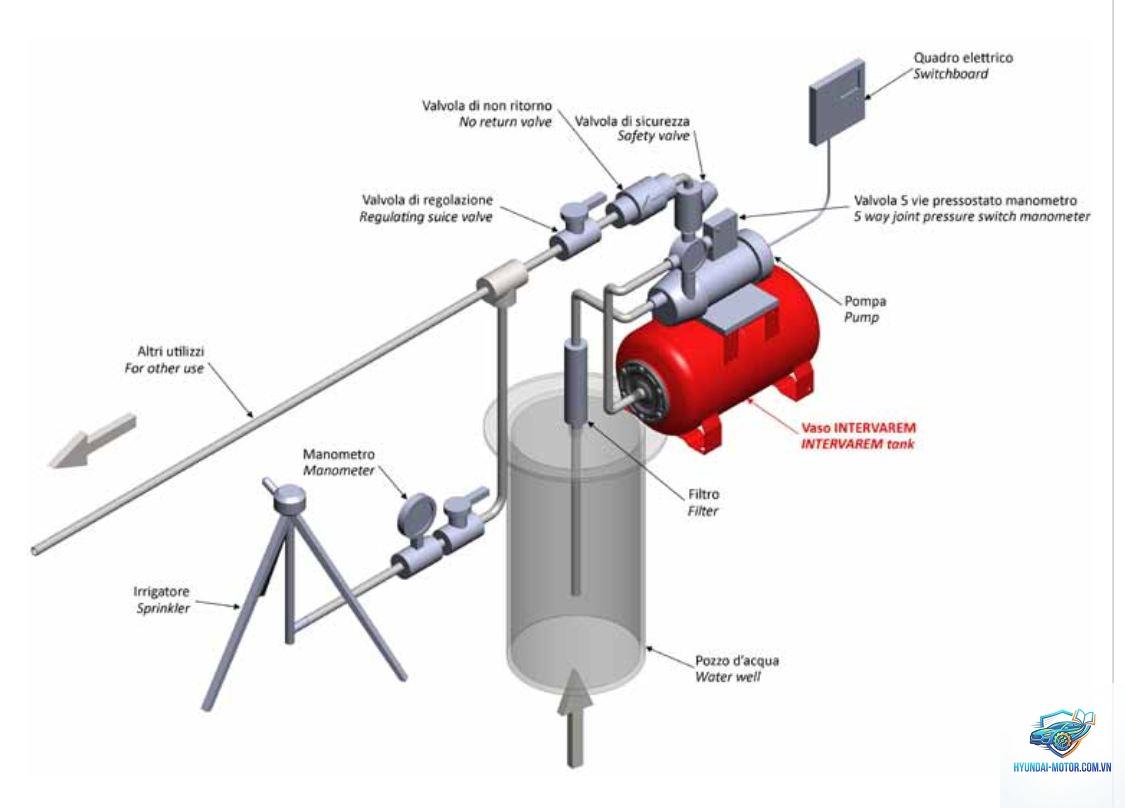

Một trong những ứng dụng phổ biến nhất là trong bình nước nóng (máy nước nóng) gia đình. Khi đun nóng, nước giãn nở, expansion tank hấp thụ lượng nước dư, ngăn áp suất tăng quá ngưỡng. Điều này đặc biệt quan trọng khi có van một chiều (check valve) trên đường cấp nước, vì van này ngăn nước giãn nở chảy ngược về đường ống chính.

Trong Hệ Thống Sưởi Trung Tâm (HVAC)

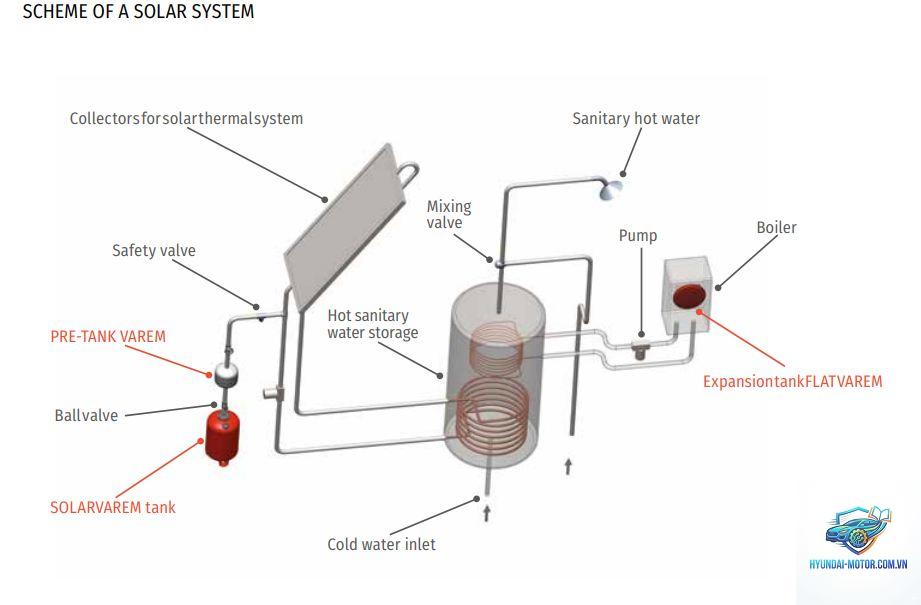

Các hệ thống sưởi kín sử dụng nước nóng tuần hoàn qua bộ tản nhiệt hoặc sàn sưởi. Expansion tank giữ áp suất ổn định, bù lại sự giãn nở khi nhiệt độ thay đổi, giảm hiện tượng búa nước và bảo vệ bơm tuần hoàn.

Trong Hệ Thống Làm Mát Động Cơ

Trên ô tô, expansion tank (thường gọi là bình phụ) chứa chất làm mát dư, cho phép chất lỏng giãn nở và co lại theo nhiệt độ động cơ, đồng thời giúp kiểm tra mức chất làm mát dễ dàng.

Trong Hệ Thống Nước Nóng Công Nghiệp Và Lò Hơi

Lò hơi công suất lớn sử dụng bình giãn nở áp suất cao để kiểm soát biến động thể tích nước, đảm bảo an toàn cho toàn bộ hệ thống hơi nước. Các nhà máy nhiệt điện, nhà máy hóa chất đều trang bị expansion tank chuyên dụng.

Lợi Ích Khi Lắp Đặt Expansion Tank Đúng Cách

Bảo vệ hệ thống khỏi quá áp: Giảm thiểu nguy cơ nổ đường ống, hỏng van và gioăng.
Ổn định áp suất vận hành: Giảm tải cho van an toàn, tránh hiện tượng xả nước liên tục.
Ngăn ngừa búa nước (water hammer): Hấp thụ sóng áp suất đột ngột khi van đóng mở nhanh.
Giảm tiếng ồn: Hệ thống vận hành êm hơn, không có tiếng gõ hay rít.
Kéo dài tuổi thọ thiết bị: Bơm, lò hơi, van và đường ống ít chịu ứng suất hơn.
Tiết kiệm năng lượng: Ổn định áp suất giúp quá trình trao đổi nhiệt hiệu quả hơn, giảm tổn thất.

Hướng Dẫn Lựa Chọn Expansion Tank Phù Hợp

Việc chọn kích thước và loại expansion tank cần dựa trên các thông số kỹ thuật của hệ thống:

Công Thức Tính Thể Tích Expansion Tank Cơ Bản

Thể tích bình cần thiết (V_tank) phụ thuộc vào tổng thể tích nước trong hệ thống, hệ số giãn nở của nước theo nhiệt độ và áp suất làm việc tối đa. Công thức thông dụng:

V_tank = (V_system × E) / (1 – (P_initial / P_max))

V_system: tổng thể tích nước trong hệ thống (lít)
E: hệ số giãn nở của nước (từ 0.03 đến 0.06 tùy nhiệt độ)
P_initial: áp suất khí ban đầu trong bình (thường bằng 0,5-1 bar)
P_max: áp suất làm việc tối đa của hệ thống (theo van an toàn)

Lưu Ý Khi Lựa Chọn

Nếu hệ thống sử dụng chất chống đông, hệ số giãn nở E sẽ lớn hơn, cần bình lớn hơn.
Chọn loại màng ngăn phù hợp với nhiệt độ và hóa chất. Nước nóng trên 90°C cần màng EPDM chịu nhiệt.
Kích thước kết nối phải khớp với đường ống chính (thường là 1/2”, 3/4” hoặc 1”).
Áp suất tối đa của bình phải lớn hơn áp suất làm việc của hệ thống (thường gấp 1.5 lần).

Quy Trình Lắp Đặt Expansion Tank Đúng Kỹ Thuật

Xác định vị trí lắp đặt: Expansion tank nên được lắp trên đường ống cấp nước lạnh, gần bình nước nóng hoặc lò hơi, sau van một chiều. Vị trí phải dễ tiếp cận để bảo dưỡng.
Kiểm tra áp suất khí ban đầu: Dùng đồng hồ đo áp suất lốp để kiểm tra van nạp khí. Áp suất khí phải thấp hơn áp suất tĩnh của hệ thống khoảng 0.2-0.3 bar.
Kết nối bình với hệ thống: Sử dụng van bi hoặc van một chiều giữa bình và đường ống chính để thuận tiện cho việc cách ly khi bảo trì.
Xả hết không khí trong đường ống: Mở van xả khí tại các điểm cao nhất của hệ thống để loại bỏ bọt khí.
Vận hành thử: Đưa hệ thống vào hoạt động, kiểm tra áp suất vận hành và đảm bảo không có rò rỉ. Theo dõi đồng hồ áp suất khi nước nóng lên.

Sai Lầm Thường Gặp Khi Sử Dụng Expansion Tank

Lắp bình quá nhỏ: Không đủ dung tích hấp thụ giãn nở, dẫn đến tăng áp thường xuyên, van an toàn xả nước liên tục.
Áp suất khí ban đầu không đúng: Quá cao hoặc quá thấp đều làm giảm hiệu quả hoạt động. Nếu áp suất khí bằng áp suất hệ thống, bình không thể hấp thụ giãn nở.
Không kiểm tra màng ngăn định kỳ: Màng hỏng dẫn đến mất khí, bình bị ngập nước hoàn toàn, mất chức năng.
Lắp bình ở vị trí quá nóng: Nếu bình đặt sát nguồn nhiệt, màng cao su nhanh hỏng. Cần giữ khoảng cách an toàn.
Sử dụng expansion tank cho hệ thống nước thải hoặc hóa chất ăn mòn: Vật liệu cao su thông thường không chịu được hóa chất, cần loại chuyên dụng.

So Sánh Expansion Tank Với Các Thiết Bị Tương Tự

Expansion tank thường bị nhầm lẫn với bình tích áp (pressure tank) hoặc bình ổn áp.

Kiểm tra màng ngăn bằng cách ấn van nạp khí: Nếu thấy nước chảy ra từ van, màng đã rách, cần thay bong bóng hoặc thay bình.
Không tự ý thay đổi áp suất khí khi hệ thống đang có áp: Cần xả hết nước trong bình trước khi điều chỉnh.
Nếu bình bị rỉ sét hoặc méo mó: Thay thế ngay để đảm bảo an toàn.
Với hệ thống sưởi có chứa chất chống đông: Cần chọn expansion tank có màng chịu glycol, và kiểm tra thường xuyên hơn.

Câu Hỏi Thường Gặp Về Expansion Tank (FAQ)

Expansion tank có bắt buộc phải lắp cho máy nước nóng không?

Không phải lúc nào cũng bắt buộc, nhưng rất nên lắp nếu hệ thống có van một chiều hoặc áp suất nước cấp cao. Ở nhiều nước, quy định xây dựng yêu cầu lắp expansion tank cho bình nước nóng dung tích lớn hơn 200 lít để đảm bảo an toàn.

Làm sao biết expansion tank có bị hỏng không?

Dấu hiệu thường thấy: van an toàn trên bình nước nóng xả nước nhỏ giọt liên tục, áp suất hệ thống dao động mạnh, hoặc nghe thấy tiếng nước chảy trong bình. Kiểm tra bằng cách ấn van nạp khí: nếu thấy nước phun ra là màng hỏng.

Có thể tự thay màng ngăn expansion tank không?

Với loại bình bong bóng (bladder type),

Thông thường áp suất khí ban đầu được nhà sản xuất đặt ở mức 0,5-1 bar. Khi lắp đặt, bạn cần điều chỉnh sao cho thấp hơn áp suất tĩnh của hệ thống nước lạnh khoảng 0,2-0,3 bar. Ví dụ nếu áp suất nước cấp là 3 bar, áp suất khí nên là 2,7-2,8 bar.

Expansion tank có tác dụng gì trong hệ thống sưởi sàn?

Giữ ổn định áp suất cho vòng tuần hoàn nước ấm, bảo vệ bơm và bộ tản nhiệt khỏi biến động nhiệt. Đặc biệt quan trọng với hệ thống sưởi sàn có chiều dài ống lớn, thể tích nước nhiều.

Có thể lắp expansion tank nằm ngang không?

Một số loại bình màng ngăn có thể lắp ngang, nhưng tốt nhất nên lắp thẳng đứng để không khí và nước phân tách rõ ràng, giúp màng ngăn hoạt động hiệu quả. Kiểm tra hướng dẫn của nhà sản xuất trước khi lắp.

Kết Luận

Expansion tank là một thiết bị nhỏ nhưng có vai trò quyết định đến độ bền và sự an toàn của hệ thống nước nóng, sưởi ấm và làm mát. Hiểu rõ expansion tank là gì, nguyên lý hoạt động, cách lựa chọn đúng kích thước và bảo dưỡng định kỳ sẽ giúp bạn tránh được những sự cố tốn kém và kéo dài tuổi thọ hệ thống. Khi mua mới, hãy chọn sản phẩm từ các thương hiệu uy tín, có chứng nhận chất lượng và tham khảo ý kiến kỹ sư chuyên ngành để đảm bảo phù hợp nhất với nhu cầu. Đừng chủ quan coi nhẹ vai trò của expansion tank, bởi một bình giãn nở tốt là lá chắn thép cho toàn bộ hệ thống đường ống của bạn.
