Double cradle frame là một cấu trúc khung xe được thiết kế với hai ống chính hình nôi bao quanh động cơ, tạo thành một hệ khung vững chắc nhưng vẫn linh hoạt. Loại khung này thường xuất hiện trên các dòng xe máy địa hình, enduro và một số mô tô phân khối lớn. Bài viết này sẽ giải thích chi tiết về double cradle frame, từ cấu tạo, nguyên lý hoạt động đến ưu nhược điểm và ứng dụng thực tế, giúp bạn hiểu rõ khái niệm này trong ngành cơ khí chế tạo xe hai bánh.

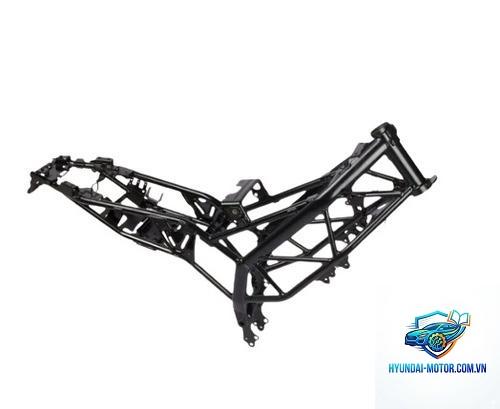

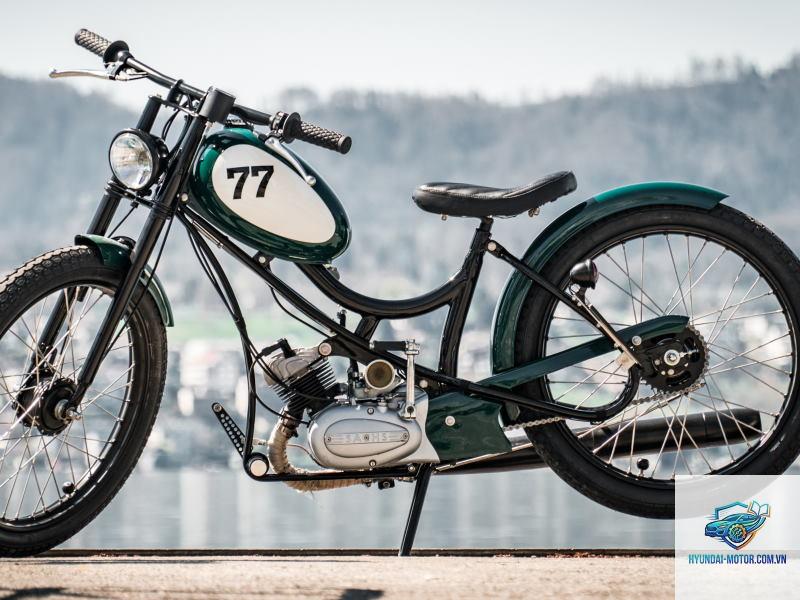

Double cradle frame, hay còn gọi là khung nôi kép, là loại khung xe có hai thanh ống chính chạy song song hoặc giao nhau ở phía dưới, ôm trọn block động cơ. Khác với khung đơn (single cradle) chỉ có một ống đỡ động cơ, thiết kế kép tạo ra hai điểm đỡ ở hai bên, phân bổ lực đồng đều hơn khi vận hành trên địa hình gồ ghề.
Cấu trúc này thường được làm từ thép hợp kim hoặc ống thép liền khối, có độ bền kéo cao. Động cơ được bắt cố định vào khung tại nhiều điểm, biến nó thành một phần chịu lực của toàn bộ xe. Double cradle frame nổi tiếng với độ bền bỉ và khả năng hấp thụ xung lực từ mặt đường, rất thích hợp cho xe đua off-road và xe địa hình chuyên dụng.

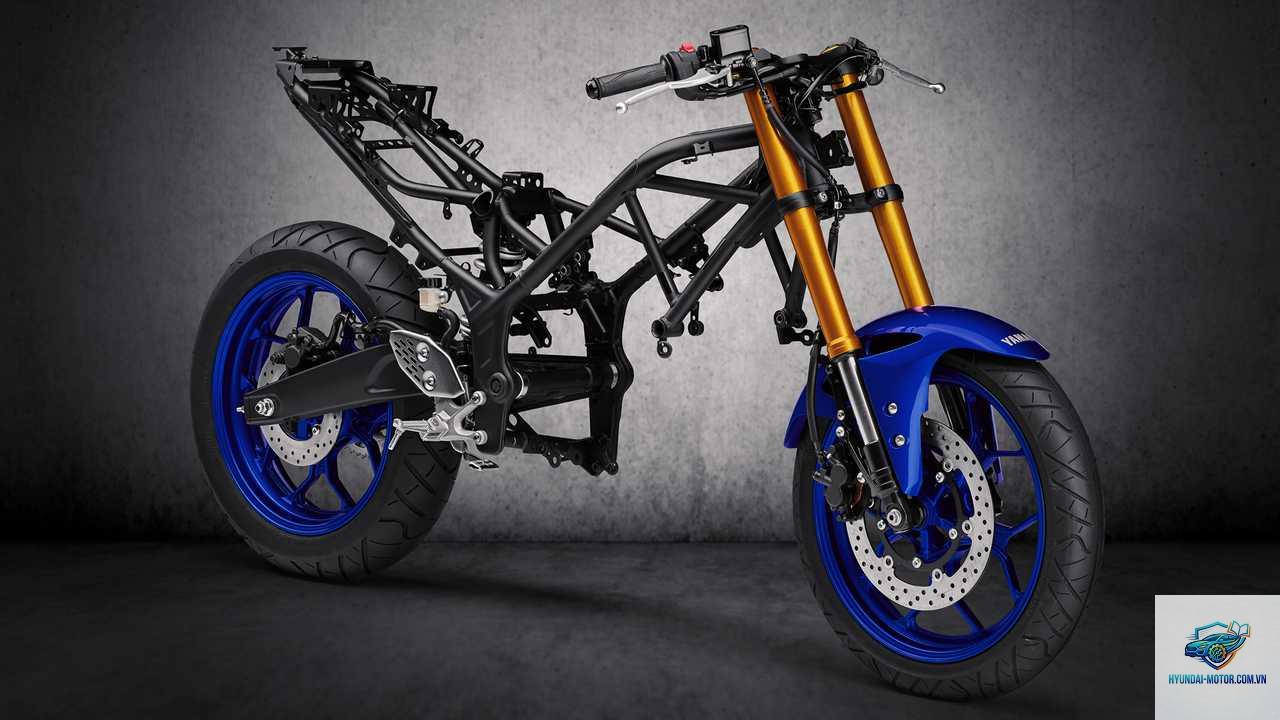

Cấu tạo và nguyên lý hoạt động của Double Cradle Frame
Các thành phần chính
Ống chính (Main tubes): Hai ống thép chịu lực chính, thường được uốn cong để bao quanh động cơ từ cổ xe xuống đến khu vực gác chân.
Ống nối (Crossmembers): Các thanh ngang liên kết hai ống chính, tạo độ cứng vững cho khung và giữ khoảng cách ổn định.
Giá máy (Engine mounts): Các tai bắt động cơ được hàn hoặc bắt bulông vào ống chính, giúp động cơ trở thành một phần kết cấu.
Cổ xe (Steering head): Phần trên cùng của khung nơi lắp ống lái và hệ thống treo trước.
Gắp sau (Swingarm pivot): Điểm trục của gắp sau, chịu toàn bộ lực truyền từ bánh sau lên khung.
Nguyên lý hoạt động
Double cradle frame hoạt động dựa trên nguyên lý phân tán lực. Khi xe di chuyển qua địa hình gồ ghề, lực xung kích từ bánh trước và bánh sau được truyền vào khung. Nhờ có hai đường ống chính, lực này được phân bổ đều sang hai bên thay vì tập trung tại một điểm duy nhất. Động cơ nằm bên trong “cái nôi” kép này cũng góp phần gia cố cấu trúc, giảm rung động và xoắn khung.
Thiết kế này cho phép khung vừa cứng vừa mềm theo cách có kiểm soát: cứng để giữ chính xác hình dạng khi vào cua tốc độ cao, mềm để hấp thụ sốc khi nhảy hoặc chạy trên đường đá. Điều này giải thích vì sao double cradle frame được ưa chuộng trong các giải đua motocross và enduro.
Phân loại Double Cradle Frame
Dựa trên cách bố trí ống và mục đích sử dụng, có thể chia double cradle frame thành hai loại chính:
Loại khung
Đặc điểm
Ứng dụng điển hình
Full double cradle
Hai ống chạy dọc toàn bộ chiều dài xe từ cổ đến gắp sau. Động cơ được ôm trọn bởi hai ống chính ở cả hai bên. Khung rất cứng, thích hợp cho xe phân khối lớn và xe đua.
Độ bền vượt trội: Cấu trúc hai ống chịu lực giúp khung chịu được tải trọng lớn và va đập liên tục mà không bị biến dạng.
Khả năng chống xoắn cao: Double cradle frame chống xoắn tốt hơn nhiều so với khung đơn hay khung thang, đặc biệt quan trọng khi xe vào cua gắt.
Hấp thụ sốc tốt: Hai ống chính hoạt động như một hệ thống giảm xóc thụ động, giảm rung động truyền lên người lái.
Dễ sửa chữa: Thiết kế đơn giản, các ống thép có thể hàn hoặc nắn lại nếu bị cong vênh sau tai nạn.
Tương thích với nhiều loại động cơ: Nhờ không gian rộng bên trong “cái nôi”, có thể lắp được các loại động cơ đơn xy lanh, xy lanh kép hoặc V-Twin.
Nhược điểm cần cân nhắc
Trọng lượng nặng hơn: So với khung nhôm đúc hoặc khung liền khối hiện đại, double cradle frame bằng thép nặng hơn khoảng 15-20%.
Chi phí sản xuất cao: Quá trình uốn ống và hàn đòi hỏi tay nghề cao, khó tự động hóa hoàn toàn.
Hạn chế về khoảng sáng gầm: Vì hai ống chạy dọc theo gầm xe, khoảng sáng có thể bị giảm so với các loại khung khác.
Kém linh hoạt trong thiết kế: Hình dáng tổng thể bị giới hạn bởi đường chạy của ống, khó tạo ra các đường nét khí động học phức tạp.
So sánh Double Cradle Frame với các loại khung khác
Loại khung
Độ bền
Trọng lượng
Chi phí
Khả năng off-road
Ứng dụng chính
Double cradle
Cao
Trung bình đến nặng
Cao
Xuất sắc
Xe địa hình, enduro, scrambler
Single cradle
Trung bình
Nhẹ
Thấp
Kém
Xe phổ thông, xe nhẹ
Perimeter / Monocoque
Rất cao
Nhẹ
Rất cao
Trung bình
Xe thể thao, superbike
Diamond frame (xe đạp)
Cao
Nhẹ
Thấp – vừa
Trung bình
Xe đạp đua, xe đạp đường phố
Như bảng trên, double cradle frame là lựa chọn tối ưu cho xe địa hình nhờ cân bằng giữa độ bền và chi phí. Trong khi đó, khung perimeter lại chiếm ưu thế trên đường nhựa nhờ trọng lượng nhẹ và độ cứng cao ở tốc độ lớn.
Ứng dụng thực tế của Double Cradle Frame
Xe máy địa hình và Enduro
Đây là lĩnh vực phổ biến nhất của double cradle frame. Hầu hết các mẫu xe đua motocross chuyên nghiệp như KTM 450 SX-F, Honda CRF450R đều sử dụng phiên bản hiện đại của loại khung này. Nhờ khả năng hấp thụ lực xoắn khi nhảy và tiếp đất, người lái có thể kiểm soát xe tốt hơn trên những đường đua gồ ghề.
Xe Scrambler và Phantom
Các dòng xe phong cách scrambler như Ducati Scrambler 800 hay Triumph Scrambler 900 tận dụng double cradle frame để tạo nên vẻ ngoài mộc mạc, cổ điển nhưng vẫn đảm bảo khả năng vận hành trên cả đường nhựa lẫn đường đất.
Xe địa hình hạng nặng
Những mẫu xe như Suzuki DR650S hay Kawasaki KLR650 sử dụng double cradle frame bằng thép để chịu được tải trọng lớn khi chở đồ và di chuyển đường dài trên địa hình khó.
Sai lầm thường gặp khi đánh giá Double Cradle Frame
Nhầm lẫn với khung thang
Nhiều người mới thường nhầm double cradle frame với khung thang (ladder frame) vì đều có hai thanh dọc. Tuy nhiên, khung thang không có đường uốn ôm động cơ và thường phẳng hơn, ít có khả năng chống xoắn.
Cho rằng nó luôn nặng và lạc hậu
Double cradle frame hiện đại được làm từ thép ống liền mạch, hợp kim crom-moly, có trọng lượng chỉ ngang hoặc thậm chí nhẹ hơn một số khung nhôm đúc rẻ tiền. Ví dụ, khung của KTM EXC 350 chỉ nặng khoảng 8,5 kg.
Không kiểm tra độ dày ống
Khi mua xe cũ hoặc tự chế khung, nhiều người chỉ nhìn hình dáng mà bỏ qua độ dày thành ống. Một khung double cradle với ống quá mỏng có thể gãy khi chịu tải lớn, đặc biệt khi hàn thêm các chi tiết phụ.
Lưu ý quan trọng khi bảo dưỡng và sử dụng Double Cradle Frame
Kiểm tra các mối hàn định kỳ, đặc biệt sau những lần đổ xe hoặc nhảy ở tốc độ cao.
Không hàn hoặc khoan vào khung nếu chưa có kinh nghiệm, vì có thể phá hủy cấu trúc tôi luyện của thép.
Luôn sử dụng bulông và ốc đúng thông số kỹ thuật khi lắp động cơ; lực siết sai có thể gây nứt tai bắt.
Nếu muốn giảm trọng lượng, có thể thay thế một số chi tiết nhôm hoặc titanium, nhưng không cắt bỏ ống khung chính.
Khi nâng cấp hệ thống treo, cần tính toán lại tải trọng tác động lên khung để tránh vượt quá giới hạn thiết kế.
FaQ về Double Cradle Frame
Double cradle frame có phù hợp với xe tay ga không?
Hiếm khi, vì xe tay ga thường sử dụng khung liền thân dạng bệ (step-through frame) để tận dụng không gian để chân và cốp. Double cradle frame chủ yếu dành cho xe số và xe địa hình.
Double cradle frame có thể tự chế tại nhà không?
Có thể, nhưng đòi hỏi kỹ năng hàn uốn ống thép và kiến thức tính toán kết cấu. Nếu tự chế, cần sử dụng giấy vẽ kỹ thuật và kiểm tra bằng phương pháp đo biến dạng trước khi vận hành thực tế.
Làm sao để nhận biết double cradle frame trên một chiếc xe?
Nhìn từ dưới gầm xe lên, bạn sẽ thấy hai thanh ống chạy dọc hai bên động cơ, uốn cong ôm lấy máy. Nếu chỉ có một thanh duy nhất chạy dưới động cơ thì đó là single cradle.
Double cradle frame có phù hợp với xe điện không?
Hoàn toàn phù hợp. Nhiều xe điện địa hình như Cake Kalk sử dụng khung dạng này để đặt pin và motor ở vị trí trọng tâm thấp, giúp xe ổn định khi off-road.
Kết luận
Double cradle frame là một trong những thiết kế khung xe thành công nhất trong lịch sử chế tạo mô tô, kết hợp hài hòa giữa độ bền, khả năng vận hành trên địa hình khó và chi phí sản xuất hợp lý. Dù đã xuất hiện từ nhiều thập kỷ, loại khung này vẫn được các hãng xe không ngừng phát triển, từ thép crom-moly đến các hợp kim mới nhẹ hơn. Nếu bạn yêu thích xe địa hình, off-road hoặc dòng xe scrambler, hiểu rõ về double cradle frame sẽ giúp bạn chọn được model phù hợp cũng như bảo dưỡng xe đúng cách, duy trì hiệu suất bền bỉ qua năm tháng.
