Backbone frame là một trong những loại kết cấu khung gầm ô tô độc đáo, được biết đến với thiết kế dạng xương sống chạy dọc trung tâm xe. Khung xương sống này đóng vai trò chịu lực chính, kết nối hệ thống treo trước và sau, đồng thời bảo vệ trục truyền động và các thành phần truyền lực. Không giống như khung thang truyền thống hay thân vòm liền khối, backbone frame mang lại sự cân bằng tối ưu giữa độ cứng xoắn, trọng lượng nhẹ và tính linh hoạt trong thiết kế. Từ những mẫu xe thể thao huyền thoại đến các dòng xe địa hình chuyên dụng, backbone frame đã chứng minh giá trị vượt trội trong suốt hơn 80 năm phát triển.
Trong lĩnh vực cơ khí ô tô, backbone frame là một loại khung gầm có cấu trúc dạng ống hoặc hộp hình chữ nhật chạy dọc theo trục trung tâm của xe, từ bảng táp-lô phía trước đến trục sau. Phần khung xương sống này thường được chế tạo từ thép cường lực hoặc hợp kim nhôm, có tiết diện kín để tối đa khả năng chịu xoắn và uốn. Các bộ phận như động cơ, hộp số, hệ thống treo và trục được gắn trực tiếp hoặc gián tiếp lên khung chính thông qua các giá đỡ hoặc khung phụ.

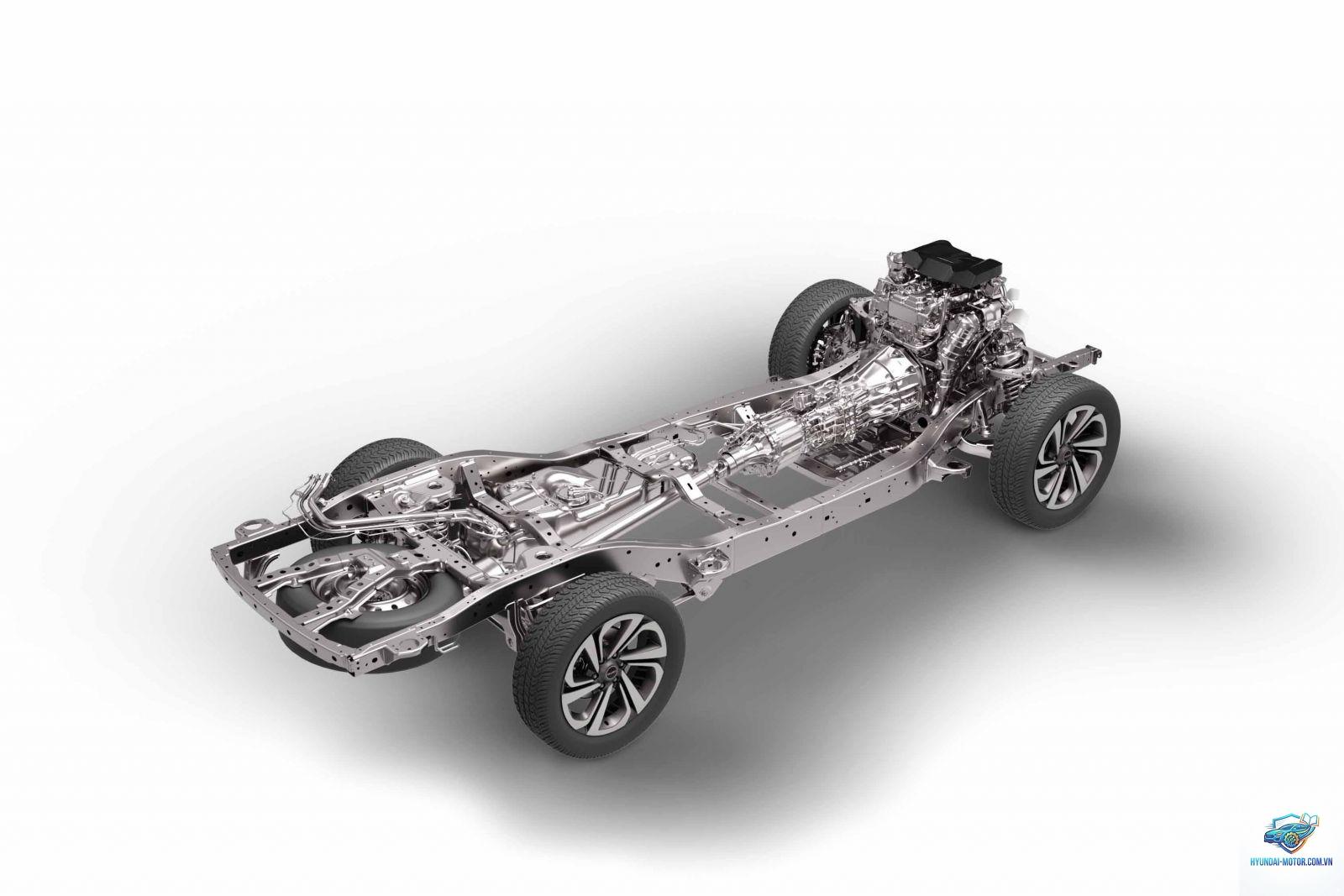

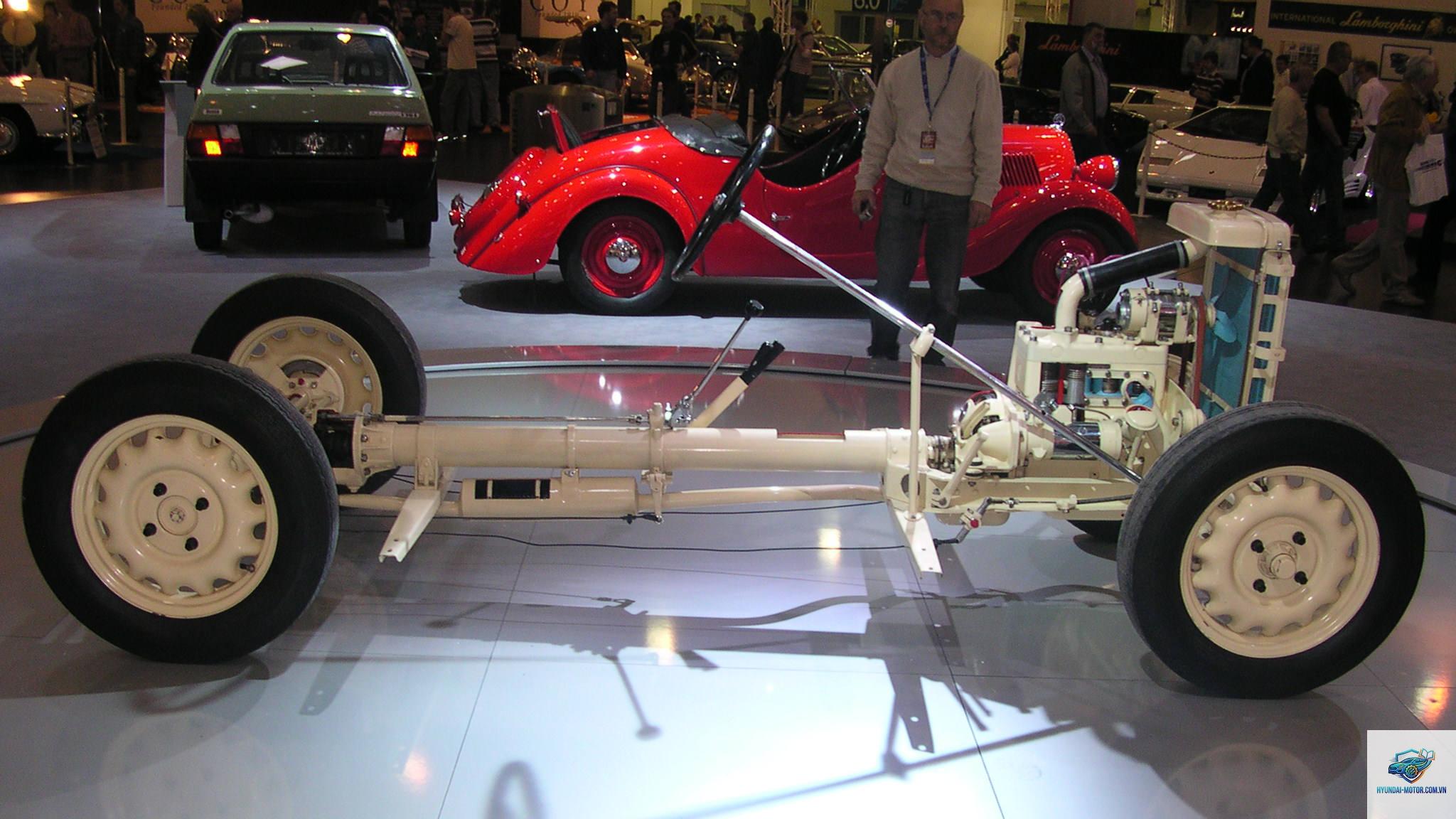

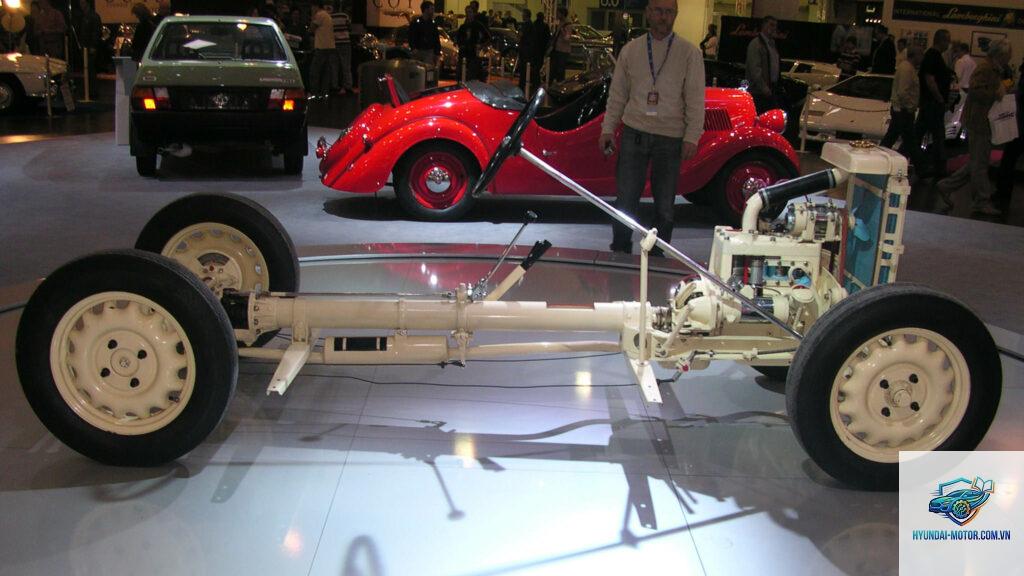

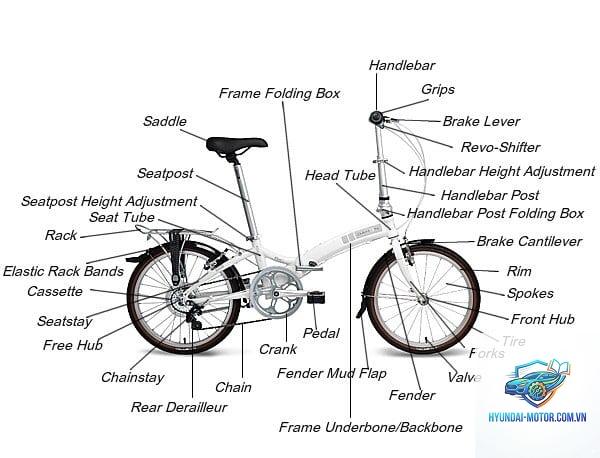

Đặc điểm nhận dạng cơ bản của backbone frame là không có hai thanh dọc chạy song song như khung thang. Thay vào đó, chỉ có một cấu trúc trung tâm duy nhất, thường rỗng bên trong để chứa trục truyền động hoặc trục các-đăng. Các bánh xe được kết nối với khung trung tâm qua càng treo dạng tay đòn hoặc hệ thống treo độc lập, tạo ra không gian rộng rãi dưới sàn xe và giúp hạ thấp trọng tâm.
Phân loại backbone frame trong thiết kế ô tô
Dựa trên cấu tạo và vật liệu, backbone frame được chia thành ba dạng chính:
Backbone chassis thuần túy: Khung xương sống chính bằng thép hoặc nhôm chịu toàn bộ tải trọng, thường được sử dụng trên các dòng xe thể thao hạng nhẹ. Ví dụ điển hình là Lotus Elise sử dụng khung nhôm dạng backbone nổi tiếng với trọng lượng chỉ khoảng 70 kg.
Backbone ống (tubular backbone): Là biến thể dùng các ống thép hàn lại với nhau tạo thành cấu trúc không gian dạng xương sống, phổ biến trên các xe đua vintage. Dòng xe Tatra của Tiệp Khắc từ những năm 1930 đã sử dụng khung backbone ống kết hợp với khung gầm riêng biệt.
Backbone lai monocoque (hybrid backbone): Kết hợp giữa khung xương sống và thân vòm chịu lực một phần. Loại này cho phép tiết kiệm trọng lượng hơn nữa trong khi vẫn giữ được độ cứng xoắn cao. Một số mẫu xe concept của các hãng châu Âu đã áp dụng thiết kế này.
Mỗi loại có ưu điểm riêng về khả năng chịu tải, chi phí sản xuất và mức độ phức tạp trong chế tạo. backbone frame dạng ống thường dễ chế tạo thủ công, trong khi dạng lai đòi hỏi công nghệ ép thủy lực và hàn laser tiên tiến.
Cấu tạo và nguyên lý hoạt động của backbone frame
Thành phần chính của khung xương sống
Ống/hộp trung tâm: Là phần kết cấu chính thường có tiết diện chữ nhật hoặc tròn, được gia cố bằng các vách ngăn bên trong để chống uốn và xoắn. Độ dày thành ống có thể từ 2 mm đến 6 mm tùy theo tải trọng thiết kế.
Khung phụ trước và sau: Các giá đỡ bằng thép hoặc nhôm được bắt vít hoặc hàn vào khung trung tâm, nơi gắn động cơ, hộp số, treo trước và treo sau. Những khung phụ này có thể tháo rời để bảo dưỡng.
Thanh giằng chéo (cross member): Ở vị trí đầu và cuối khung, các thanh giằng chéo được bố trí để phân phối lực từ khung xương sống sang các điểm gắn bánh xe, tăng độ ổn định.
Hệ thống treo và dầm cầu: Đối với backbone frame, hệ thống treo độc lập thường được sử dụng để tận dụng không gian trống hai bên khung, giúp giảm khối lượng không được treo.
Cách backbone frame phân phối lực
Khi xe vận hành, tải trọng từ động cơ, hành khách và tải trọng động từ mặt đường tập trung lên khung trung tâm. Khung xương sống hoạt động như một dầm liên tục, truyền lực dọc và xoắn đến các đầu cầu. Cấu trúc hộp kín giúp chống xoắn hiệu quả gấp 3-4 lần so với khung thang có cùng trọng lượng. Do điểm đặt lực tập trung vào tâm xe, backbone frame cho phép thiết kế thân xe nhẹ hơn vì vỏ chỉ đóng vai trò che chắn khí động học.
Lịch sử phát triển và các mẫu xe tiêu biểu
Backbone frame xuất hiện lần đầu vào đầu thế kỷ 20, nhưng phải đến những năm 1930, kỹ sư Hans Ledwinka của hãng Tatra mới hoàn thiện thiết kế backbone ống cho dòng xe Tatra 77. Sau đó, các nhà sản xuất châu Âu như Mercedes-Benz, Volkswagen và Lancia cũng thử nghiệm. Bước ngoặt lớn đến khi Colin Chapman – người sáng lập Lotus – phát triển khung backbone nhôm cho Lotus Seven (1957) và sau đó là Lotus Elite (1958). Lotus là một trong những hãng tiên phong sử dụng backbone frame đại trà trên xe thể thao.
Một số mẫu xe nổi tiếng sử dụng backbone frame:
Lotus Elise (1996): Khung backbone nhôm đúc ép, trọng lượng chỉ 700 kg, độ cứng xoắn đạt 11.000 Nm/độ.
De Tomaso Pantera (1971): Sử dụng khung backbone thép kết hợp với khung phụ động cơ Ford V8.
Tatra T87 (1936): Xe sang với khung backbone ống thép, động cơ V8 đặt sau.
Chevrolet Corvette C2 (1963-1967): Mặc dù thường được gọi là khung sườn, nhưng C2 sử dụng cấu trúc backbone lai với dầm trung tâm.
TVR Tuscan (2000): Khung backbone thép ống hàn thủ công, nổi tiếng với độ cứng cao.
Qua bảng so sánh có thể thấy backbone frame chiếm ưu thế về độ cứng xoắn và trọng lượng so với khung thang, nhưng lại thua monocoque và space frame về khả năng chịu lực toàn diện. Tuy nhiên, backbone frame có lợi thế về tính đơn giản trong thiết kế hệ thống truyền động và khả năng nâng cao hiệu suất vận hành cho các dòng xe thể thao dung tích lớn.
Ưu điểm và hạn chế của backbone frame
Ưu điểm nổi bật
Độ cứng xoắn vượt trội so với trọng lượng: Một backbone frame bằng nhôm có thể đạt độ cứng xoắn tương đương khung thép nặng hơn 40%, nhờ cấu trúc hộp kín và tiết diện hiệu quả.
Hạ thấp trọng tâm xe: Do chỉ có một khung trung tâm, sàn xe có thể được đặt thấp hơn, giảm chiều cao tổng thể và cải thiện tính ổn định khi vào cua.
Bảo vệ trục truyền động tốt hơn: Trục các-đăng hoặc trục dẫn động được đặt bên trong khung rỗng, tránh va đập từ mặt đường và giảm tiếng ồn.
Linh hoạt trong thiết kế thân vỏ: Vì khung chịu toàn bộ tải trọng, thân xe có thể được làm bằng vật liệu nhẹ như sợi thủy tinh, composite mà không ảnh hưởng đến độ cứng.
Hạn chế cần cân nhắc
Không gian trung tâm bị chiếm dụng: Phần hầm trung tâm (tunnel) lớn hơn nhiều so với khung thang hay monocoque, làm giảm không gian để chân ở hàng ghế sau.
Khó khăn trong sản xuất và sửa chữa: Quy trình hàn và ép khung backbone đòi hỏi độ chính xác rất cao. Nếu bị biến dạng do tai nạn, việc nắn sửa gần như không thể, phải thay mới khung.
Chi phí nguyên vật liệu cao: Sử dụng nhôm hợp kim cao cấp hoặc thép cường lực đặc chủng làm tăng giá thành sản phẩm.
Không phù hợp với xe tải trọng lớn: Backbone frame có giới hạn chịu tải uốn thấp hơn so với khung thang, nên không được sử dụng trên các dòng xe thương mại hạng nặng.
Ứng dụng thực tế của backbone frame trong công nghiệp ô tô
Dù không phổ biến như khung thang hay monocoque, backbone frame vẫn được ứng dụng rộng rãi trong các lĩnh vực đặc thù:
Xe thể thao hạng nhẹ: Lotus và các hãng niche như Caterham, Morgan sử dụng backbone frame để tối ưu tỷ lệ công suất/trọng lượng. Ví dụ, Caterham Seven trang bị khung backbone thép ống giúp xe chỉ nặng 550 kg.
Xe địa hình hạng nhẹ: Một số dòng xe off-road như Alvis của Anh hay các mẫu xe quân sự nhỏ gọn sử dụng backbone frame để tăng độ bền và dễ bảo trì.
Xe concept và xe điện với pin đặt sàn: Các nhà thiết kế đang tái sinh backbone frame dưới dạng khung trung tâm chứa bộ pin hình hộp, giúp giảm chiều cao tổng thể và phân bố trọng lượng đều.
Xe máy ba bánh và xe hạng nhẹ: Backbone frame cũng xuất hiện trên xe ba bánh như Morgan 3 Wheeler hay các mẫu xe cổ điển nhờ tính đơn giản và dáng vẻ độc đáo.
Trong các nhà máy sản xuất ô tô thể thao quy mô nhỏ, backbone frame được ưa chuộng vì dễ điều chỉnh kích thước và linh kiện. Một số công ty độ xe cũng chọn phương án hàn khung backbone thép ống cho các dự án xe đua đường phố.
Quy trình thiết kế và sản xuất backbone frame tiêu chuẩn
Để chế tạo một backbone frame chất lượng cao, các kỹ sư thực hiện theo các bước chính:
Mô phỏng tính toán (FEA): Sử dụng phần mềm phân tích phần tử hữu hạn để xác định tiết diện, độ dày và vị trí gia cường nhằm đạt độ cứng xoắn mục tiêu với khối lượng tối thiểu.
Chọn vật liệu: Nhôm 6061-T6 hoặc thép 4130 chrome-moly thường được ưu tiên cho khung backbone vì khả năng chịu lực và hàn tốt. Nhôm giúp giảm 40% trọng lượng so với thép.
Cắt và tạo hình: Các tấm kim loại được cắt laser, sau đó gấp hoặc đúc ép thành hình hộp chữ nhật theo đúng thông số kỹ thuật từ bản vẽ.
Hàn tổ hợp: Các mối hàn TIG (đối với nhôm) hoặc MIG (đối với thép) được thực hiện trong môi trường kiểm soát, đảm bảo độ kín và đồng đều. Hàn điểm hoặc hàn robot được dùng để tăng năng suất.
Xử lý nhiệt và gia cường: Khung được ủ hoặc tôi nhiệt để loại bỏ ứng suất dư, sau đó phun cát và sơn tĩnh điện chống ăn mòn.
Kiểm tra độ cứng và độ bền: Dùng máy đo biến dạng và thử tải trọng tĩnh lên 1.5 lần tải trọng thiết kế. Sai số góc xoắn cho phép dưới 0,5 độ.
Sai lầm thường gặp khi tìm hiểu về backbone frame
Nhiều người mới tiếp cận dễ mắc các lỗi:
Nhầm lẫn với khung thang: Cả hai đều là khung riêng, nhưng backbone chỉ có một dầm trung tâm, còn khung thang có hai dầm chạy song song. Nhìn từ dưới gầm xe, backbone có hầm lớn hơn hẳn.
Cho rằng backbone frame yếu hơn monocoque: Thực tế, backbone frame có thể có độ cứng xoắn cao hơn monocoque nếu cùng trọng lượng, nhưng monocoque lại vượt trội về chịu lực xô lệch và hấp thụ va chạm.
Nghĩ rằng backbone frame chỉ dùng cho xe cổ: Lotus vẫn sản xuất xe Elise với backbone frame nhôm cho đến năm 2021. Nhiều hãng độ xe hypercar cũng áp dụng biến thể backbone hiện đại.
Bỏ qua khả năng chống ăn mòn: Với khung backbone bằng thép, việc phủ chống gỉ là bắt buộc vì độ ẩm dễ tích tụ bên trong ống rỗng. Các lỗ thoát nước cần được thiết kế ngay từ đầu.
Lưu ý quan trọng khi bảo dưỡng xe sử dụng backbone frame
Kiểm tra định kỳ các mối hàn ở khu vực gắn khung phụ, đặc biệt sau khi xe vận hành ở địa hình xóc.
Không tự ý hàn hoặc khoan thêm lỗ lên khung chính vì có thể làm giảm độ cứng và gây nứt do tập trung ứng suất.
Khi độ xe (thay động cơ, tăng công suất), cần tính toán lại giới hạn chịu lực của backbone frame và gia cường thêm khi cần.
Bảo quản xe trong môi trường khô ráo, tránh để nước đọng bên trong khung rỗng. Xịt dầu chống gỉ vào khoang trung tâm mỗi năm một lần.
Câu hỏi thường gặp về backbone frame
Backbone frame có giống chassis không?
Backbone frame là một dạng chassis (khung gầm) đặc biệt. Chassis là thuật ngữ chỉ toàn bộ hệ thống kết cấu chịu lực của xe, backbone frame chỉ phần khung xương sống trung tâm. Vì vậy, backbone frame là một loại chassis, nhưng không phải chassis nào cũng là backbone frame.
Xe nào sử dụng backbone frame phổ biến nhất?
Dòng xe Lotus Elise/Exige và các biến thể thể thao của Lotus là đại diện tiêu biểu nhất. Ngoài ra, các dòng xe cổ như Tatra, Mercedes-Benz 300SL Gullwing (khung ống dạng backbone) và các xe đua vintage cũng dùng cấu trúc này.
Backbone frame và unibody khác nhau thế nào?
Unibody (thân vòm liền khối) kết hợp vỏ và khung thành một khối duy nhất chịu lực. Backbone frame tách riêng phần khung chịu lực và vỏ chỉ làm nhiệm vụ bao che. Unibody phổ biến trên xe hiện đại vì nhẹ và an toàn va chạm tốt hơn, nhưng backbone frame vẫn có lợi thế về độ cứng xoắn đơn thuần và dễ sửa chữa khung khi hư hỏng cục bộ.
Có thể tự chế tạo backbone frame tại nhà không?
Về lý thuyết, có thể chế tạo backbone frame bằng ống thép hàn tại nhà nếu người thực hiện có tay nghề hàn và kiến thức kết cấu. Tuy nhiên, việc đảm bảo dung sai, độ cứng và an toàn va chạm rất khó nếu không có thiết bị đo lường chuyên dụng. Các dự án tự chế thường dùng backbone frame cho xe địa hình hoặc xe bay (go-kart) có tốc độ thấp.
Backbone frame có tương lai không?
Với sự phát triển của xe điện, backbone frame đang được hồi sinh trên một số mẫu concept nhờ khả năng đặt pin dạng hộp bên trong khung trung tâm, giúp hạ trọng tâm. Hãng Lotus đã cho thấy tiềm năng của backbone frame với mẫu Evija đạt độ cứng xoắn ấn tượng. Trong tương lai, backbone frame có thể xuất hiện nhiều hơn trên các dòng xe thể thao điện hạng nhẹ.
Kết luận về backbone frame
Backbone frame là một giải pháp kết cấu thông minh, kết hợp ưu điểm của độ cứng xoắn cao, trọng lượng nhẹ và thiết kế gọn gàng. Dù không chiếm ưu thế trên thị trường xe phổ thông, backbone frame vẫn giữ vị trí quan trọng trong phân khúc xe thể thao, xe vintage và các dự án độc bản. Sự hồi sinh của nó trong bối cảnh xe điện và công nghệ vật liệu mới hứa hẹn đưa backbone frame trở thành một xu hướng thiết kế đáng chú ý. Hiểu rõ backbone frame là gì giúp những người yêu xe, kỹ sư cơ khí và nhà thiết kế có thêm công cụ để tạo ra những chiếc xe vừa hiệu quả vừa độc đáo.
