Cổng OBD (On-Board Diagnostics) là một hệ thống tự chẩn đoán tích hợp trên hầu hết các dòng xe ô tô hiện đại. Hiểu đơn giản, đây là cổng giao tiếp cho phép kết nối máy tính hoặc thiết bị chuyên dụng để đọc mã lỗi, kiểm tra tình trạng động cơ, hệ thống truyền động và nhiều bộ phận điện tử khác. Từ khi ra đời vào thập niên 80, OBD đã trở thành công cụ không thể thiếu cho thợ sửa xe, kỹ thuật viên và cả người dùng phổ thông muốn giám sát sức khỏe xế yêu.
Bản Chất Của Cổng OBD – Từ Khái Niệm Đến Cơ Chế Hoạt Động
OBD là viết tắt của On-Board Diagnostics, tức hệ thống chẩn đoán trên xe. Nó bao gồm một cổng kết nối vật lý (thường có 16 chân, hình dạng giống cổng USB lớn) và phần mềm xử lý các tín hiệu từ cảm biến. Khi xe gặp sự cố như bugi đánh lửa yếu, cảm biến oxy hỏng hay van EGR kẹt, bộ điều khiển trung tâm (ECU) sẽ ghi lại mã lỗi dạng chữ và số. Cổng OBD chính là cầu nối để thiết bị ngoài truy xuất các mã này.
Cấu Tạo Vật Lý Của Cổng OBD-II

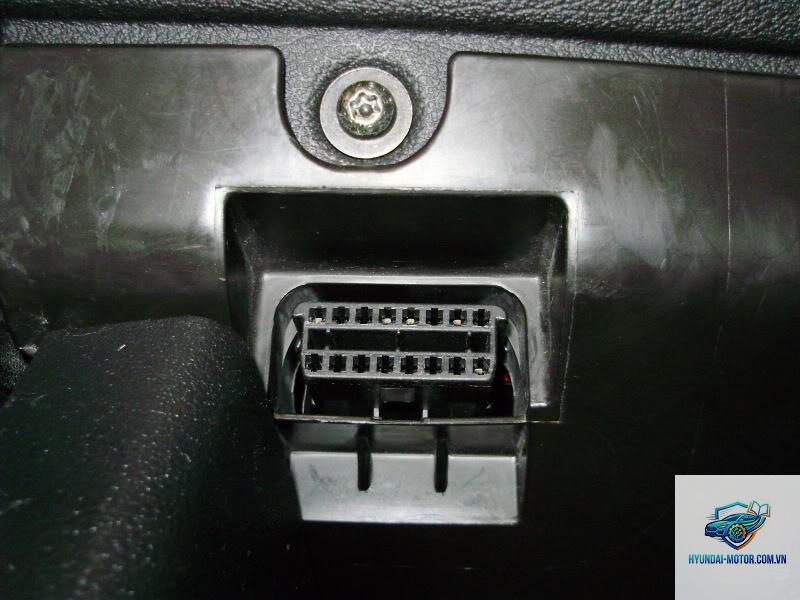

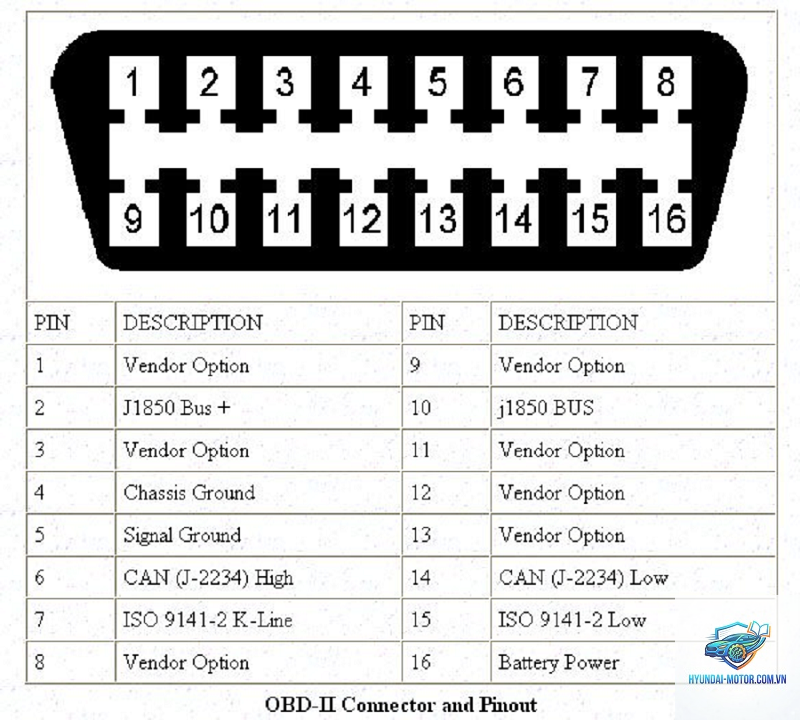

Chuẩn phổ biến nhất hiện nay là OBD-II, ra đời năm 1996 tại Mỹ và được áp dụng rộng rãi trên nhiều dòng xe toàn cầu. Cổng OBD-II có 16 chân, mỗi chân đảm nhiệm một chức năng riêng: chân 4 và 5 là nối đất, chân 16 là nguồn 12V, các chân còn lại dành cho bus CAN, ISO, K-Line… Tùy hãng xe, các chân này có thể hoạt động ở các giao thức khác nhau (ISO 9141, CAN ISO 15765, J1850 VPW/PWM).
Nhờ các cảm biến gắn trên động cơ, hộp số, hệ thống xả, phanh ABS, túi khí… ECU liên tục giám sát hàng trăm thông số. Khi một giá trị vượt ngưỡng cho phép, mã lỗi tương ứng được lưu vào bộ nhớ. Cổng OBD cho phép thiết bị đọc mã này thông qua giao thức CAN (Controller Area Network) tốc độ cao, cho tốc độ truyền lên đến 1 Mbps trên các dòng xe đời mới.
Phân Loại Hệ Thống OBD – Từ OBD-I Đến OBD-II Và EOBD
Trước khi OBD-II trở nên thống nhất, mỗi hãng xe có một hệ thống chẩn đoán riêng. OBD-I xuất hiện từ đầu thập niên 80, chỉ đọc được mã lỗi cơ bản, không có cảnh báo sớm. Năm 1994, Hiệp hội Kỹ thuật Ô tô (SAE) bắt đầu chuẩn hóa, và đến 1996, OBD-II chính thức bắt buộc trên xe bán tại Mỹ. Châu Âu cũng áp dụng EOBD (European OBD) tương tự từ năm 2001 cho xe xăng và 2004 cho xe diesel.
Sự Khác Biệt Giữa OBD-I Và OBD-II
OBD-I: Chỉ giám sát một vài hệ thống (động cơ, truyền động), không có cảnh báo đèn Check Engine liên tục. Mã lỗi thường được đọc bằng cách nối tắt chân hoặc đếm số lần nháy đèn.
OBD-II: Giám sát toàn diện hơn, bao gồm cả khí thải, hộp số, hệ thống chống bó cứng phanh (ABS), túi khí. Đèn Check Engine sẽ sáng nếu có lỗi liên quan đến khí thải hoặc ảnh hưởng đến vận hành.
EOBD: Tương tự OBD-II nhưng áp dụng tiêu chuẩn châu Âu, hỗ trợ thêm một số giao thức riêng như ISO 9141-2.
Hiện nay, OBD-II/EOBD là chuẩn phổ cập. Hầu hết xe sản xuất từ 2008 trở đi đều hỗ trợ giao thức CAN, giúp thiết bị đọc nhanh chóng và chi tiết.
Lợi Ích Khi Sử Dụng Cổng OBD Cho Xe Ô Tô
Cổng OBD mang lại nhiều lợi ích thiết thực cho cả chủ xe lẫn thợ sửa chữa. Chẩn Đoán Lỗi Nhanh Và Chính Xác

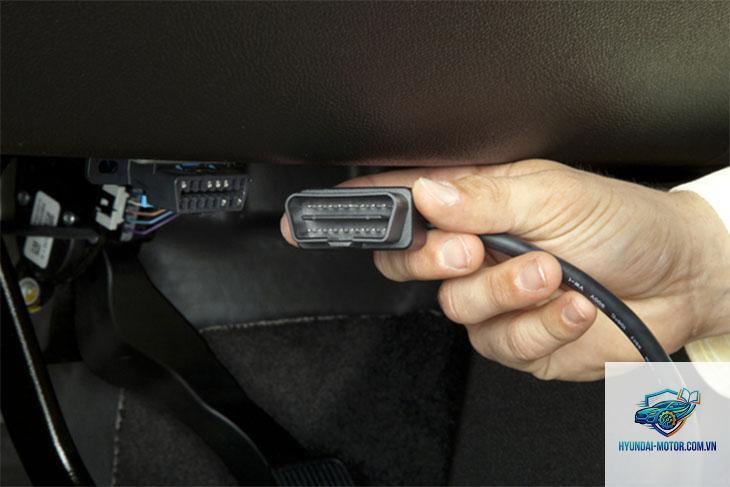

Thay vì phải tháo rời từng bộ phận để kiểm tra, thợ kỹ thuật chỉ cần cắm máy quét OBD vào cổng, đọc mã lỗi và tra cứu hướng dẫn sửa chữa. Quá trình này giảm thời gian chẩn đoán từ vài giờ xuống còn vài phút. Ví dụ, nếu mã P0420 xuất hiện, bạn biết ngay bộ chuyển đổi xúc tác (catalytic converter) hoạt động kém hiệu quả.
2. Giám Sát Thông Số Hoạt Động Thực Tế
Các thiết bị OBD Bluetooth hoặc WiFi cho phép hiển thị real-time tốc độ động cơ (RPM), nhiệt độ nước làm mát, điện áp ắc quy, áp suất dầu, mức tiêu thụ nhiên liệu tức thời… Chủ xe chủ động theo dõi và phát hiện sớm bất thường trước khi hư hỏng lan rộng.
3. Tiết Kiệm Chi Phí Sửa Chữa Và Nhiên Liệu
Khi đèn Check Engine sáng, nhiều người vội vàng mang xe đến gara và tốn tiền cho những kiểm tra không cần thiết. Nhờ có thiết bị đọc OBD cơ bản (giá chỉ vài trăm nghìn),

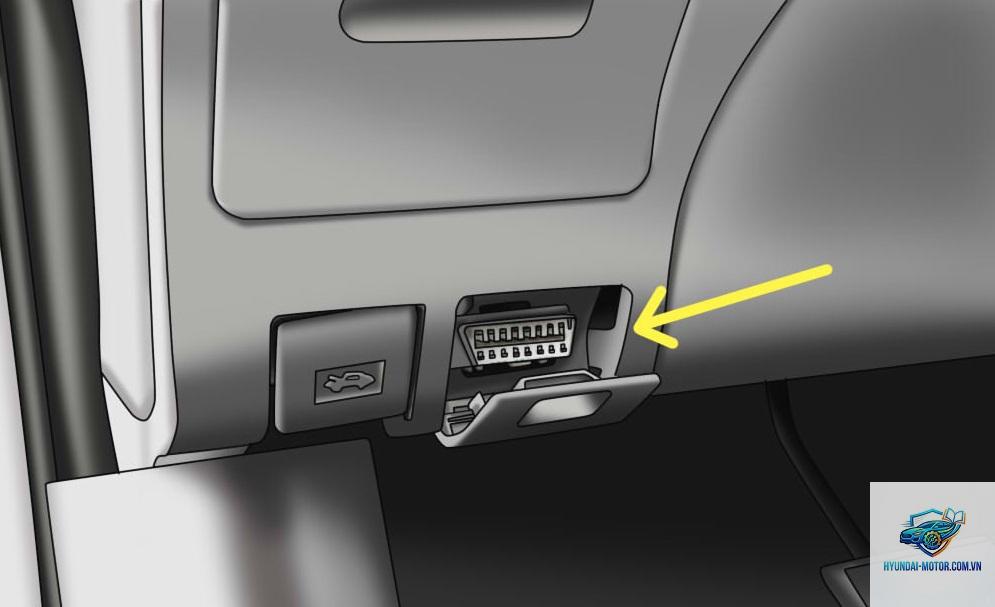

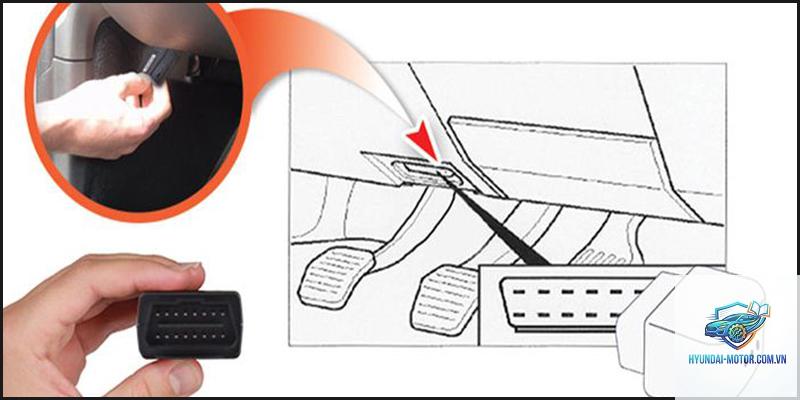

Vị trí phổ biến nhất là dưới táp-lô phía người lái, gần hộp cầu chì hoặc dưới vô lăng. Một số xe BMW đặt cổng gần cốp đồ phía trước, xe Mercedes có thể ở sau hộc để đồ trung tâm. Nếu không thấy, hãy kiểm tra sách hướng dẫn sử dụng.
Cổng OBD có dùng được cho mọi loại xe không?
Không. Xe sản xuất trước năm 1996 (Mỹ) hoặc trước 2001 (châu Âu) thường không có cổng OBD-II. Xe đời cũ có thể có cổng dạng tròn hoặc vuông với giao thức riêng. Với xe máy, hầu hết chưa trang bị cổng OBD, chỉ có một số dòng xe tay ga cao cấp gần đây có cổng chẩn đoán riêng.
Mua thiết bị đọc mã lỗi OBD loại nào tốt?
Tùy vào nhu cầu: nếu là chủ xe cơ bản, hãy mua bộ ELM327 Bluetooth chính hãng (khoảng 300-400k) kết hợp app Torque Pro. Nếu thợ sửa xe hay cần chẩn đoán sâu, đầu tư Autel MaxiDiag hoặc Launch X431. Tránh hàng clone giá rẻ dưới 100k vì dễ hỏng và đọc sai.
Đèn Check Engine sáng, dùng OBD đọc ra mã lỗi rồi tự sửa được không?
Có thể, nếu lỗi đơn giản như cảm biến oxy, nắp bình xăng không kín, hoặc bugi mòn. Sau khi tra mã, bạn kiểm tra và thay thế linh kiện phù hợp. Nhưng với các mã liên quan đến van điều khiển, áp suất nhiên liệu, hộp số… cần có kiến thức và dụng cụ chuyên dụng để tránh làm hỏng thêm.
Xóa mã lỗi OBD có làm hết lỗi thật hay không?
Không. Việc xóa mã lỗi chỉ xóa thông tin khỏi bộ nhớ ECU. Nếu nguyên nhân chưa được khắc phục, đèn Check Engine sẽ bật trở lại sau vài chu trình lái. Đây chỉ là biện pháp tạm thời để kiểm tra xem lỗi còn xuất hiện hay không sau khi sửa chữa.
Kết Luận
Cổng OBD là một trong những công nghệ thông minh nhất trên ô tô hiện đại, giúp chủ xe và thợ sửa chữa dễ dàng tiếp cận hệ thống chẩn đoán mà không cần tháo rời máy móc. Hiểu rõ cổng OBD là gì, cách đọc mã lỗi và lựa chọn thiết bị phù hợp sẽ giúp bạn tiết kiệm thời gian, tiền bạc và kéo dài tuổi thọ cho xe. Dù bạn là người mới tìm hiểu hay kỹ thuật viên lâu năm, việc trang bị kiến thức về OBD luôn là lợi thế trong việc duy trì và nâng cấp chiếc xe của mình.
