Cảm biến va chạm (collision sensor) là một thiết bị điện tử có khả năng phát hiện sự tiếp xúc vật lý hoặc tác động cơ học giữa hai đối tượng. Trong kỹ thuật hiện đại, cảm biến va chạm đóng vai trò then chốt trong việc đảm bảo an toàn cho con người, máy móc và hệ thống tự động. Khi một va chạm xảy ra, cảm biến sẽ chuyển đổi năng lượng cơ học thành tín hiệu điện, từ đó kích hoạt các cơ chế phản ứng như dừng khẩn cấp, bật túi khí hoặc ghi nhận sự kiện. Việc hiểu rõ cảm biến va chạm là gì và cách thức hoạt động của nó giúp các kỹ sư, nhà thiết kế và người dùng cuối tối ưu hóa độ an toàn và hiệu suất trong nhiều lĩnh vực từ ô tô, robot đến thiết bị gia dụng thông minh.
Cảm biến va chạm là thiết bị đo lường sự thay đổi đột ngột về gia tốc, áp lực hoặc biến dạng cơ học khi hai vật thể tiếp xúc. Nguyên lý cốt lõi dựa trên việc chuyển đổi năng lượng cơ học thành tín hiệu điện thông qua các hiệu ứng như áp điện, biến thiên điện dung hoặc thay đổi điện trở. Không giống như cảm biến khoảng cách đo gián tiếp, cảm biến va chạm yêu cầu tiếp xúc vật lý hoặc sự thay đổi tức thời trong chuyển động. Bản chất của cảm biến này là phản ứng tức thời với lực tác động, đảm bảo thời gian đáp ứng cực nhanh (thường dưới 1 mili giây) để phục vụ các ứng dụng an toàn.
Trong thực tế, cảm biến va chạm thường được tích hợp vào các hệ thống phức tạp hơn như bộ điều khiển túi khí trên ô tô hoặc cảm biến dừng khẩn cấp trong robot công nghiệp. Chúng có thể làm việc độc lập hoặc kết nối với vi xử lý để phân tích mức độ nghiêm trọng của va chạm. Một số loại cảm biến có khả năng phân biệt giữa va chạm nhẹ (chạm nhẹ) và va chạm mạnh (gây hư hại).
Phân loại cảm biến va chạm
Cảm biến va chạm được phân loại theo nguyên lý hoạt động và ứng dụng cụ thể. Cảm biến cơ điện rẻ nhưng dễ mòn. Cảm biến áp điện có độ tin cậy cao nhưng đắt hơn. Cảm biến MEMS ngày càng phổ biến trong thiết bị di động nhờ giá thành giảm và khả năng đo đa chiều.
Thành phần và cấu tạo cơ bản
Một cảm biến va chạm điển hình gồm ba phần chính:
Phần tử cảm nhận (sensing element): Chịu tác động cơ học trực tiếp, có thể là tinh thể áp điện, màng mỏng điện dung hoặc cần gạt cơ khí.
Bộ chuyển đổi tín hiệu (transducer): Biến đổi biến dạng cơ học thành tín hiệu điện (điện áp, dòng điện, thay đổi điện trở).
Mạch xử lý tín hiệu (signal processing circuit): Khuếch đại, lọc nhiễu và so sánh ngưỡng để tạo ra tín hiệu đầu ra số hoặc tương tự.
Vỏ bảo vệ: Thường làm bằng kim loại hoặc nhựa chịu lực, chống bụi nước theo chuẩn IP65-IP68.
Nguyên lý hoạt động chi tiết
Khi một va chạm xảy ra, năng lượng cơ học tác động lên phần tử cảm nhận. Trong cảm biến áp điện, lực nén làm biến dạng tinh thể thạch anh hoặc gốm, tạo ra điện áp tỉ lệ với lực tác động. Với cảm biến điện dung, khoảng cách giữa hai bản cực thay đổi làm thay đổi điện dung, mạch điện tử đo sự biến thiên này. Đối với loại MEMS, gia tốc đột ngột làm thay đổi vị trí của cấu trúc vi cơ (cantilever), từ đó thay đổi điện dung giữa các điện cực.
Tín hiệu sau đó được đưa qua bộ so sánh ngưỡng (threshold comparator). Nếu vượt quá mức cài đặt, cảm biến xuất tín hiệu logic 1 (HIGH) hoặc một xung điện. Thời gian đáp ứng của các cảm biến hiện đại nằm trong khoảng 0,1 ms đến 5 ms, tùy loại. Một số cảm biến cho phép cài đặt độ nhạy qua phần mềm hoặc biến trở.
Lợi ích và hạn chế của cảm biến va chạm
Lợi ích
Bảo vệ an toàn: Giảm thiểu thương tích và hư hại tài sản thông qua kích hoạt tự động các thiết bị an toàn (túi khí, phanh khẩn cấp).
Phản ứng nhanh: Khả năng phát hiện va chạm trong thời gian thực, phù hợp với các hệ thống yêu cầu độ trễ thấp.
Chi phí hợp lý: Đa số cảm biến va chạm có giá thành thấp so với lợi ích mà chúng mang lại.
Dễ tích hợp: Kích thước nhỏ gọn, tương thích với vi điều khiển như Arduino, Raspberry Pi, PLC.
Độ bền cao: Nhiều loại chịu được môi trường khắc nghiệt (nhiệt độ, độ ẩm, rung động).
Hạn chế
Dương tính giả: Cảm biến có thể kích hoạt sai do rung động môi trường, nhiễu điện từ hoặc lắp đặt không đúng.
Giới hạn về phạm vi: Một số loại chỉ phát hiện va chạm ở một hướng nhất định, không phát hiện ma sát hoặc lực kéo.
Bảo trì định kỳ: Cảm biến cơ khí dễ bị mòn, cần thay thế sau mỗi chu kỳ nhất định.
Không phân biệt cường độ va chạm: Nhiều loại chỉ cho tín hiệu nhị phân (có/không) mà không đo được mức độ.
So sánh cảm biến va chạm với các loại cảm biến liên quan
Để tránh nhầm lẫn, cần phân biệt cảm biến va chạm với cảm biến khoảng cách và cảm biến lực:
Tiêu chí
Cảm biến va chạm
Cảm biến khoảng cách
Cảm biến lực
Đo lường
Phát hiện tiếp xúc hoặc tác động
Đo khoảng cách không tiếp xúc
Đo lực liên tục
Tiếp xúc vật lý
Thường cần tiếp xúc hoặc va chạm
Không cần tiếp xúc
Cần tiếp xúc
Đầu ra
Nhị phân hoặc xung
Tương tự hoặc số (khoảng cách)
Tương tự (lực)
Ứng dụng
An toàn, kích hoạt sự kiện
Đo khoảng cách, tránh vật cản
Đo lực ép, trọng lượng
Trong thực tế, đôi khi một hệ thống sử dụng kết hợp cả ba loại. Ví dụ robot tự hành dùng cảm biến siêu âm (khoảng cách) để tránh vật cản từ xa, cảm biến va chạm để dừng khi chạm vào tường, và cảm biến lực để kiểm soát lực kẹp khi nhặt đồ vật.
Ứng dụng thực tế của cảm biến va chạm
Trong ngành ô tô

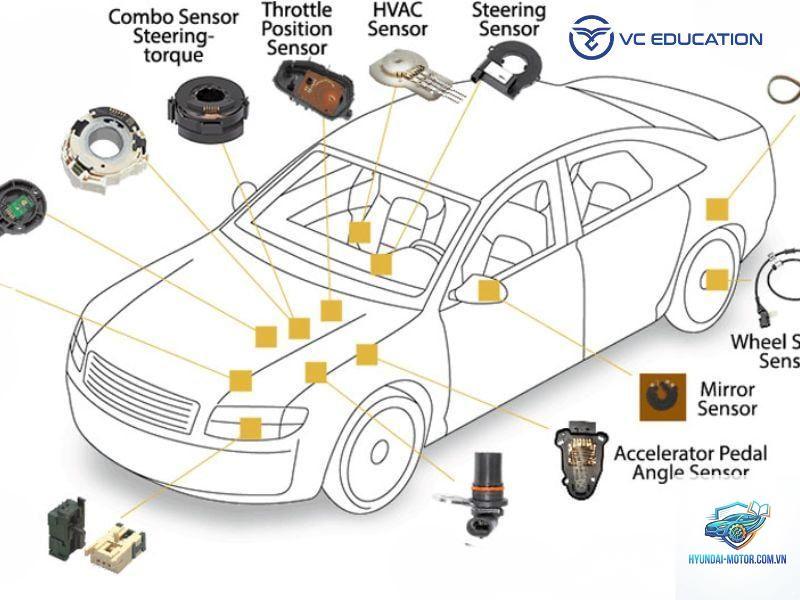

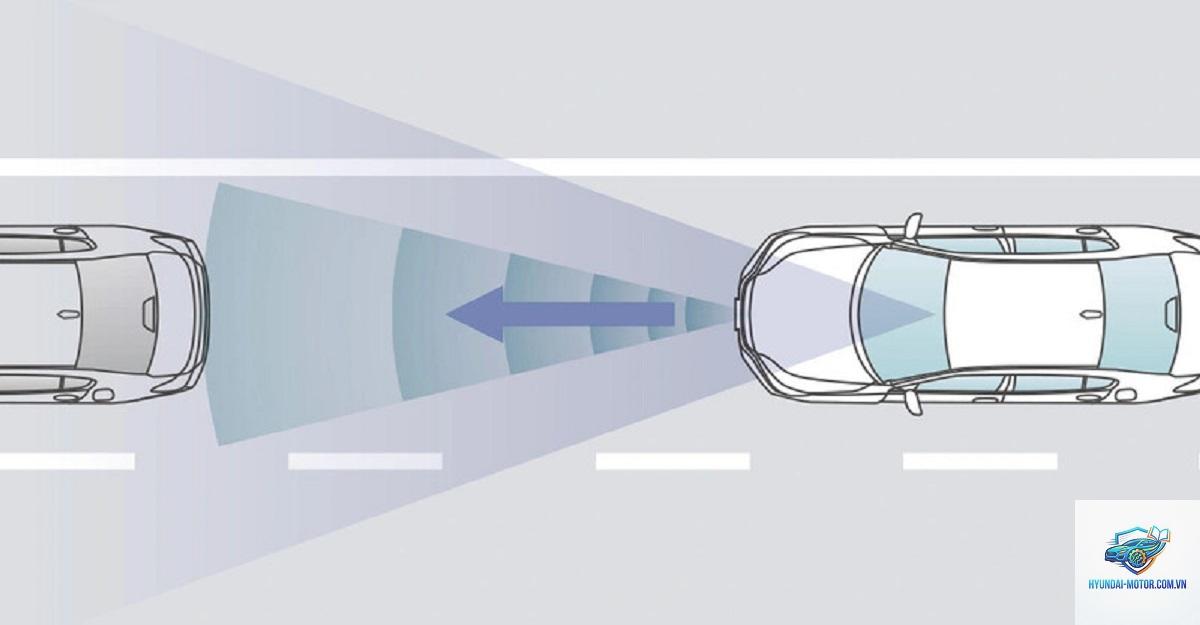

Cảm biến va chạm là linh kiện không thể thiếu trong hệ thống túi khí và phanh tự động khẩn cấp. Khi xảy ra tai nạn, cảm biến áp điện hoặc MEMS gắn ở đầu xe và cột A gửi tín hiệu đến ECU, bơm túi khí trong vòng 15-30 ms. Ngoài ra, cảm biến va chạm bên hông kích hoạt túi khí rèm để bảo vệ hành khách. Các hãng xe hiện đại còn tích hợp cảm biến va chạm vào hệ thống phát hiện người đi bộ, tự động nâng nắp capo để giảm chấn thương.
Trong robot và tự động hóa
Robot công nghiệp (cobot) sử dụng cảm biến va chạm để đảm bảo an toàn khi làm việc gần người. Khi robot chạm vào người hoặc vật cản, cảm biến dừng ngay chuyển động hoặc thu lực lại. Trên robot di động (AGV/AMR), cảm biến va chạm dạng bumper (thanh cơ khí) là lớp bảo vệ cuối cùng nếu các cảm biến khoảng cách thất bại. Trong robot hút bụi thông minh, cảm biến va chạm giúp phát hiện tường, đồ nội thất và thay đổi hướng đi.
Trong thiết bị điện tử tiêu dùng
Điện thoại thông minh: Cảm biến MEMS phát hiện rơi, tự động tắt màn hình để bảo vệ.
Đồng hồ thông minh: Phát hiện té ngã, gọi cấp cứu tự động.
Máy ảnh: Cảm biến va chạm kích hoạt ổn định hình ảnh quang học khi bị sốc.
Loa thông minh: Phát hiện va chạm để kích hoạt chế độ phục hồi.
Trong y tế và thể thao
Cảm biến va chạm được gắn trong mũ bảo hiểm thể thao (bóng đá, xe đạp, trượt tuyết) để đo lực tác động, cảnh báo nguy cơ chấn động não. Thiết bị đo sinh tồn cho vận động viên cũng dùng cảm biến này để phân tích hiệu suất. Trong y tế, cảm biến va chạm giúp phát hiện bệnh nhân ngã tại bệnh viện hoặc nhà dưỡng lão.
Trong công nghiệp nặng
Các máy ép, robot hàn, cần cẩu sử dụng cảm biến va chạm để bảo vệ máy móc khỏi hư hỏng do va đập. Khi phát hiện va chạm bất thường, hệ thống PLC sẽ ngắt nguồn ngay lập tức. Cảm biến này cũng được lắp trên các thiết bị nâng hạ để đảm bảo không bị quá tải hoặc lệch tâm.
Sai lầm thường gặp khi sử dụng cảm biến va chạm và cách tránh
Lắp đặt sai vị trí: Đặt cảm biến không đúng hướng tiếp xúc làm giảm độ nhạy. Cần nghiên cứu hướng va chạm dự kiến và tham khảo datasheet.
Chọn sai loại cảm biến: Dùng cảm biến cơ học trong môi trường rung động mạnh dễ gây dương tính giả. Nên chọn loại áp điện hoặc MEMS cho ứng dụng có rung.
Bỏ qua hiệu chỉnh (calibration): Không cài đặt ngưỡng phù hợp dẫn đến không kích hoạt hoặc kích hoạt sai. Phải test thực tế và tinh chỉnh.
Bảo trì không định kỳ: Cảm biến cơ khí tích tụ bụi bẩn, mòn tiếp điểm. Lên lịch kiểm tra 6 tháng/lần.
Không xử lý nhiễu điện từ: Dây tín hiệu đi cạnh động cơ gây nhiễu. Dùng cáp chống nhiễu và lọc RC.
Quên tích hợp chức năng tự kiểm tra (self-test): Trong hệ thống an toàn, cảm biến nên có chế độ tự kiểm tra khi khởi động để phát hiện hỏng hóc.
Lưu ý quan trọng khi chọn mua và lắp đặt
Xác định dải lực cần đo: Chọn cảm biến có thang đo phù hợp. Nếu lực quá nhỏ, dùng loại độ nhạy cao; nếu lực lớn, cần loại chịu được quá tải.
Môi trường hoạt động: Nhiệt độ cao, ẩm ướt, hóa chất ảnh hưởng đến tuổi thọ. Chọn vỏ bảo vệ cấp IP cao và vật liệu chống ăn mòn.
Giao tiếp với bộ điều khiển: Đầu ra digital (5V/24V) cho PLC, analog (0-10V) cho vi điều khiển. Cần phù hợp với logic hệ thống.
Lắp đặt cố định: Đảm bảo cảm biến không bị rung lắc tự do. Sử dụng keo chuyên dụng hoặc vít bắt chặt.
Tuân thủ tiêu chuẩn an toàn: Trong ô tô và công nghiệp cần chứng nhận ISO 26262, IEC 61508.
Câu hỏi thường gặp về cảm biến va chạm
Cảm biến va chạm có tuổi thọ bao lâu?
Tuổi thọ phụ thuộc vào loại và điều kiện sử dụng. Cảm biến cơ điện thường chịu được 1-10 triệu lần kích hoạt. Cảm biến áp điện và MEMS có thể hoạt động 20 năm nếu không bị quá tải cơ học. Môi trường khắc nghiệt làm giảm tuổi thọ đáng kể.
Làm thế nào để kiểm tra cảm biến va chạm còn hoạt động tốt?
Dùng multimeter đo điện trở hoặc điện áp đầu ra khi tác động lực. Hoặc kết nối với vi điều khiển và đọc tín hiệu trong chương trình. Nhiều cảm biến có LED chỉ thị trạng thái.
Cảm biến va chạm có thể dùng trong môi trường nước không?
Một số loại chịu nước như cảm biến từ tính hoặc cảm biến điện dung không tiếp xúc. Cảm biến cơ khí cần vỏ chống nước IP68. Tuy nhiên, cần check datasheet vì áp suất nước có thể gây hỏng.
Phân biệt cảm biến va chạm và cảm biến rung động như thế nào?
Cảm biến va chạm phát hiện sự thay đổi đột ngột (sự kiện tác động), còn cảm biến rung động đo dao động liên tục. Một số cảm biến áp điện có thể được cấu hình cho cả hai mục đích.
Giá thành trung bình của cảm biến va chạm là bao nhiêu?
Cảm biến cơ học đơn giản (micro-switch) giá dưới 1 USD. Cảm biến áp điện hoặc MEMS cho ô tô giá từ 5-50 USD. Cảm biến chuyên dụng cho robot công nghiệp có thể lên đến hàng trăm USD.
Cảm biến va chạm có đọc được cường độ va chạm không?
Một số loại analog có thể đo cường độ (điện áp tỉ lệ với lực). Tuy nhiên đa số cảm biến giá rẻ chỉ cho tín hiệu ngưỡng. Nếu cần đo chính xác lực, nên dùng load cell kết hợp với cảm biến va chạm.
Kết luận
Cảm biến va chạm là một thành phần quan trọng trong hệ thống an toàn và tự động hóa hiện đại. Hiểu rõ cảm biến va chạm là gì, nguyên lý hoạt động, phân loại và ứng dụng giúp các kỹ sư và người dùng lựa chọn đúng loại phù hợp với nhu cầu thực tế. Từ ô tô, robot, thiết bị y tế đến đồ gia dụng, cảm biến va chạm góp phần giảm thiểu rủi ro, nâng cao hiệu suất và kéo dài tuổi thọ thiết bị. Khi triển khai bất kỳ hệ thống nào có khả năng va chạm, đừng quên cân nhắc các yếu tố về môi trường, độ nhạy và bảo trì để đạt hiệu quả tối đa.
