Cảm biến tốc độ là một thiết bị điện tử dùng đo lường vận tốc di chuyển hoặc tốc độ quay của một vật thể, từ đó chuyển đổi thành tín hiệu điện để hệ thống điều khiển xử lý. Trong các ngành công nghiệp ô tô, máy móc, robot và tự động hóa, cảm biến tốc độ đóng vai trò sống còn trong việc giám sát, điều chỉnh và đảm bảo an toàn vận hành. Bài viết này sẽ giải thích chi tiết về cảm biến tốc độ là gì, nguyên lý hoạt động, các loại phổ biến và ứng dụng thực tế từ cơ bản đến nâng cao.
Bản Chất và Nguyên Lý Hoạt Động Của Cảm Biến Tốc Độ
Về bản chất, cảm biến tốc độ hoạt động dựa trên việc phát hiện sự thay đổi của một đại lượng vật lý khi vật thể chuyển động. Các đại lượng này có thể là từ trường, ánh sáng, dao động cơ học hoặc dòng điện cảm ứng. Tín hiệu thu được sẽ được xử lý và chuyển đổi thành giá trị tốc độ tương ứng.
Nguyên lý cảm ứng điện từ
Đây là nguyên lý phổ biến nhất trong các cảm biến tốc độ dạng nam châm vĩnh cửu. Khi một bánh răng hoặc đĩa kim loại có răng quay qua cuộn dây có lõi từ, từ thông biến thiên tạo ra suất điện động xoay chiều. Tần số của tín hiệu này tỉ lệ thuận với tốc độ quay.
Nguyên lý hiệu ứng Hall

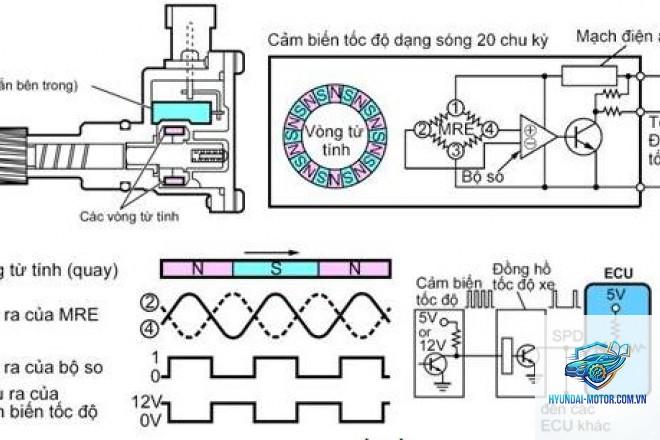

Cảm biến tốc độ sử dụng hiệu ứng Hall hoạt động bằng cách phát hiện sự thay đổi của từ trường khi một nam châm hoặc cánh quạt kim loại đi qua. Chip Hall phát ra xung điện mỗi khi có sự thay đổi, cho phép đo tốc độ với độ chính xác cao ngay cả ở tốc độ rất thấp.
Nguyên lý quang điện
Cảm biến tốc độ quang học dùng nguồn sáng (LED) và bộ thu (phototransistor) để phát hiện các vạch hoặc lỗ trên đĩa encoder quay. Số xung ánh sáng bị ngắt trong một giây tương ứng với tốc độ quay của trục.
Phân Loại Cảm Biến Tốc Độ Phổ Biến
Có nhiều cách phân loại cảm biến tốc độ dựa trên nguyên lý đo và đối tượng ứng dụng.
Loại cảm biến
Nguyên lý
Phạm vi đo
Ứng dụng điển hình
Cảm biến tốc độ kiểu điện từ
Cảm ứng điện từ
1 – 10000 RPM
Hộp số ô tô, động cơ xe máy
Cảm biến tốc độ Hall
Hiệu ứng Hall
0 – 20000 RPM
Bánh xe, động cơ điện, hệ thống ABS
Encoder quang
Quang điện
0 – 50000 RPM
Robot công nghiệp, máy CNC
Cảm biến tốc độ siêu âm
Sóng âm
Đo tốc độ dòng khí/lỏng
Khí tượng, công nghiệp dầu khí
Cảm biến tốc độ GPS
Tín hiệu vệ tinh
Đo tốc độ di chuyển
Xe ô tô, điện thoại di động
Cấu Tạo và Các Thành Phần Chính Của Cảm Biến Tốc Độ
Mỗi loại cảm biến tốc độ có cấu tạo khác nhau, nhưng nhìn chung đều có ba thành phần cốt lõi:
Phần tử cảm biến: Bộ phận trực tiếp tiếp xúc hoặc tương tác với chuyển động của vật thể (cuộn dây, chip Hall, LED, photodetector).
Mạch xử lý tín hiệu: Khuếch đại, lọc và chuyển đổi tín hiệu thô thành dạng xung vuông hoặc tín hiệu analog chuẩn.
Vỏ bảo vệ và giao diện kết nối: Chống bụi, nước và nhiệt độ cao, kèm đầu nối điện hoặc dây cáp tín hiệu.
Ứng Dụng Thực Tế Của Cảm Biến Tốc Độ
Trong ngành ô tô và xe máy

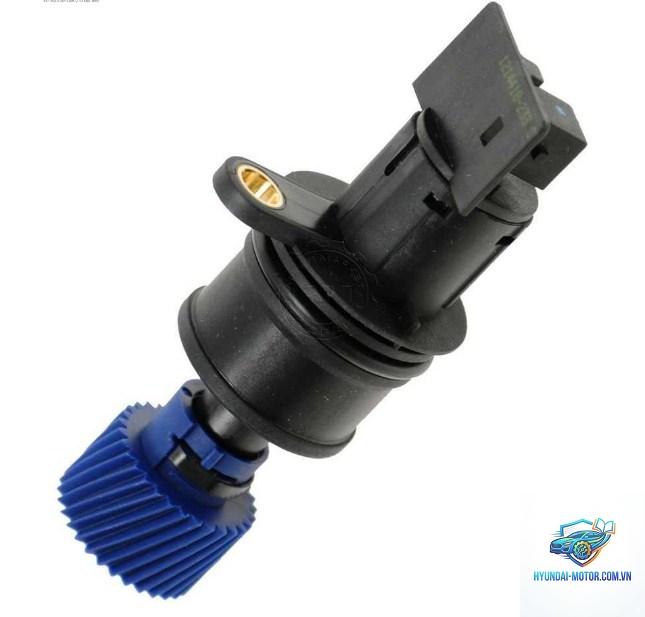

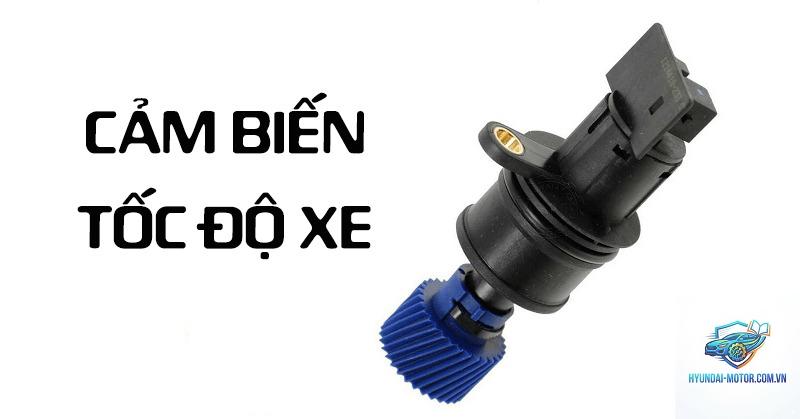

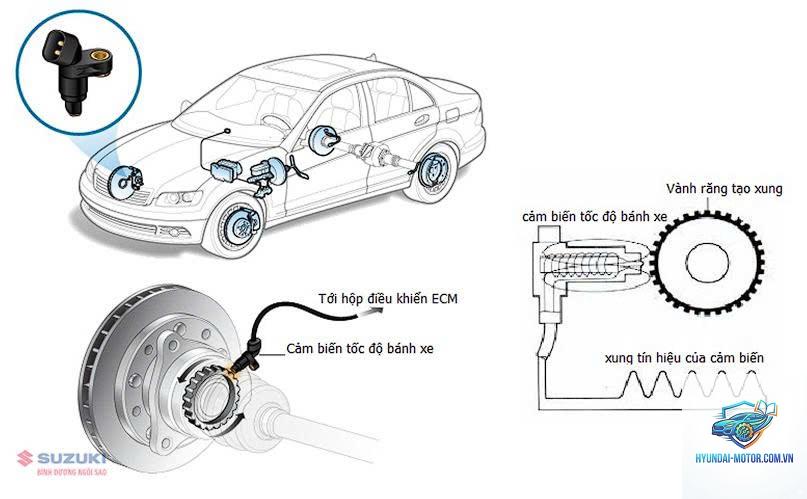

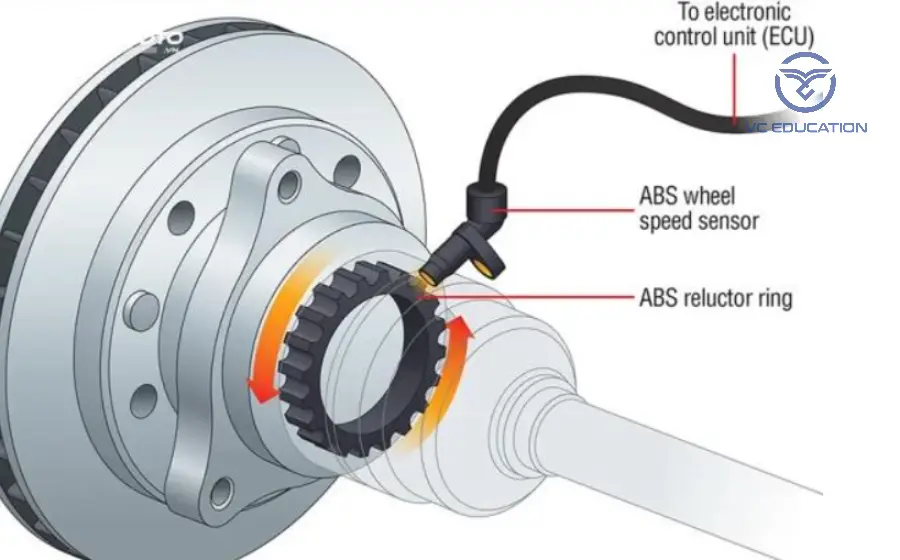

Cảm biến tốc độ bánh xe (wheel speed sensor) là trái tim của hệ thống chống bó cứng phanh ABS và hệ thống kiểm soát lực kéo. Nó đo tốc độ quay từng bánh, gửi dữ liệu về ECU để điều chỉnh lực phanh phù hợp. Trên ô tô hiện đại, cảm biến tốc độ hộp số (transmission speed sensor) giúp chuyển số tự động mượt mà bằng cách cung cấp thông tin tốc độ trục đầu vào và đầu ra.
Trong tự động hóa và robot
Encoder quang gắn trên trục động cơ servo là thành phần không thể thiếu trong robot công nghiệp. Chúng cung cấp phản hồi chính xác về tốc độ và vị trí để bộ điều khiển PID điều chỉnh hành trình chính xác đến từng milimet. Các dây chuyền sản xuất thông minh sử dụng cảm biến tốc độ để giám sát băng tải, đảm bảo đồng bộ giữa các trạm.
Trong y tế và thiết bị thể thao
Máy chạy bộ điện tử dùng cảm biến tốc độ quay của motor để hiển thị vận tốc và quãng đường. Các thiết bị đeo thông minh (smartwatch) tích hợp cảm biến tốc độ GPS và cảm biến quán tính để theo dõi tốc độ chạy bộ, đạp xe của người dùng.
Trong năng lượng và hàng không
Tuabin gió cần cảm biến tốc độ quay của cánh quạt để tối ưu hóa góc pitch và tránh hư hỏng cơ khí khi gió quá lớn. Động cơ máy bay sử dụng cảm biến tốc độ trục (N1, N2) để giám sát vòng quay turbine, đảm bảo hoạt động trong giới hạn an toàn.
Lợi Ích và Hạn Chế Của Cảm Biến Tốc Độ
Lợi ích nổi bật
Độ chính xác cao, sai số dưới 0.1% ở các dòng encoder công nghiệp.
Khả năng hoạt động trong môi trường khắc nghiệt, chịu rung động và nhiệt độ cao.
Phản hồi nhanh, thời gian đáp ứng micro giây, phù hợp hệ thống điều khiển thời gian thực.
Dễ dàng tích hợp với PLC, vi điều khiển và các hệ thống nhúng.
Hạn chế cần cân nhắc
Chi phí lắp đặt và bảo trì có thể cao, nhất là với encoder quang học độ phân giải cao.
Nhạy cảm với nhiễu điện từ nếu không được che chắn đúng cách.
Yêu cầu hiệu chuẩn định kỳ để duy trì độ chính xác trong ứng dụng lâu dài.
Kích thước và trọng lượng có thể là vấn đề trong không gian chật hẹp.
So Sánh Cảm Biến Tốc Độ Tuyến Tính và Cảm Biến Tốc Độ Quay
Nhiều người nhầm lẫn giữa hai loại cảm biến này. Cảm biến tốc độ quay đo vòng quay mỗi phút (RPM) và thường dùng encoder hoặc cảm biến từ. Cảm biến tốc độ tuyến tính đo vận tốc di chuyển thẳng (m/s) và sử dụng nguyên lý Doppler, siêu âm hoặc đo sự thay đổi điện dung. Trong khi đo tốc độ tuyến tính thường đòi hỏi các thiết bị có độ phân giải cao hơn để bắt kịp gia tốc đột ngột.
Sai Lầm Thường Gặp Khi Sử Dụng Cảm Biến Tốc Độ
Chọn sai loại cảm biến: Dùng cảm biến điện từ tốc độ thấp cho ứng dụng yêu cầu dải đo rộng gây méo tín hiệu.
Lắp đặt sai khoảng cách: Với cảm biến Hall, nếu khe hở giữa đầu dò và răng quá lớn, tín hiệu yếu hoặc mất hoàn toàn.
Bỏ qua nhiễu điện từ: Chạy dây tín hiệu song song với dây nguồn cao tần gây nhiễu xung, ECU nhận sai dữ liệu.
Không hiệu chuẩn sau thay thế: Cảm biến mới có thông số khác biệt, nếu không cập nhật vào bộ điều khiển sẽ gây sai số hệ thống.
Lưu Ý Quan Trọng Khi Lựa Chọn và Bảo Trì Cảm Biến Tốc Độ
Khi chọn mua cảm biến tốc độ, cần xem xét dải đo, điện áp hoạt động, cấp bảo vệ IP và môi trường làm việc (nhiệt độ, độ ẩm, hóa chất). Đối với ứng dụng ô tô, nên chọn cảm biến chính hãng từ nhà sản xuất thiết bị gốc (OEM) để đảm bảo tương thích hoàn toàn với ECU. Trong quá trình bảo trì, kiểm tra định kỳ đầu nối, vệ sinh mặt cảm biến khỏi bụi kim loại và dầu mỡ, đồng thời đo điện trở cuộn dây để phát hiện hỏng hóc sớm.
Câu Hỏi Thường Gặp Về Cảm Biến Tốc Độ
Cảm biến tốc độ có thể đo được cả tốc độ âm không?
Không, thông thường cảm biến tốc độ chỉ đo tốc độ dương (vật chuyển động theo một hướng). Để phát hiện chiều quay, cần sử dụng encoder tương đối với hai kênh A và B lệch pha 90 độ.
Tín hiệu cảm biến tốc độ ô tô báo lỗi thường do nguyên nhân gì?
Nguyên nhân phổ biến nhất là đứt dây tín hiệu, khe hở cảm biến quá xa so với bánh răng (thường là 0.5–1.5 mm), hoặc bám bụi kim loại trên đầu từ. ECU sẽ báo lỗi P0500 hoặc tương tự.
Cảm biến tốc độ ABS có khác gì so với cảm biến tốc độ thông thường?
Cảm biến ABS thường là loại thụ động (điện từ) hoặc chủ động (Hall) có độ nhạy cao, được thiết kế để phát hiện tốc độ quay từ gần 0 đến rất cao. Nó có vỏ bọc chịu nhiệt và rung động tốt hơn so với cảm biến tốc độ đa dụng.
Tuổi thọ trung bình của cảm biến tốc độ là bao lâu?
Tùy thuộc vào môi trường, nhưng cảm biến tốc độ kiểu Hall có thể hoạt động trên 100.000 giờ. Cảm biến điện từ ít hỏng hơn do không có linh kiện bán dẫn, nhưng cuộn dây có thể bị đứt do rung động kéo dài.
Có thể tự thay thế cảm biến tốc độ tại nhà không?
Thay cảm biến tốc độ bánh xe hoặc hộp số trên ô tô là khả thi nếu bạn có kiến thức cơ bản về cơ khí và đồng hồ đo tín hiệu. Cần đảm bảo chọn đúng mã linh kiện và siết đúng mô-men lực. Đối với robot hoặc máy CNC, nên nhờ kỹ thuật viên chuyên nghiệp để tránh sai lệch vị trí.
Kết Luận
Cảm biến tốc độ là một linh kiện điện tử quan trọng với nhiều ứng dụng không thể thiếu trong cuộc sống hiện đại, từ xe cộ, máy móc sản xuất đến thiết bị y tế và thể thao. Hiểu rõ cảm biến tốc độ là gì, cách thức hoạt động và các yếu tố cần lưu ý khi chọn mua giúp người dùng tối ưu hiệu suất hệ thống và kéo dài tuổi thọ thiết bị. Với sự phát triển của công nghệ Internet vạn vật (IoT) và xe điện, nhu cầu về cảm biến tốc độ chính xác cao, tiết kiệm năng lượng sẽ còn tiếp tục tăng mạnh trong những năm tới.
