Cảm biến MAP là gì? Toàn bộ kiến thức từ A-Z cho người mới bắt đầu

Cảm biến MAP là gì? Đây là câu hỏi mà bất kỳ ai tìm hiểu về hệ thống động cơ ô tô hiện đại đều từng thắc mắc. Cảm biến MAP (Manifold Absolute Pressure) là một trong những linh kiện điện tử quan trọng nhất trên xe sử dụng hệ thống phun xăng điện tử. Nó chịu trách nhiệm đo áp suất tuyệt đối trong đường ống nạp, từ đó giúp ECU tính toán lượng nhiên liệu phun vào buồng đốt một cách chính xác. Nếu không hiểu rõ cảm biến MAP là gì và hoạt động ra sao, việc bảo dưỡng và sửa chữa xe sẽ gặp nhiều khó khăn. Bài viết này sẽ cung cấp cho bạn kiến thức chi tiết từ khái niệm, cấu tạo, nguyên lý, dấu hiệu hư hỏng cho đến cách kiểm tra và khắc phục.

Tổng quan về cảm biến MAP

Cảm biến MAP là gì? Định nghĩa và vai trò

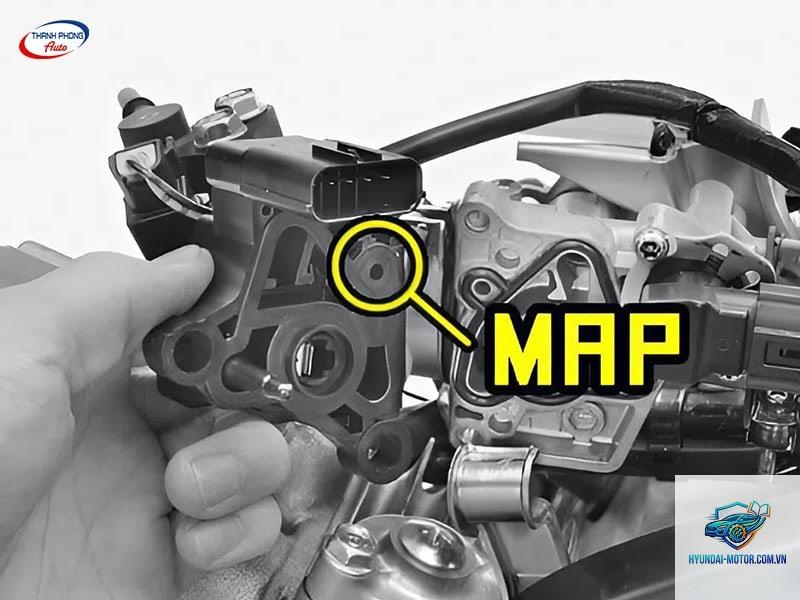

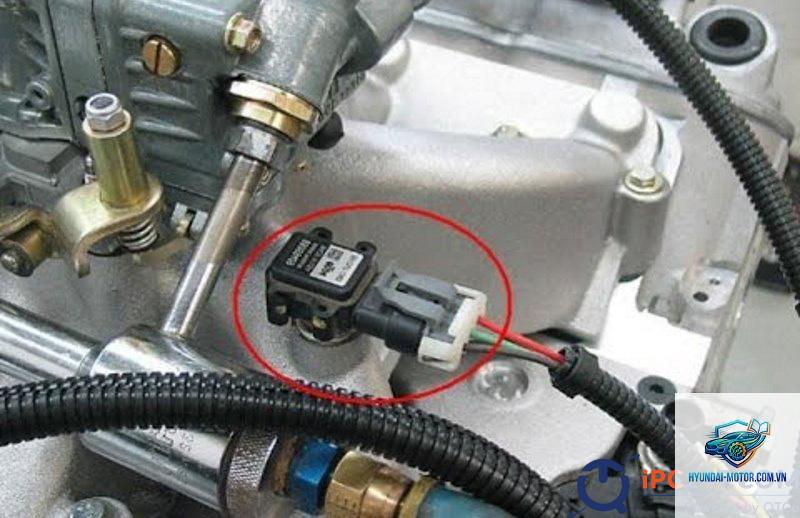

Cảm biến MAP viết tắt của Manifold Absolute Pressure, có nghĩa là cảm biến áp suất tuyệt đối đường ống nạp. Nó là một thiết bị điện tử gắn trên đường ống nạp của động cơ đốt trong, thường nằm gần bướm ga. Nhiệm vụ chính của cảm biến MAP là đo áp suất bên trong đường ống nạp và chuyển đổi thành tín hiệu điện gửi về ECU. Từ đó ECU xác định được tải trọng động cơ và điều chỉnh thời điểm phun xăng, góc đánh lửa cho phù hợp.

Trong các hệ thống phun xăng điện tử, cảm biến MAP đóng vai trò như “mắt” của ECU. Nó cung cấp thông tin động để ECU tính toán lượng không khí nạp vào xi-lanh, từ đó quyết định lượng nhiên liệu cần phun. Nhờ có cảm biến MAP, động cơ hoạt động êm ái, tiết kiệm nhiên liệu và giảm khí thải.

Lịch sử phát triển của cảm biến MAP

Những chiếc ô tô đầu thế kỷ 20 sử dụng bộ chế hòa khí, không cần cảm biến áp suất. Đến những năm 1980, khi các tiêu chuẩn khí thải trở nên khắt khe, các hãng xe như Bosch, General Motors bắt đầu nghiên cứu hệ thống phun xăng điện tử. Cảm biến MAP ra đời như một giải pháp thay thế cho các cảm biến lưu lượng khí (MAF) đắt tiền và kém bền hơn. Ban đầu cảm biến MAP dùng công nghệ màng mỏng với tụ điện biến thiên. Ngày nay, hầu hết các xe phun xăng đều trang bị cảm biến MAP dạng bán dẫn MEMS, nhỏ gọn, chính xác và tin cậy.

Cấu tạo và nguyên lý hoạt động của cảm biến MAP

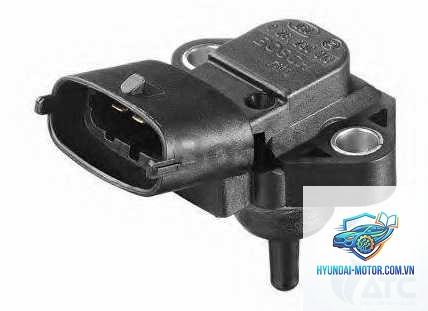

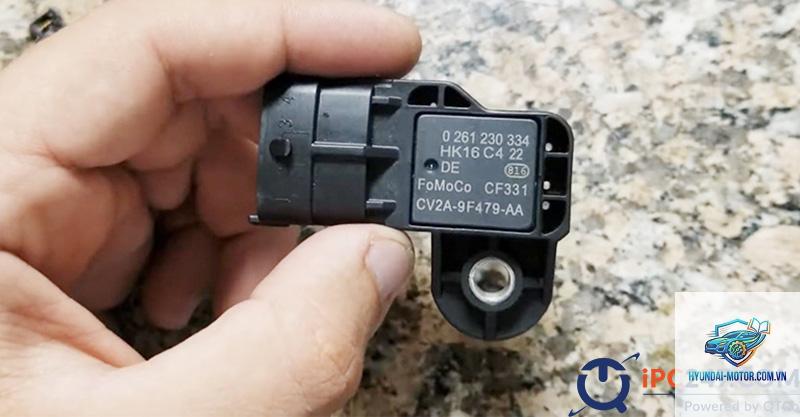

Cấu tạo chi tiết

Một cảm biến MAP điển hình bao gồm các bộ phận chính sau:

• Thân cảm biến – Thường làm bằng nhựa hoặc hợp kim, có đầu nối điện 3 chân (nguồn, mass, tín hiệu).
• Màng áp suất – Là phần tử cảm biến chính, có thể là màng silicon hoặc gốm áp điện. Khi áp suất thay đổi, màng này biến dạng.
• Vi mạch xử lý – Bên trong tích hợp bộ khuếch đại và mạch chuyển đổi tương tự-số (ADC). Vi mạch xử lý tín hiệu từ màng áp suất và xuất ra điện áp tỷ lệ.
• Đường ống nối chân không – Một số cảm biến MAP có ống cao su nối trực tiếp với đường ống nạp để lấy áp suất.
• Vòng đệm – Đảm bảo độ kín khí, tránh rò rỉ.

Nguyên lý hoạt động chi tiết

Cảm biến MAP đo áp suất tuyệt đối trong đường ống nạp. Áp suất này thay đổi theo tải trọng động cơ và vị trí bướm ga. Cụ thể:

• Khi động cơ không tải (ga-răng-ti): Bướm ga đóng gần kín, độ chân không trong đường ống nạp rất cao (áp suất thấp, khoảng 20–30 kPa). Cảm biến MAP gửi tín hiệu điện áp thấp (0,5–1,5V). ECU nhận biết tải nhẹ, điều chỉnh phun ít nhiên liệu, góc đánh lửa sớm.
• Khi động cơ tải nặng (tăng tốc): Bướm ga mở lớn, độ chân không giảm, áp suất trong đường ống nạp tăng lên (gần bằng áp suất khí quyển, khoảng 100 kPa). Tín hiệu cảm biến MAP tăng cao (4–5V). ECU nhận biết tải nặng, tăng lượng phun, góc đánh lửa muộn hơn để tránh kích nổ.
• Khi tắt máy: Áp suất trong đường ống nạp bằng áp suất khí quyển (khoảng 101,3 kPa ở mực nước biển). Cảm biến MAP lúc này cho tín hiệu tương ứng với áp suất khí quyển, giúp ECU hiệu chỉnh lượng phun theo độ cao.

Điện áp đầu ra của cảm biến MAP thường nằm trong khoảng 0,5V đến 4,5V tương ứng với áp suất từ 20 kPa đến 250 kPa. Mối quan hệ giữa điện áp và áp suất là tuyến tính, giúp việc xử lý tín hiệu trở nên dễ dàng.

Phân loại cảm biến MAP



Cảm biến MAP dạng điện áp

Đây là loại phổ biến nhất, cho tín hiệu analog dạng điện áp. Vi mạch bên trong biến đổi áp suất thành điện áp DC. ECU đọc điện áp và nội suy ra giá trị áp suất. Loại này có ưu điểm đơn giản, giá rẻ, dễ thay thế. Nhược điểm là sai số có thể xuất hiện do nhiễu điện từ.

Cảm biến MAP dạng tần số

Một số dòng xe cao cấp sử dụng cảm biến MAP xuất tín hiệu dạng xung với tần số thay đổi theo áp suất. Ví dụ, ở áp suất thấp tần số 80 Hz, áp suất cao tần số 160 Hz. Loại này chống nhiễu tốt hơn, độ chính xác cao, nhưng ECU cần có bộ đếm tần số để xử lý.

Cảm biến MAP tích hợp nhiệt

Một số cảm biến MAP thế hệ mới tích hợp thêm cảm biến nhiệt độ khí nạp (IAT) trong cùng một vỏ. Điều này giúp ECU có thêm dữ liệu để hiệu chỉnh mật độ không khí, từ đó tính toán chính xác hơn.

Lợi ích của cảm biến MAP đối với động cơ

• Tiết kiệm nhiên liệu: Nhờ cảm biến MAP, ECU biết chính xác tải động cơ và lượng không khí nạp, từ đó phun đúng lượng nhiên liệu cần thiết, tránh lãng phí.
• Giảm khí thải: Hỗn hợp không khí-nhiên liệu được tối ưu, giúp đốt cháy hoàn toàn, giảm HC, CO và NOx. Xe đáp ứng tiêu chuẩn khí thải Euro 4, 5, 6.
• Công suất và mô-men xoắn tối ưu: ECU điều chỉnh góc đánh lửa và lượng phun phù hợp, giúp động cơ vận hành mượt mà, mạnh mẽ trong mọi dải vòng tua.
• Khả năng tự chẩn đoán: Khi cảm biến MAP hỏng, ECU sẽ bật đèn Check Engine, lưu mã lỗi giúp thợ sửa chữa nhanh chóng xác định vấn đề.
• Hoạt động ổn định ở độ cao khác nhau: Cảm biến MAP tự động hiệu chỉnh theo áp suất khí quyển, giúp xe vận hành tốt cả ở vùng núi và đồng bằng.

Dấu hiệu cho thấy cảm biến MAP bị hỏng



Cảm biến MAP sau một thời gian dài sử dụng có thể bị bám bẩn, hỏng màng áp suất hoặc đứt kết nối. Khó khởi động Do ECU không xác định được tải ban đầu, phun quá nhiều hoặc quá ít nhiên liệu khi khởi động. Động cơ chạy không tải rung, chết máy Áp suất đo không đúng khiến hỗn hợp quá nghèo hoặc quá giàu, động cơ không ổn định. Mất công suất, ì ạch khi tăng tốc ECU không nhận đúng tín hiệu tải nặng nên phun không đủ xăng, xe bị hụt hơi. Tiêu hao nhiên liệu tăng bất thường Nếu cảm biến báo áp suất thấp hơn thực tế, ECU phun quá nhiều, hao xăng. Khí thải đen hoặc có mùi xăng sống Do hỗn hợp quá giàu, nhiên liệu không cháy hết. Xe giật cục khi vận hành Đặc biệt khi tăng tốc, cảm biến MAP gửi tín hiệu nhiễu làm ECU phun xăng thất thường.

Cách kiểm tra cảm biến MAP chi tiết

Kiểm tra bằng máy đọc lỗi OBD-II

Đầu tiên, kết nối máy đọc lỗi với xe. Vào menu Live Data (dữ liệu trực tiếp), tìm thông số MAP (kPa) hoặc Absolute Pressure. So sánh với áp suất khí quyển thực tế (tại mực nước biển là 101,3 kPa). Nếu chênh lệch quá 10 kPa khi động cơ tắt máy, có thể cảm biến đã hỏng. Khi động cơ nổ không tải, giá trị MAP thường từ 20–40 kPa tùy xe.

Kiểm tra điện áp bằng đồng hồ VOM

Ngắt giắc kết nối cảm biến MAP. Bật chìa khóa ON (không nổ máy). Dùng đồng hồ đo điện áp giữa chân VRef (thường là 5V) và mass. Nếu không có 5V, kiểm tra nguồn từ ECU. Đo giữa chân tín hiệu và mass khi nổ máy không tải: điện áp thường 1,0–1,5V. Khi rồ ga (bướm ga mở) điện áp tăng lên 3,5–4,5V. Nếu điện áp không thay đổi hoặc dao động bất thường, cảm biến cần được vệ sinh hoặc thay thế.

Kiểm tra áp suất chân không bằng đồng hồ chân không

Tháo đường ống cao su nối với cảm biến MAP, gắn đồng hồ đo chân không tay. Khởi động động cơ, đo độ chân không tại đường ống nạp khi không tải: thường từ 50–70 kPa (17–21 inHg). Nếu thấp hơn hoặc không ổn định, có thể do rò rỉ khí nạp hoặc hỏng bướm ga, chứ không phải lỗi cảm biến.

Kiểm tra bằng vacuum pump

Dùng bơm chân không chuyên dụng hút vào cảm biến MAP (phải đúng áp suất tối đa cho phép). Dùng đồng hồ đo điện áp tín hiệu. So sánh với bảng thông số kỹ thuật của cảm biến (thường có sẵn trên internet). Nếu điện áp không tương ứng với áp suất, cảm biến đã hỏng.

So sánh cảm biến MAP và cảm biến MAF



Tiêu chí	Cảm biến MAP	Cảm biến MAF
Đo gì?	Áp suất tuyệt đối trong đường ống nạp	Lưu lượng khối lượng không khí nạp
Nguyên lý	Gián tiếp tính toán lưu lượng qua tốc độ, dung tích	Trực tiếp đo lưu lượng khí qua dây nóng
Độ chính xác	Kém hơn, phụ thuộc vào hiệu suất thể tích	Chính xác hơn, đặc biệt khi thay đổi khí trời
Chi phí	Rẻ hơn	Đắt hơn đáng kể
Khả năng chịu bẩn	Khá tốt do không tiếp xúc trực tiếp với luồng khí	Dễ bị bám bẩn, cần vệ sinh thường xuyên
Ứng dụng	Xe phổ thông, thể thao có hiệu chỉnh độ cao	Xe cao cấp, yêu cầu emission khắt khe

Một số xe sử dụng kết hợp cả hai cảm biến để tăng độ tin cậy. Cảm biến MAP thường dùng để dự phòng hoặc hiệu chỉnh theo độ cao.

Ứng dụng thực tế của cảm biến MAP

Cảm biến MAP xuất hiện trên hầu hết các dòng xe sử dụng động cơ xăng phun xăng điện tử, từ xe hạng A (KIA Morning, Hyundai i10) đến xe sang (Mercedes, BMW). Trên động cơ diesel common rail, cảm biến áp suất đường ống nạp cũng được dùng để điều khiển EGR và turbo. Ngoài ra, trong ngành hàng không, cảm biến MAP (gọi là Manifold Pressure Gauge) là thiết bị quan trọng trên buồng lái để phi công căn chỉnh hỗn hợp khi bay ở độ cao thay đổi. Trong xe đua hoặc xe độ, cảm biến MAP được sử dụng để tinh chỉnh bản đồ ECU (tuning) nhằm tối ưu công suất.

Sai lầm thường gặp khi xử lý cảm biến MAP


• Thay cảm biến MAP khi chưa kiểm tra kỹ: Nhiều người thấy có mã lỗi MAP là vội thay mới, nhưng thực tế lỗi có thể do rò rỉ chân không hoặc ECU hỏng. Luôn kiểm tra nguồn, mass và đường ống trước.
• Dùng cảm biến không đúng mã xe: Mỗi dòng xe có dải áp suất và đường đặc tính khác nhau. Dùng sai dẫn đến sai số lớn.
• Vệ sinh cảm biến MAP bằng dung môi mạnh: Không nên dùng xăng, aceton hay chất tẩy rửa mạnh vì có thể làm hỏng màng áp suất. Chỉ dùng dung dịch vệ sinh cảm biến chuyên dụng (CRC Mass Air Flow Sensor Cleaner) hoặc cồn isopropyl.
• Lắp cảm biến không đúng hướng: Một số cảm biến MAP yêu cầu lắp đúng hướng (cổng áp suất hướng xuống dưới) để tránh đọng hơi nước.
• Bỏ qua việc kiểm tra đường ống chân không: Nếu ống nối bị nứt, thủng hoặc bị bẩn, cảm biến sẽ đọc sai dù bản thân nó vẫn tốt.

Lưu ý quan trọng khi bảo dưỡng cảm biến MAP

Để đảm bảo tuổi thọ và độ chính xác của cảm biến MAP, cần tuân thủ một số nguyên tắc sau:

• Thay lọc gió định kỳ (theo khuyến cáo của nhà sản xuất) để hạn chế bụi bẩn vào đường ống nạp.
• Kiểm tra và vệ sinh cảm biến MAP sau mỗi 30.000–40.000 km hoặc khi thấy dấu hiệu hoạt động bất thường.
• Sử dụng dụng cụ vệ sinh chuyên dụng, không dùng khí nén thổi trực tiếp vào màng vì có thể làm rách.
• Sau khi vệ sinh, cần reset ECU bằng cách ngắt cọc ắc quy trong 5–10 phút để xóa dữ liệu học.
• Luôn kiểm tra rò rỉ chân không ở các ống nối, gioăng nắp quylát, ống EGR khi gặp lỗi MAP.
• Nếu thay cảm biến mới, nên dùng hàng OEM chính hãng hoặc thương hiệu uy tín (Bosch, Denso, Delphi).

Câu hỏi thường gặp (FAQ) về cảm biến MAP

Cảm biến MAP có thể tự vệ sinh được không?

Hoàn toàn có thể. Bạn cần tháo cảm biến MAP ra khỏi ống nạp, xịt dung dịch vệ sinh chuyên dụng vào lỗ hút chân không và cổng điện. Để khô tự nhiên ít nhất 15 phút rồi lắp lại. Không dùng khăn giấy hay bông gòn để lau màng cảm biến.

Cảm biến MAP hỏng có đi được không?

Vẫn có thể đi được, nhưng xe sẽ chạy ì, hao xăng, khó nổ và có thể gây hư hỏng các bộ phận khác (bộ xúc tác, bugi). Không nên lái xe đường dài khi cảm biến MAP hỏng.

Giá thay cảm biến MAP bao nhiêu?

Tùy dòng xe và chất lượng. Đối với xe phổ thông (Toyota Vios, Hyundai Accent), giá cảm biến MAP OEM từ 500.000–1.200.000 VNĐ. Xe cao cấp có thể từ 2.000.000–5.000.000 VNĐ. Công thay thế từ 100.000–300.000 VNĐ.

Cảm biến MAP và cảm biến áp suất khí quyển có khác nhau không?

Khác nhau. Cảm biến áp suất khí quyển (Barometric Pressure Sensor – BARO) đo áp suất môi trường bên ngoài. Một số xe tích hợp BARO trong hộp ECU, một số xe dùng tín hiệu cảm biến MAP khi tắt máy để thay thế.

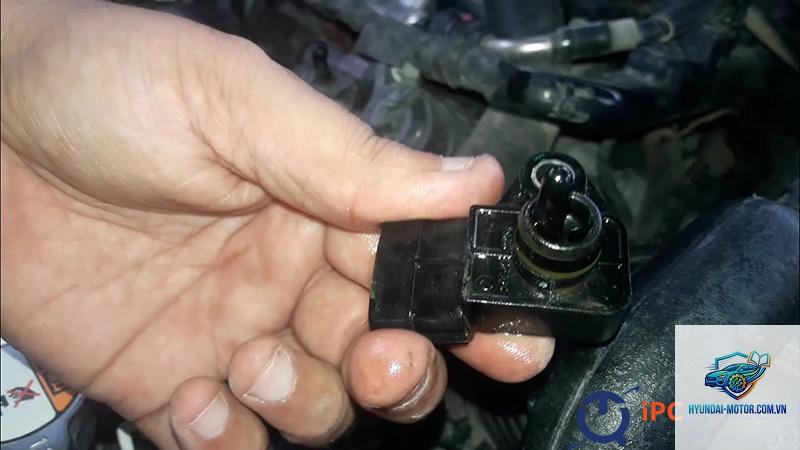

Làm sao biết cảm biến MAP có bị bẩn không?

Dấu hiệu rõ nhất là giá trị MAP khi không tải cao hơn bình thường (ví dụ 50 kPa thay vì 30 kPa) hoặc tín hiệu dao động nhiều. Khi tháo ra, nếu thấy lỗ hút đen đầy muội than, đó là dấu hiệu cần vệ sinh.

Cảm biến MAP ảnh hưởng đến turbo như thế nào?

Trên động cơ tăng áp, cảm biến MAP đo áp suất sau bướm ga. Tín hiệu này được dùng để điều khiển van wastegate và bộ điều áp turbo, tránh áp suất nạp quá cao gây hư hỏng động cơ.

Kết luận

Cảm biến MAP là một bộ phận nhỏ nhưng đóng vai trò cực kỳ quan trọng trong việc điều khiển động cơ xe hơi hiện đại. Hiểu được cảm biến MAP là gì, nguyên lý hoạt động, cách nhận biết và xử lý khi gặp lỗi sẽ giúp bạn bảo dưỡng xe tốt hơn, tiết kiệm chi phí và tránh được những hỏng hóc không mong muốn. Khi có dấu hiệu đèn Check Engine bật, rung giật hoặc hao xăng, đừng bỏ qua kiểm tra cảm biến MAP. Vệ sinh định kỳ và thay thế đúng loại là cách tốt nhất để giữ cho động cơ luôn vận hành mượt mà, bền bỉ và tiết kiệm.
