Khi tìm hiểu về các dòng xe SUV hay xe bán tải, thuật ngữ body on frame thường xuyên xuất hiện. Đây là một trong những khái niệm nền tảng trong ngành công nghiệp ô tô, quyết định đến khả năng vận hành, độ bền bỉ và mục đích sử dụng của xe. Hiểu rõ body on frame là gì không chỉ giúp bạn phân biệt các loại xe mà còn đưa ra lựa chọn thông minh khi mua sắm. Bài viết this sẽ giải thích chi tiết về cấu trúc body on frame, từ nguyên lý hoạt động, ưu nhược điểm cho đến ứng dụng thực tế trên thị trường.
Body on frame, hay còn gọi là khung gầm rời, là một phương pháp chế tạo ô tô trong đó thân xe được gắn riêng biệt lên một khung khung chịu lực. Khung này thường được làm từ thép cường lực hoặc hợp kim nhôm, có dạng hình thang hoặc chữ H, đóng vai trò như bộ xương sống của chiếc xe. Toàn bộ hệ thống truyền động, động cơ, hệ thống treo và thân xe đều được bắt vít hoặc hàn vào khung chính này.

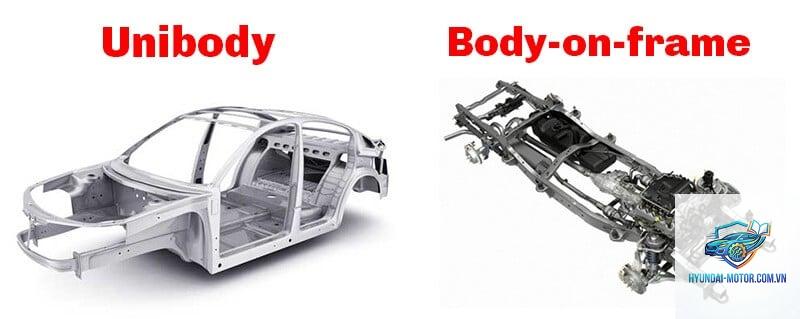

Khác với cấu trúc unibody (thân liền khối) phổ biến trên xe du lịch, body on frame tách biệt hoàn toàn phần thân xe và khung. Thiết kế này cho phép các nhà sản xuất dễ dàng phát triển các phiên bản khác nhau của cùng một dòng xe, như thùng kín, thùng hở hoặc chassis trần để các nhà độ xe tùy chỉnh.

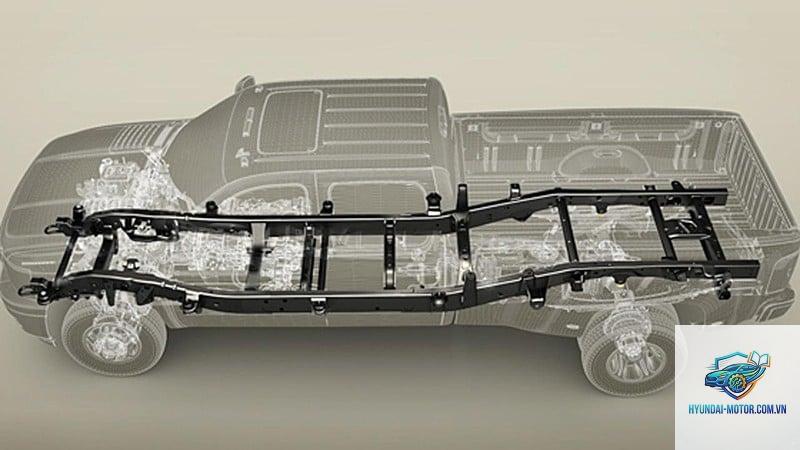

Cấu trúc chi tiết của hệ thống Body on Frame
Các thành phần chính của khung gầm rời
Một hệ thống body on frame điển hình bao gồm các bộ phận cốt lõi sau đây:
Khung xương (Frame Rails): Hai thanh dầm dọc chạy song song từ đầu đến đuôi xe, chịu toàn bộ lực uốn và xoắn. Khoảng cách giữa các thanh này tạo nên không gian lắp đặt động cơ và hệ truyền động.
Các thanh ngang (Cross members): Kết nối các thanh dọc với nhau, tạo độ cứng cho khung và phân bố lực đều hơn khi xe vận hành.
Hệ thống treo (Suspension): Thường là kiểu nhíp lá (leaf spring) hoặc lò xo cuộn (coil spring) gắn trực tiếp vào khung, giúp hấp thụ xung động từ mặt đường.
Thân xe (Body): Bao gồm cabin, thùng hàng, mui và nội thất, được bắt vít lên khung thông qua các đệm cao su hoặc polyurethane để giảm rung động.
Hệ thống truyền động (Drivetrain): Động cơ, hộp số, trục các đăng và cầu sau đều được gắn cố định vào khung chính, không phụ thuộc vào thân xe.

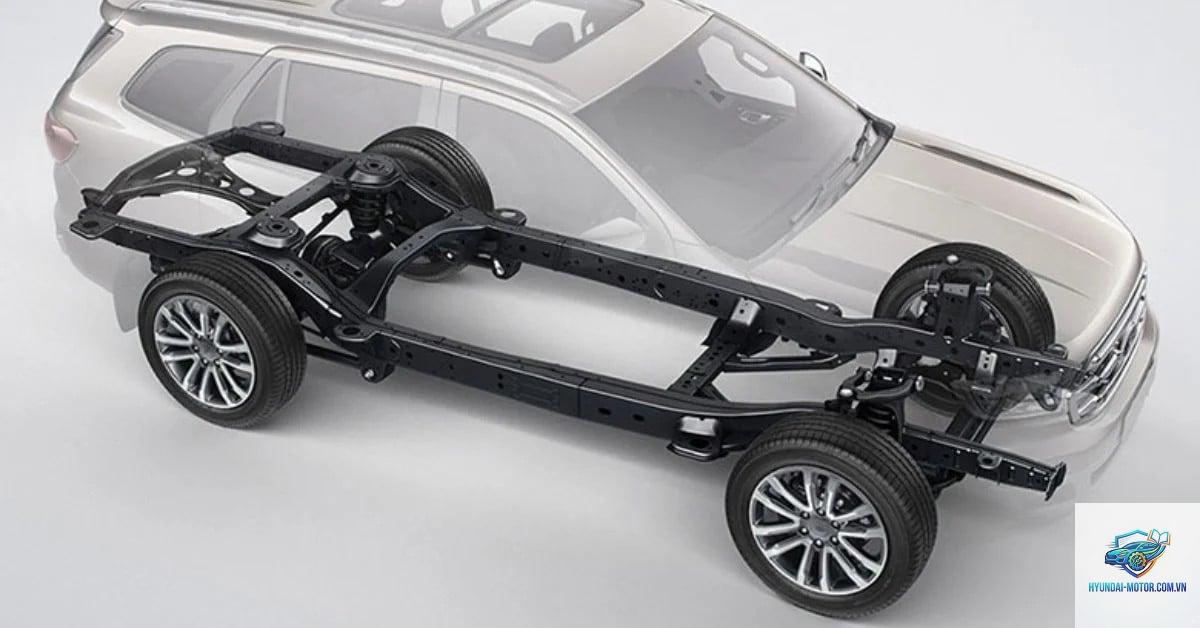

Nguyên lý hoạt động của Body on Frame
Khi xe vận hành, khung xương chịu trách nhiệm hấp thụ và phân tán toàn bộ lực tác động từ mặt đường, tải trọng hành lý và lực kéo. Thân xe chỉ đóng vai trò bao che và bảo vệ hành khách. Nhờ thiết kế này, các dòng xe body on frame có khả năng chịu tải nặng và vận hành trên địa hình xấu tốt hơn hẳn xe unibody. Khi leo dốc đá hoặc lội bùn, khung cứng vững giúp duy trì độ bám đường ổn định, trong khi thân xe vẫn an toàn không biến dạng.
Phân loại các dạng Body on Frame phổ biến
Qua quá trình phát triển, cấu trúc body on frame được phân chia thành hai loại chính dựa trên hình dạng khung:
Loại khung
Đặc điểm
Ứng dụng tiêu biểu
Khung thang (Ladder frame)
Gồm hai dầm dọc song song và nhiều thanh ngang, tạo thành hình thang. Cấu trúc đơn giản, độ bền cao, chế tạo dễ dàng. Nhược điểm là nặng và không tối ưu khí động học.
Xe tải hạng nặng, SUV truyền thống như Toyota Land Cruiser 70, Jeep Wrangler, xe bán tải như Ford Ranger, Toyota Hilux.
Khung không gian (Space frame)
Sử dụng nhiều ống kim loại nhỏ kết nối thành mạng lưới không gian ba chiều. Nhẹ hơn khung thang nhưng phức tạp và đắt đỏ hơn. Thường trang bị trên xe hiệu suất cao hoặc xe địa hình chuyên dụng.
Một số mẫu SUV cao cấp như Range Rover, Audi Q7 thế hệ cũ, xe đua Dakar.
Trong thực tế, phần lớn các dòng xe bán tải và SUV cỡ lớn ngày nay vẫn sử dụng khung thang do chi phí thấp và độ bền vượt trội. Khung không gian chủ yếu xuất hiện trên các dòng xe sang nhờ ưu điểm giảm trọng lượng và tối ưu không gian nội thất.
Lợi ích vượt trội của cấu trúc Body on Frame
Độ bền và khả năng chịu tải xuất sắc
Khung gầm rời được thiết kế để chịu được tải trọng lớn, vượt xa khả năng của xe du lịch thông thường. Ví dụ, Ford F-450 có thể kéo trailer nặng tới 9,5 tấn nhờ khung thép dày dặn. Các dòng xe tải hạng nặng như Kenworth hay Peterbilt cũng áp dụng cấu trúc này. Trên SUV, body on frame cho phép xe chở 7 người đầy đủ hành lý mà không ảnh hưởng đến độ vững chắc.
Khả năng vận hành địa hình vượt trội
Khi off-road, khung xương cứng cáp giúp xe duy trì độ ổn định ngay cả trên bề mặt gồ ghề. Các mẫu xe như Jeep Wrangler Rubicon, Toyota 4Runner hay Mercedes-Benz G-Class nổi tiếng với khả năng leo núi nhờ cấu trúc này. Hệ thống treo gắn trực tiếp vào khung cho phép hành trình treo lớn hơn, bánh xe bám đường tốt hơn.
Dễ dàng sửa chữa và tùy biến

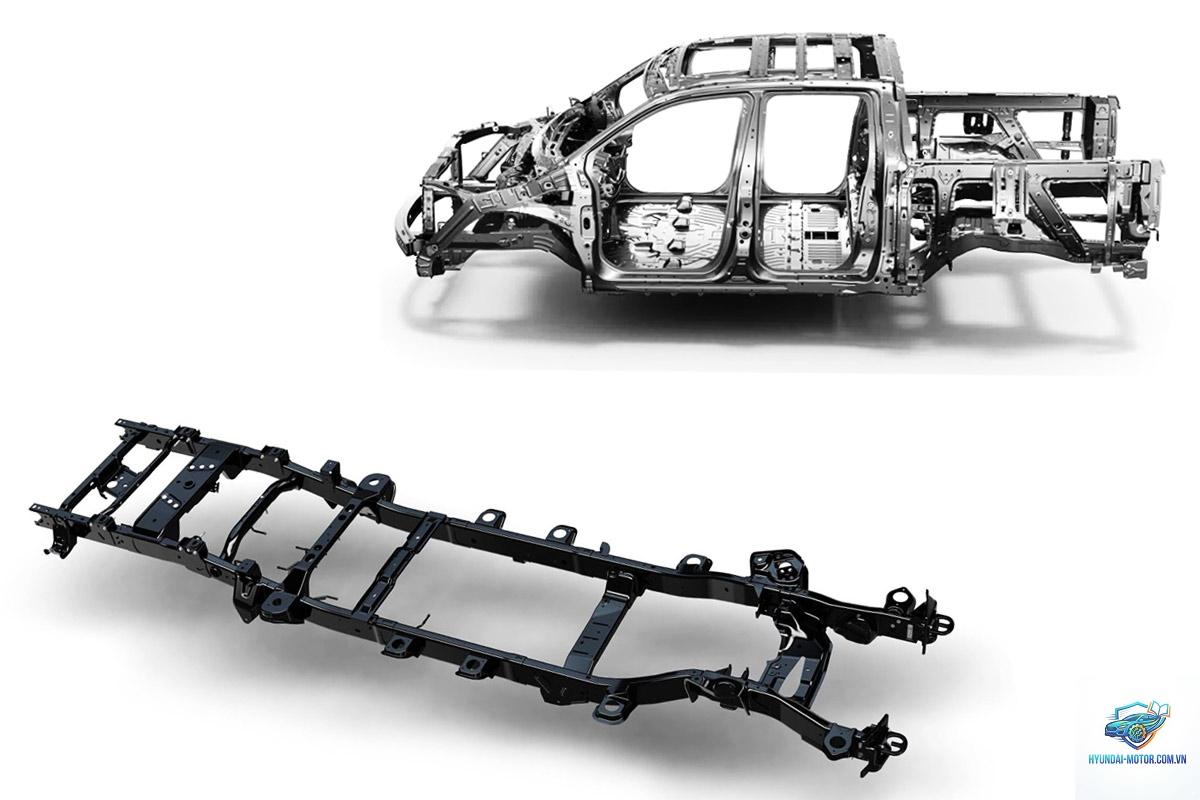

Một lợi thế lớn của body on frame là thân xe có thể tháo rời khỏi khung một cách tương đối dễ dàng. Điều này giúp việc sửa chữa va chạm, thay thế cabin hoặc thùng xe trở nên đơn giản hơn. Trong các xưởng độ xe, người ta có thể nâng khung, thay đổi hệ thống treo hoặc hoán đổi động cơ mà không ảnh hưởng đến thân xe. Ford Bronco và Jeep Gladiator là những ví dụ điển hình cho khả năng tùy biến cao.
Giảm rung động và tiếng ồn
Nhờ các đệm cao su giữa thân xe và khung, rung động từ động cơ và mặt đường được cách ly hiệu quả. Người ngồi trong cabin ít cảm nhận được độ rung hơn so với xe unibody cùng phân khúc. Đây cũng là lý do các dòng xe tải hạng nặng cabin cruiser có thể mang lại cảm giác êm ái tương đối.
Hạn chế cần cân nhắc khi chọn mua xe Body on Frame
Trọng lượng nặng gây tiêu hao nhiên liệu
Khung xương bằng thép làm tăng đáng kể trọng lượng xe. Một chiếc SUV body on frame có thể nặng hơn 300-500 kg so với xe unibody kích thước tương đương. Ví dụ, Toyota Land Cruiser 300 nặng 2,5 tấn, cao hơn nhiều so với BMW X5 chỉ 2,1 tấn. Trọng lượng dư thừa trực tiếp làm tăng mức tiêu thụ nhiên liệu, đặc biệt trong đô thị.
Khả năng xử lý và an toàn khi va chạm kém hơn
Do tâm trọng cao và khung cứng, các xe body on frame có xu hướng nghiêng thân nhiều khi vào cua, gây cảm giác lắc lư khó chịu. Trong thử nghiệm va chạm, cấu trúc này khó đạt điểm cao hơn so với unibody nhờ khả năng hấp thụ xung lực kém hơn. Tuy nhiên, các hãng xe hiện nay đã cải thiện đáng kể nhờ thiết kế vùng biến dạng và túi khí.
Không gian nội thất hạn chế
Khung thang chiếm không gian dưới sàn xe, làm sàn cabin cao hơn so với xe unibody. Người ngồi ở hàng ghế sau phải bước lên cao, không gian để chân cũng hẹp hơn. Trên các dòng xe bán tải, việc chuyển đổi giữa cabin và thùng hàng không liền mạch, ảnh hưởng đến tính thẩm mỹ và tiện lợi.

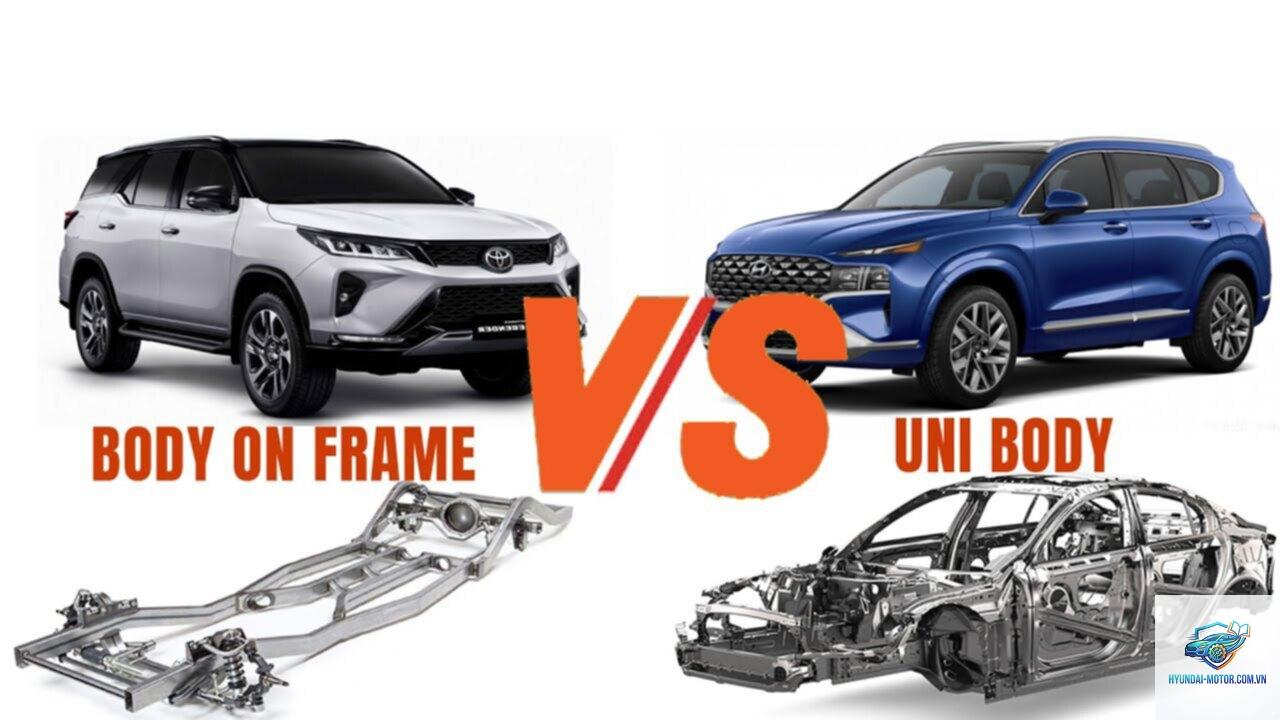

So sánh Body on Frame và Unibody: Bảng đối chiếu chi tiết
Tiêu chí
Body on Frame
Unibody (thân liền khối)
Độ bền và chịu tải
Cực kỳ bền, chịu tải đến hàng tấn
Trung bình, phù hợp tải trọng nhẹ
Khả năng off-road
Xuất sắc nhờ khung cứng
Hạn chế, dễ biến dạng khi va đập mạnh
Trọng lượng xe
Nặng hơn 15-25%
Nhẹ hơn đáng kể
Tiết kiệm nhiên liệu
Kém hơn do trọng lượng lớn
Tốt hơn nhờ trọng lượng thấp
Khả năng xử lý
Lắc lư, kém ổn định tốc độ cao
ổn định, bám đường hơn
An toàn va chạm
Khó đạt chuẩn 5 sao
Thiết kế vùng biến dạng tốt hơn
Chi phí sản xuất
Thấp hơn cho xe tải, SUV cỡ lớn
Cao hơn nhưng tối ưu cho xe du lịch
Bảo dưỡng sửa chữa
Dễ dàng, có thể thay rời thân xe
Phức tạp hơn, hàn nối khó khăn
Khả năng tùy biến
Cao, dễ độ xe
Giới hạn
Qua bảng so sánh, có thể thấy mỗi loại cấu trúc đều có mục đích sử dụng riêng. Body on frame phù hợp với xe tải, SUV chuyên off-road và xe bán tải. Unibody chiếm ưu thế trên xe du lịch, crossover và xe điện nhờ trọng lượng nhẹ và khả năng vận hành linh hoạt.
Ứng dụng thực tế của Body on Frame trên thị trường hiện nay
Các dòng xe chính sử dụng Body on Frame
Xe bán tải (Pickup trucks): Ford F-150, Chevrolet Silverado, Ram 1500, Toyota Hilux, Ford Ranger, Mitsubishi Triton. Mẫu xe bán tải hiện đại nhất hiện nay như Ford F-150 vẫn sử dụng khung thép cường lực để đáp ứng nhu cầu chở hàng và kéo moóc.
SUV cỡ lớn và thể thao đa dụng: Toyota Land Cruiser, Lexus LX, Nissan Patrol, Toyota 4Runner, Jeep Wrangler, Ford Bronco, Chevrolet Tahoe. Đặc biệt, Mercedes-Benz G-Class dù là xe sang hạng sang vẫn giữ nguyên cấu trúc body on frame nhằm duy trì hình ảnh xe quân đội.
Xe tải hạng nặng và xe chuyên dụng: Đầu kéo, xe ben, xe cứu thương, xe quân sự. Các dòng xe này yêu cầu khả năng chịu tải và độ bền cực cao nên body on frame là lựa chọn duy nhất.
SUV cỡ nhỏ và trung bình: Một số mẫu xe như Suzuki Jimny, Mahindra Thar, Jeep Compass (đời cũ) vẫn giữ cấu trúc này dù kích thước nhỏ gọn. Tuy nhiên, xu hướng hiện nay các SUV cỡ nhỏ đã chuyển dần sang unibody.
Xu hướng chuyển dịch từ Body on Frame sang Unibody
Trong vài thập kỷ qua, nhiều dòng xe SUV truyền thống đã chuyển đổi từ body on frame sang unibody để cải thiện trải nghiệm lái và tiết kiệm nhiên liệu. Ví dụ điển hình là Ford Explorer – mẫu SUV bán chạy tại Mỹ đã chuyển sang unibody từ năm 2011, nhờ đó tăng khả năng xử lý và đạt điểm an toàn cao hơn. Tuy nhiên, Ford vẫn duy trì dòng Expedition sử dụng body on frame cho nhóm khách hàng cần kéo moóc nặng.
Ngược lại, Jeep Wrangler vẫn trung thành với khung gầm rời sau 80 năm ra mắt. Hãng Jeep hiểu rằng khách hàng của họ đánh giá cao khả năng off-road và độ bền hơn là sự êm ái trên đường trường. Vì vậy, mỗi thế hệ Wrangler đều được cải tiến khung nhưng giữ nguyên triết lý body on frame.
Sai lầm thường gặp khi lựa chọn xe Body on Frame
Nhầm lẫn giữa body on frame và unibody: Nhiều người mua xe mới nghĩ rằng tất cả SUV đều có cấu trúc giống nhau. Thực tế, các mẫu crossover như Toyota RAV4 hay Honda CR-V đều dùng unibody.
Chọn xe quá lớn cho nhu cầu hàng ngày: Xe body on frame thường cồng kềnh, khó đỗ trong phố và tiêu tốn nhiên liệu. Nếu 80% thời gian di chuyển trong đô thị, xe unibody sẽ hợp lý hơn.
Bỏ qua yếu tố an toàn: Các mẫu xe đời cũ dùng body on frame có thể có kết quả va chạm kém. Người mua cần kiểm tra đánh giá an toàn (NCAP, IIHS) trước khi quyết định.
Chủ quan khi bảo dưỡng: Dù kết cấu đơn giản hơn, khung gầm rời vẫn yêu cầu bảo dưỡng định kỳ như siết lại bulông khung, kiểm tra đệm cao su chống rung. Sau nhiều năm, các đệm này có thể bị lão hóa gây kêu ọp ẹp.
Lưu ý quan trọng khi mua xe Body on Frame
Xác định rõ mục đích sử dụng: Bạn cần chở hàng nặng, kéo moóc hay đi off-road thường xuyên? Nếu câu trả lời là không, hãy cân nhắc các dòng crossover nhẹ hơn.
Kiểm tra lịch sử bảo dưỡng khung xe: Với xe cũ, hãy yêu cầu nâng gầm để kiểm tra rỉ sét hoặc nứt khung. Đây là bộ phận không thể thay thế dễ dàng và ảnh hưởng trực tiếp đến an toàn.
So sánh chi phí vận hành: Xe body on frame thường hao xăng hơn từ 15-20% so với xe unibody cùng công suất. Hãy tính toán mức tiêu thụ trung bình dựa trên lộ trình hàng ngày.
Thử lái xe trên nhiều điều kiện đường: Cảm nhận độ nghiêng khi vào cua, độ rung trên đường xấu, và độ ồn gió ở tốc độ cao. Xe body on frame có thể gây mệt mỏi trên đường dài nếu bạn không quen.
Xem xét khả năng trang bị tiện nghi: Các mẫu đời mới như Ford F-150 Limited hay Ram 1500 Limited đã có nội thất da, màn hình lớn và hệ thống âm thanh cao cấp. Tuy nhiên, không gian hàng ghế sau vẫn chật hơn so với xe unibody cùng chiều dài cơ sở.
Câu hỏi thường gặp về Body on Frame (FAQ)
Body on frame và unibody cấu trúc nào an toàn hơn?
Trong các bài thử nghiệm va chạm, xe unibody thường đạt điểm cao hơn nhờ thiết kế vùng biến dạng hấp thụ lực tác động. Tuy nhiên, các mẫu body on frame đời mới trang bị khung có vùng uốn chủ động và túi khí đầy đủ vẫn được coi là an toàn. Ví dụ, Jeep Wrangler thế hệ mới đã cải thiện điểm va chạm nhờ khung hình hộp giúp hấp thụ xung lực tốt hơn.
Xe body on frame có phù hợp để đi đường trường không?
Có, nhiều dòng xe như Ford Expedition hay GMC Yukon được trang bị hệ thống treo khí nén tự động, giúp cân bằng và giảm xóc hiệu quả trên xa lộ. Đặc điểm này mang lại cảm giác êm ái hơn so với xe tải chở hàng. Tuy nhiên, xe vẫn có độ trễ lái và tiêu hao nhiên liệu cao hơn unibody.
Tuổi thọ trung bình của khung xe body on frame là bao lâu?
Khung xe bằng thép thường có tuổi thọ từ 15-20 năm nếu được bảo dưỡng tốt, tránh rỉ sét. Tại các nước nhiệt đới như Việt Nam, mối đe dọa chính là sự ăn mòn do muối biển và độ ẩm. Nếu xuất hiện rỉ sét nghiêm trọng ở các điểm chịu lực, khung cần được kiểm tra và có thể phải thay thế.
Có thể chuyển đổi xe unibody thành body on frame được không?
Về mặt kỹ thuật, điều này gần như bất khả thi vì unibody được thiết kế nguyên khối, khung không thể tách rời. Việc hàn thêm khung thép vào thân xe sẽ phá hủy tính toàn vẹn cấu trúc và gây nguy hiểm.
Những hãng xe nào vẫn trung thành với body on frame?
Các hãng xe Mỹ như Ford, General Motors, Ram vẫn sản xuất xe bán tải và SUV cỡ lớn với cấu trúc này. Toyota với dòng Land Cruiser và Hilux, Nissan với Patrol, và Jeep với Wrangler cũng duy trì truyền thống. Mercedes-Benz G-Class là một ngoại lệ trong phân khúc xe sang.
Kết luận
Body on frame là một cấu trúc khung gầm đã tồn tại hơn một thế kỷ, được thiết kế để đáp ứng nhu cầu chịu tải và vận hành địa hình khắc nghiệt. Mặc dù không còn thống trị thị trường xe du lịch như trước, cấu trúc này vẫn là lựa chọn hàng đầu cho xe bán tải, SUV cỡ lớn và xe chuyên dụng. Khi cân nhắc mua xe body on frame, bạn cần đánh giá kỹ giữa ưu điểm về độ bền, khả năng off-road và nhược điểm về tiết kiệm nhiên liệu, xử lý. Hiểu rõ body on frame là gì sẽ giúp bạn đưa ra quyết định đúng đắn, phù hợp với nhu cầu và điều kiện tài chính cá nhân.
