Wheel speed sensor là cảm biến tốc độ bánh xe, một linh kiện điện tử quan trọng trong hệ thống phanh ABS (Anti-lock Braking System), kiểm soát lực kéo (TCS) và ổn định thân xe (ESC). Thiết bị này có nhiệm vụ đo vận tốc quay của từng bánh xe và gửi tín hiệu về bộ điều khiển trung tâm (ECU). Hiểu rõ wheel speed sensor là gì giúp bạn nhận biết sớm các dấu hiệu hư hỏng và duy trì an toàn khi vận hành xe.
Cảm biến tốc độ bánh xe – Wheel speed sensor là gì?
Wheel speed sensor (cảm biến tốc độ bánh xe) là một thiết bị điện tử được lắp đặt trên mỗi bánh xe, thường gần moay ơ hoặc trục bánh. Nó phát hiện tốc độ quay của bánh và chuyển đổi thành tín hiệu điện để ECU xử lý. Dựa trên dữ liệu từ bốn cảm biến, hệ thống ABS có thể so sánh tốc độ giữa các bánh, từ đó điều chỉnh lực phanh khi có nguy cơ bó cứng bánh xe.
Trên các dòng xe hiện đại, wheel speed sensor còn là đầu vào cho nhiều hệ thống khác như điều khiển hành trình thích ứng (Adaptive Cruise Control), hỗ trợ khởi hành ngang dốc (Hill Start Assist) và giám sát áp suất lốp gián tiếp (iTPMS). Một chiếc xe thông thường có thể tích hợp 2, 3 hoặc 4 cảm biến tùy vào cấu hình hệ thống an toàn.
Cấu tạo và nguyên lý hoạt động của wheel speed sensor

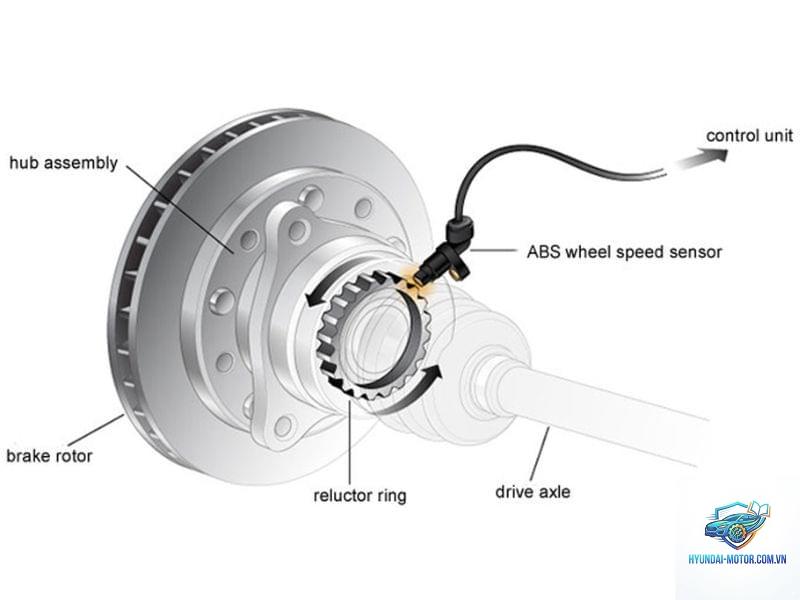

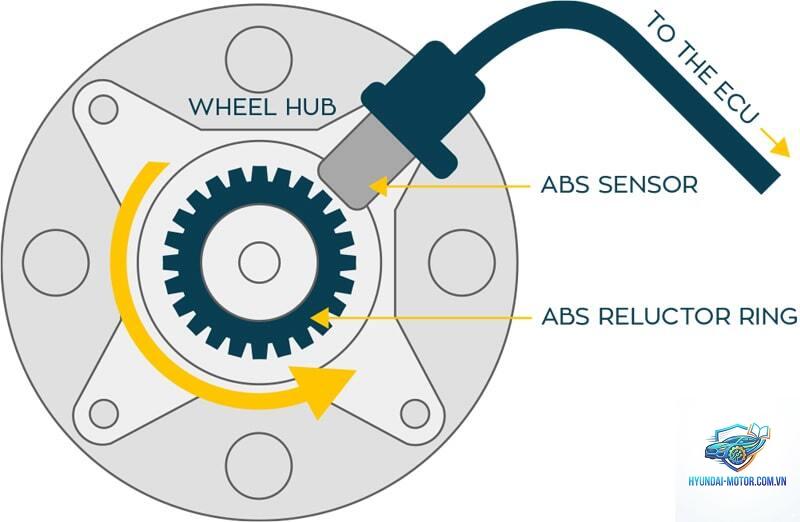

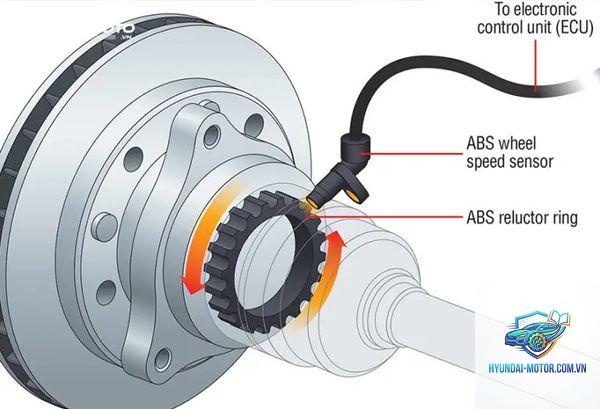

Cấu tạo cơ bản
Một wheel speed sensor điển hình gồm hai phần chính:
Đầu cảm biến: chứa phần tử nhạy (thường là Hall IC hoặc cuộn dây từ trở), vỏ bảo vệ bằng kim loại hoặc nhựa chịu nhiệt.
Vòng từ hoặc bánh răng mục tiêu: gắn trên trục hoặc moay ơ, có các răng/khe hở đều nhau để tạo ra tín hiệu xung khi quay.
Dây tín hiệu: kết nối từ cảm biến đến ECU, thường có ba dây (nguồn, mass, tín hiệu) đối với loại Hall hoặc hai dây đối với loại cảm ứng.

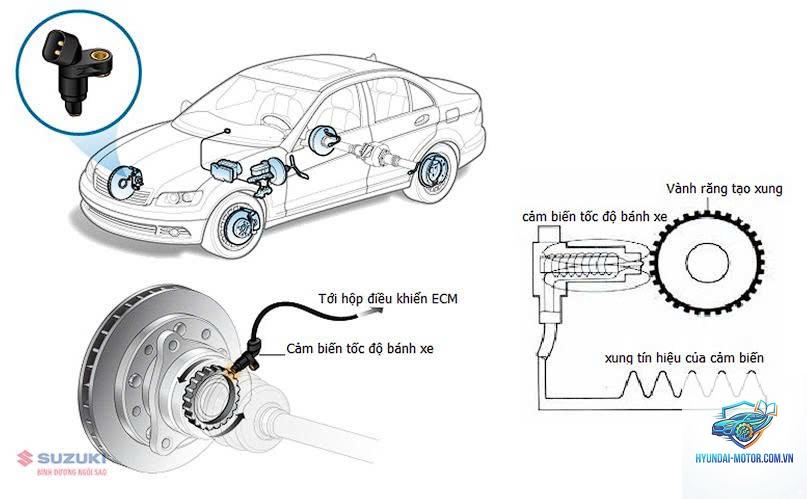

Nguyên lý hoạt động
Wheel speed sensor hoạt động dựa trên hai công nghệ chính:
Cảm biến loại cảm ứng (Inductive sensor): Sử dụng cuộn dây và nam châm vĩnh cửu. Khi bánh răng từ quay, sự thay đổi từ trường tạo ra dòng điện xoay chiều có tần số tỉ lệ với tốc độ bánh xe. ECU đo tần số hoặc biên độ để tính tốc độ.
Cảm biến loại Hall (Hall effect sensor): Sử dụng chip Hall với nguồn điện 5V hoặc 12V. Vòng từ có các cực N-S xen kẽ, khi quay làm thay đổi điện áp đầu ra thành tín hiệu sóng vuông. Ưu điểm của loại Hall là hoạt động chính xác ở tốc độ rất thấp (gần 0 km/h) và không bị ảnh hưởng bởi nhiễu điện từ.
Thông số kỹ thuật
Cảm biến cảm ứng (Inductive)
Cảm biến Hall (Hall Effect)
Nguồn cấp
Không cần nguồn
Cần 5V hoặc 12V
Tín hiệu đầu ra
Xoay chiều (AC)
Sóng vuông (Digital)
Độ chính xác ở tốc độ thấp
Kém
Cao
Khả năng chống nhiễu
Trung bình
Tốt
Ứng dụng phổ biến
Xe đời cũ
Xe từ 2000 trở lại đây
Chức năng của wheel speed sensor trong các hệ thống
Hệ thống chống bó cứng phanh ABS
Wheel speed sensor cung cấp dữ liệu tốc độ thực tế của từng bánh. Khi ECU phát hiện một bánh sắp bó cứng (giảm tốc đột ngột), nó sẽ điều chỉnh van thủy lực để giảm áp lực phanh xuống bánh đó, giúp duy trì khả năng lái.
Kiểm soát lực kéo TCS và ổn định thân xe ESC
Nếu cảm biến phát hiện một bánh quay nhanh hơn các bánh khác trong khi tăng tốc, ECU sẽ giảm mô-men xoắn động cơ hoặc can thiệp phanh riêng lẻ. Với ESC, sự chênh lệch tốc độ giữa các bánh khi vào cua giúp hệ thống nhận biết hiện tượng mất lái và can thiệp kịp thời.
Hỗ trợ khởi hành ngang dốc và kiểm soát hành trình
Thông tin tốc độ bánh xe cho phép xe duy trì tốc độ cài đặt trong chế độ ga tự động. Cảm biến cũng giúp xác định xe có bị trượt lùi trên dốc hay không để can thiệp phanh tạm thời.
Dấu hiệu hỏng wheel speed sensor thường gặp
Khi wheel speed sensor bị lỗi, các hệ thống liên quan sẽ mất chính xác dữ liệu. Người lái có thể nhận biết qua các triệu chứng sau:
Đèn ABS hoặc đèn ESC bật sáng trên bảng đồng hồ
ABS không hoạt động khi phanh gấp, bánh xe dễ bị bó cứng
Hệ thống kiểm soát lực kéo (TCS) phản ứng không đúng, chẳng hạn như giảm ga vô cớ
Đồng hồ tốc độ hoặc odometer hoạt động sai do xe sử dụng tín hiệu từ cảm biến bánh
Tiếng ồn lạ phát ra từ khu vực bánh xe khi quay
Xe bị rung lắc hoặc mất ổn định khi phanh trên mặt đường trơn
Các mã lỗi OBD-II phổ biến liên quan đến wheel speed sensor bao gồm P0500, P0501, P0720 (tín hiệu tốc độ), hoặc các mã lỗi theo vị trí cụ thể như C0035, C0040 (sensor bánh trước phải).
Nguyên nhân khiến wheel speed sensor hư hỏng
Bụi bẩn và mảnh vỡ đường xá: Bụi sắt từ, cát, bùn bám vào đầu cảm biến hoặc vòng từ làm giảm độ nhạy.
Mòn vòng bi hoặc moay ơ: Độ rơ cơ khí khiến vòng từ chạm vào đầu cảm biến, gây hư hỏng vật lý.
Dây tín hiệu đứt hoặc chập: Rung động liên tục dễ làm hỏng lớp cách điện hoặc đứt dây bên trong.
Nhiễm nước và oxy hóa: Gioăng cao su bị lão hóa cho phép hơi ẩm xâm nhập vào đầu nối.
Nhiệt độ cao: Khu vực gần hệ thống phanh sinh nhiệt lớn có thể làm giảm tuổi thọ linh kiện điện tử.
Cách kiểm tra wheel speed sensor còn hoạt động không
Kiểm tra bằng mắt thường
Quan sát đầu nối dây có bị rỉ sét, gãy chốt hay không. Kiểm tra dây dẫn xem có vết cháy, nứt vỏ. Đầu cảm biến có thể bị bao phủ bởi một lớp bùn cứng hoặc mạt sắt.
Đo bằng đồng hồ vạn năng
Đối với cảm biến cảm ứng: Đo điện trở giữa hai đầu ra, giá trị thông thường nằm trong khoảng 800–2500 ohm tùy theo nhà sản xuất. Xoay bánh xe bằng tay và đo điện áp AC, thấy xuất hiện điện áp vài mV đến vài trăm mV là cảm biến làm việc.
Đối với cảm biến Hall: Mở khóa điện nhưng không nổ máy, đo điện áp giữa dây tín hiệu và mass khi xoay bánh, đồng hồ sẽ nhảy giữa 0V và 5V (hoặc 12V) liên tục.
Kiểm tra bằng máy chẩn đoán
Công cụ đọc mã lỗi OBD-II có thể hiển thị giá trị tốc độ của từng cảm biến trong thời gian thực. Lái thử xe trên đường và quan sát dữ liệu trên máy, nếu một cảm biến hiển thị 0 km/h hoặc nhảy bất thường thì có khả năng cảm biến đó đã hỏng.
Lưu ý khi thay thế wheel speed sensor
Luôn chọn cảm biến chính hãng hoặc OEM (Original Equipment Manufacturer) tương thích hoàn toàn với xe. Cảm biến giả hoặc kém chất lượng cho tín hiệu không ổn định.
Vệ sinh sạch sẽ khu vực lắp, đặc biệt là vòng từ hoặc bánh răng mục tiêu trước khi lắp mới.
Đảm bảo khe hở giữa đầu cảm biến và vòng từ đúng tiêu chuẩn (thường 0,5 – 1,2 mm). Sai khe hở gây ra tín hiệu yếu hoặc va chạm cơ khí.
Bôi một lớp mỡ điện môi vào đầu nối để chống ẩm, đảm bảo tiếp xúc tốt.
Sau khi thay, cần reset mã lỗi ABS bằng máy chẩn đoán và kiểm tra đèn báo tắt hẳn.
So sánh wheel speed sensor và cảm biến tốc độ trục truyền động
Những sai lầm thường gặp khi xử lý lỗi wheel speed sensor
Chỉ thay cảm biến mà không kiểm tra vòng từ hoặc moay ơ: Nếu vòng từ bị lệch hoặc vỡ, cảm biến mới vẫn có thể báo lỗi sau vài km.
Xóa mã lỗi mà không sửa triệt để: Đèn ABS có thể tắt tạm thời nhưng lỗi tái diễn nếu cảm biến vẫn hỏng.
Lắp sai loại cảm biến: Dùng cảm biến của xe FWD lắp cho xe RWD dễ gây sai về khe hở lắp và giá trị điện trở.
Không vệ sinh dây điện: Dây bẩn hoặc rỉ sét ở đầu nối vẫn gây mất tín hiệu dù cảm biến mới.
Tự ý đấu dây không đúng sơ đồ: Nhiều xe có cảm biến Hall với cấu hình 3 dây, đấu nhầm nguồn và tín hiệu gây cháy cảm biến.
Ứng dụng thực tế và lợi ích của wheel speed sensor khi lái xe
Wheel speed sensor không chỉ dừng lại ở hệ thống an toàn: nó còn giúp cải thiện hiệu suất nhiên liệu thông qua việc hiệu chỉnh ga tự động và can thiệp động cơ khi mất bám đường. Trên các xe hybrid và điện, cảm biến tốc độ bánh cung cấp dữ liệu cho hệ thống tái tạo năng lượng phanh (regenerative braking).
Thực tế, một nghiên cứu từ Viện An toàn Giao thông Đức (GDV) cho thấy ABS và ESC dựa trên dữ liệu wheel speed sensor đã giảm 30% số vụ tai nạn do mất lái trên đường trơn. Điều này khẳng định vai trò sống còn của linh kiện nhỏ này.
Câu hỏi thường gặp về wheel speed sensor
Wheel speed sensor có tự sửa được không?
Trong hầu hết trường hợp, cảm biến bị hỏng về mặt điện tử hoặc cơ học không thể sửa chữa được. Việc vệ sinh bụi bẩn chỉ có tác dụng nếu lỗi do bám bẩn nhẹ. Khi cảm biến đã hỏng linh kiện, bạn cần thay mới.
Giá thay thế wheel speed sensor bao nhiêu?
Giá dao động từ 150.000 – 800.000 đồng cho cảm biến OEM tùy dòng xe, chưa bao gồm công thợ. Xe hạng sang có thể lên đến 2–3 triệu đồng cho một cảm biến chính hãng.
Có thể lái xe khi wheel speed sensor bị hỏng không?
Có thể lái được, nhưng hệ thống ABS và ESC sẽ tắt, làm tăng nguy cơ mất lái khi phanh gấp hoặc trên đường trơn. Không nên chủ quan, hãy thay thế càng sớm càng tốt.
Làm sao biết wheel speed sensor nào bị hỏng?
Máy chẩn đoán OBD-II sẽ cho biết mã lỗi và vị trí bánh xe cụ thể (ví dụ: C0045 – bánh trái sau).
Không nên. Mỗi xe được thiết kế với loại cảm biến và khe hở riêng. Lắp loại khác dễ gây lỗi tín hiệu và các hệ thống an toàn hoạt động không chính xác.
Kết luận
Wheel speed sensor là cảm biến tốc độ bánh xe, đóng vai trò trung tâm trong an toàn vận hành của ô tô hiện đại. Hiểu rõ wheel speed sensor là gì giúp bạn chủ động phát hiện lỗi, bảo dưỡng đúng cách và lái xe an toàn hơn. Khi gặp dấu hiệu bất thường như đèn ABS sáng, ABS không hoạt động hay đồng hồ tốc độ sai, hãy kiểm tra hệ thống phanh ngay lập tức. Việc thay thế kịp thời không chỉ bảo vệ bạn mà còn giúp các hệ thống như ESC và TCS hoạt động ổn định trong mọi điều kiện đường xá.
