Hệ thống đánh lửa trên xe gắn máy là một trong những bộ phận quan trọng nhất, quyết định khả năng vận hành ổn định và hiệu suất động cơ. Trong đó, mobin đánh lửa (còn gọi là ignition coil, bô bin đánh lửa) đóng vai trò trung tâm, chịu trách nhiệm biến dòng điện áp thấp từ bình ắc quy hoặc từ cuộn phát điện thành dòng điện cao áp đủ mạnh để tạo tia lửa tại bugi. Hiểu rõ mobin đánh lửa là gì, cấu tạo ra sao và dấu hiệu hư hỏng như thế nào sẽ giúp người sử dụng chủ động trong bảo dưỡng và sửa chữa xe.
Mobin Đánh Lửa Là Gì? Định Nghĩa Và Vai Trò Trong Hệ Thống Điện Xe Máy
Mobin đánh lửa là một biến áp xung (pulse transformer) được thiết kế đặc thù để làm việc trong môi trường rung động, nhiệt độ cao của động cơ. Nó có nhiệm vụ tăng điện áp từ mức 12V (hoặc vài trăm volt từ CDI) lên đến hàng chục nghìn volt, tạo ra tia lửa điện mạnh mẽ tại khe hở bugi để đốt cháy hỗn hợp nhiên liệu không khí trong buồng đốt.
Không có mobin đánh lửa, hệ thống đánh lửa không thể hoạt động. Dù xe sử dụng hệ thống CDI (Capacitor Discharge Ignition) hay hệ thống đánh lửa thường, mobin vẫn là khâu cuối cùng cung cấp năng lượng cho bugi. Chính vì vậy, chất lượng mobin ảnh hưởng trực tiếp đến khả năng khởi động, độ mượt khi tăng ga và mức tiêu hao nhiên liệu.
Cấu Tạo Của Mobin Đánh Lửa
Một mobin đánh lửa điển hình gồm các bộ phận chính sau:
Lõi từ: Thường làm bằng thép silic, có dạng chữ I hoặc E, giúp tập trung từ thông và tăng hiệu suất biến áp.
Cuộn sơ cấp: Quấn bằng dây đồng có đường kính lớn, số vòng ít (khoảng 200-500 vòng), nhận dòng điện từ nguồn.
Cuộn thứ cấp: Quấn bằng dây đồng rất mảnh, số vòng rất cao (hàng nghìn vòng), tạo ra điện áp cao ở đầu ra.
Vỏ cách điện: Lớp nhựa epoxy hoặc bakelite bao bọc toàn bộ, chống rò điện, chịu nhiệt và chống ẩm.
Đầu ra cao áp: Kết nối với dây phin (high tension wire) dẫn đến bugi, thường được thiết kế dạng jack cắm hoặc đầu ren.
Nguyên Lý Hoạt Động Của Mobin Đánh Lửa

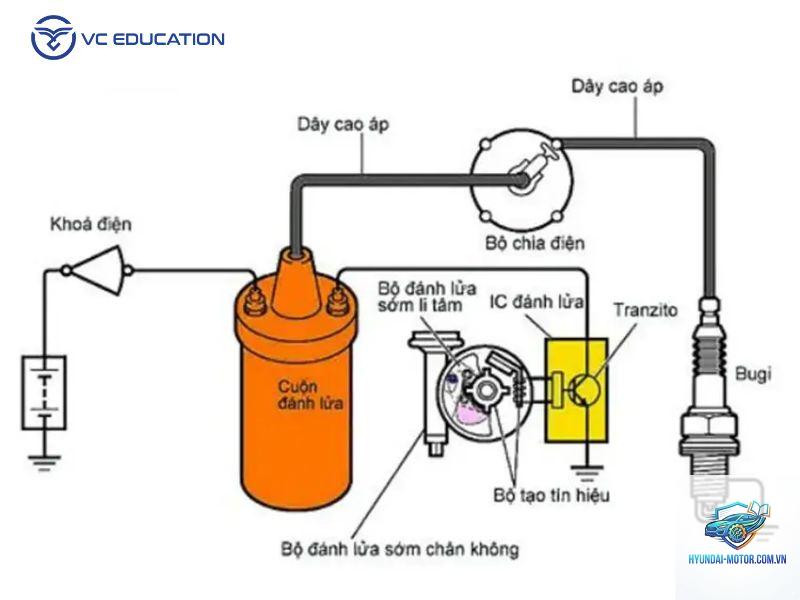

Nguyên lý hoạt động dựa trên hiện tượng cảm ứng điện từ. Khi dòng điện chạy qua cuộn sơ cấp, lõi từ tích lũy năng lượng dưới dạng từ trường. Khi dòng điện bị ngắt đột ngột (nhờ transistor hoặc tiếp điểm), từ trường sụp đổ nhanh chóng, sinh ra sức điện động tự cảm rất lớn trong cuộn sơ cấp. Đồng thời, biến thiên từ thông này cũng tạo ra điện áp cực cao ở cuộn thứ cấp, đủ để đánh thủng khe hở bugi.
Với hệ thống CDI, tụ điện phóng điện nhanh vào cuộn sơ cấp, tạo xung dòng lớn trong thời gian rất ngắn, giúp tia lửa mạnh và ổn định hơn. Một số mobin đánh lửa hiện đại có điện trở phụ (internal resistor) để hạn chế nhiễu điện từ và bảo vệ các linh kiện điện tử.
Phân Loại Mobin Đánh Lửa Phổ Biến
Dựa vào cấu tạo và công nghệ, mobin đánh lửa được chia thành các loại chính:
Loại mobin
Đặc điểm
Ứng dụng
Mobin rời (canister coil)
Hình trụ, gắn ngoài, cách xa bugi, dùng dây cao áp nối dài
Xe đời cũ, xe phân khối lớn, xe tay ga đời cũ

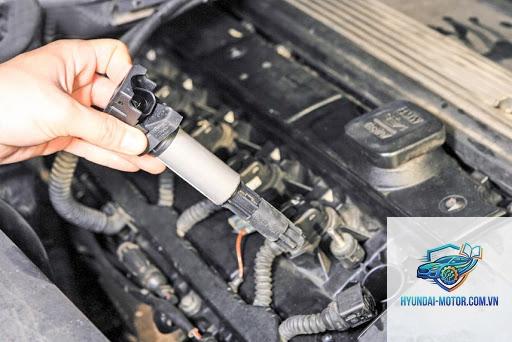

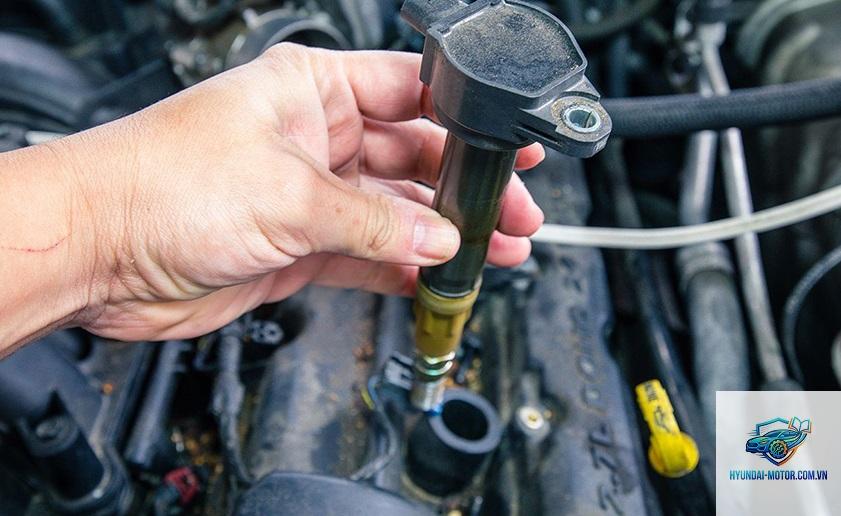

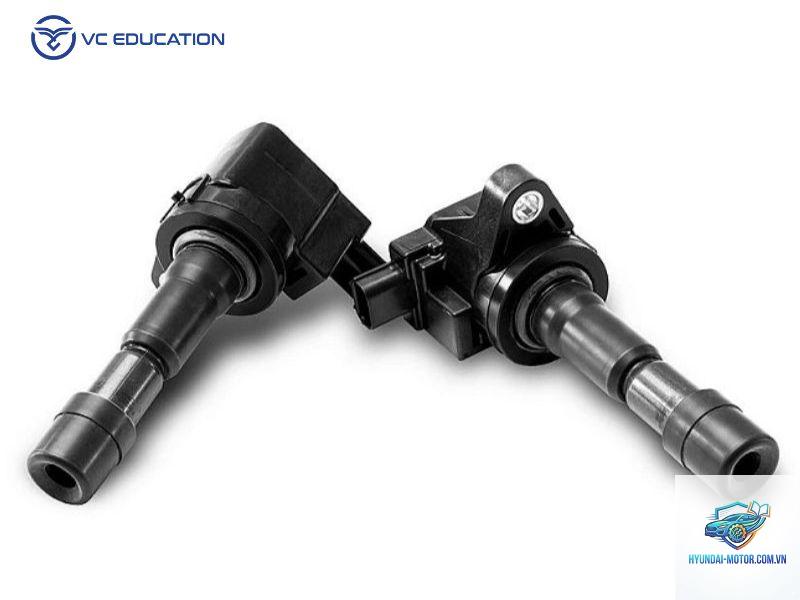

Mobin tích hợp (pencil coil / stick coil)
Dạng dài, cắm trực tiếp lên bugi, không cần dây cao áp
Xe đời mới, xe tay ga, xe phun xăng điện tử, xe hạng sang
Mobin kép (waste spark coil)
Một mobin phục vụ hai bugi, đánh lửa đồng thời cho hai xi lanh
Động cơ đa xi lanh (xe ô tô, một số mô tô)
Mobin CDI
Phối hợp với hệ thống CDI, có tỉ số vòng dây phù hợp với xung phóng tụ
Hầu hết xe gắn máy phổ thông hiện nay
Dấu Hiệu Nhận Biết Mobin Đánh Lửa Bị Hư Hỏng
Khi mobin đánh lửa có vấn đề, xe thường xuất hiện những triệu chứng điển hình sau:
Khó khởi động hoặc không khởi động được: Bugi không có tia lửa hoặc tia lửa yếu, dù ắc quy còn tốt.
Xe bị giật cục hoặc chết máy khi ga nhỏ: Tia lửa không đủ mạnh ở vòng tua thấp, hỗn hợp cháy không hoàn toàn.
Xe yếu máy, lên ga không êm: Thiếu lửa khi tải lớn, gây hụt hơi, giảm tốc độ tối đa.
Tiêu hao nhiên liệu tăng bất thường: Động cơ phải làm việc nhiều hơn để bù đắp hiệu suất cháy kém.
Bugi có màu trắng bất thường hoặc bám muội đen: Nhiệt độ buồng đốt không đúng do lửa yếu hoặc thời điểm đánh lửa sai.
Xuất hiện hiện tượng mất lửa ngắt quãng: Xe vẫn nổ nhưng chạy không đều, đặc biệt khi trời ẩm hoặc mưa.

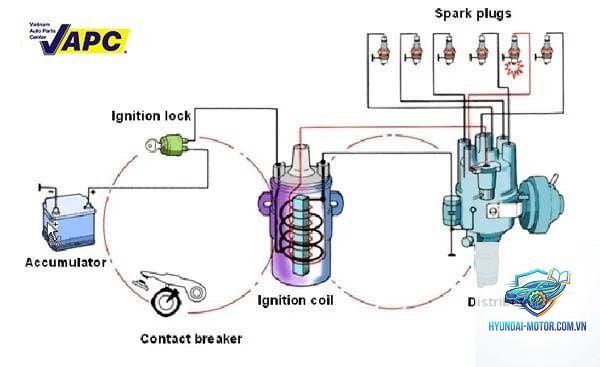

So Sánh Mobin Đánh Lửa Thường Và Mobin CDI
Tiêu chí
Mobin thường (contact breaker)
Mobin CDI (tụ điện)
Cơ chế ngắt dòng
Tiếp điểm cơ khí (vít lửa)
Transistor / IC hoặc CDI box
Điện áp đầu vào
12V từ ắc quy
Vài trăm volt từ cuộn kích / boost
Thời gian nạp từ
Dài (góc dwel lớn)
Ngắn (dwell angle nhỏ)
Năng lượng tia lửa
Thấp hơn, không ổn định lúc cao tốc
Cao và ổn định ở mọi tốc độ
Tuổi thọ
Thấp (vít lửa mòn, cháy)
Cao hơn, ít bảo trì
Độ nhiễu điện từ
Cao
Thấp hơn nhờ có điện trở lọc
Ứng Dụng Thực Tế Và Cách Kiểm Tra Mobin Đánh Lửa
Trong thực tế sửa chữa, việc kiểm tra mobin đánh lửa thường được thực hiện bằng các phương pháp sau:
Kiểm tra tia lửa: Rút bugi ra, đặt bugi sát vào mass động cơ, đề máy và quan sát tia lửa. Tia lửa xanh mạnh là tốt, đỏ yếu hoặc không có là hỏng.
Đo điện trở cuộn sơ cấp: Dùng đồng hồ vạn năng, que đo vào hai cực (+ và -) của mobin. Trị số thông thường từ 0.5 ohm đến 3 ohm tùy loại.
Đo điện trở cuộn thứ cấp: Một que vào đầu ra cao áp, que còn lại vào mass hoặc cực (+) sơ cấp. Giá trị thường nằm trong khoảng 5 kohm đến 15 kohm.
Kiểm tra cách điện: Đo giữa các cuộn dây và võ, không được có hiện tượng rò rỉ (thông mạch).
Sai Lầm Thường Gặp Khi Xử Lý Mobin Đánh Lửa Và Cách Tránh
Dùng sai loại mobin thay thế: Mỗi dòng xe có thông số mobin riêng (tỉ số vòng dây, điện trở). Dùng sai có thể làm cháy CDI hoặc yếu lửa. Cách tránh: kiểm tra mã mobin cũ hoặc tài liệu kỹ thuật của xe.
Thay bugi mà không kiểm tra mobin: Bugi mới không thể khắc phục được lửa yếu do mobin hỏng. Cần kiểm tra mobin trước khi tốn tiền thay bugi.
Kết nối dây cao áp sai thứ tự: Với động cơ đa xi lanh, nhầm dây dẫn đến nổ sai thì, máy rung giật. Cách tránh: đánh dấu dây trước khi tháo.
Bỏ qua dấu hiệu rò rỉ điện cao áp: Vỏ mobin nứt, ẩm gây phóng điện ra mass, làm yếu lửa. Cần vệ sinh khô ráo hoặc thay mobin nếu vỏ hỏng.
Lưu Ý Quan Trọng Khi Sử Dụng Và Bảo Dưỡng Mobin Đánh Lửa
Để mobin đánh lửa hoạt động bền bỉ, cần tuân thủ các nguyên tắc sau:
Đảm bảo hệ thống điện ổn định, không để bình ắc quy yếu hoặc cuộn phát điện quá áp.
Không để nước, dầu nhớt bám vào mobin và đầu nối cao áp, đặc biệt khi rửa xe.
Kiểm tra dây phin (dây cao áp) định kỳ, thay ngay nếu có vết nứt, phồng hoặc cứng.
Sử dụng bugi đúng chủng loại, khe hở bugi phù hợp với thông số nhà sản xuất.
Nếu xe có hiện tượng mất lửa nhưng mobin vẫn tốt, có thể do CDI, IC đánh lửa, hoặc cảm biến vị trí trục khuỷu.
Câu Hỏi Thường Gặp Về Mobin Đánh Lửa
Có thể dùng mobin đánh lửa của xe khác thay thế không?
Chỉ nên dùng mobin đúng mã cho từng dòng xe. Dùng sai kích thước, điện trở hoặc tỉ số vòng sẽ ảnh hưởng đến thời điểm đánh lửa và công suất. Với xe đời cũ dùng vít lửa, có thể linh hoạt hơn nhưng vẫn phải đảm bảo thông số tương đương.
Tuổi thọ trung bình của mobin đánh lửa là bao lâu?
Thông thường mobin có thể hoạt động tốt từ 30.000 đến 50.000 km hoặc lâu hơn nếu bảo dưỡng tốt. Tuy nhiên, các yếu tố như nhiệt độ cao, độ ẩm, rung động và quá áp có thể làm giảm tuổi thọ đáng kể.
Làm sao biết mobin đánh lửa bị chạm mass hay đứt mạch?
Dùng đồng hồ đo điện trở: nếu cuộn sơ cấp hoặc thứ cấp có giá trị 0 ohm (chạm mạch) hoặc ∞ (đứt mạch) là mobin hỏng. Ngoài ra, kiểm tra cách điện giữa cuộn dây và vỏ kim loại, nếu dẫn điện là chạm mass.
Mobin đánh lửa hỏng có thể sửa được không?
Hầu hết mobin đánh lửa hiện đại có vỏ bọc kín, không thể sửa chữa cuộn dây bên trong. Chỉ có thể thay mới. Trường hợp duy nhất có thể khắc phục tạm thời là vệ sinh các đầu nối hoặc thay dây cao áp bị rò rỉ.
Có nên nâng cấp mobin đánh lửa lên loại hiệu suất cao không?
Việc nâng cấp mobin hiệu suất cao (như mobin sport, mobin tăng áp) chỉ thực sự hữu ích khi động cơ đã được tinh chỉnh hoặc dùng trong đua xe. Với xe máy phổ thông, mobin zin theo xe là đủ tốt nếu hoạt động ổn định. Nâng cấp tùy tiện có thể gây cháy CDI hoặc bugi không tương thích.
Kết Luận
Mobin đánh lửa là linh kiện không thể thiếu trong hệ thống điện xe máy, quyết định đến khả năng vận hành và tuổi thọ động cơ. Hiểu rõ mobin đánh lửa là gì, cấu tạo, nguyên lý hoạt động, dấu hiệu hư hỏng và cách kiểm tra sẽ giúp người dùng tiết kiệm thời gian, chi phí sửa chữa và đảm bảo an toàn khi lưu thông. Nếu gặp các triệu chứng mất lửa, nên kiểm tra mobin trước tiên, kết hợp với bugi và dây phin để xác định chính xác nguyên nhân. Việc thay mobin định kỳ hoặc kịp thời khi có dấu hiệu bất thường là giải pháp tốt nhất để duy trì hiệu suất tối ưu cho xe.
