IC xe máy (Integrated Circuit – vi mạch tích hợp) là một trong những linh kiện quan trọng nhất trên hệ thống điện của xe máy hiện đại. Nếu bạn từng thắc mắc vì sao xe có thể đề nổ êm, đèn pha sáng ổn định hay bugi đánh lửa đúng thời điểm, thì câu trả lời nằm ở con chip nhỏ bé này. IC xe máy đóng vai trò trung tâm trong việc kiểm soát dòng điện, ổn định điện áp và điều phối các chức năng điện tử. Bài viết này sẽ giúp bạn hiểu rõ bản chất, phân loại, nguyên lý hoạt động cũng như cách nhận biết IC xe máy bị hỏng và cách xử lý hiệu quả.
IC xe máy là một vi mạch điện tử tích hợp nhiều linh kiện bán dẫn như transistor, diode, điện trở, tụ điện trên một đế bán dẫn nhỏ. Nhiệm vụ chính của IC là điều khiển và ổn định quá trình đánh lửa, nạp điện vào ắc quy, điều chỉnh dòng điện xoay chiều từ máy phát thành dòng một chiều sử dụng cho các thiết bị trên xe. Trên thực tế, IC xe máy thường được gắn trong bộ điều khiển đánh lửa (CDI) hoặc bộ chỉnh lưu – ổn áp (Regulator/Rectifier).
Hầu hết các dòng xe máy phổ thông tại Việt Nam như Honda, Yamaha, Suzuki, SYM đều sử dụng IC xe máy để đảm bảo động cơ hoạt động trơn tru. Nếu không có IC, điện áp từ máy phát không được ổn định, bugi sẽ đánh lửa sai thời điểm, dẫn đến xe khó nổ, hao xăng, thậm chí cháy hỏng các thiết bị điện.
Phân biệt IC xe máy với CDI và bộ ổn áp
Nhiều người nhầm lẫn IC xe máy với CDI (Capacitor Discharge Ignition) hoặc bộ chỉnh lưu. Thực tế, IC là thành phần cốt lõi bên trong các module này. Một số dòng xe dùng IC riêng rẽ, một số tích hợp chung. Cụ thể:
CDI: Hệ thống đánh lửa dùng tụ điện, trong đó IC xử lý tín hiệu từ cảm biến vị trí trục khuỷu để quyết định thời điểm phóng điện.
Bộ chỉnh lưu – ổn áp (Rectifier/Regulator): IC bên trong sẽ chỉnh dòng xoay chiều thành một chiều và giữ điện áp ở mức 12V – 14,5V để nạp ắc quy.
IC đa năng: Một số xe dùng IC kết hợp cả hai chức năng điều khiển đánh lửa và ổn áp trong một module duy nhất.
Cấu tạo và nguyên lý hoạt động của IC xe máy
IC xe máy thường được đúc trong vỏ nhựa epoxy hoặc kim loại, có nhiều chân ra nối với các thiết bị ngoại vi. Bên trong là hàng nghìn transistor siêu nhỏ được sắp xếp thành mạch điều khiển. Nguyên lý hoạt động dựa trên tín hiệu điện từ cảm biến (như cảm biến Hall, pick-up coil) hoặc từ chính dòng điện máy phát.
Đối với chức năng đánh lửa: IC nhận xung điện từ cuộn pulser (pick-up coil) gắn trên stator. Khi piston ở vị trí thích hợp, IC tính toán góc đánh lửa tối ưu dựa trên tốc độ động cơ, sau đó kích hoạt thyristor (SCR) để xả tụ điện vào cuộn sơ cấp biến áp, tạo ra tia lửa cao áp ở bugi.
Đối với chức năng ổn áp: IC dùng mạch so sánh để đo điện áp đầu ra, nếu vượt quá ngưỡng cho phép (thường từ 14V – 15V), nó sẽ điều chỉnh dòng kích từ trên rotor máy phát hoặc xả bớt dòng thừa xuống mass, giữ điện áp ổn định.
Nhờ IC, hệ thống điện xe máy hoạt động thông minh và tin cậy hơn nhiều so với các mạch rời cơ bản.
Phân loại IC xe máy phổ biến
Dựa trên chức năng và vị trí lắp đặt, IC xe máy được chia thành ba loại chính:
Loại IC
Chức năng chính
Vị trí lắp
Xe sử dụng điển hình
IC đánh lửa (CDI)
Điều khiển thời điểm đánh lửa, tăng tốc độ phóng điện
Trong hộp CDI, underbone
Honda Wave, Future, Air Blade 125/150 cũ
IC chỉnh lưu – ổn áp
Chỉnh lưu dòng xoay chiều thành một chiều, ổn áp 12V – 14,5V
Gần máy phát hoặc cốp xe
Yamaha Sirius, Honda SH, Exciter
IC đa năng
Kết hợp đánh lửa, ổn áp và các chức năng phụ (chống trộm, cảnh báo)
Tích hợp trong bộ ECU
Xe ga đời mới: Vision, PCX, SH 2020+
Bảng trên cho thấy sự đa dạng của IC xe máy. Xe đời cũ thường tách rời từng chức năng, xe đời mới tích hợp nhiều hơn, dẫn đến chi phí sửa chữa cao hơn nếu IC hỏng.
Dấu hiệu nhận biết IC xe máy bị hỏng
Khi IC xe máy gặp vấn đề, xe sẽ biểu hiện các triệu chứng rõ rệt.
Đèn pha nhấp nháy hoặc tối: IC ổn áp hỏng khiến điện áp dao động mạnh, đèn chiếu sáng không ổn định.
Ắc quy nhanh hết hoặc bị phù (sủi bọt): IC sạc quá áp làm hỏng bình ắc quy, hoặc sạc thiếu khiến bình không đầy.
Xe bị chết máy đột ngột khi chạy, nhất là lúc tăng ga: IC đánh lửa mất tín hiệu hoặc sai góc đánh lửa.
Còi yếu, xi nhan nhấp nháy không đều: Điện áp cấp cho các phụ tải không ổn định.
Máy nóng bất thường, hao xăng: Đánh lửa sai thời điểm làm cháy nhiên liệu không hiệu quả.
Nếu xe của bạn có một trong những triệu chứng trên, cần kiểm tra IC xe máy ngay trước khi các linh kiện khác bị ảnh hưởng.
Nguyên nhân gây hỏng IC xe máy
IC xe máy là linh kiện bền, nhưng không phải bất tử. Các nguyên nhân chính bao gồm:
Nhiệt độ cao: IC làm việc trong môi trường có nhiệt độ động cơ lớn (80-120°C), nếu tản nhiệt kém sẽ dẫn đến chết chip.
Quá áp hoặc đấu nối sai cực ắc quy: Khi nổ máy mà tháo ắc quy đột ngột hoặc đấu ngược dây, xung điện áp cao đánh thủng IC.
Nước hoặc ẩm mốc: Nước lọt vào hộp CDI hoặc module IC gây chập mạch, oxy hóa chân IC.
Rung động lâu ngày: Các mối hàn bên trong IC có thể nứt hoặc bong ra sau thời gian dài vận hành.
Sử dụng phụ tùng kém chất lượng: Thay IC giả, IC không đúng chủng loại sẽ nhanh hỏng hơn.

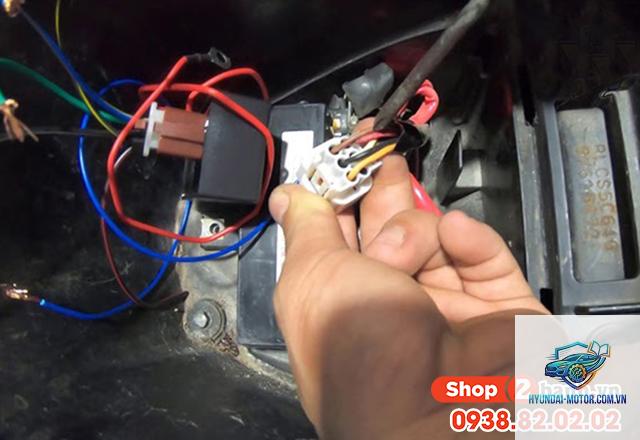

Hướng dẫn kiểm tra IC xe máy tại nhà
Thông thường xe số có cuộn sạc xoay chiều 15-25VAC, pulser 2-5VAC khi quay máy.
Kiểm tra chân nối mass: Đo thông mạch giữa chân mass của IC với vỏ máy hoặc cực âm ắc quy, phải có điện trở gần 0 ohm.
Kiểm tra tín hiệu ra của IC: Đo điện áp đầu ra cấp cho bugi (cuộn sơ cấp) hoặc cuộn sạc khi nổ máy. Nếu không có biến thiên, IC có thể hỏng.
Thử với IC khác: Cách nhanh nhất là mượn IC tương thích từ xe khác hoặc dùng IC mới thay thế tạm. Nếu xe hoạt động bình thường, IC cũ đã hỏng.
Lưu ý: Việc kiểm tra IC xe máy yêu cầu hiểu biết về điện và an toàn. Nếu không tự tin, hãy mang xe đến tiệm sửa chữa uy tín.
Sai lầm thường gặp khi xử lý IC xe máy hỏng
Nhiều người mắc sai lầm khi gặp sự cố liên quan đến IC. Thay IC lung tung tốn kém.
Dùng IC không đúng mã xe: Mỗi dòng xe có thông số góc đánh lửa và điện áp khác nhau. Dùng sai gây cháy động cơ hoặc xe ì, hao xăng.
Đấu nối IC bừa bãi: Đấu nhầm chân sẽ làm cháy IC lập tức. Cần tra sơ đồ điện hoặc nhờ thợ có kinh nghiệm.
Vứt IC cũ ngay khi thay mới: Nếu IC mới không giải quyết vấn đề, bạn cần IC cũ để đối chiếu hoặc bán phế liệu (có thể thu hồi vàng bên trong).
Lạm dụng xịt rửa bằng nước áp lực cao: Nước vào hộp IC khi rửa xe dễ gây chập.
Ứng dụng thực tế của IC xe máy trong các dòng xe phổ biến
IC xe máy có mặt ở hầu hết các dòng xe đang lưu hành. Mỗi hãng có thiết kế riêng nhưng nguyên lý chung tương tự. Một số ví dụ điển hình:

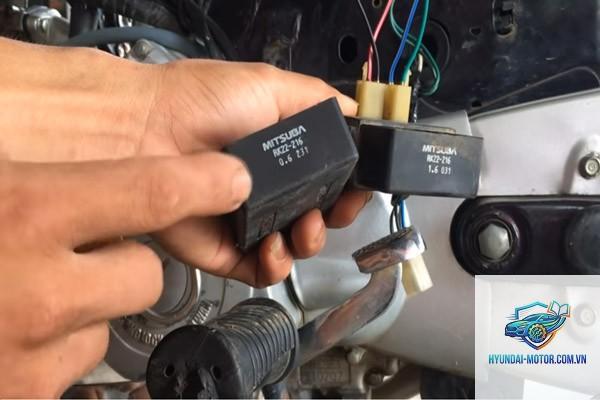

Xe số Wave, Future: IC nằm trong hộp CDI màu đen, thay thế dễ dàng bằng tuốc nơ vít. Thường hỏng do ẩm nước.

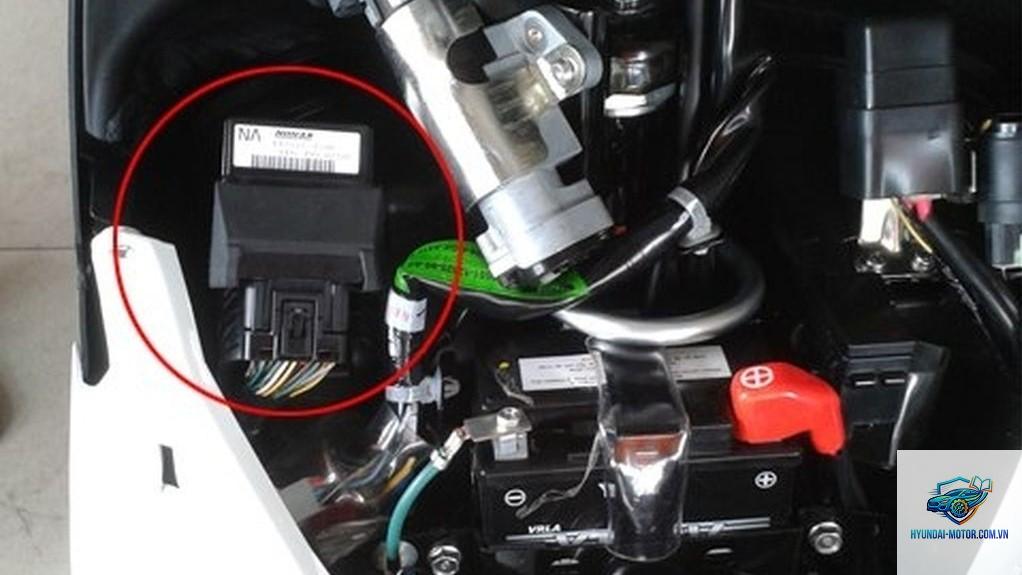

Xe ga Vision, Lead: IC đa năng tích hợp với bộ ổn áp, nằm ở phía trước cốp xe. Khi hỏng thường phải thay nguyên cụm.

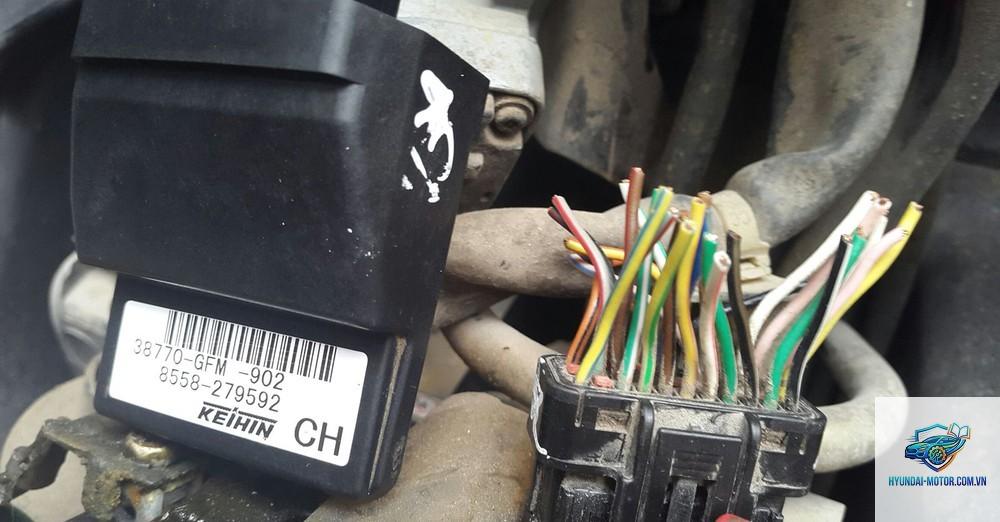

Xe tay ga PK, SH: IC là một phần của ECU, giá thành cao. Lỗi IC thường kèm lỗi cảm biến.
Xe 2 thì như SUZUKI RG, HONDA NSR: IC CDI đơn giản, dễ sửa chữa và chế lại.

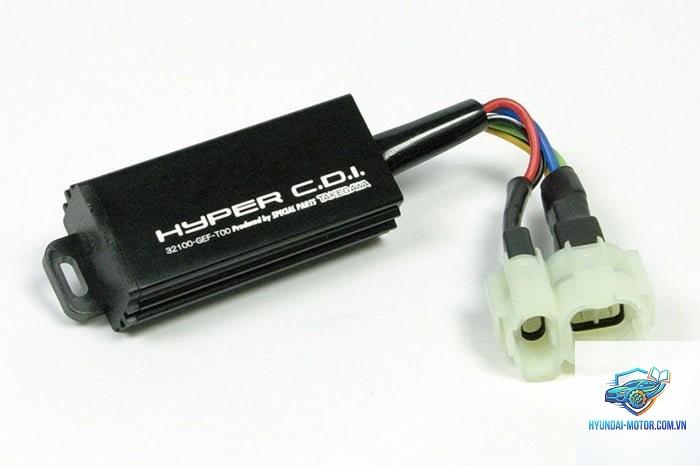

So sánh IC xe máy zin và IC xe máy độ (racing CDI)
Nhiều người chạy xe độ muốn nâng cấp IC xe máy để tăng hiệu suất. Bảng so sánh dưới đây cho thấy sự khác biệt giữa IC zin và IC độ:
Tiêu chí
IC zin (nguyên bản)
IC độ (racing CDI)
Góc đánh lửa
Được tối ưu cho hòa khí tiêu chuẩn, an toàn
Tiến sớm hơn, giúp tăng công suất ở vòng tua cao
Điện áp phóng bugi
Ổn định, đủ đốt cháy nhiên liệu
Cao hơn, tia lửa mạnh hơn, giúp cháy kiệt hơn
Tuổi thọ
Cao (3-5 năm)
Trung bình (1-3 năm) do áp lực nhiệt lớn
Tiêu hao nhiên liệu
Tiết kiệm, đúng thiết kế
Có thể tăng 5-10% tùy cách chạy
Khả năng chịu ẩm
Tốt nếu lắp đúng vị trí
Thường kém hơn do chất lượng bo mạch
Giá thành
Rẻ (100k-300k)
Mắc (500k-1,5 triệu)
Việc thay IC độ chỉ thực sự có ích khi
Rất khó để tự sửa IC xe máy vì cấu trúc vi mạch dày đặc, yêu cầu máy hàn chuyên dụng và kiến thức điện tử chuyên sâu. Đa số trường hợp phải thay mới, giá thành không quá cao nên thay là giải pháp tối ưu.
Làm thế nào để phân biệt IC xe máy chính hãng và giả?
IC chính hãng có vỏ đúc sắc nét, chân cắm chuẩn, trọng lượng nặng hơn, in mã số rõ ràng. IC giả thường vỏ nhám, chân lỏng lẻo, không có logo hoặc in mờ. Mua tại cửa hàng uy tín, tránh hàng trôi nổi.
Thay IC xe máy có cần đến thợ không?
Nếu bạn có kiến thức cơ bản về điện xe máy và đồng hồ đo, có thể tự thay IC xe máy. Ngược lại, nên nhờ thợ sửa chữa để tránh sai sót gây hư hỏng thêm.
Có nên nâng cấp IC xe máy để xe chạy mạnh hơn không?
Có thể, nhưng cần cân nhắc. Nâng cấp IC độ sẽ tăng công suất vòng tua cao, nhưng có thể làm giảm tuổi thọ động cơ và hao xăng hơn. Chỉ nên làm nếu bạn thực sự cần hiệu năng và sẵn sàng đánh đổi độ bền.
IC xe máy hỏng có ảnh hưởng đến ắc quy không?
Có. Khi IC ổn áp hỏng, điện áp sạc có thể lên đến 18-20V, làm sôi ắc quy, hỏng các bản cực. Hoặc điện áp thấp khiến ắc quy không được nạp đủ, nhanh hết bình.
Kết luận
IC xe máy là linh kiện điện tử nhỏ nhưng giữ vai trò sống còn với hệ thống vận hành của xe. Hiểu rõ IC xe máy là gì, cách hoạt động, dấu hiệu hỏng, cũng như cách kiểm tra và thay thế sẽ giúp bạn chủ động bảo dưỡng xe, tiết kiệm chi phí sửa chữa và kéo dài tuổi thọ động cơ. Khi gặp vấn đề, đừng vội kết luận IC hỏng mà hãy kiểm tra tổng thể hệ thống điện. Với những thông tin chi tiết trong bài viết này, hy vọng bạn đã có cái nhìn toàn diện và thực tế nhất về IC xe máy. Chúc bạn lái xe an toàn và luôn ổn định!
