Trong hệ thống điện dân dụng và công nghiệp, thiết bị đóng vai trò trung tâm kết nối và phân chia dòng điện được gọi là hộp phân phối. Đây là bộ phận không thể thiếu giúp kiểm soát an toàn điện năng từ nguồn chính đến các nhánh tiêu thụ. Hiểu rõ hộp phân phối là gì sẽ giúp bạn lựa chọn, lắp đặt và vận hành hệ thống điện hiệu quả, tránh được nhiều rủi ro nguy hiểm.
Hộp phân phối điện (còn gọi là tủ điện phân phối, bảng điện nhánh) là một thiết bị đóng cắt, có vỏ bảo vệ bên ngoài, bên trong chứa các aptomat, cầu chì, thanh cái và các thiết bị bảo vệ khác. Chức năng chính là nhận điện từ tủ điện tổng hoặc nguồn cấp chính, sau đó chia thành nhiều nhánh nhỏ hơn để cấp cho các tải như đèn, ổ cắm, máy móc.
Nói một cách dễ hiểu, hộp phân phối giống như một trạm trung chuyển điện. Nó đảm bảo mỗi thiết bị hoặc khu vực trong nhận được dòng điện ổn định và an toàn, đồng thời giúp người dùng dễ dàng ngắt mạch khi cần sửa chữa hoặc khắc phục sự cố.

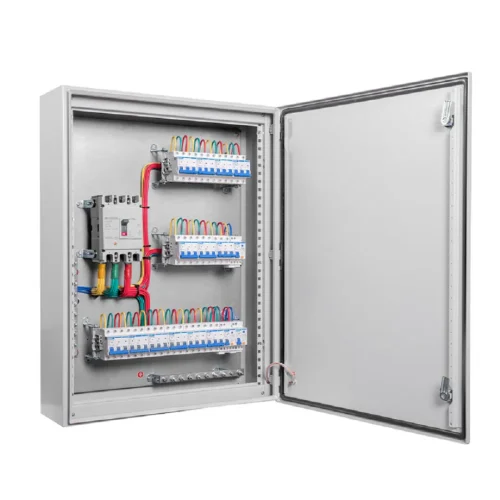

Cấu tạo cơ bản của hộp phân phối
Một hộp phân phối điển hình gồm các thành phần chính sau:
Vỏ hộp: Thường làm bằng nhựa chịu nhiệt (PVC, polycarbonate) hoặc kim loại (sơn tĩnh điện). Vỏ có nhiệm vụ bảo vệ các thiết bị bên trong khỏi bụi, nước và va đập. Chỉ số IP (Ingress Protection) cho biết khả năng chống bụi/nước của hộp.
Thanh cái (Busbar): Là thanh đồng hoặc nhôm có tiết diện lớn, dùng để kết nối dây pha, dây trung tính, dây tiếp địa. Các aptomat được gắn trực tiếp lên thanh cái để lấy nguồn.
Aptomat tổng (MCB/MCCB): Thiết bị đóng cắt và bảo vệ quá tải, ngắn mạch cho toàn bộ hộp. Thường đặt ở đầu vào.
Aptomat nhánh (MCB/RCBO): Bảo vệ từng nhánh riêng lẻ. Mỗi aptomat nhánh sẽ cấp điện cho một khu vực hoặc thiết bị cụ thể.
Thanh nối đất và thanh trung tính: Đảm bảo an toàn chống giật và ổn định điện áp.
Rơ le chống giật (RCD/ELCB): Phát hiện dòng rò và tự động ngắt mạch khi có người chạm phải điện.
Thành phần
Chức năng
Vật liệu phổ biến
Vỏ hộp
Bảo vệ cơ học, chống bụi/nước
PVC, Polycarbonate, Thép sơn tĩnh điện
Thanh cái
Kết nối các aptomat, dẫn dòng
Đồng, Nhôm
Aptomat tổng
Bảo vệ toàn bộ hộp, đóng cắt chính
Đồng, hợp kim, nhựa cách điện
Aptomat nhánh
Bảo vệ từng nhánh tải
Đồng, hợp kim, nhựa cách điện
Thanh nối đất
Kết nối hệ thống tiếp địa an toàn
Đồng
Phân loại hộp phân phối theo tiêu chí phổ biến
Phân loại theo vị trí lắp đặt
Hộp phân phối trong nhà: Thiết kế gọn nhẹ, thường có chỉ số chống nước IP20-IP40, đặt trong các phòng, hành lang, tầng kỹ thuật. Loại này giá thành thấp hơn và dễ lắp đặt.
Hộp phân phối ngoài trời: Có khả năng chống chịu thời tiết, vỏ làm từ nhựa chịu UV hoặc inox, đạt chuẩn IP65 trở lên. Thường dùng cho công trình ngoài trời, trạm bơm, nhà xưởng hở.
Phân loại theo vật liệu vỏ
Hộp nhựa PVC: Nhẹ, dễ gia công, giá rẻ, cách điện tốt. Phù hợp dân dụng và công nghiệp nhẹ.
Hộp kim loại: Cứng, chịu lực tốt, chống va đập cao. Dùng trong nhà máy, xưởng sản xuất, môi trường khắc nghiệt.
Hộp composite: Kết hợp ưu điểm của nhựa và kim loại, chịu nhiệt và hóa chất tốt. Dùng trong ngành hóa chất, tàu thủy.
Phân loại theo số lượng ngõ ra
Hộp phân phối có thể có từ 2 đến 24 hoặc nhiều hơn các ngõ ra (số aptomat nhánh). Thông thường, hộp dân dụng có 4-8 nhánh, hộp công nghiệp có 12-24 nhánh hoặc tùy chỉnh module.
Nguyên lý hoạt động của hộp phân phối
Dòng điện từ nguồn cấp (lưới điện quốc gia hoặc máy phát) đi qua aptomat tổng, sau đó phân phối đến các thanh cái pha. Các aptomat nhánh đóng vai trò như công tắc, khi bật sẽ cho phép dòng điện qua một nhánh cụ thể. Mỗi aptomat nhánh có ngưỡng dòng định mức riêng, nếu dòng vượt quá ngưỡng (do quá tải hoặc ngắn mạch), aptomat sẽ tự động ngắt để bảo vệ thiết bị và dây dẫn.
Rơ le chống giật (nếu có) sẽ giám sát dòng rò giữa dây pha và dây trung tính hoặc giữa pha và đất. Khi phát hiện rò điện trên ngưỡng an toàn (thường 30mA), rơ le lập tức ngắt toàn bộ nguồn điện ra khỏi hộp, bảo vệ tính mạng con người.
Ưu điểm và nhược điểm của hộp phân phối
Ưu điểm
An toàn cao: Giúp cô lập các khu vực khi xảy ra sự cố, hạn chế cháy nổ do quá tải.
Linh hoạt: Dễ dàng mở rộng, thêm bớt nhánh khi cần nâng cấp hệ thống điện.
Tiết kiệm không gian: Tích hợp nhiều chức năng trong một vỏ hộp nhỏ gọn.
Dễ bảo trì: Khi aptomat nhánh bị hỏng, chỉ cần thay thế mà không ảnh hưởng đến các khu vực khác.
Quản lý tập trung: Có thể đóng/ngắt tổng thể, dễ kiểm tra sự cố.
Nhược điểm
Chi phí ban đầu: So với bảng điện nhỏ đơn giản, hộp phân phối hoàn chỉnh có giá cao hơn.
Yêu cầu kỹ thuật lắp đặt: Cần thợ điện có tay nghề để đấu nối đúng, tránh sai sót nguy hiểm.
Khả năng chịu tải có hạn: Mỗi hộp có dòng tổng tối đa, nếu tải vượt quá thiết kế sẽ gây nóng, chảy.
Không chống nước tuyệt đối: Nếu hộp kém chất lượng hoặc lắp sai vị trí, nước xâm nhập có thể gây chập.
So sánh hộp phân phối với tủ điện tổng
Tiêu chí
Hộp phân phối
Tủ điện tổng
Vị trí trong hệ thống
Sau tủ tổng, cấp điện cho khu vực nhỏ
Đầu vào, cấp nguồn cho toàn bộ tòa nhà
Kích thước
Nhỏ, trung bình (thường < 80cm)
Lớn, có thể cao trên 1 mét
Công suất
Tối đa vài trăm ampe
Có thể lên đến hàng nghìn ampe
Thiết bị bên trong
Aptomat nhỏ, MCB, RCBO, thanh cái
CB tổng, contactor, MCCB, biến dòng, tủ bù
Chức năng
Phân phối nhánh, bảo vệ khu vực
Nhận điện từ lưới, đo lường, bảo vệ tổng thể
Ứng dụng thực tế của hộp phân phối trong đời sống và sản xuất
Trong dân dụng
Hộp phân phối thường được đặt ở mỗi tầng nhà, gần cầu thang hoặc khu vực kỹ thuật. Nó cấp điện cho các phòng: phòng khách, phòng ngủ, bếp, nhà vệ sinh. Mỗi phòng có một aptomat riêng, giúp khi có sự cố ở phòng nào chỉ cần ngắt aptomat phòng đó, các khu vực khác vẫn hoạt động bình thường.
Trong công nghiệp
Tại các nhà máy, xưởng sản xuất, hộp phân phối được đặt gần các máy móc, dây chuyền. Chúng giúp cấp nguồn ổn định và an toàn cho từng cụm máy, đồng thời cho phép ngắt điện nhanh khi bảo trì. Nhiều hộp công nghiệp có thêm đèn báo hiệu, đồng hồ đo dòng.
Trong hệ thống năng lượng mặt trời
Các hộp phân phối DC và AC được sử dụng để kết nối pin mặt trời với inverter và tải. Hộp DC thường có cầu chì chuyên dụng cho dòng một chiều, hộp AC phân phối điện từ inverter ra tải hoặc lưới.
Trong tòa nhà thương mại
Văn phòng, trung tâm thương mại, khách sạn sử dụng nhiều hộp phân phối nhỏ cho từng tầng hoặc khu chức năng, kết hợp với hệ thống quản lý năng lượng để tối ưu chi phí điện.
Sai lầm thường gặp khi chọn và lắp đặt hộp phân phối
Chọn hộp có dòng tổng quá thấp: Khi tổng dòng tiêu thụ vượt quá dòng định mức của aptomat tổng, hộp sẽ bị quá tải, nóng và có thể cháy. Cần tính toán kỹ tổng công suất các thiết bị trước khi mua.
Dùng aptomat nhánh không đồng bộ: Một số nhánh có độ nhạy quá cao gây nhảy aptomat liên tục, trong khi nhánh khác lại quá thấp dẫn đến mất bảo vệ. Cần chọn aptomat phù hợp với từng loại tải (đèn, máy lạnh, ổ cắm).
Lắp hộp ở nơi ẩm ướt, kín: Hộp cần thông gió và tránh nước. Lắp trong nhà vệ sinh, ngoài trời không che chắn làm giảm tuổi thọ và gây nguy hiểm.
Không sử dụng dây nối đất hoặc nối đất sai: Lỗi này gây mất tác dụng chống giật. Dây nối đất phải đúng tiết diện và kết nối với hệ thống tiếp địa của tòa nhà.
Tự ý thay aptomat có dòng cao hơn thiết kế: Nhiều người thay aptomat 20A bằng 32A khi thấy hay bị ngắt. Điều này cực kỳ nguy hiểm vì dây dẫn không chịu nổi dòng lớn, dễ gây cháy.
Hướng dẫn chọn hộp phân phối phù hợp
Bước 1: Xác định tổng công suất và dòng điện
Liệt kê tất cả các thiết bị sẽ kết nối, tính tổng công suất (W). Dòng điện tổng (A) = Tổng công suất (W) / Điện áp (V). Ở Việt Nam, điện áp dân dụng là 220V. Nên cộng thêm 20% dự phòng. Ví dụ tổng công suất 5000W, dòng = 5000/220 ≈ 22.7A, cộng dự phòng 20% → 27.3A, vậy chọn aptomat tổng 32A.
Bước 2: Chọn số nhánh
Dựa vào số thiết bị hoặc khu vực muốn riêng biệt. Mỗi nhánh chỉ nên chịu tải dưới 80% dòng định mức aptomat nhánh. Ví dụ dùng aptomat 16A cho ổ cắm nhà bếp, 10A cho đèn chiếu sáng.
Bước 3: Chọn chất liệu vỏ và chỉ số IP
Nếu lắp trong nhà khô ráo dùng vỏ nhựa PVC IP40. Nếu ngoài trời hoặc gần bể nước chọn IP65. Trong nhà xưởng nhiều bụi bẩn chọn IP54.
Bước 4: Kiểm tra tiêu chuẩn và thương hiệu
Ưu tiên các hãng uy tín như Schneider, Panasonic, Sino, Hager, LS. Sản phẩm có chứng nhận hợp quy (CR) của Việt Nam và phù hợp với tiêu chuẩn IEC.
Lưu ý quan trọng khi sử dụng hộp phân phối
Không tự ý lắp thêm aptomat vào hộp vượt quá số module cho phép vì gây nóng, chập.
Kiểm tra định kỳ các đầu nối, nếu thấy ốc vít lỏng, vỏ bị nứt cần thay thế ngay.
Luôn ngắt aptomat tổng trước khi thực hiện bất kỳ thao tác sửa chữa nào bên trong hộp.
Ghi chú nhãn cho từng aptomat nhánh để dễ nhận biết, đặc biệt trong hệ thống phức tạp.
Không để vật liệu dễ cháy gần hộp phân phối. Khoảng cách an toàn tối thiểu 30cm.
Khi mua, yêu cầu hóa đơn và bảo hành. Sản phẩm kém chất lượng có thể gây tai nạn nghiêm trọng.
Câu hỏi thường gặp về hộp phân phối
Hộp phân phối khác với bảng điện thông thường như thế nào?
Bảng điện thông thường chỉ là một tấm nhựa gắn vài aptomat, không có thanh cái và vỏ bảo vệ chắc chắn. Hộp phân phối có cấu trúc hoàn chỉnh hơn, tích hợp đầy đủ thanh cái, tiếp địa, khả năng chống bụi nước và tuân thủ tiêu chuẩn kỹ thuật.
Có thể tự lắp đặt hộp phân phối tại nhà không?
Việc lắp đặt hộp phân phối đòi hỏi kiến thức chuyên môn về điện, biết cách tính toán tải, đấu nối đúng. Nếu chưa có kinh nghiệm, nên nhờ thợ điện chuyên nghiệp để đảm bảo an toàn và tránh cháy nổ.
Hộp phân phối có cần bảo trì gì không?
Cần kiểm tra 6 tháng một lần: vệ sinh bụi bẩn, siết chặt các đầu nối, kiểm tra rơ le chống giật bằng nút test, thay thế aptomat hỏng ngay.
Nên chọn hộp phân phối có aptomat chống giật hay không?
Nên trang bị ít nhất một aptomat chống giật (RCBO) cho khu vực ổ cắm, phòng tắm, nhà bếp để bảo vệ người dùng. Đối với hệ thống công nghiệp, bắt buộc phải có thiết bị chống giật theo quy định.
Làm sao biết hộp phân phối hiện tại có đang quá tải hay không?
Nếu aptomat tổng hoặc nhánh thường xuyên nhảy dù không có sự cố, hoặc vỏ hộp nóng lên bất thường, khả năng cao đang quá tải. Cần đo dòng bằng ampe kìm hoặc gọi thợ kiểm tra.
Kết luận
Hộp phân phối là một mắt xích quan trọng đảm bảo hệ thống điện vận hành an toàn, ổn định. Hiểu rõ hộp phân phối là gì và các yếu tố liên quan sẽ giúp bạn đưa ra quyết định đúng đắn khi thiết kế, lắp đặt hoặc nâng cấp điện cho gia đình hay nhà xưởng. Hãy đầu tư vào sản phẩm chất lượng, lựa chọn đúng thông số kỹ thuật, thực hiện lắp đặt chuyên nghiệp và duy trì bảo trì định kỳ. An toàn điện luôn là ưu tiên hàng đầu, và một hộp phân phối tốt chính là nền tảng vững chắc cho hệ thống điện hiện đại.
