Hệ thống điện ô tô là một mạng lưới phức tạp gồm các thiết bị điện và điện tử có nhiệm vụ cung cấp năng lượng, điều khiển mọi hoạt động của xe. Từ việc khởi động động cơ, chiếu sáng, vận hành hệ thống giải trí cho đến kiểm soát các hệ thống an toàn như túi khí và phanh ABS, tất cả đều phụ thuộc vào hệ thống điện. Đây được xem là hệ thần kinh trung ương của một chiếc ô tô hiện đại.

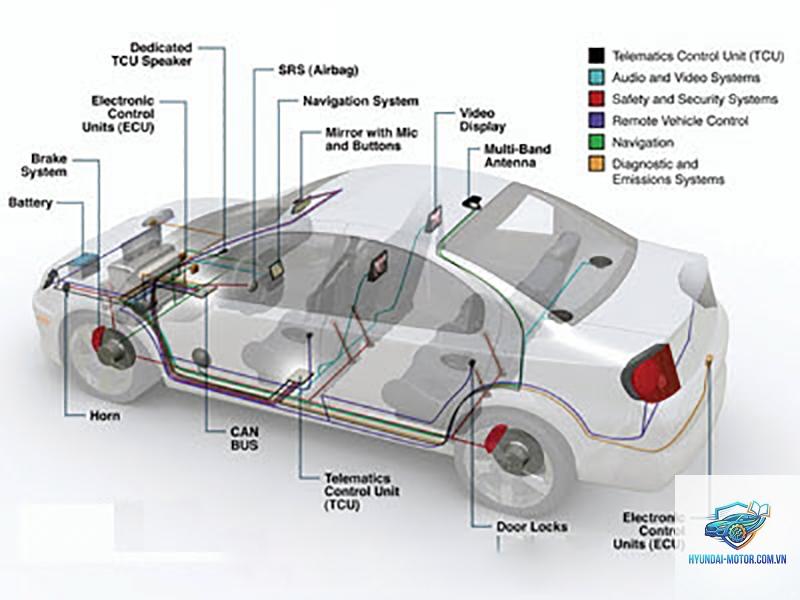

Hệ thống điện ô tô là tập hợp tất cả các thiết bị điện, dây dẫn, cảm biến, bộ điều khiển và các bộ phận liên quan được kết nối với nhau. Nó không chỉ đơn thuần là cung cấp điện cho đèn và máy lạnh. Trên các dòng xe đời mới, hệ thống điện còn đảm nhận tới hơn 70% chức năng vận hành và giám sát xe.
Vai trò chính của hệ thống này bao gồm: tạo ra và dự trữ năng lượng điện, phân phối dòng điện đến các phụ tải, điều khiển các hệ thống phức tạp như phun xăng, đánh lửa, hộp số tự động, và quản lý các hệ thống an toàn chủ động. Nếu hệ thống điện gặp sự cố, chiếc xe gần như không thể vận hành an toàn.
Cấu tạo chi tiết của hệ thống điện ô tô
Nguồn điện chính
Ắc quy (Battery): Là nguồn dự trữ năng lượng chính, thường là loại 12V hoặc 24V đối với xe tải lớn. Ắc quy chì-axit hoặc lithium-ion có nhiệm vụ cung cấp dòng điện khởi động máy khởi động và ổn định điện áp khi máy phát chưa hoạt động.

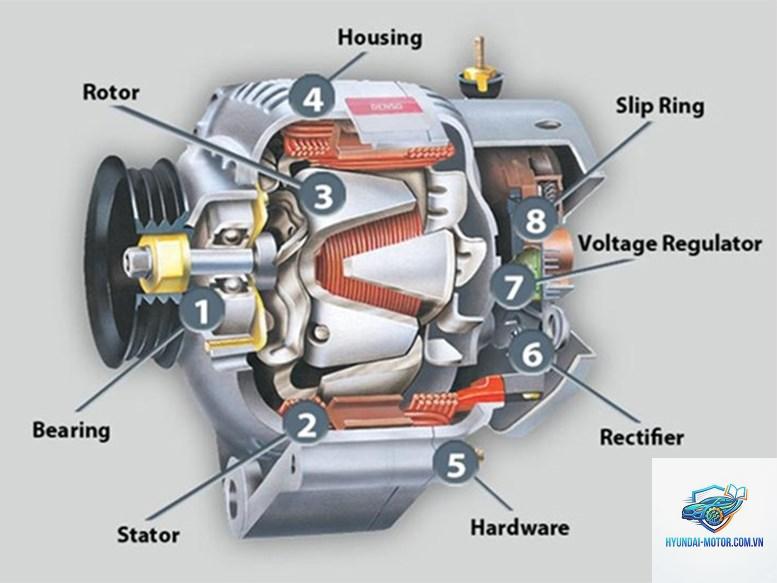

Máy phát điện (Alternator): Khi động cơ đã hoạt động, máy phát tạo ra dòng điện xoay chiều, sau đó chỉnh lưu thành một chiều để nạp lại ắc quy và cấp điện cho toàn bộ hệ thống. Công suất máy phát thường từ 90A đến 150A tùy theo dòng xe.
Hệ thống khởi động
Bao gồm máy khởi động (starter motor), rơ le khởi động và công tắc khởi động. Khi vặn chìa khóa hoặc nhấn nút Start, dòng điện từ ắc quy sẽ kích hoạt rơ le, đưa dòng lớn vào máy khởi động để quay bánh đà, khởi động động cơ đốt trong.
Các bộ phận điều khiển và bảo vệ
Cầu chì và rơ le: Bảo vệ các mạch điện khỏi quá tải và ngắn mạch.
Bộ điều khiển động cơ (ECU): Bộ não xử lý tín hiệu từ các cảm biến để điều chỉnh phun xăng, đánh lửa.
Cảm biến: Cảm biến vị trí trục khuỷu, cảm biến oxy, cảm biến tốc độ, cảm biến áp suất… cung cấp dữ liệu cho ECU.
Giắc nối và dây dẫn: Hệ thống dây điện được thiết kế theo sơ đồ riêng, thường có mã màu để dễ nhận biết.
Hệ thống chiếu sáng và tín hiệu
Bao gồm đèn pha, đèn hậu, đèn xi nhan, đèn phanh, đèn sương mù, và các đèn nội thất. Các loại đèn hiện đại như LED, HID hoặc laser tiêu thụ ít điện năng hơn nhưng cho hiệu suất chiếu sáng cao hơn.
Hệ thống phụ trợ
Máy lạnh, hệ thống âm thanh, định vị GPS, camera hành trình, hệ thống hỗ trợ đỗ xe, ghế điện, gương điện… tất cả đều là phụ tải trên hệ thống điện. Các xe hiện nay còn có hệ thống viễn thông và kết nối internet, đòi hỏi nguồn điện ổn định.
Nguyên lý hoạt động của hệ thống điện ô tô
Dòng điện một chiều 12V được sử dụng phổ biến trên hầu hết các xe du lịch. Khi động cơ tắt, toàn bộ tải điện do ắc quy cung cấp. Khi động cơ chạy, máy phát sẽ sản xuất điện và ưu tiên cấp cho các phụ tải, phần dư mới dùng để nạp lại ắc quy.

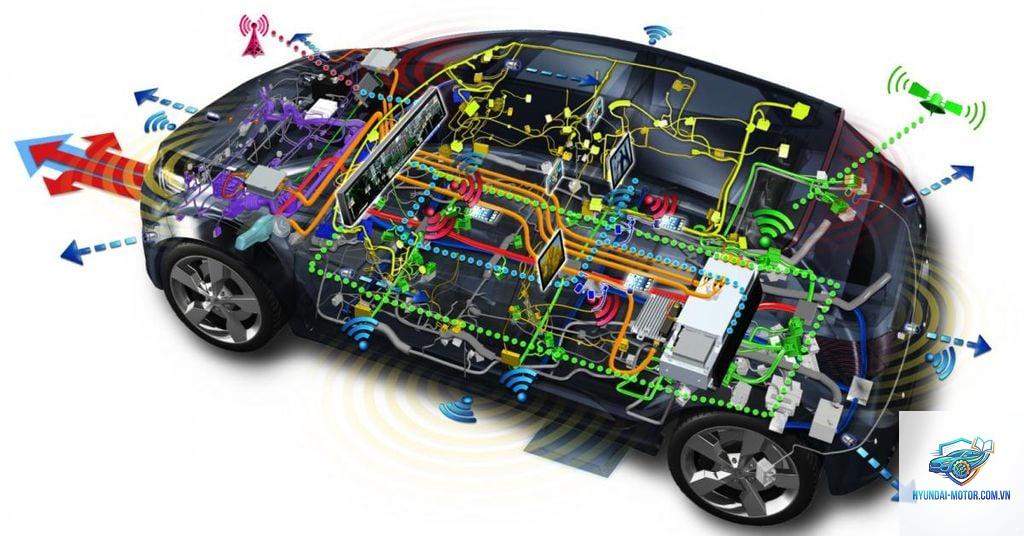

ECU đóng vai trò trung tâm điều khiển: nhận tín hiệu từ các cảm biến, xử lý dữ liệu và gửi lệnh đến các bộ chấp hành như kim phun, bugi, van điều khiển. Các hệ thống con như ABS, ESC, TCS cũng có ECU riêng nhưng liên kết với nhau qua mạng CAN bus.
Điện áp trong hệ thống thường dao động từ 12.5V đến 14.5V. Nếu điện áp quá thấp, xe khó khởi động và thiết bị điện hoạt động yếu. Nếu quá cao, có thể gây cháy cầu chì hoặc hỏng các mô-đun điều khiển.
Phân loại hệ thống điện ô tô
Loại hệ thống
Đặc điểm chính
Phạm vi sử dụng
Hệ thống điện 12V truyền thống
Điện áp thấp, phổ biến, dễ thay thế linh kiện
Xe du lịch, xe tải nhẹ
Hệ thống điện 24V
Điện áp gấp đôi, dùng cho máy khởi động lớn
Xe tải hạng nặng, xe bus, máy công trình
Hệ thống điện 48V nhẹ (MHEV)
Hỗ trợ động cơ, tăng hiệu suất nhiên liệu
Xe hybrid nhẹ, xe sang
Hệ thống điện cao áp
Từ 200V đến 800V, dùng cho xe điện (EV)
Xe thuần điện, plug-in hybrid
So sánh hệ thống điện trên xe xăng và xe điện
Xe xăng sử dụng hệ thống 12V chủ yếu cho phụ tải nhỏ, còn động cơ đốt trong tự sinh công. Xe điện sử dụng pin cao áp (400V-800V) cho motor kéo, kết hợp với bộ chuyển đổi DC-DC để hạ xuống 12V cấp cho các thiết bị phụ.
Trên xe điện, hệ thống điện phức tạp hơn vì phải quản lý nhiệt pin, thu hồi năng lượng phanh, và kiểm soát dòng nạp/xả với cường độ lớn. Hệ thống điện trên xe điện yêu cầu cách điện và tiêu chuẩn an toàn cao hơn rất nhiều so với xe xăng.
Lợi ích của hệ thống điện ô tô hiện đại
Giảm tiêu hao nhiên liệu nhờ điều khiển phun xăng và đánh lửa chính xác.
Tăng tính an toàn với các hệ thống hỗ trợ người lái (ADAS) như cảnh báo lệch làn, phanh tự động khẩn cấp.
Nâng cao trải nghiệm người dùng: điều hòa tự động, màn hình giải trí, kết nối điện thoại.
Dễ dàng chẩn đoán lỗi nhờ cổng OBD-II và hệ thống tự kiểm tra.
Hệ thống điện càng nhiều chức năng thì càng tiềm ẩn nguy cơ hỏng hóc. Các lỗi phổ biến bao gồm: ắc quy yếu, máy phát không nạp, chập cháy dây điện, hỏng cảm biến, lỗi ECU. Khi hệ thống điện trục trặc, việc tìm kiếm nguyên nhân đòi hỏi kỹ thuật viên có chuyên môn cao và thiết bị chẩn đoán chuyên dụng.
Chi phí sửa chữa các mô-đun điện tử thường cao hơn nhiều so với sửa chữa cơ khí. Nước và ẩm mốc là kẻ thù số một của hệ thống điện ô tô, dễ gây oxy hóa giắc nối và hỏng linh kiện.
Các sai lầm thường gặp khi sử dụng và bảo dưỡng hệ thống điện ô tô
Để ắc quy hết điện hoàn toàn trong thời gian dài, làm hỏng cấu trúc bản cực.
Tự ý đấu nối thêm thiết bị điện không qua cầu chì, gây quá tải dây dẫn.
Sử dụng sai loại cầu chì thay thế (dùng đồng xu hoặc dây kim loại) rất nguy hiểm.
Không vệ sinh cực ắc quy, dẫn đến tiếp xúc kém và sụt áp.
Câu nạp điện ắc quy sai cách, đấu nhầm cực dương và cực âm khi kích bình.
Thay thế linh kiện không đúng chủng loại, không tương thích với hệ thống CAN bus.
Ứng dụng thực tế và hướng dẫn bảo dưỡng
Kiểm tra hệ thống điện cơ bản
Định kỳ kiểm tra điện áp ắc quy bằng đồng hồ vạn năng: khi nghỉ nên đạt 12.5V – 12.8V. Khi nổ máy, điện áp phải từ 13.5V đến 14.5V. Nếu thấp hơn, máy phát có vấn đề. Kiểm tra các dây nối mass, đặc biệt ở chân máy và thân xe, xem có mòn hay rỉ không.
Kiểm tra cầu chì theo sơ đồ trong sách hướng dẫn. Nếu cầu chì bị đứt liên tục ở một mạch, cần tìm ra phụ tải bị chập thay vì chỉ thay cầu chì mới.
Vệ sinh và bảo dưỡng định kỳ
Vệ sinh cực ắc quy để loại bỏ muối trắng hoặc xanh. Dùng dung dịch baking soda pha nước để trung hòa axit. Lau khô và bôi mỡ chống oxy hóa. Kiểm tra dây curoa máy phát: nếu mòn, nứt hoặc chùng, cần thay ngay để đảm bảo máy phát quay đúng tốc độ.
Khi cần thay thế linh kiện điện
Luôn sử dụng linh kiện chính hãng hoặc tương đương có chứng nhận. Đối với ECU và cảm biến, cần đảm bảo mã số linh kiện trùng khớp 100% vì các phiên bản phần mềm có thể khác nhau. Sau khi thay thế, có thể cần phải lập trình lại ECU tại xưởng chuyên dụng.
Lưu ý quan trọng khi can thiệp vào hệ thống điện ô tô
Ngắt kết nối cực âm ắc quy trước khi thực hiện bất kỳ công việc nào liên quan đến dây điện để tránh chập mạch. Đối với xe đời mới, việc ngắt ắc quy có thể làm mất các thiết lập nhớ như radio, đồng hồ, và một số hệ thống học thói quen lái. Một số xe yêu cầu quy trình tái lập sau khi nối lại nguồn.
Không bao giờ dùng búa hay vật cứng gõ vào máy phát hoặc starter khi chúng đang kẹt. Điều này chỉ làm hỏng thêm. Nếu hệ thống điện gặp sự cố phức tạp, hãy đưa xe đến trung tâm dịch vụ uy tín có thiết bị chẩn đoán chuyên nghiệp.
Trên các dòng xe hybrid và xe điện, tuyệt đối không tự ý tháo dỡ các bộ phận điện cao áp nếu không có chứng chỉ an toàn. Điện áp trên 60V DC có thể gây nguy hiểm chết người.
Câu hỏi thường gặp về hệ thống điện ô tô
Hệ thống điện ô tô có bao nhiêu loại chính?
Có hai loại chính: hệ thống điện một chiều 12V dùng cho xe con và 24V cho xe tải nặng. Ngoài ra, xe hybrid và xe điện sử dụng pin cao áp từ 200V đến 800V cho truyền động điện, kết hợp với bộ chuyển đổi DC-DC để hạ xuống 12V cho phụ tải thông thường.
Dấu hiệu nhận biết hệ thống điện ô tô bị yếu hoặc hỏng?
Khi khởi động xe ì ạch hoặc không nổ, đèn pha mờ khi ralanti, đồng hồ bảng tap lo đèn báo ắc quy sáng, máy lạnh yếu hoặc quạt gió chạy chậm, có mùi khét hoặc thấy khói bốc ra từ các giắc nối.
Có thể tự lắp thêm thiết bị điện trên ô tô không?
Có thể lắp thêm các thiết bị nhỏ như camera hành trình, sạc điện thoại, nhưng cần chọn dây có tiết diện phù hợp và đấu qua cầu chì. Đối với thiết bị có công suất lớn như ampli, đèn pha mạnh, nên nhờ thợ điện ô tô chuyên nghiệp lắp đặt để tránh quá tải.
Bao lâu nên kiểm tra hệ thống điện ô tô một lần?
Nên kiểm tra định kỳ 6 tháng một lần hoặc trước mỗi chuyến đi xa. Kiểm tra trọng tâm vào ắc quy, máy phát và các giắc nối. Đối với xe trên 5 năm tuổi, tần suất kiểm tra nên tăng lên 3-4 tháng một lần.
Kết luận
Hệ thống điện ô tô là một trong những bộ phận quan trọng nhất quyết định độ tin cậy và an toàn của xe. Hiểu rõ hệ thống điện ô tô là gì, cấu tạo ra sao và cách bảo dưỡng đúng phương pháp sẽ giúp người sử dụng chủ động hơn trong việc phát hiện và xử lý các sự cố kịp thời. Khi công nghệ ô tô ngày càng phát triển với xu hướng điện hóa và thông minh hóa, việc nắm bắt những kiến thức cơ bản về hệ thống điện không chỉ dành riêng cho kỹ thuật viên mà còn cần thiết cho bất kỳ tài xế nào muốn đồng hành lâu dài với chiếc xe của mình.
