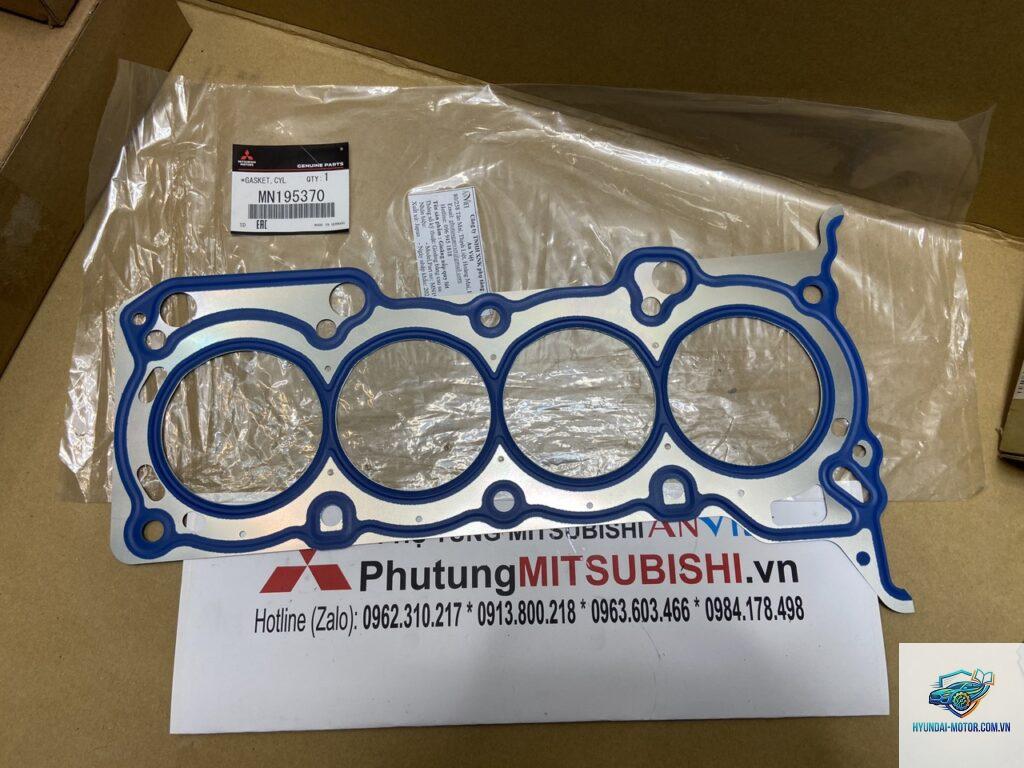

Gioăng quy lát (còn gọi là gioăng máy, gioăng nắp máy, hay head gasket trong tiếng Anh) là một chi tiết đệm nằm giữa thân máy và nắp quy lát của động cơ đốt trong. Đây là bộ phận đóng vai trò sống còn trong việc đảm bảo sự kín khít giữa buồng đốt, hệ thống làm mát và hệ thống bôi trơn. Khi tìm hiểu gioăng quy lát là gì, điều đầu tiên cần hiểu rõ chức năng cách ly các đường dẫn khí, nước và dầu bên trong động cơ, giúp động cơ vận hành ổn định.
Vật liệu chế tạo gioăng quy lát thường là thép nhiều lớp, amiăng tổng hợp hoặc graphite, có khả năng chịu được nhiệt độ cao lên đến hàng trăm độ C và áp suất lớn từ quá trình nén hỗn hợp nhiên liệu. Nếu không có gioăng quy lát, động cơ sẽ không thể tạo ra lực nén cần thiết để đốt cháy nhiên liệu, đồng thời dầu nhớt và nước làm mát sẽ trộn lẫn vào nhau gây hư hỏng nghiêm trọng.
Giải thích chi tiết khái niệm gioăng quy lát là gì

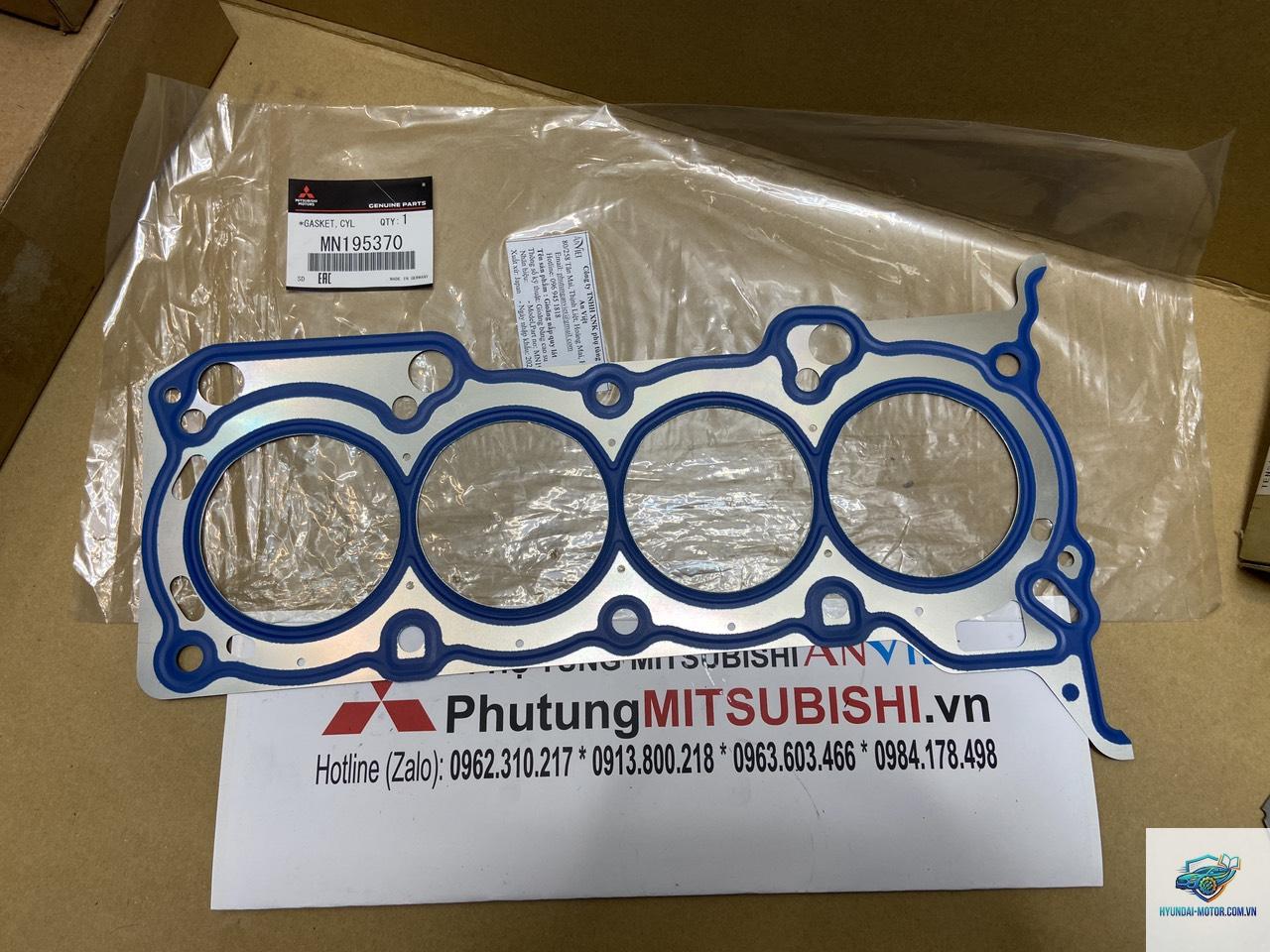

Gioăng quy lát là một tấm đệm được thiết kế chính xác theo từng loại động cơ, có nhiệm vụ làm kín hoàn toàn mặt tiếp xúc giữa thân máy (block engine) và nắp quy lát (cylinder head). Nó được bắt chặt bằng các bulông quy lát với lực xiết tiêu chuẩn. Khi động cơ hoạt động, gioăng quy lát phải chịu được ba yếu tố khắc nghiệt: nhiệt độ từ quá trình cháy (có thể lên tới 800-900°C ở một số khu vực), áp suất cao trong buồng đốt (khoảng 100-200 bar đối với động cơ diesel) và sự ăn mòn hóa học từ dầu, nhiên liệu và chất làm mát.
Bản chất của gioăng quy lát là một lớp cách ly nhưng đồng thời phải dẫn nhiệt hiệu quả để truyền nhiệt từ quy lát sang thân máy, giúp động cơ không bị quá nhiệt. Khả năng đàn hồi của gioăng cho phép nó bù đắp sự giãn nở nhiệt khác nhau giữa nắp máy bằng nhôm và thân máy bằng gang.
Phân loại gioăng quy lát phổ biến
Có nhiều cách phân loại gioăng quy lát, nhưng phổ biến nhất dựa trên vật liệu chế tạo và cấu trúc thiết kế. Hiểu rõ các vai trò này giúp nhận thức được mức độ nghiêm trọng khi gioăng bị hỏng.
Làm kín buồng đốt: Ngăn chặn khí cháy thoát ra ngoài, giữ áp suất nén và đốt cháy nhiên liệu tối ưu.
Ngăn trộn lẫn chất lỏng: Cách ly hoàn toàn nước làm mát và dầu bôi trơn, tránh hiện tượng nhũ hóa dầu hay lẫn nước vào dầu.
Dẫn nhiệt ổn định: Truyền nhiệt đều từ nắp quy lát xuống thân máy, giảm nguy cơ cháy kích nổ.
Chịu lực xiết bulông: Phân bố đều lực xiết giữa các bulông để tránh biến dạng nắp máy.
Giảm rung động: Đóng vai trò như một lớp đệm giảm chấn giữa hai bề mặt kim loại.
Cấu tạo và nguyên lý hoạt động
Cấu tạo cơ bản

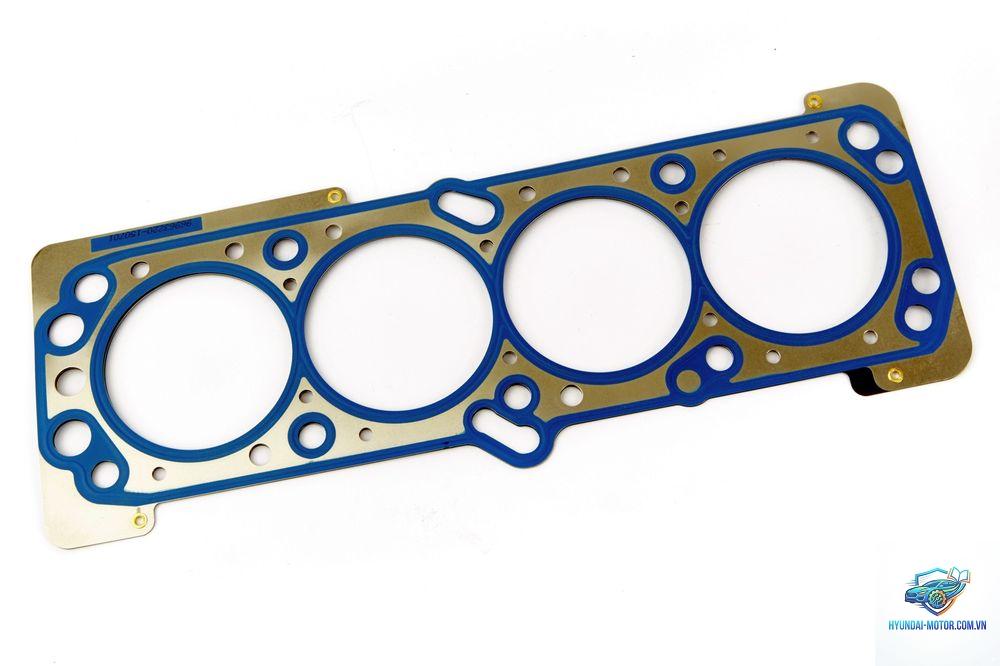

Gioăng quy lát thường có cấu trúc gồm nhiều lớp vật liệu. Ví dụ gioăng MLS điển hình có 3-5 lớp thép mỏng, mỗi lớp được dập định hình với các lỗ tương ứng với xi-lanh, ống dẫn nước, đường dầu. Giữa các lớp thép có lớp phủ cao su nitrile hoặc fluorosilicone giúp tăng độ kín khít khi bị nén. Trên bề mặt gioăng có các vòng lửa (fire ring) bằng thép chịu nhiệt bao quanh lỗ buồng đốt, chịu trực tiếp áp lực nổ.
Nguyên lý hoạt động
Khi động cơ hoạt động, nhiệt độ và áp suất trong buồng đốt biến thiên liên tục. Gioăng quy lát phải duy trì lực nén ban đầu từ các bulông quy lát. Khi động cơ nóng lên, nắp máy và thân máy giãn nở khác nhau, gioăng đàn hồi để bù đắp khoảng hở. Các vòng lửa xung quanh lỗ xi-lanh chịu nhiệt độ cao nhất, thường đỏ hồng khi hoạt động. Hệ thống làm mát luân chuyển nước qua các rãnh trên gioăng để hạ nhiệt khu vực này.
Lợi ích và hạn chế của gioăng quy lát
Lợi ích
Đảm bảo hiệu suất động cơ tối đa nhờ nén khí kín.
Ngăn ngừa hư hỏng nghiêm trọng do trộn dầu và nước.
Tuổi thọ cao nếu bảo dưỡng đúng cách, có thể lên tới 150.000-200.000 km.
Chi phí thay thế thấp hơn nhiều so với chi phí sửa chữa hư hỏng do gioăng gây ra.
Hạn chế
Không thể tái sử dụng sau khi tháo ra.
Dễ hỏng khi động cơ quá nhiệt hoặc lực xiết bulông không đúng.
Một số loại gioăng amiăng có tuổi thọ thấp hơn và gây hại môi trường.
Thay thế đòi hỏi tay nghề cao, nếu lắp sai có thể gây rò rỉ.
So sánh gioăng quy lát với các loại gioăng khác
Loại gioăng
Vị trí lắp
Chức năng chính
Áp suất làm việc
Chi phí
Gioăng quy lát
Giữa thân máy và nắp máy
Chịu áp suất đốt cháy, cách ly chất lỏng
Rất cao (100-200 bar)
Cao
Gioăng nắp máy dưới
Nắp máy dưới của động cơ
Ngăn dầu chảy xuống
Thấp
Thấp
Gioăng ống hút
Đường ống nạp
Ngăn rò rỉ khí nạp, chân không
Âm hoặc thấp
Trung bình
Gioăng ống xả
Đường ống xả
Chịu nhiệt khí thải, ngăn rò rỉ
Cao (áp suất sóng xả)
Trung bình

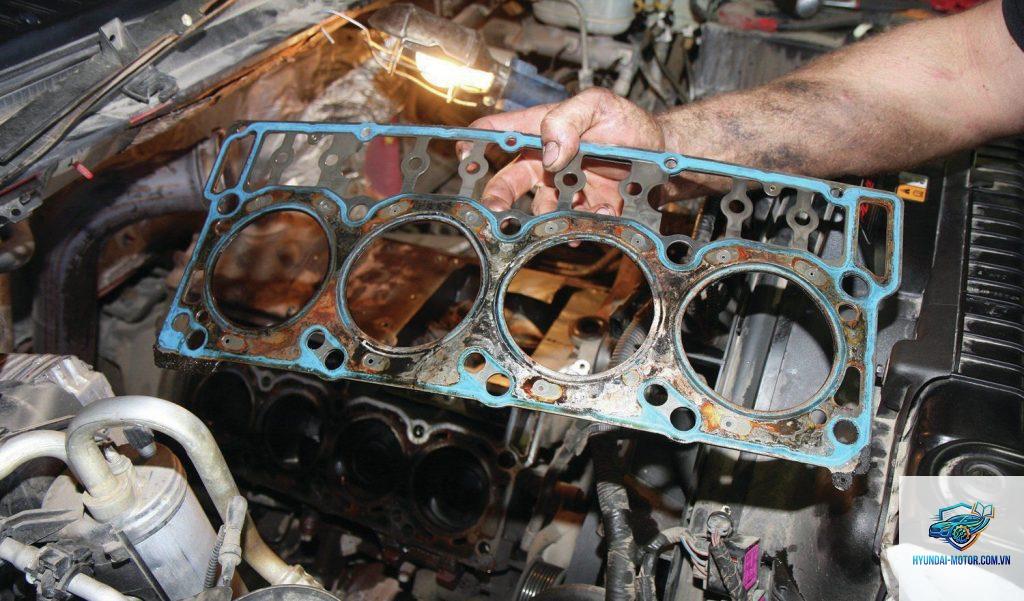

Ứng dụng thực tế và hướng dẫn nhận biết gioăng hỏng
Gioăng quy lát được sử dụng trên hầu hết các loại động cơ đốt trong, từ xe máy, ô tô đến máy phát điện, tàu thủy. Trong thực tế, gioăng quy lát thường bị hỏng do động cơ quá nhiệt, lực xiết bulông không đều hoặc sử dụng sai loại gioăng.
Nước làm mát sủi bọt hoặc có váng dầu.
Khói trắng từ ống xả (nước vào buồng đốt).
Máy bị mất nước làm mát nhanh nhưng không thấy rò rỉ ngoài.
Động cơ nóng quá mức, không tăng tốc được.
Áp suất nén xi-lanh thấp bất thường.
Để kiểm tra chính xác, có thể dùng máy đo áp suất nén hoặc test rò rỉ bằng khí nén. Tuy nhiên cách đơn giản nhất là kiểm tra que thăm dầu: nếu thấy nhũ tương màu trắng đục, khả năng cao gioăng đã hỏng.
Quy trình thay thế gioăng quy lát
Thay gioăng quy lát là một công việc phức tạp, cần thực hiện đúng quy trình để tránh hỏng hóc sau này. Tháo ắc quy, ống nạp, ống xả, dây điện cảm biến.
Tháo nắp quy lát: Tháo bulông quy lát đúng thứ tự (thường từ ngoài vào trong) và nhấc nắp máy ra.
Làm sạch bề mặt: Cạo sạch gioăng cũ, vệ sinh mặt thân máy và nắp quy lát bằng dung môi. Lưu ý không làm xước bề mặt.
Kiểm tra độ phẳng: Dùng thước thẳng và căn lá kiểm tra độ cong của mặt thân máy và nắp quy lát. Nếu cong quá mức cho phép, cần mài phẳng hoặc thay nắp.
Lắp gioăng mới: Đặt gioăng quy lát mới đúng chiều (thường có dấu hiệu để nhận biết mặt trên). Không bôi keo trừ khi nhà sản xuất yêu cầu.
Xiết bulông: Xiết theo đúng trình tự (thường từ trong ra ngoài) và đúng mô-men lực xiết được ghi trong tài liệu kỹ thuật. Một số loại yêu cầu xiết góc (angle torque).
Lắp ngược trở lại: Lắp các bộ phận đã tháo, thay dầu và nước mới.
Chạy rà: Khởi động máy, kiểm tra rò rỉ. Nên chạy rà động cơ vài trăm km với tốc độ vừa phải.
Sai lầm thường gặp khi thay gioăng quy lát và cách tránh
Không làm sạch kỹ bề mặt: Mảnh vụn gioăng cũ sẽ làm hỏng gioăng mới. Cách tránh: dùng dao gạt nhựa và hóa chất chuyên dụng.
Xiết bulông không đúng lực: Xiết quá chặt làm biến dạng nắp, xiết quá lỏng sẽ rò rỉ. Cách tránh: dùng cờ lê lực (torque wrench).
Bỏ qua kiểm tra độ phẳng mặt máy: Nắp hoặc thân máy bị cong sẽ làm gioăng không kín. Cách tránh: đo độ phẳng trước khi lắp.
Dùng gioăng kém chất lượng: Gioăng giá rẻ dễ biến dạng. Cách tránh: mua gioăng chính hãng hoặc thương hiệu uy tín.
Không thay dầu và nước mới: Dầu cũ có thể bị nhiễm nước, nước cũ có thể có cặn. Cách tránh: thay toàn bộ chất lỏng sau khi sửa.
Lưu ý quan trọng khi sử dụng gioăng quy lát

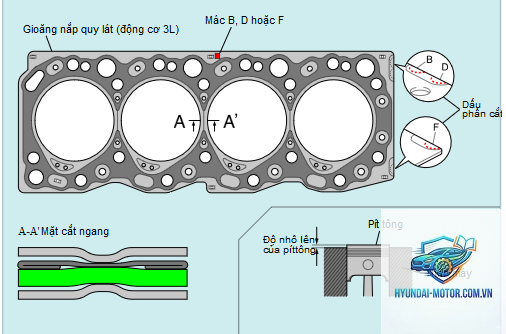

Không bao giờ tái sử dụng gioăng quy lát cũ dù nhìn bề ngoài còn tốt. Áp suất và nhiệt độ sẽ làm mất tính đàn hồi. Luôn tham khảo thông số kỹ thuật của nhà sản xuất động cơ về mô-men xiết và trình tự xiết. Nếu động cơ từng bị quá nhiệt nghiêm trọng, cần kiểm tra kỹ nắp quy lát có bị nứt tế vi không. Đối với động cơ diesel, gioăng quy lát thường có độ dày khác biệt giữa các xi-lanh để bù trừ sai số chế tạo. Sử dụng gioăng không đúng mã có thể làm sai tỷ số nén.
Câu hỏi thường gặp về gioăng quy lát
Gioăng quy lát có tuổi thọ bao nhiêu km?
Tuổi thọ trung bình của gioăng quy lát khoảng 150.000 đến 200.000 km đối với động cơ xăng và 200.000 km đối với động cơ diesel nếu bảo dưỡng định kỳ. Tuy nhiên nếu động cơ thường xuyên quá nhiệt, tuổi thọ có thể giảm xuống còn 50.000-80.000 km.
Gioăng quy lát bị hỏng có thể sửa tạm được không?
Không nên sửa tạm. Có một số hóa chất làm kín gioăng trên thị trường nhưng chỉ có tác dụng trong thời gian rất ngắn và có thể gây tắc nghẽn hệ thống làm mát. Phương án an toàn nhất là thay mới ngay khi phát hiện hỏng.
Chi phí thay gioăng quy lát là bao nhiêu?
Chi phí thay gioăng quy lát phụ thuộc vào loại xe, dòng động cơ và đơn giá nhân công. Thông thường dao động từ 3-10 triệu đồng cho xe du lịch phổ thông (gồm cả gioăng, dầu, nước, nước làm mát). Với xe cao cấp hoặc động cơ lớn, chi phí có thể lên tới 20-30 triệu đồng.
Có thể tự thay gioăng quy lát tại nhà không?
Chỉ nên tự thay nếu bạn có kiến thức cơ khí vững vàng, có dụng cụ chuyên dụng (cờ lê lực, đồng hồ đo nén, thước đo phẳng) và không gian làm việc sạch sẽ. Nếu không, nguy cơ lắp sai gây hư hỏng nặng là rất cao.
Làm thế nào để biết gioăng quy lát đã chết hoàn toàn?
Dấu hiệu rõ rệt nhất: động cơ không nổ được do mất áp suất nén, hoặc nổ nhưng rất yếu, hoặc có hiện tượng thủy kích do nước vào buồng đốt. Kiểm tra que thăm dầu thấy nhũ tương trắng là dấu hiệu chắc chắn.
Có nên dùng keo dán gioăng quy lát không?
Hầu hết các nhà sản xuất gioăng hiện đại đều khuyến cáo không dùng keo. Gioăng MLS và graphite được thiết kế để hoạt động khô. Chỉ một số dòng xe cũ hoặc gioăng amiăng mới có thể yêu cầu keo, nhưng cần tuân thủ đúng loại keo chịu nhiệt.
Kết luận
Gioăng quy lát là bộ phận nhỏ nhưng đóng vai trò quyết định đến sự hoạt động ổn định và bền bỉ của động cơ. Hiểu rõ gioăng quy lát là gì không chỉ giúp người sử dụng nhận biết sớm các dấu hiệu hỏng hóc, mà còn biết cách bảo dưỡng và thay thế đúng quy trình, tránh những hư hỏng nghiêm trọng có thể dẫn đến chi phí sửa chữa rất cao. Khi phát hiện bất kỳ triệu chứng bất thường nào liên quan đến gioăng quy lát, hãy đưa xe đến garage uy tín để kiểm tra và thay thế kịp thời.
Bảo vệ gioăng quy lát chính là bảo vệ động cơ của bạn. Việc duy trì hệ thống làm mát hoạt động tốt, không để động cơ quá nhiệt và sử dụng đúng loại dầu nhớt, nước làm mát sẽ giúp kéo dài tuổi thọ của gioăng quy lát và toàn bộ động cơ.
