Dây curoa là một bộ phận truyền động cơ khí phổ biến trong hầu hết các loại máy móc công nghiệp và phương tiện giao thông. Về bản chất, dây curoa là một vòng đai linh hoạt, thường được làm từ cao su hoặc vật liệu tổng hợp, kết nối hai hoặc nhiều puly (ròng rọc) để truyền chuyển động quay và công suất từ trục dẫn sang trục bị dẫn. Hiểu rõ dây curoa là gì không chỉ giúp bạn vận hành máy móc hiệu quả mà còn chủ động bảo trì, tránh những hỏng hóc tốn kém.
Dây curoa hay còn gọi là belt, đai truyền động, là một phần tử trung gian có nhiệm vụ truyền năng lượng cơ học từ nguồn phát (động cơ) đến các bộ phận làm việc. Đây là phương pháp truyền động ma sát hoặc truyền động ăn khớp tùy theo kết cấu của dây và puly. Hệ thống dây curoa thường bao gồm: dây curoa, bánh đai chủ động, bánh đai bị động và các cơ cấu căng đai (buly tăng đơ, thanh trượt).
Cấu tạo chi tiết của một sợi dây curoa
Một dây curoa điển hình có cấu tạo nhiều lớp:
Lớp cao su mặt trong: Tiếp xúc trực tiếp với puly, chịu mài mòn và thường có gân rãnh hoặc răng để tăng độ bám.
Lớp xương (lõi chịu lực): Làm từ sợi polyester, sợi thủy tinh hoặc sợi thép, quyết định độ bền kéo và khả năng chịu tải.
Lớp cao su phía ngoài: Bảo vệ lõi khỏi tác động môi trường như dầu, hóa chất, nhiệt độ và thời tiết.
Lớp vải bọc: Một số loại dây curoa cao cấp có thêm lớp vải bọc ngoài để chống mòn và giảm tiếng ồn.
Nguyên lý hoạt động cơ bản
Khi động cơ quay, puly chủ động quay theo, tạo ra lực ma sát giữa bề mặt puly và dây curoa. Lực ma sát này kéo dây curoa chuyển động, từ đó kéo puly bị động quay theo cùng chiều hoặc ngược chiều tùy cách mắc dây. Dây curoa phải được căng đúng lực, nếu lỏng quá sẽ trượt gây mất công suất, nếu căng quá sẽ nhanh hỏng ổ bi và giảm tuổi thọ dây.
Phân loại dây curoa phổ biến hiện nay

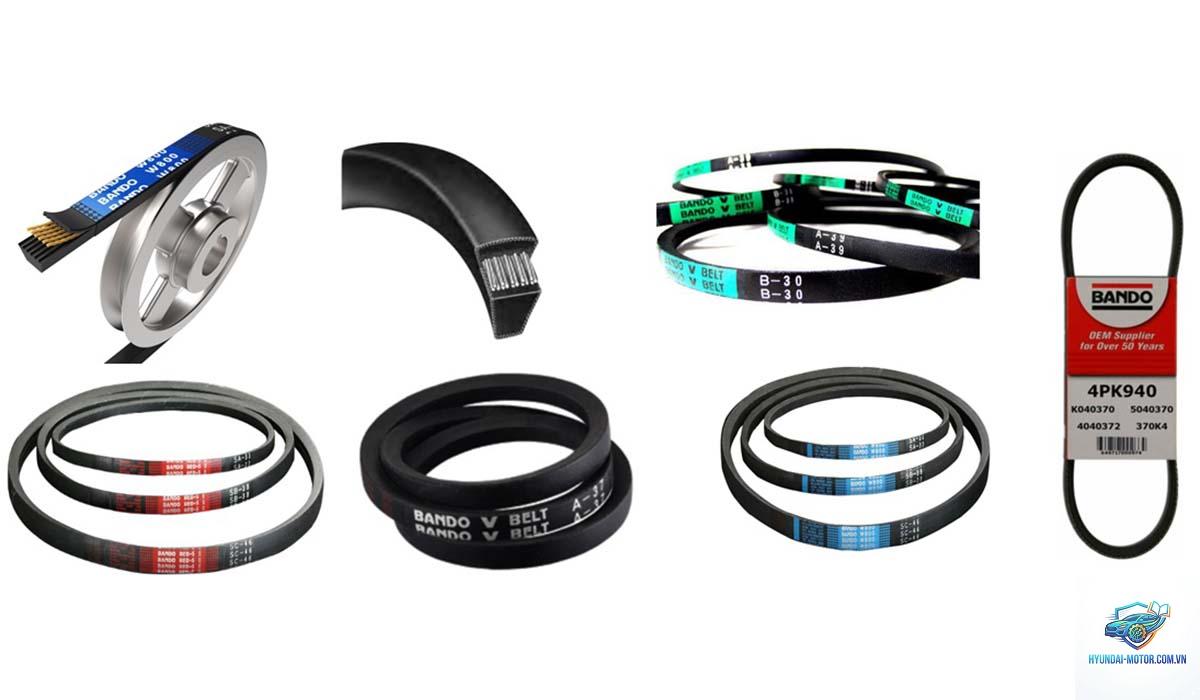

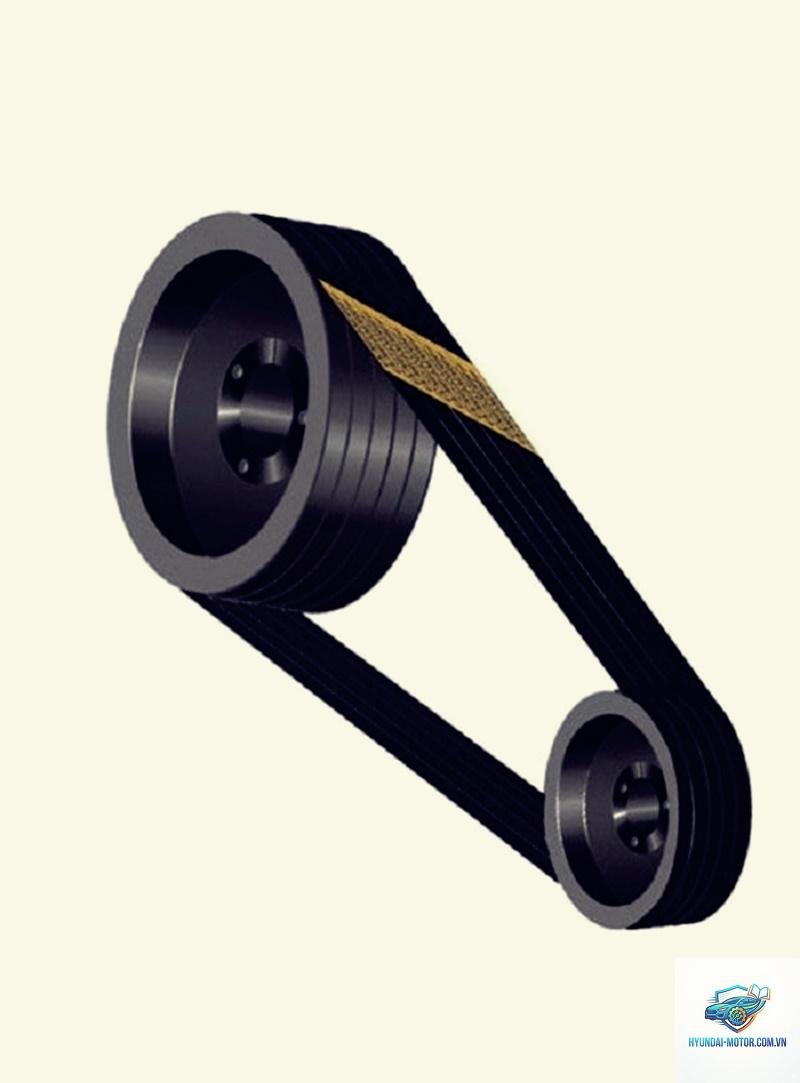

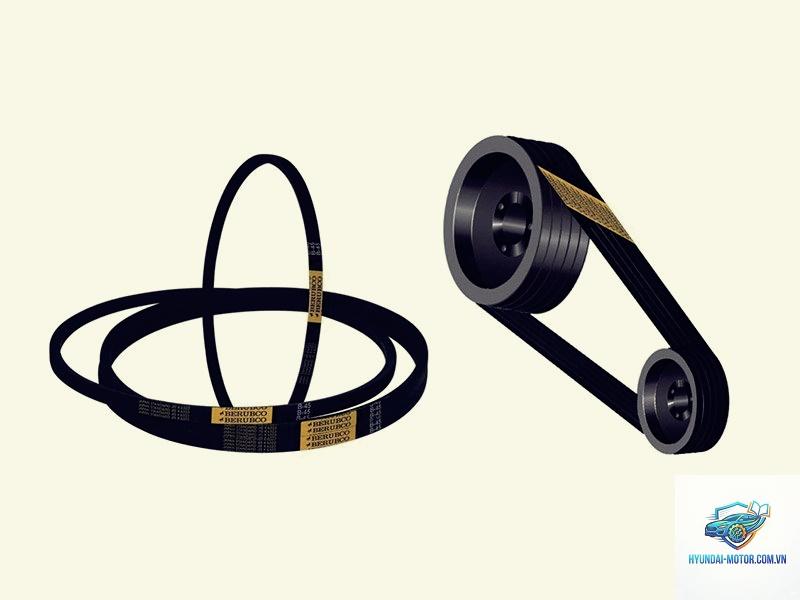

Dây curoa thang (V-belt)
Đây là loại dây curoa phổ biến nhất với mặt cắt ngang hình thang. Dây curoa thang hoạt động dựa trên nguyên lý nêm, khi lực ma sát tăng cao nhờ áp lực của các thành bên vào rãnh puly. Loại này thường thấy trong máy móc công nghiệp, quạt, máy nén khí. Tuổi thọ trung bình từ 5.000 đến 15.000 giờ làm việc tùy theo tải.

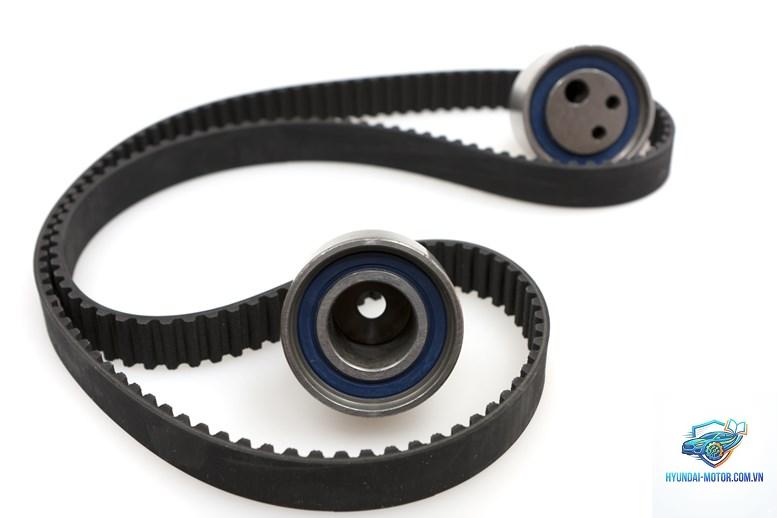

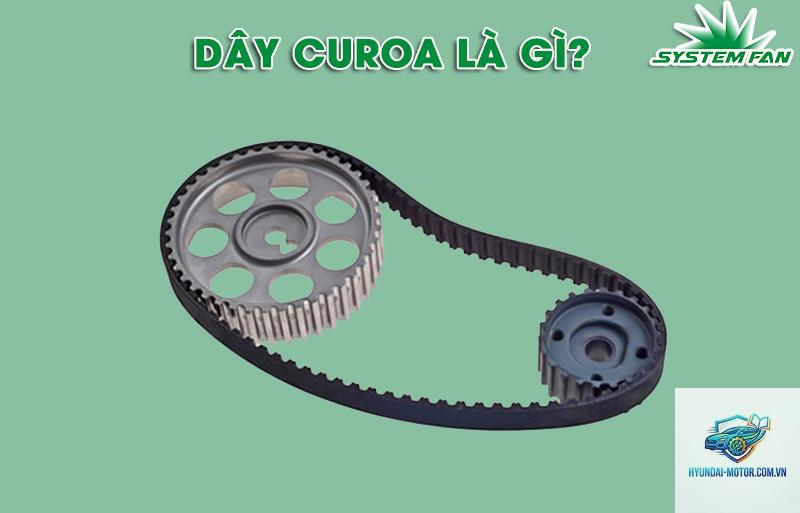

Dây curoa răng (Timing belt)
Dây curoa răng có các răng nhỏ ở mặt trong, khớp với các rãnh trên puly để truyền động chính xác không trượt. Loại này được sử dụng trong động cơ đốt trong, máy in 3D, robot công nghiệp. Ưu điểm lớn là đồng bộ chính xác giữa trục dẫn và trục bị dẫn, rất cần thiết trong hệ thống phối hợp van và piston động cơ.
Dây curoa dẹt (Flat belt)
Là dây có bề mặt tiếp xúc phẳng, từng rất phổ biến trong các máy cũ như máy tiện, máy bơm thời kỳ đầu. Ngày nay ít dùng hơn nhưng vẫn xuất hiện trong một số ứng dụng tốc độ cao, tải nhẹ nhờ khả năng chịu uốn tốt và chi phí thấp.
Dây curoa bướm (Ribbed belt / Serpentine belt)
Còn gọi là dây đai chữ V nhỏ, có nhiều gân dọc ở mặt trong. Loại này có thể truyền công suất lớn trên cùng một dây, thường dùng trong động cơ ô tô hiện đại để dẫn động máy phát điện, máy nén điều hòa, bơm nước đồng thời.
Bảng so sánh các loại dây curoa phổ biến
Tiêu chí
Dây thang (V-belt)
Dây răng (Timing belt)
Dây dẹt (Flat belt)
Dây bướm (Ribbed belt)
Đặc điểm chính
Tiết diện hình thang
Có răng khớp rãnh
Bề mặt phẳng
Nhiều gân dọc
Độ trượt
Có trượt
Không trượt
Ít trượt
Rất ít trượt
Độ chính xác
Trung bình
Cao
Thấp
Khá
Công suất tối đa
Lớn (hàng trăm kW)
Trung bình (dưới 100 kW)
Nhỏ (dưới 30 kW)
Lớn vừa (dưới 200 kW)
Bảo trì
Định kỳ căng dây
Thay theo giờ vận hành
Ít bảo trì
Kiểm tra mòn gân
Ứng dụng điển hình
Máy nén khí, băng tải
Động cơ xe máy, máy CNC
Máy dệt, máy nghiền
Máy phát điện ô tô
Lợi ích và hạn chế của hệ thống dây curoa
Những ưu điểm nổi bật khi sử dụng dây curoa
Giảm rung động và tiếng ồn: Dây curoa có khả năng hấp thụ dao động tốt hơn xích hoặc bánh răng.
Bảo vệ máy móc: Khi quá tải, dây curoa trượt trước, tránh hỏng nặng cho động cơ.
Chi phí thấp: Giá thành dây curoa và puly rẻ hơn so với bộ truyền động xích hoặc bánh răng.
Dễ lắp đặt và bảo trì: Thay dây curoa nhanh chóng, không cần bôi trơn.
Linh hoạt khoảng cách trục: Có thể nối các trục cách xa nhau mà không cần truyền động trung gian phức tạp.
Các hạn chế cần cân nhắc
Tuổi thọ giới hạn: Dây curoa bị lão hóa cao su theo thời gian, cần thay định kỳ.
Trượt ở tải nặng: Dây thang và dây dẹt có thể bị trượt khi quá tải, làm giảm hiệu suất.
Không chịu được môi trường khắc nghiệt: Dầu mỡ, hóa chất, nhiệt độ quá cao hoặc quá thấp đều làm mau hỏng dây.
Kích thước cồng kềnh: Yêu cầu không gian lắp đặt lớn hơn so với truyền động bánh răng đồng tâm.
Không phù hợp với hệ thống yêu cầu tỷ số truyền chính xác tuyệt đối (trừ dây răng).
So sánh dây curoa với các phương pháp truyền động khác
Dây curoa và truyền động xích
Xích tải có độ bền cao hơn, không trượt và chịu tải tốt hơn dây curoa. Tuy nhiên xích cần bôi trơn thường xuyên, gây ồn và nặng hơn. Dây curoa lại vận hành êm ái hơn, rẻ hơn và dễ bảo trì. Trong máy móc công nghiệp nhẹ, dây curoa là lựa chọn tối ưu. Với các hệ thống nặng như xe tải, xe ủi, xích lại được ưa chuộng hơn.
Dây curoa và truyền động bánh răng
Bánh răng truyền công suất chính xác, hiệu suất rất cao (trên 98%) và tuổi thọ dài. Nhược điểm là giá thành đắt, yêu cầu gia công chính xác, không có tính đàn hồi. Dây curoa phù hợp hơn khi cần giảm chấn, chi phí thấp và khoảng cách trục xa.
Ứng dụng thực tế của dây curoa trong đời sống và sản xuất
Trong ngành công nghiệp ô tô – xe máy
Dây curoa đóng vai trò sống còn trong động cơ xe hơi. Dây curoa cam (timing belt) đồng bộ chuyển động của trục cam với trục khuỷu, đảm bảo van nạp xả đúng thời điểm. Dây curoa ngoài (serpentine belt) dẫn động máy phát điện, bơm trợ lực lái, máy nén điều hòa. Hỏng dây curoa cam có thể gây hỏng nặng động cơ, cần thay theo định kỳ 60.000 – 100.000 km.
Trong máy móc công nghiệp
Băng tải: Dây curoa phẳng hoặc thang nối dài tạo thành băng chuyền vận chuyển hàng hóa.
Máy nén khí: Dây curoa thang truyền động từ motor điện đến đầu nén.
Máy dệt: Hệ thống dây dẹt tốc độ cao dẫn động các trục quay.
Quạt công nghiệp: Dây curoa giảm tốc từ motor trục cao xuống tốc độ thấp cho cánh quạt.
Trong nông nghiệp và gia đình
Máy bơm nước, máy xay xát, máy tuốt lúa đều sử dụng dây curoa. Máy may gia đình cũng dùng dây curoa nhỏ để truyền chuyển động từ motor đến kim may. Hệ thống cửa cuốn tự động: dây curoa răng kéo cửa lên xuống nhẹ nhàng.
Những sai lầm thường gặp khi sử dụng dây curoa
Chọn sai loại dây curoa cho ứng dụng
Dùng dây thang cho hệ thống cần đồng bộ chính xác hoặc dùng dây dẹt cho tải nặng là sai lầm phổ biến. Cần xác định đúng yêu cầu về công suất, tốc độ, môi trường làm việc để chọn loại dây và kích thước phù hợp.
Căng dây curoa không đúng lực
Dây quá lỏng sẽ trượt, mòn nhanh, phát nhiệt. Dây quá căng làm quá tải ổ bi, giảm tuổi thọ puly và dây. Sử dụng đồng hồ đo lực căng hoặc phương pháp ấn độ võng tiêu chuẩn. Với dây thang, đọ võng khoảng 10-15mm khi ấn lực 5kg ở khoảng giữa nhịp.
Không kiểm tra thường xuyên dấu hiệu mòn
Nứt da, bong tróc cao su, xơ hóa mặt bên, răng gãy (với dây răng) là dấu hiệu cần thay ngay. Nhiều người chỉ thay khi dây đứt, gây hư hỏng lan rộng các bộ phận khác. Định kỳ kiểm tra 3 tháng/lần với máy hoạt động liên tục.
Không vệ sinh dây và puly
Bụi bẩn, dầu mỡ bám lâu ngày làm giảm ma sát, gây trượt và mòn nhanh. Vệ sinh bằng khăn khô hoặc dung dịch tẩy dầu chuyên dụng, không dùng xăng hay dầu diesel làm hỏng cao su.
Hướng dẫn bảo trì và thay dây curoa đúng cách
Quy trình thay dây curoa cơ bản
Ngắt nguồn điện hoặc tắt động cơ, đảm bảo an toàn.
Nới lỏng puly căng đai hoặc tháo các bu lông cố định.
Lấy dây curoa cũ ra, kiểm tra puly có mòn quá không.
Lắp dây curoa mới đúng chiều (nếu có mũi tên chỉ chiều quay), đảm bảo dây nằm đúng rãnh.
Điều chỉnh lực căng theo thông số nhà sản xuất.
Cho máy chạy thử vài phút, kiểm tra tiếng ồn, độ rung.
Dấu hiệu cần thay dây curoa gấp
Tiếng rít hoặc kêu ken két khi khởi động.
Dây bị nứt, phồng rộp hoặc tơi sợi.
Máy hoạt động yếu, hiệu suất giảm rõ rệt.
Dây bị chùng quá mức dù đã điều chỉnh.
Số giờ vận hành vượt quá khuyến cáo (thường ghi trên bao bì sản phẩm).
Lưu ý quan trọng khi mua và sử dụng dây curoa
Chọn nhà cung cấp uy tín
Các thương hiệu dây curoa nổi tiếng như Gates, Bando, Optibelt, Mitsuboshi có chất lượng ổn định. Tránh mua hàng trôi nổi, không tem nhãn vì dễ bị dùng phải dây tái chế, tuổi thọ thấp hơn nhiều so với tuyên bố.
Xác định đúng kích thước và thông số
Dây curoa thường có ký hiệu như A-1200, B-1500, SPZ-1800… hoặc mã Timing belt như 5M-15-600. Cần đo chính xác chiều dài vòng và mặt cắt ngang. Nếu mất mã, dùng thước dây đo vòng ngoài dây cũ và đếm răng (với dây răng).
Lưu trữ dây curoa đúng cách
Dây curoa dự phòng nên để nơi khô ráo, thoáng mát, tránh ánh nắng mặt trời và xa hóa chất. Nhiệt độ bảo quản lý tưởng từ 10-30 độ C. Không xếp chồng quá cao gây biến dạng dây.
Câu hỏi thường gặp về dây curoa
Dây curoa có thể sửa chữa được không?
Không. Dây curoa đã hỏng không thể nối lại hay vá như ống cao su. Khi có dấu hiệu mòn hoặc nứt, cần thay mới ngay để tránh rủi ro đứt bất ngờ.
Tuổi thọ dây curoa trung bình bao lâu?
Với dây curoa thang trong môi trường công nghiệp, tuổi thọ trung bình từ 2-5 năm hoặc 5.000-15.000 giờ. Dây răng trong động cơ ô tô từ 60.000-100.000 km. Tuổi thọ giảm nếu máy hoạt động trong môi trường bụi bẩn, nhiệt độ cao hoặc tải dao động lớn.
Làm thế nào để xác định dây curoa bị trượt?
Dấu hiệu điển hình: máy kêu rít khi tăng ga, công suất ra không tương xứng với tốc độ động cơ, máy nóng bất thường, hoặc có thể dùng bút đánh dấu một vạch trên dây và puly, cho máy chạy vài vòng rồi kiểm tra độ lệch vạch.
Có thể dùng dây curoa loại khác thay thế nếu không đúng mã không?
Chỉ được thay thế bằng loại tương đương về kích thước, mặt cắt và chủng loại. Ví dụ dây thang A-1200 có thể thay bằng B-1200 được không? Không, vì mặt cắt khác nhau sẽ không vừa rãnh puly, gây mòn nhanh. Tham khảo bảng quy đổi của nhà sản xuất.
Dây curoa và dây đai có gì khác nhau?
Về mặt kỹ thuật, dây curoa và dây đai là một. Tuy nhiên trong giao tiếp, dây curoa thường chỉ loại dùng trong công nghiệp nặng, ô tô, trong khi dây đai dùng cho máy may, quạt bàn. Cấu tạo và nguyên lý hoàn toàn giống nhau.
Kết luận
Hiểu rõ dây curoa là gì và các kiến thức liên quan giúp bạn vận hành, bảo trì máy móc hiệu quả và an toàn hơn. Dây curoa là giải pháp truyền động chi phí thấp, vận hành êm, dễ thay thế nhưng đòi hỏi sự chú ý về lực căng, môi trường làm việc và định kỳ thay mới. Khi mua dây curoa, hãy ưu tiên sản phẩm chính hãng từ các thương hiệu uy tín, kiểm tra kích thước chính xác và tuân thủ hướng dẫn bảo trì của nhà sản xuất. Đây là cách tốt nhất để kéo dài tuổi thọ máy móc và tránh những sự cố tốn kém. Dù bạn là kỹ thuật viên, chủ xưởng hay người đam mê cơ khí, kiến thức về dây curoa luôn là nền tảng quan trọng trong nhiều lĩnh vực sản xuất và đời sống.
