Bộ biến mô (torque converter) là một bộ phận quan trọng trong hệ thống truyền động của ô tô sử dụng hộp số tự động. Nó thay thế ly hợp thường thấy trên xe số sàn, đảm nhận vai trò truyền mô-men xoắn từ động cơ đến hộp số, đồng thời cho phép động cơ vẫn hoạt động khi xe đứng yên. Không chỉ dừng lại ở đó, bộ biến mô còn có khả năng nhân mô-men xoắn, giúp xe tăng tốc tốt hơn ngay từ vòng tua thấp.
Khác với ly hợp ma sát cần người lái can thiệp, bộ biến mô hoạt động dựa trên nguyên lý thủy lực, sử dụng dầu hộp số tự động (ATF) để truyền năng lượng. Đây là thành phần không thể thiếu trên hầu hết các dòng xe số tự động truyền thống, từ xe phổ thông đến xe sang.
Bộ biến mô là gì? Định nghĩa chi tiết

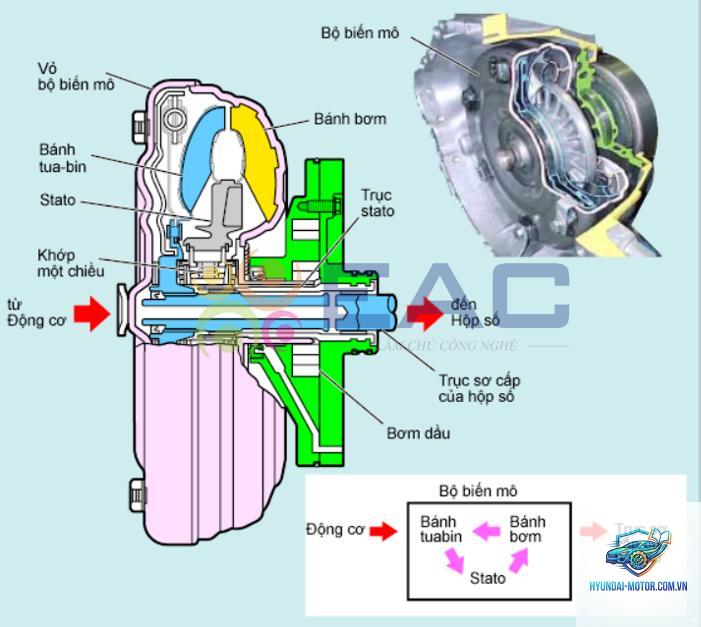

Bộ biến mô là một khớp nối thủy lực đặt giữa động cơ và hộp số tự động. Nó có ba bộ phận chính: bánh bơm (pump), tuabin (turbine) và stator (bộ phận định hướng dòng dầu). Khi động cơ quay, bánh bơm sẽ quay theo và hút dầu ATF, tạo ra dòng chảy tác động vào tuabin, từ đó làm quay trục đầu vào của hộp số. Chức năng cốt lõi của bộ biến mô là truyền và nhân mô-men xoắn, giúp xe khởi hành êm ái và tăng tốc mượt mà.
Điểm đặc biệt là bộ biến mô cho phép động cơ chạy không tải khi xe đang dừng mà không cần ngắt kết nối hoàn toàn như ly hợp số sàn. Dầu bên trong sẽ trượt giữa bánh bơm và tuabin, hấp thụ chênh lệch tốc độ, giúp xe không bị chết máy khi đạp phanh giữ chân.

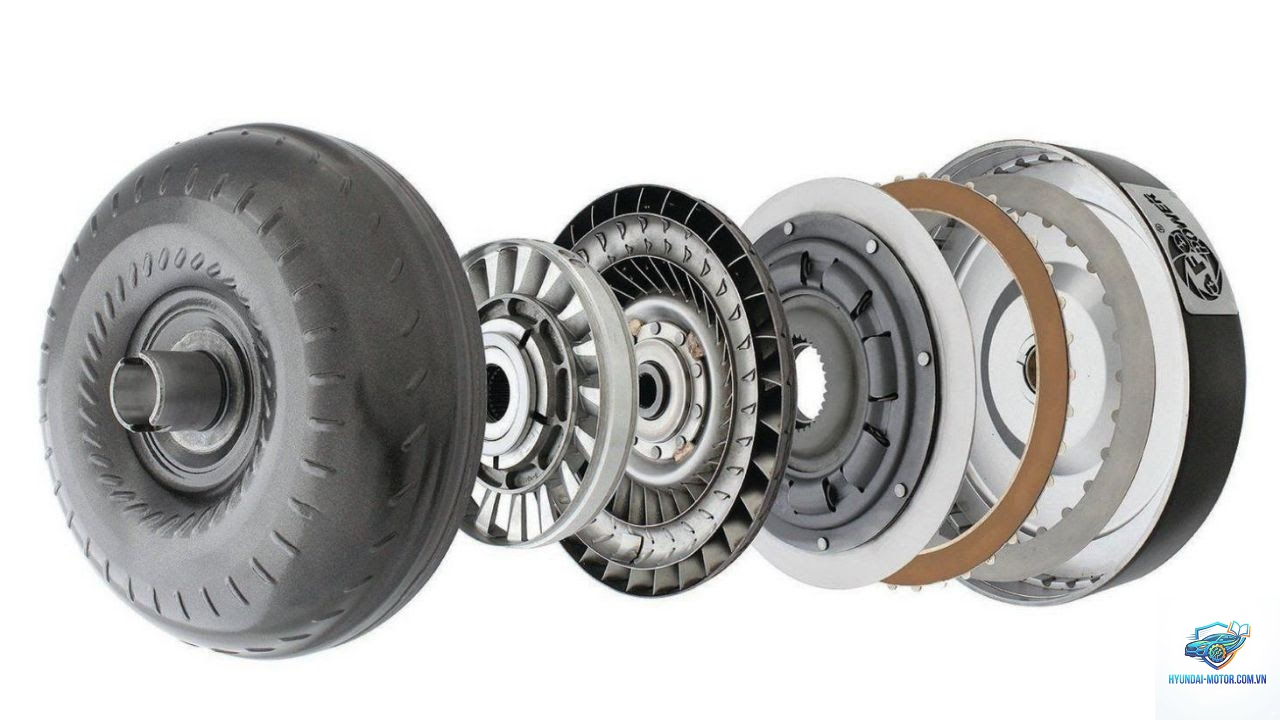

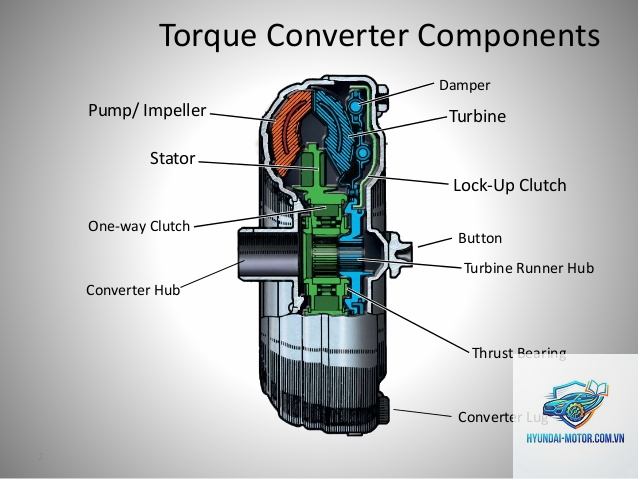

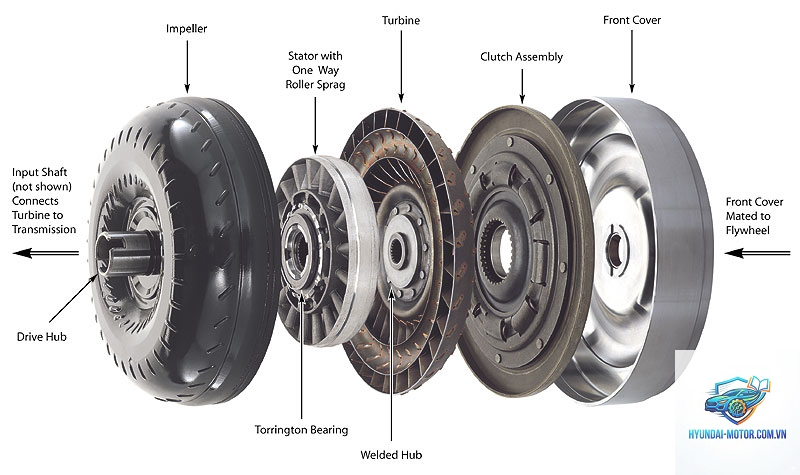

Cấu tạo của bộ biến mô
Bộ biến mô gồm bốn bộ phận chính, được bố trí trong một vỏ kín chứa đầy dầu ATF:
Bánh bơm (Pump/Impeller): Gắn trực tiếp với vỏ bộ biến mô và nối với trục khuỷu động cơ. Khi động cơ quay, bánh bơm quay theo, tạo lực ly tâm đẩy dầu ra ngoài.
Tua bin (Turbine): Nằm đối diện bánh bơm, được nối với trục đầu vào của hộp số. Dầu từ bánh bơm tác động vào cánh tuabin làm nó quay, truyền mô-men đến hộp số.
Stator (Bộ định hướng): Nằm giữa bánh bơm và tuabin, có nhiệm vụ hướng dòng dầu quay trở lại bánh bơm theo đúng góc độ, giúp nhân mô-men xoắn và cải thiện hiệu suất.
Khớp ly hợp khóa (Lock-up clutch): Một số bộ biến mô hiện đại có thêm cơ cấu khóa cứng, giúp kết nối trực tiếp bánh bơm và tuabin khi vận tốc ổn định, loại bỏ trượt và giảm tiêu hao nhiên liệu.

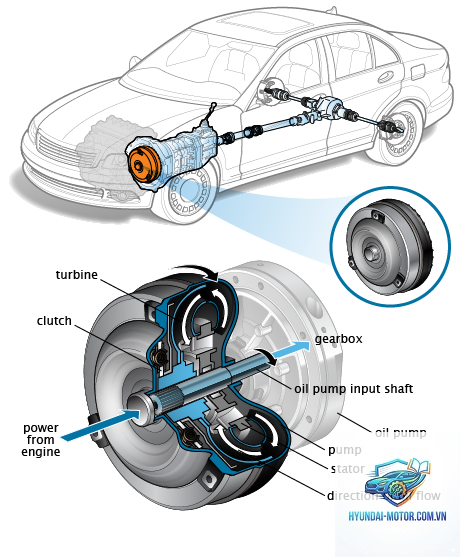

Nguyên lý hoạt động của bộ biến mô
Nguyên lý hoạt động của bộ biến mô dựa trên sự tuần hoàn dầu ATF trong vòng kín. Khi động cơ quay, bánh bơm quay tạo áp lực dầu hướng ra ngoài. Dầu va đập vào cánh tuabin, làm nó quay và truyền mô-men. Sau đó dầu chảy qua stator, được điều chỉnh hướng để quay lại bánh bơm, tạo vòng lặp.
Ở tốc độ thấp, chênh lệch tốc độ quay giữa bánh bơm và tuabin lớn, stator cố định làm tăng áp lực dầu hồi, nhân mô-men lên gấp 2-3 lần. Khi tốc độ tăng dần, chênh lệch giảm, stator bắt đầu quay tự do để dầu lưu thông dễ dàng, hoạt động như một khớp nối thủy lực thông thường. Ở tốc độ cao, khớp ly hợp khóa sẽ đóng, kết nối cứng bánh bơm và tuabin, triệt tiêu trượt và tối ưu hiệu suất.
Phân loại bộ biến mô
Dựa vào kết cấu và khả năng khóa, có ba loại chính:
Loại
Đặc điểm
Ứng dụng
Bộ biến mô không khóa
Không có ly hợp khóa, luôn hoạt động trong chế độ thủy lực, hiệu suất thấp hơn, hao nhiên liệu hơn.
Xe đời cũ, hộp số tự động 3 hoặc 4 cấp thế hệ đầu.
Bộ biến mô có khóa cơ khí
Có ly hợp khóa đóng ở tốc độ ổn định (thường trên 50km/h). Cải thiện tiết kiệm nhiên liệu khoảng 5-10%.
Đa số hộp số tự động 5-6 cấp trở lên, từ những năm 1980.
Bộ biến mô có khóa điện tử chủ động
Không chỉ khóa ở tốc độ cao, còn có thể trượt có kiểm soát (slip lock-up) ngay ở tốc độ thấp, giúp vừa êm vừa tiết kiệm.
Hộp số tự động 7-10 cấp, hộp số CVT và DCT hiện đại.
Chức năng chính của bộ biến mô
Truyền mô-men xoắn từ động cơ đến hộp số: Đây là chức năng cơ bản, thay thế ly hợp ma sát.
Nhân mô-men xoắn khi khởi hành: Nhờ stator, bộ biến mô có thể tăng mô-men đầu ra lên gấp hai đến ba lần, giúp xe vượt qua quán tính khi bắt đầu chuyển động.
Hấp thụ dao động: Dầu ATF hoạt động như một bộ giảm chấn, làm mượt các xung động từ động cơ, giúp xe vận hành êm ái.
Cho phép động cơ chạy không tải khi xe dừng: Nhờ trượt giữa bánh bơm và tuabin, động cơ không bị ghì chết máy khi người lái dừng xe mà không về N.
Ưu điểm và nhược điểm của bộ biến mô
Ưu điểm
Khởi hành và tăng tốc rất êm ái: Sự trượt thủy lực giúp loại bỏ hiện tượng giật cục khi sang số.
Tăng mô-men xoắn thấp: Hỗ trợ xe tải nặng, xe SUV khi leo dốc hoặc kéo hàng.
Tuổi thọ cao nếu bảo dưỡng tốt: Bộ biến mô ít hư hỏng hơn ly hợp khô, có thể chạy hơn 200.000 km.
Giảm tải cho hộp số và trục truyền động: Dầu hấp thụ xung lực, bảo vệ các bánh răng và khớp.
Nhược điểm
Tổn thất năng lượng do trượt dầu: Làm giảm hiệu suất truyền động, gây hao nhiên liệu hơn so với hộp số sàn hoặc DCT.
Đầu tư ban đầu cao hơn: Chế tạo phức tạp, cần gia công chính xác cao.
Yêu cầu hệ thống làm mát dầu ATF: Dầu biến mô sinh nhiệt lớn, cần bộ tản nhiệt riêng hoặc làm mát chung với két nước.
Gây hiện tượng trễ (lag) nhẹ khi đạp ga: Do cần thời gian để dầu tạo áp lực, cảm giác chân ga không được trực tiếp như xe số sàn.
So sánh bộ biến mô với các loại ly hợp khác
Tiêu chí
Bộ biến mô
Ly hợp ma sát (số sàn)
Ly hợp kép DCT
Cơ chế kết nối
Thủy lực qua dầu ATF
Ma sát cơ khí
Ma sát cơ khí có điều khiển điện tử
Khả năng nhân mô-men
Có (gấp 2-3 lần)
Không
Không
Mức độ hao hụt năng lượng
Cao hơn (trừ khi khóa cứng)
Thấp
Thấp
Độ êm ái khi khởi hành
Rất tốt
Phụ thuộc kỹ năng lái
Khá tốt, có thể hơi giật ở tốc độ thấp
Chi phí sản xuất
Cao
Thấp
Trung bình cao
Tuổi thọ trung bình
150.000 – 250.000 km
100.000 – 150.000 km
120.000 – 180.000 km
Dấu hiệu nhận biết bộ biến mô bị hỏng
Bộ biến mô có tuổi thọ khá cao, nhưng sau một thời gian dài sử dụng, các vòng bi, phớt hoặc cánh dẫn có thể mòn hoặc hư. Các triệu chứng phổ biến bao gồm:
Rung lắc khi tăng tốc nhẹ: Đặc biệt ở dải tốc độ 30-50 km/h, do ly hợp khóa trượt không đều.
Tiếng ồn lạnh: Nghe như tiếng lọc cọc hoặc vo ve từ phía hộp số, thường rõ hơn khi xe nguội.
Xe chậm trễ khi chuyển từ số P sang D hoặc R: Cần vài giây mới vào số, dầu ATF bị rò rỉ hoặc áp suất không đủ.
Máy bị ghì khi dừng đèn đỏ: Dù đạp phanh, xe vẫn có xu hướng rùng mình, động cơ yếu đi do bộ biến mô không trượt tốt.
Bụi kim loại trong dầu ATF: Khi rút que thăm dầu thấy vụn sắt, đây là dấu hiệu mài mòn nghiêm trọng bên trong.
Nếu gặp các dấu hiệu trên, nên đưa xe đến gara chuyên hộp số tự động để kiểm tra áp suất dầu, mã lỗi và tháo bộ biến mô làm sạch hoặc thay mới.
Những sai lầm thường gặp khi sử dụng và bảo dưỡng bộ biến mô
Không thay dầu ATF định kỳ: Dầu bẩn làm tắc nghẽn van stator, giảm hiệu suất nhân mô-men và gây mòn cánh dẫn.
Để dầu ATF cạn mà không biết: Rò rỉ phớt dầu làm mất dầu, dẫn đến trượt nặng và quá nhiệt, nhanh chóng phá hủy bộ biến mô.
Lạm dụng chế độ kéo xe kéo hoặc leo dốc kéo dài: Bộ biến mô sinh nhiệt cực lớn khi chịu tải nặng liên tục, cần có bộ làm mát dầu phụ trợ.
Thay dầu không đúng chuẩn: Mỗi hộp số yêu cầu loại ATF riêng (Dexron, Mercon, ATF+4…), dùng sai sẽ làm hỏng phớt và giảm bôi trơn.
Cố tình chạy xe dù bộ biến mô đã có dấu hiệu hỏng: Các mảnh vụn từ bộ biến mô rơi ra sẽ phá hủy bơm dầu và các van thủy lực bên trong hộp số, dẫn đến hư hỏng toàn bộ.
Cách bảo dưỡng bộ biến mô đúng cách
Thay dầu hộp số tự động theo đúng lịch trình của nhà sản xuất: Thông thường 50.000 đến 80.000 km một lần. Đối với xe tải hoặc xe vận hành khắc nghiệt, nên thay sớm hơn.
Kiểm tra mức dầu ATF hàng tháng: Động cơ nóng, nổ máy, kéo cần số qua từng vị trí rồi kiểm tra que thăm. Mức dầu phải nằm trong vạch HOT.
Nghe tiếng hộp số khi khởi động lạnh: Nếu có tiếng kêu lạ, cần đưa xe đi kiểm tra ngay.
Tránh chạy xe quá tải liên tục không nghỉ: Khi kéo xe moóc hoặc leo dốc dài, nên dừng giữa đường để hộp số nguội bớt.
Sử dụng đúng loại dầu ATF khuyến cáo: Xem hướng dẫn sử dụng xe hoặc nắp bình dầu để biết thông số chính xác.
Ứng dụng thực tế của bộ biến mô
Bộ biến mô không chỉ dùng trong ô tô mà còn xuất hiện trong nhiều lĩnh vực:
Ô tô du lịch hộp số tự động: Chiếm phần lớn ứng dụng, từ sedan, hatchback, SUV đến xe sang.
Xe tải hạng nặng và xe buýt: Hộp số tự động Allison, ZF, Voith sử dụng bộ biến mô để giảm mài mòn và tăng khả năng kéo.
Xe máy công trình (xe lu, xe ủi): Bộ biến mô giúp truyền công suất lớn khi máy cần lực kéo mạnh mà không giật.
Máy nông nghiệp (máy kéo): Cho phép máy kéo tăng tốc dần dần, bảo vệ động cơ và giảm tải cho hệ thống truyền lực.
Tàu thủy và tàu hỏa: Một số tàu thủy nhỏ và đầu máy diesel có hộp số thủy lực tích hợp bộ biến mô để tránh xung lực lên trục chân vịt.
So sánh bộ biến mô với hộp số CVT
Nhiều người nhầm lẫn rằng bộ biến mô cũng tương tự biến tốc CVT. Thực tế, đây là hai thành phần khác nhau. Bộ biến mô là khớp nối thủy lực, còn hộp số CVT là bộ thay đổi tỷ số truyền liên tục. Trên các xe CVT hiện đại, người ta vẫn có thể dùng bộ biến mô ở vị trí đầu vào để thay thế ly hợp mở rộng. Tuy nhiên, ngày nay xu hướng dùng ly hợp thủy lực đa đĩa cho CVT lại phổ biến hơn vì nhỏ gọn và tiết kiệm.
Sự khác biệt rõ rệt nhất: bộ biến mô có chức năng nhân mô-men, còn CVT chỉ thay đổi tỷ số truyền. Do đó, xe dùng bộ biến mô (hộp số AT thường) khởi động mạnh hơn xe CVT cùng loại, nhưng CVT cho dải vòng tua liên tục và tiết kiệm nhiên liệu hơn khi đã vận hành ổn định.
Câu hỏi thường gặp về bộ biến mô
Bộ biến mô có cần bảo dưỡng gì không?
Có. Bộ biến mô không có bộ phận hao mòn ngoài dầu và phớt, nhưng dầu ATF cần được thay định kỳ. Phớt dầu bị lão hóa theo thời gian, nếu thấy dầu rỉ cần thay ngay.
Tại sao bộ biến mô làm cho xe hao xăng hơn số sàn?
Vì luôn có tổn thất do trượt dầu, đặc biệt khi chưa đóng khớp ly hợp khóa. Tuy nhiên, với công nghệ khóa điện tử hiện nay, mức hao hụt chỉ còn 3-5% so với số sàn.
Bộ biến mô có thể tự sửa được không?
Không nên. Bộ biến mô là chi tiết kín, đòi hỏi máy cắt hàn chuyên dụng và cân bằng động sau khi sửa. Tốt nhất nên thay mới hoặc mang đến xưởng chuyên phục hồi hộp số tự động.
Làm sao biết bộ biến mô còn tốt?
Cách đơn giản: để xe nổ máy, đạp phanh chân, vào số D, sau đó nhả phanh từ từ. Nếu xe bắt đầu lăn bánh ngay lập tức mà không rùng, không trễ, thì bộ biến mô hoạt động tốt.
Thay dầu ATF có sạch được bộ biến mô không?
Chỉ thay bằng phương pháp xả thường chỉ thay được 30-50% lượng dầu. Cặn bẩn bám trên cánh dẫn và stator vẫn còn. Để làm sạch hoàn toàn, cần tháo bộ biến mô ra vệ sinh hoặc dùng máy thay dầu bằng áp lực đẩy ngược.
Có nên sang số N khi dừng đèn đỏ để giảm tải cho bộ biến mô không?
Không cần thiết. Với xe đời mới, bộ biến mô được thiết kế để chịu tải khi dừng. Việc liên tục chuyển từ D sang N rồi lại D có thể làm mòn các khớp và van thủy lực nhanh hơn.
Kết luận
Bộ biến mô là bộ phận then chốt trong hộp số tự động, mang lại sự êm ái và khả năng nhân mô-men xoắn vượt trội so với ly hợp thông thường. Hiểu rõ bộ biến mô là gì và cách bảo dưỡng đúng sẽ giúp bạn sử dụng xe bền hơn, tiết kiệm chi phí sửa chữa. Mặc dù có nhược điểm về hao hụt năng lượng, nhưng các cải tiến như ly hợp khóa điện tử đã giúp bộ biến mô ngày càng hiệu quả và phổ biến. Đối với người yêu xe, kiến thức về bộ biến mô không chỉ giúp vận hành xe tốt hơn mà còn là nền tảng để đánh giá chất lượng hệ thống truyền động của các dòng xe số tự động.
